谈谈数字万用表二极管档的个人看法

longwaves

散淡 发表于 2015-2-18 22:55
“你用电阻档测试高压硅粒子也是不逊色指针表的”
谢谢！
这个我过去也认为不行。学习了。

87V测得数据：开路电压600欧姆到60K欧姆为档7.3V；600K档为3.4V；6M档为5.4V；60M档为2.7V

Jackwrh

楼主提出这个问题很好, 因为很少有人注意这个问题. 其实早在很多年前我就发表过这样的摩表文章, 给普通的数字万用表增加了一个器件降压测试电路, 原理相当简单, DIY一个DC-DC升压器，  把电池电压提高到40V，然后用一个JFET管作恒流，把这个电压通过开关加在电压档的表笔上，如此一来，此表就能非常方便地测试LED, 各种常用稳压管，以及半导体器件的压降了，也方便了维修，当时我仅仅做了1mA的恒流，如果做成可调电流用途会更广，但考虑到电流大了对电池续航影响过大，故没有那样设计。
现在的话，做这样的MOD很简单，去买个DC-DC升压模块就行了，如果嫌麻烦，现在新的Fluke 18B+就带有LED测试功能，我想起码会有3V的输出电压和不小于1mA的电流。

ac1806

今天测试了一块富贵EDM-82手持万用表二极管档, 开路电压 3.278v, 显示电压 3.278v, 此表无"OL"显示, 电流1ma.

散淡

ac1806 发表于 2017-1-1 13:53
今天测试了一块富贵EDM-82手持万用表二极管档, 开路电压 3.278v, 显示电压 3.278v, 此表无"OL"显示, 电流1m ...

这种表就是表笔开路直接显示开路电压，应该是短路表笔时最大1mA, 非恒流的。
好处就是能估测电阻范围很大，0欧-----1M或几M（就是3.278--3.267---3.2??的变化 ) ，在维修电路板时，跑电路测集成块，打正反阻值（压降），一档搞定，基本不用再切换到电阻档（方便快捷）
而开路显示OL的表，估测纯电阻一般不超50K，要是恒流范围大的表可能只有几K。

直显电压的表缺点，就是记录保存的值，会随表的电池电压变化（自己留意就可）。
显示OL的表，记录保存的值一般不会随电池电压变化，方便交流共享。

qw66

非常有价值的资料

hgjdwx

散淡师傅讲的很好！

可是实际选表的时候却很难，这方面好了那方面不好，难得找到一个如意的表，即表无完表。

我们能不能想象这样一块表，测试电流几十微安到50mA可调，测试电压几伏到几十伏可调，甚至测试的频率也能调整！

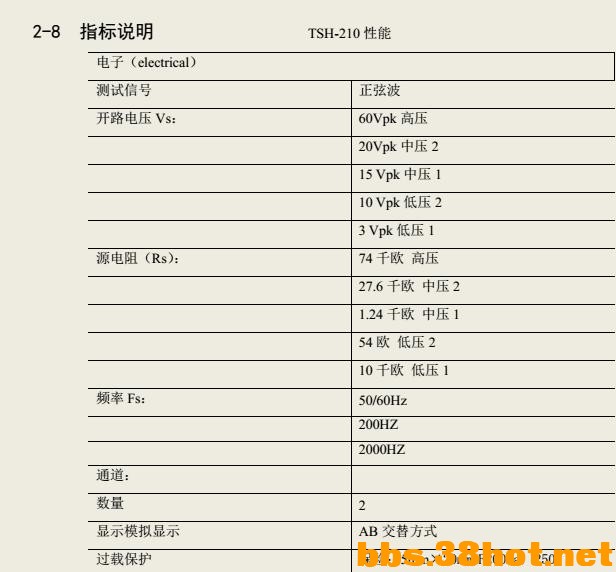

有人会说，你在开玩笑吧，痴人说梦！实际这样的东西几十年前就有了，这就是vi 曲线测试仪！

它不仅上面说的都能做到，而且还能把无数个这样电压和对应的电流绘制成一条直观的曲线展示在屏幕上，

它一次测试顶几十种万用表测试几百次，也无需交换表笔，

至于可调频率测试那更是万用表二极管挡不能做到的！

湖北//诚信维修

散淡大师，你好，我又把你的帖子翻出来了，这帖子对我启发很大，二极管档显示电压（就是量程）0-3V对测量主板，三极管很有好处，对三极管穿透电流也有一定的参考价值，谢谢

3838

这帖子对我同样启发很大。

湖北//诚信维修

散淡 发表于 2014-12-6 23:16
开路电压，无意义。
显示电压，测的方法上已说了。也就是你能看到的读取的最大电压，过了就显示OL。越 ...

请问下大师，139B显示电压是不是3V，谢谢！！

散淡

湖北//诚信维修 发表于 2017-10-17 18:34
请问下大师，139B显示电压是不是3V，谢谢！！

叫网名就可以，
DTM0660  的都是3V

139B、139C 、890C、890D、
ZT109、101、102、111、203 都是3V

UT210E 、139A  也可以调出3V

俏也不争春

怎么没人关注二极管档带不带蜂鸣以及短接时蜂鸣的反应速度？
维修主板等需要跑线路、测晶体管好坏时，不用看表，只听蜂鸣就行了，很方便，很习惯。

散淡

俏也不争春 发表于 2017-10-17 19:58
怎么没人关注二极管档带不带蜂鸣以及短接时蜂鸣的反应速度？
维修主板等需要跑线路、测晶体管好坏时，不用 ...

不是不关心
日本表人心化，导通档和二极档都会叫，4281叫的范围可调。

国内表大多数二极档不叫，二极导通是一档的会叫。

都希望二极档会叫，导通档没有也可。

主板各电源接口处：你用1V的老表，打反向阻值大都是0.5一个二极管的压降，打正向就吃力了。而有轻微漏电的主板，打正向阻值差已很大。3V的表就轻松了。

当表的二极档，只能3V和会叫二选一时，就看你的喜欢了。

要找一款满意的表不容易。

139C、ZT111等二极档不会叫，但导通叫的飞快。其它速度一般，DCV稳定性好、同步性好。是块好炮手。

UT61E 快，但测电池DCV时，表笔已离开，显示读数还在，在PWM中那就乱跳，
UT71A 快，但测带载开关管D极时 乱叫乱跳。在PWM中比61E 强多了。

湖北//诚信维修

散淡 发表于 2017-10-17 19:47
叫网名就可以，
DTM0660  的都是3V

谢谢，DTM 0660方案的都是3V，是否存在驱动电流的不同，所测量的范围不同呢？？

散淡

湖北//诚信维修 发表于 2017-10-18 17:21
谢谢，DTM 0660方案的都是3V，是否存在驱动电流的不同，所测量的范围不同呢？？

你内行啊

139C 短路表笔 1mA

ZT109、111、203等 厂家都标写5mA,  我实测203   1.5mA

都是非恒流的，

我喜欢非恒流 0.5mA

你喜欢电流大还是小？

湖北//诚信维修

散淡 发表于 2017-10-18 17:31
你内行啊

139C 短路表笔 1mA

  您是我的师傅，这些东西都是看了您帖子学来的，以前根本不知道这些
我有福禄克115C和李总送的众一101 ，福禄克驱动电流是0.8MA显示2V，101驱动电流是1.7MA显示3V，众一101测量显示2.8几伏的电路，福禄克115也可以显示1.9几伏，也就是说显示是3V电压的，驱动电流越小量程也就越宽，
您喜欢0.5MA的驱动电流的表，可能是最好的了，再低的电流可能就没有多大的意义，这是我个人的猜测，因为没有实际使用过。
115C我已经用了两年多，总感觉美中不足（没有UA档和PF级电容档）然而101很容易上手，就是太小，放桌上换挡位必须要用双手，没有最大最小档，当然一分钱一分货，
还有就是1000PF的电容用115测量没有充放电数字显示，用101电阻档测量却有一闪而过的数字显示

散淡

湖北//诚信维修 发表于 2017-10-18 18:37
您是我的师傅，这些东西都是看了您帖子学来的，以前根本不知道这些
我有福禄克115C和李总送的众一101  ...

对的

同样最大显示3V，电流越小打阻值范围越大，但对二极管晶体管场管是电流要大，一般0.5---1.5mA合适。

你认识众仪，那它家要又要送4位半的，体积可能相当139C，这个大小合适。你与他挂个号。

这个表有19.000mV档。

可能也是139的方案表，二极档也不会差，

湖北//诚信维修

散淡 发表于 2017-10-18 19:35
对的

同样最大显示3V，电流越小打阻值范围越大，但对二极管晶体管场管是电流要大，一般0.5---1.5mA合 ...

好的，谢谢您，我和李总联系看

散淡

湖北//诚信维修 发表于 2017-10-18 19:53
好的，谢谢您，我和李总联系看

上月底他送了我ZT203  是43545坛主，不知他就是你说的李总吗?

你们是朋友，看情况方便也给我翘翘边。谢谢

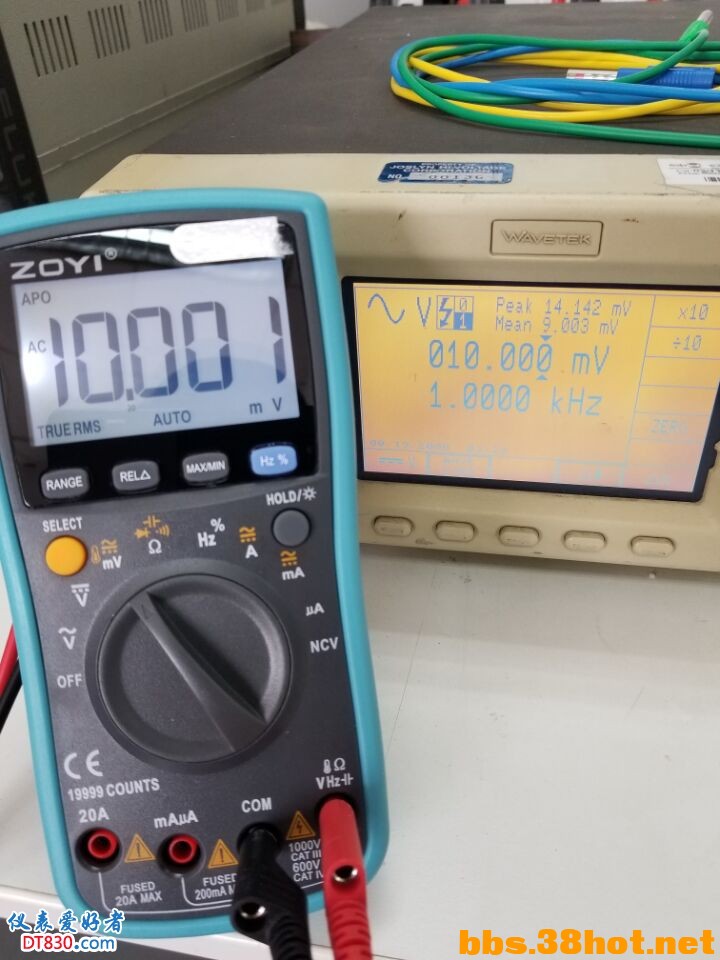

就是这个表
功能与139C相当，但分辨率高得多，19.999mV、199.99欧姆、要是再有 19.999欧姆？

湖北//诚信维修

散淡 发表于 2017-10-18 20:04
上月底他送了我ZT203  是43545坛主，不知他就是你说的李总吗?

你们是朋友，看情况方便也给我翘翘边。 ...

看不到型号，在830论坛也没找到啊，网上可能还没开始出售

满江红

湖北//诚信维修 发表于 2017-10-19 14:49
看不到型号，在830论坛也没找到啊，网上可能还没开始出售

830论坛是哪个论坛，不方便的话论坛PM告知，谢谢。

湖北//诚信维修

满江红 发表于 2017-10-19 15:04
830论坛是哪个论坛，不方便的话论坛PM告知，谢谢。

直接DT830.COM 链接就可以了

散淡

湖北//诚信维修 发表于 2017-10-19 14:49
看不到型号，在830论坛也没找到啊，网上可能还没开始出售

交易交换    板块

“赠送万用表第二轮 19999字的数字万用表哦 ”

你去看看，马上要开始，什么时候我不知，你们熟问一下，方便的话告诉我。

我介绍了4位朋友去那里了

没想到二位是与他们老板是朋友，看了我基本4位半没希望了。

sheyvde

那个protek是什么牌子

散淡

sheyvde 发表于 2017-10-19 20:18
那个protek是什么牌子

95年上海买450元，韩国兴昌，
当时看中是二节7号电池，新表到手V片就有问题，加油解决，心里不爽。也就不用了。
223自动档速度特快，模拟条现在没有比它快的，与223模拟比其它表的模拟条都只能算假的
223测AC220V时： 模拟条会在峰值到谷值之间来回变化。不知道87V 也是这样吗？ 71A是不会的。

bulishou

学习了，对二极管档有了新的认识，感谢楼主分享

bulishou

今天试了下 用两个1000uf电容并联，二极管档位测vc97开路3.2v显示3v 9208开路2.6显示1.7v。十几年前兴鸿泰8088数字表开路2.6显示2v.对电路测量3v显示确实有用，有的线路断点用vc97能显示出2.多的数值，而用另两块表，直接没反应，原来嫌vc97速度慢，看来暂时还不能扔。看了楼主的贴子，理解了一点，再买表得考虑这个3v显示电压了

益华

现在二极管档能显示3V的表也多了，便宜的表如众仪ZT102,华谊PM18C,滨江DT9975等都能显示到2.999v了，另外没想到滨江DT9975这个不足百元的表测变频器输出电压值竟然与优利德210E的测试值一致，众仪ZT102,华谊PM18C,测试变频器都误差大，这点值得探讨一下

散淡

益华 发表于 2017-11-3 19:26
现在二极管档能显示3V的表也多了，便宜的表如众仪ZT102,华谊PM18C,滨江DT9975等都能显示到2.999v了，另外没 ...

感觉表厂对表实际使用时的问题不在意，也不会去改进。 如UT71系列的电阻档和61E、1232A的DCV档的问题，厂家长期无视。

139和210E 厂家外围做了优化，测变频电压可以的， 滨江应该是巧合。

ZT203不会当它常用表，只作为备用和外出表，也没想到DCV档比139C还稳定。

感觉不少人对表的实际使用问题，大多不在意，一些大牌有严重问题的表被说成好表。

益华

有同样的感觉，不过我买第一只滨江DT9975时发现能测变频器，就又买了一只做备用，结果第二只买来测试变频器输出电压与210E测试数据还是一致，基本同样的芯片ZT102和PM18C测试的都差太多，这点有点奇怪了

散淡

益华 发表于 2017-11-7 19:53
有同样的感觉，不过我买第一只滨江DT9975时发现能测变频器，就又买了一只做备用，结果第二只买来测试变频器 ...

估计这类软件真有效值方案的低档表， 应硬件限制，在超1K时马上下降，超5K一点都没显示（电路采集不到ACV）。 这样超5K的ACV对这类表没影响，而100K硬件放案的表，几M的交流电压对它还是能显示一些的，这类表就是加了低通滤波还是不如上面那个低档货好。

而在DCV档，也是这个原因，这类表在实际工作中测DCV很稳定（如开关电源带载后D极的DCV）。而100K的表就是打开低通滤波，在测DCV也不一定有这类玩具表淡定。

表厂在这个问题上，好像对高档手持都没用心去做好，这类玩具表厂家更不会去关心这个问题。完全是巧合。


在测试ACV时候：示波器比100K 的表看到的多的多，100K的表当然比这类玩具表看到的多。
但在最基本的50HZ几毫伏以下测试时 ，玩具表好于100K的表，100K的表好于示波器。（实际使用时坏境干扰太大）
对于实际搞维修的人，如估测电解二端的波纹（这个很实用），100K的表远比示波器方便、快速、稳定。
