新入手的UT61E 测量PWM电路

散淡

现在搞维修的再买表是不会买9V电、二级档最大显示不到2V的表。

艺胆大

这些国产表就只适合测个大概交直流电压的，测别的就不要想了

妖刀

满江红 发表于 2015-3-16 10:45
液晶彩电也有12V变5V这样降压型小电压大电流的，尤其是最近几年，而且有越来越多的趋势，比如TCL L32P720 ...

可能看频率。频率高就测试不了
U1232A  CPU附近 什么都测试不到  内存附近就可以测试到
只能这样说

4902137

不太明白。看看。

新世纪将军

估计是61E交流频响不够示值偏高的现象在影响直流电压档呀,这是设计缺陷大问题,希望优利徳招回厂家改良为上

xtihc

感觉那个好就去买那个！支持楼主！

恨天无眼

我还是看重二极管档的驱动电流，快，像FLUKE 15B这种。还要用电阻档来判断一下。麻烦！

hgjdwx

散淡 发表于 2015-3-16 10:31
61E 是我前面说的原因，UT厂家也闭口了。
117、115我没听说，你上个图看看，
139、210、就是测LZ的B点 ...

115/117我也没有，我认为：对于PWM这类交、直流混合信号测量，真有效值万用表在其频响范围内有较准确的读数，超过频响误差就增大，但是增大的规律不同表却差别巨大。平均值表在这方面有自己的优势，它可以用DCV档从混合信号中滤除交流成分，从而得到准确的直流分量，并且由于内部没有真有效值电路的干扰，测试结果更稳定，适应的频率范围也很广。真有效值表就复杂了，具有AC+DC功能的万用表，当置于DCV档的时候，其内部的真有效值转换电路一般也处于工作状态，如果输入的这种混合信号频率大大超过其频响，则真有效值转换电路输出异常，干扰表内测试电路，导致读数异常。如果有效值万用表不具备AC+DC功能，则还要看该表的设计方式，就是在置于DCV档的时候，表内真有效值电路是否处于工作状态，工作干扰大，不工作干扰小，我想你说的139C，210E这种有效值万用表应该就是在非工作状态。
上面说的是主要因素，还有万用表输入电路的设计、PCB走线也是要考虑的因素。

散淡

hgjdwx 发表于 2015-3-17 15:13
115/117我也没有，我认为：对于PWM这类交、直流混合信号测量，真有效值万用表在其频响范围内有较准确的读 ...

数表的原理不大懂，
表在测DCV档时，与ACV档有关吗？ 按你的说法，那UT为什么不关了61E的ACV真有效值，它们不傻。
好像是为了扩展61E ACV的频响10K，
139C ACV档1K ,只要加个滤波小电容就OK，
61E，你加个电容也OK，但61E就恢复原来ACV 档 1K，那就没人买了。

hgjdwx

散淡 发表于 2015-3-17 18:26
数表的原理不大懂，
表在测DCV档时，与ACV档有关吗？ 按你的说法，那UT为什么不关了61E的ACV真有效值， ...

不好意思，以上说法也是我经过对多种万用表使用、测量、分析+推测而得出的，不一定正确，现在我就觉得有些可能说的不对，在DCV档时，表内真有效值转换电路应该是不工作的，这样可以省电、降低干扰。但是表在DCV档时还真与ACV档有关，因为它是万用表，不是单纯的一个直流电压表，在档位开关切换，按键功能切换时，以及元件排列、PCB布线时都可能产生影响，这些影响有的是不好控制甚至难以预料的。

散淡

hgjdwx 发表于 2015-3-17 19:14
不好意思，以上说法也是我经过对多种万用表使用、测量、分析+推测而得出的，不一定正确，现在 ...

我理论真的不很懂，
这样交流也能互相进步，
真有效值的表很多，但出问题的也就61E、1232A，其它网上很少有人提到，如果大多都有这问题，那可能与真有效值有关。
1232A本坛有位测了，ACV实际频响很高，说明书标的不高。
我猜二表可能都是DCV档滤波差了，为了展宽ACV的频响。289、4282等高端表电路结构可能好的，61E难道DCV和ACV后面电路是共用的，1232 DC和AC档位是分开的，这应该好处理。
从道理上说，DCV档加个小电容，再测PWM 的DCV，就OK。

散淡

驱动电压、频率、占空比都对，还烧场管，那就要测负载大小。
我就是用DCV档测电感二端压降，方便也很稳定，61E、1232A在这里就废了，而任何一款玩具表OK。这有点搞笑。

8055

散淡 发表于 2015-3-14 07:26
这是61E特有的，是UT为了扩展ACV到10K，好卖，但61E  DCV和ACV是同档位，减少了ACV的滤波，那就苦了DCV 了 ...

虽然我不是搞维修，但听你这么推荐139c，我也去买了一块139c回来，虽然频响只有1k，看看啥感觉，不过，我也挺喜欢你强调的那个二极管档的最高显示电压高的。同时测量电流是标准1mA的。

摄郎

两个可能性

DC档的交流滤波器设计有问题

自动量程换档有问题

摄郎

妖刀 发表于 2015-3-14 12:28
安捷伦 U1232A 也这样。表没问题 测PWM像大便。比UT61E还差，61E还有数值 1232A有的时候10秒都根本没数值。

U1232A  自动换档很慢，切换到手动量程试试。

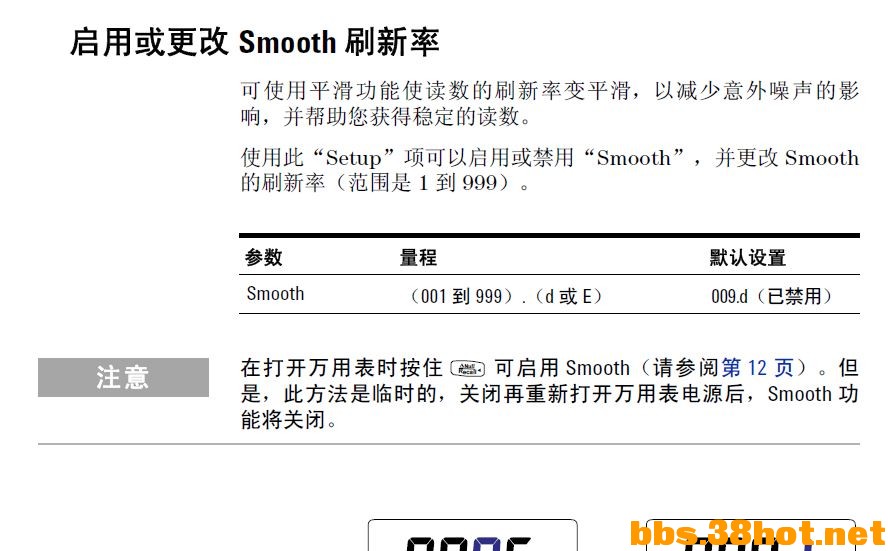

另外此表还有Smooth平滑功能，可以试一下。

摄郎

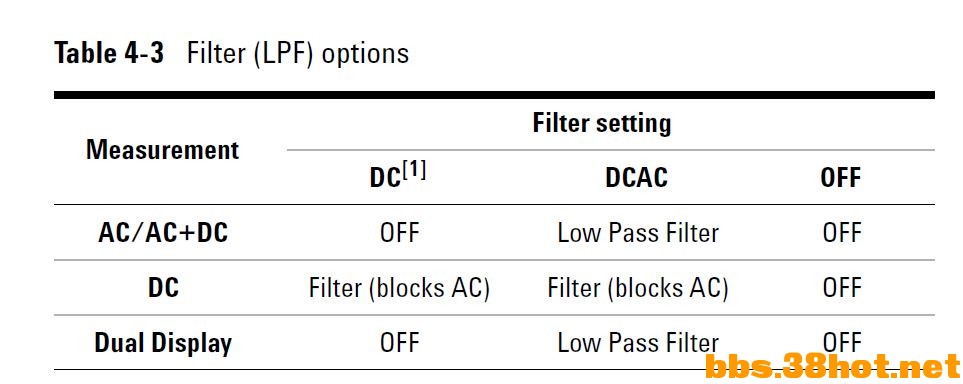

另外，高端表的滤波器是可以选择开/关的。而且有两种滤波器，交流滤波器是配合DC档使用的，低通滤波器是配合AC档使用的。

散淡

8055 发表于 2015-3-19 07:28
虽然我不是搞维修，但听你这么推荐139c，我也去买了一块139c回来，虽然频响只有1k，看看啥感觉，不过，我 ...

我在许都坛里推荐过，感觉大家喜欢随大流，有钱买F、实惠的买61E等，其实用过139C的肯定会喜欢，210E 我就再也不发帖，懂得总会发现的。

这二，多年后会像当年的MF47，
花很多的钱，就为了ACV 100K、0.001欧，
玩具表：加个二级管----ACV 1M，317  100mA----0.0001欧（139C，60mV）。只时不如4282 方便。这二功能用的也不多。

8055

散淡 发表于 2015-3-19 13:28
我在许都坛里推荐过，感觉大家喜欢随大流，有钱买F、实惠的买61E等，其实用过139C的肯定会喜欢，210E 我 ...

刚拿到手，等温度恢复，试一试看看效果。

yeshadow

妖刀 发表于 2015-3-16 10:15
我不懂那么多专业术语。我只知道 PWM电压没有交流成分。
19V-0-19V-0 这样的占空比电压也叫交流？我读书 ...

那你书真的读少了，只要是电压有波动，就叫有交流成分（交流成份为不为0）...PWM电压有波动么？

妖刀

yeshadow 发表于 2015-3-19 16:27
那你书真的读少了，只要是电压有波动，就叫有交流成分（交流成份为不为0）...PWM电压有波动么 ...

电压有波动就叫 交流成文？
看来是您的老师教的好
除了直流，其他的都是交流。
我记得很久以前，管这种PWM电压叫脉冲电压。
我是读书少。谢谢指正。

散淡

8055 发表于 2015-3-19 13:40
刚拿到手，等温度恢复，试一试看看效果。

用了谈谈你的感受，谢谢！
我去年1月买的，190元，实体店。

yeshadow

妖刀 发表于 2015-3-19 21:40
电压有波动就叫 交流成文？
看来是您的老师教的好
除了直流，其他的都是交流。

汗，和老师无关，我大学时候最爱旷课。。。
倒是期待您认真看看信号与系统方面的书，看看我说错没，再说了，坛子里那么多大神，不确定我也不敢乱说

8055

散淡 发表于 2015-3-19 22:00
用了谈谈你的感受，谢谢！
我去年1月买的，190元，实体店。

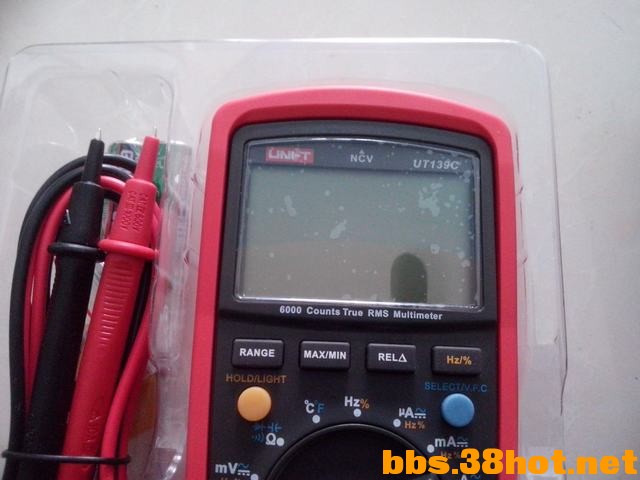

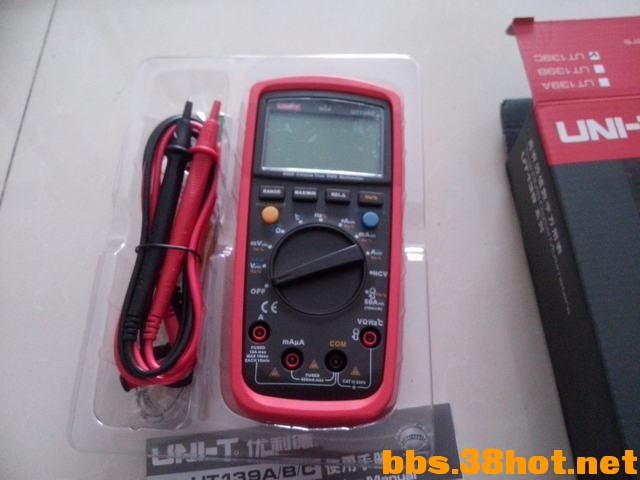

跟一个50000字的表对比结果如下，参考表示校正和检验过的，比较可信。实测结果指标比说明书上高不少哇。
实测直流电压误差约0.1%，电阻实测误差约-0.1%，交流50hz220v实测误差非常小，约0.01%(？？？不知道谁准确)，二极管显示电压3v，开路电压约3.2V，短路电流约1.2mA。温度变化10度左右测量值无变化（估计时间短看不出来），uA档电阻100Ω，mA档电阻约2.2Ω。关于速度，电阻档自动，短路表笔，约2秒显示到0。直流档自动，0.5秒左右稳定。

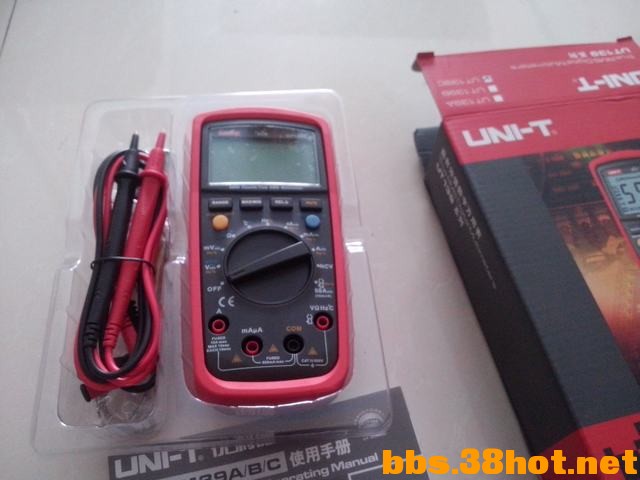

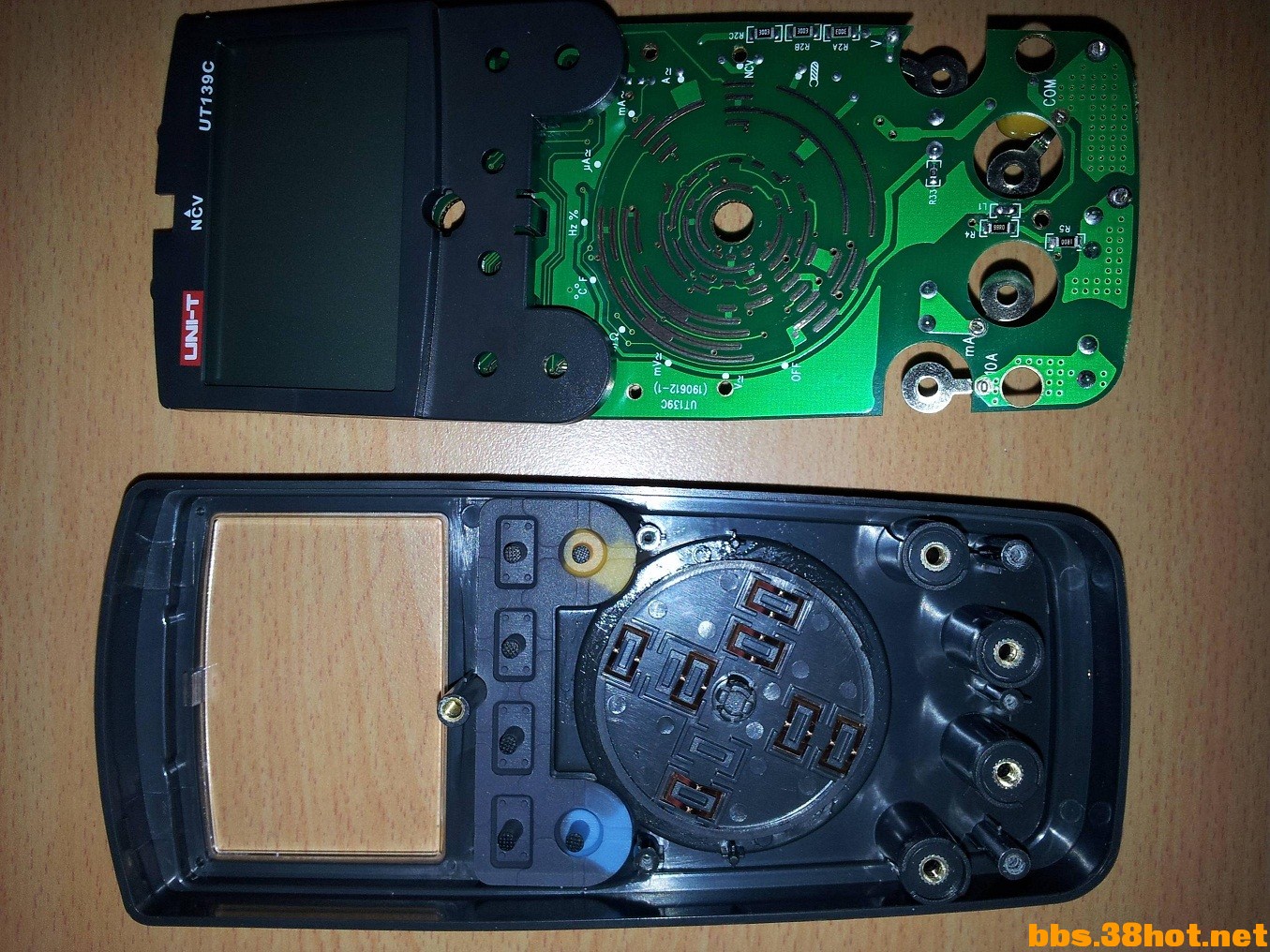

至于价格吗就不说了，广东买来的，下面打开看看吧

散淡

8055 发表于 2015-3-19 22:37
跟一个50000字的表对比结果如下，参考表示校正和检验过的，比较可信。实测结果指标比说明书上高不少哇。
...

做工对得起价格。不比外牌差多少。
耗电很省，做个日常用表，天天开着不心疼。

8055

散淡 发表于 2015-3-19 22:53
做工对得起价格。不比外牌差多少。
耗电很省，做个日常用表，天天开着不心疼。

没有问题，值得购买~

wanghui27168

在用F117感觉很好用

小李子修修

8055 发表于 2015-3-19 22:37
跟一个50000字的表对比结果如下，参考表示校正和检验过的，比较可信。实测结果指标比说明书上高不少哇。
...

用的什么芯片方案，网上看到的怎么都不拆正面？

8055

小李子修修 发表于 2015-3-20 10:20
用的什么芯片方案，网上看到的怎么都不拆正面？

原因很简单，原打算全拆的，但开盖后，内部看起来还不错，实际测量指标也不错，外观和换挡手感也还行，就都舍不得拆呗，等玩一段时间就有拆的了。

小李子修修

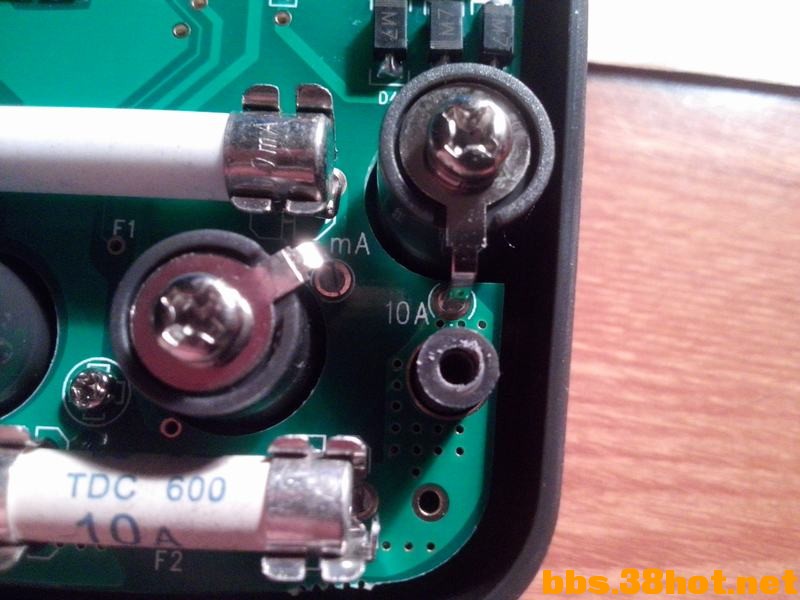

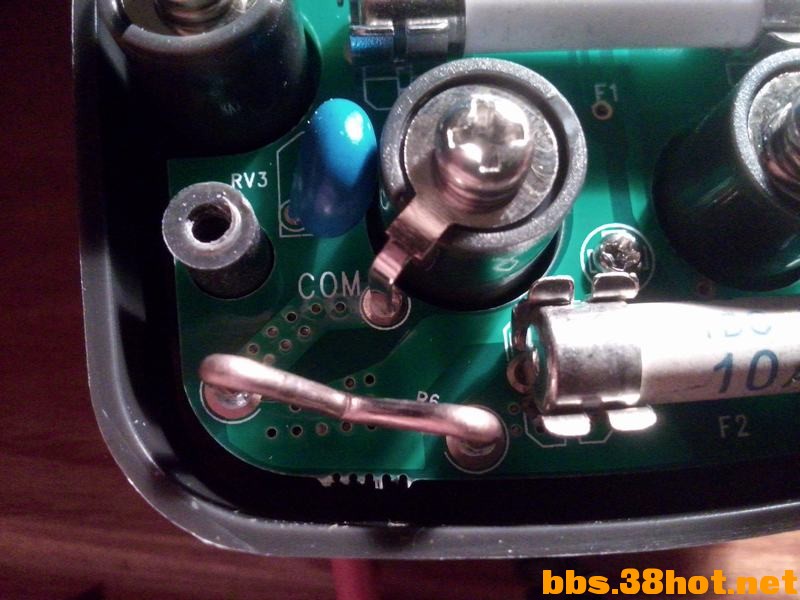

139C的表笔座 要比UT61E靠谱多了

散淡

8055 发表于 2015-3-20 10:28
原因很简单，原打算全拆的，但开盖后，内部看起来还不错，实际测量指标也不错，外观和换挡手感也还行，就 ...

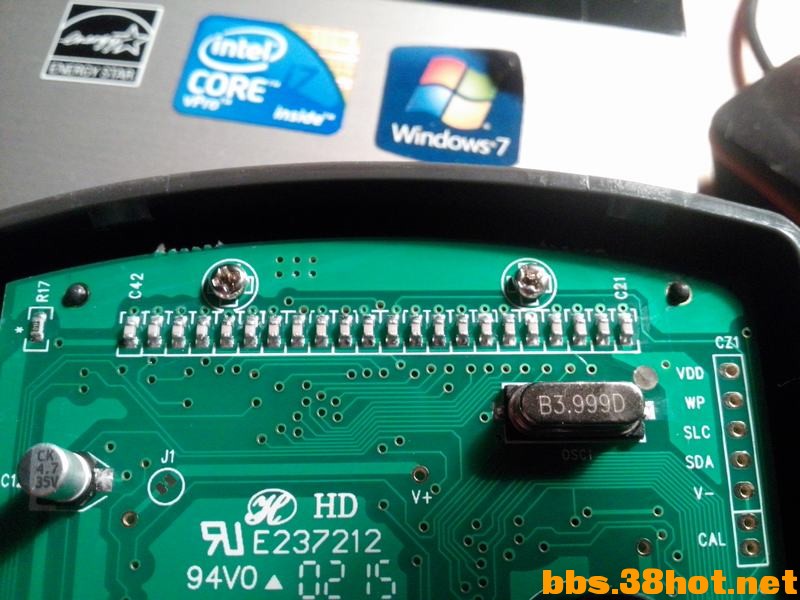

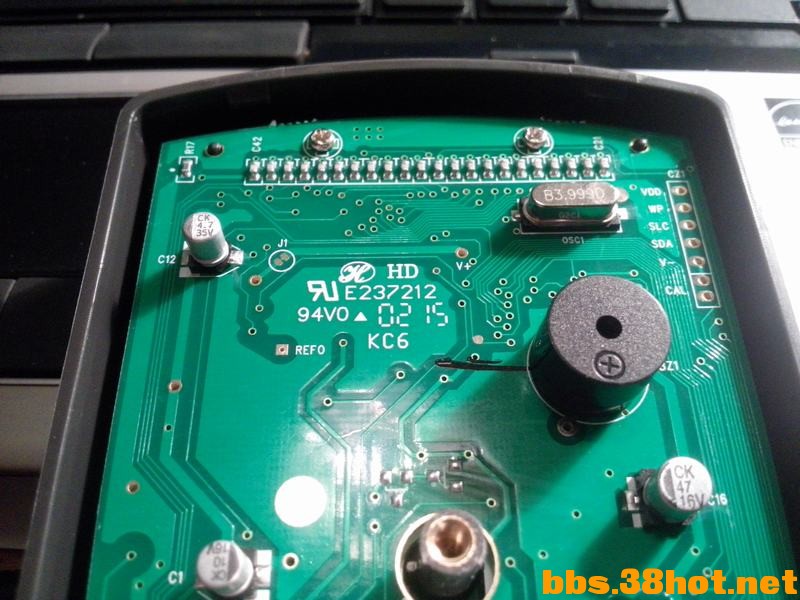

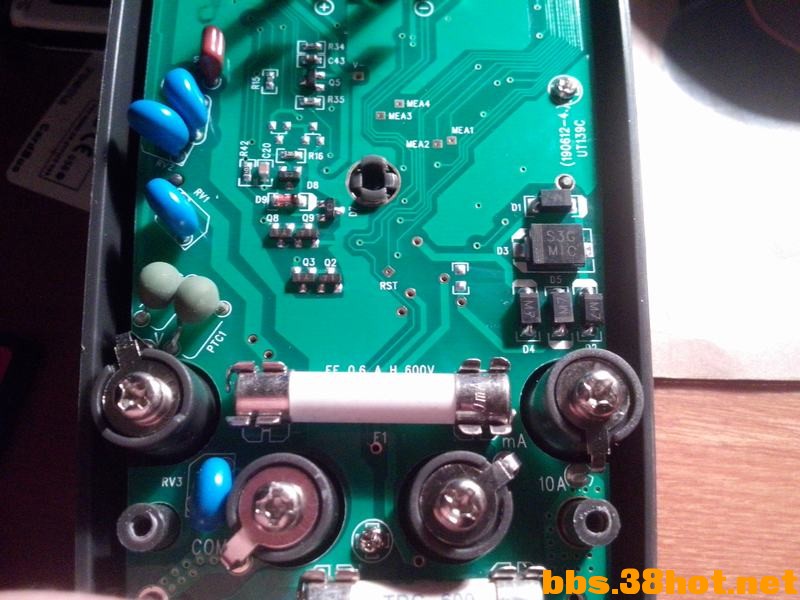

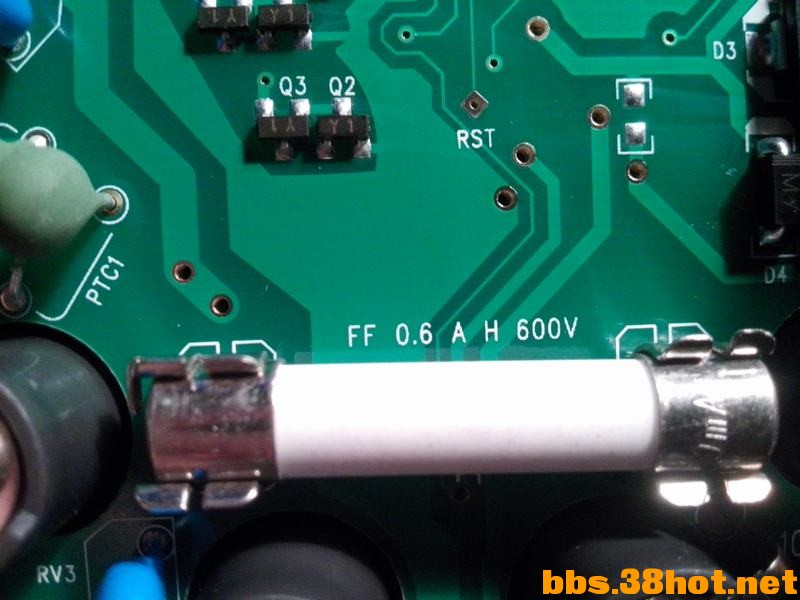

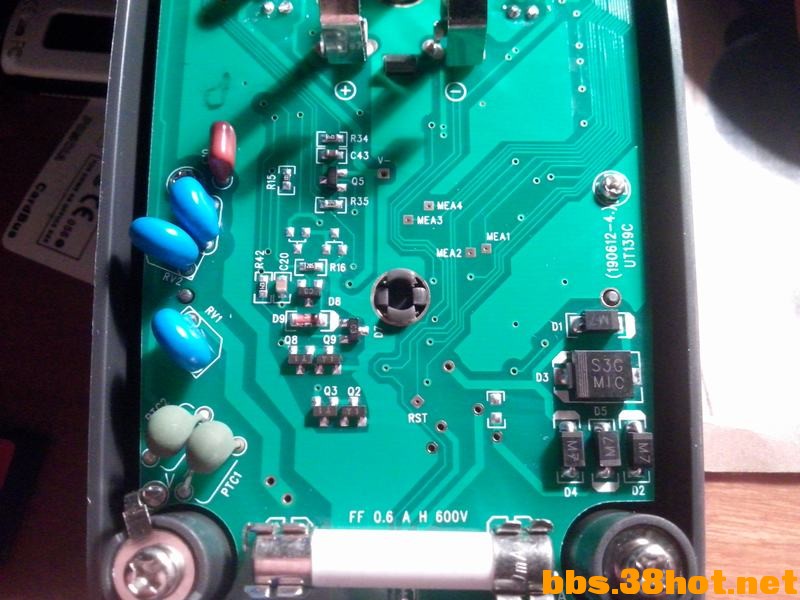

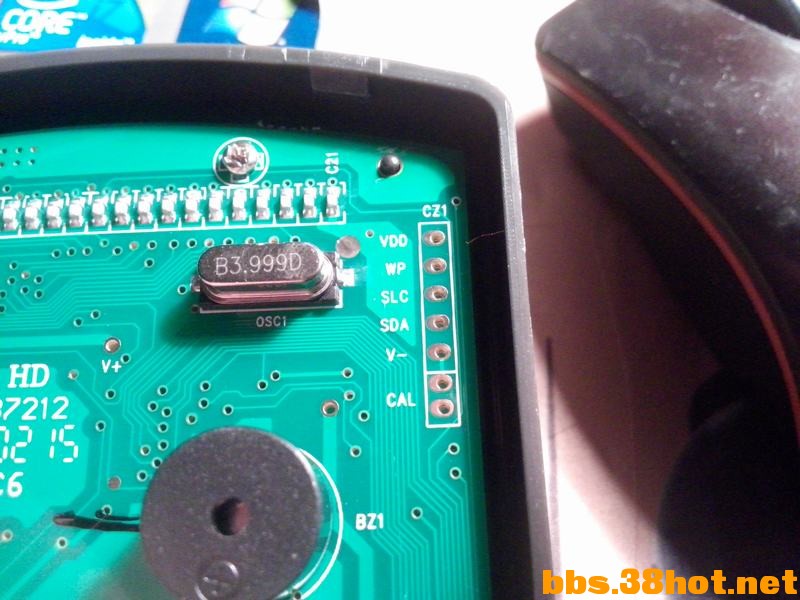

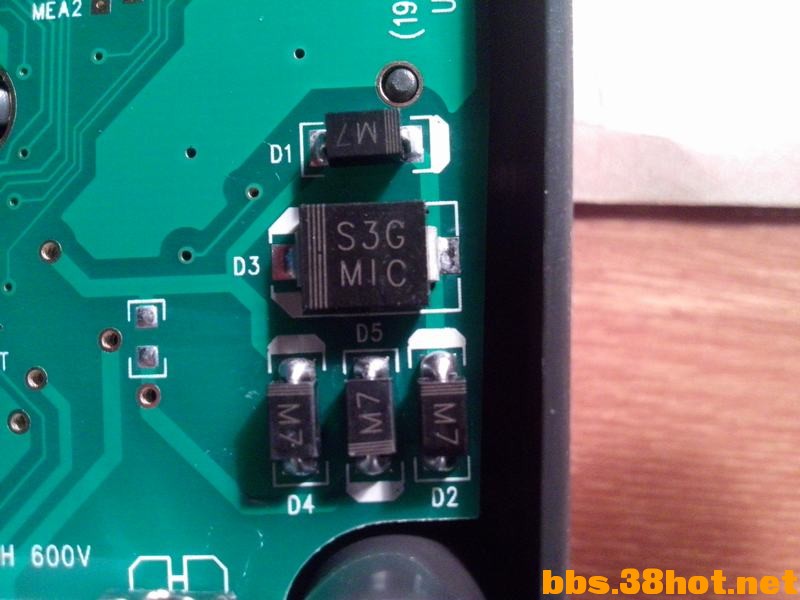

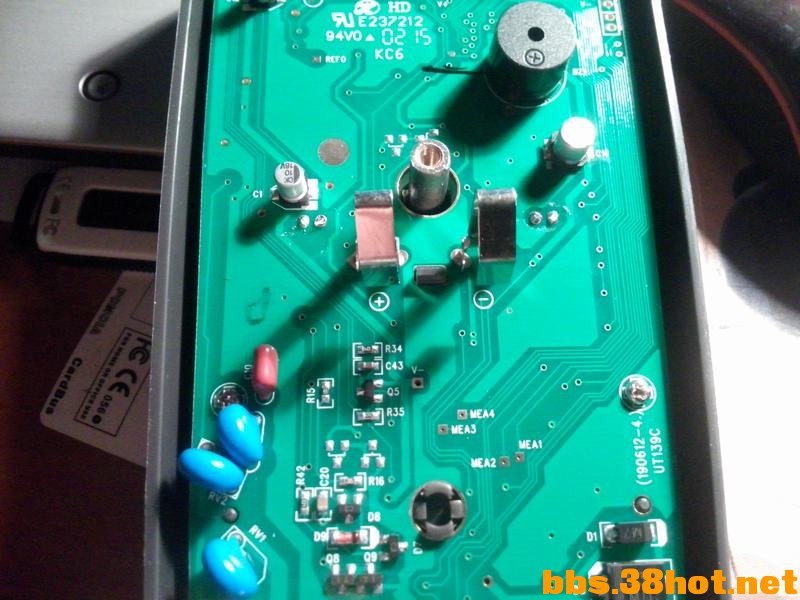

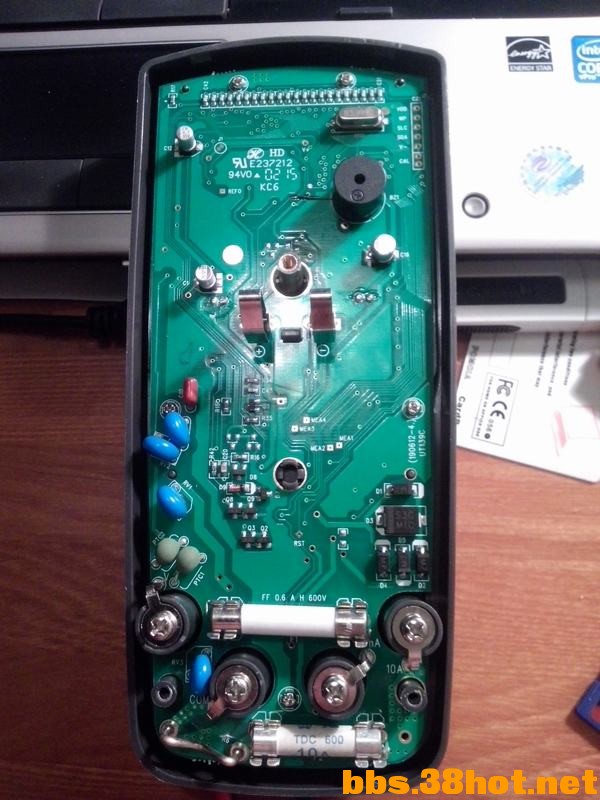

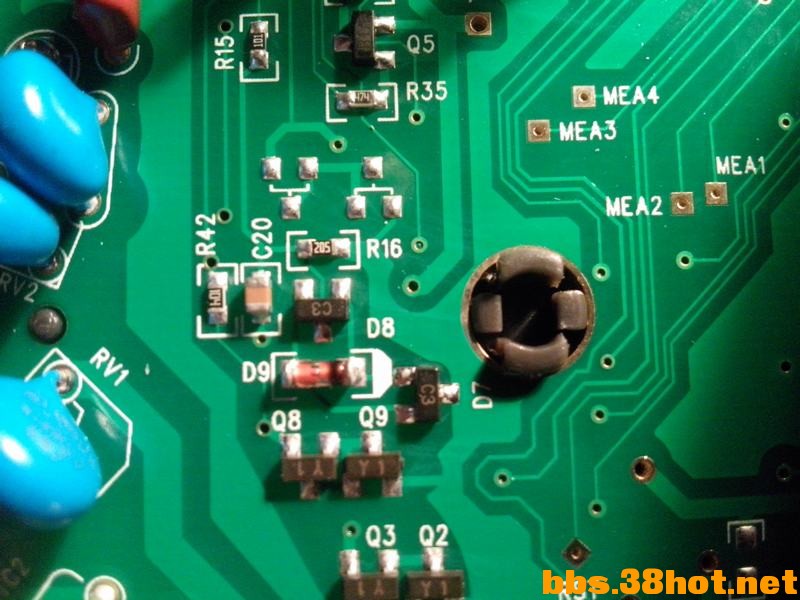

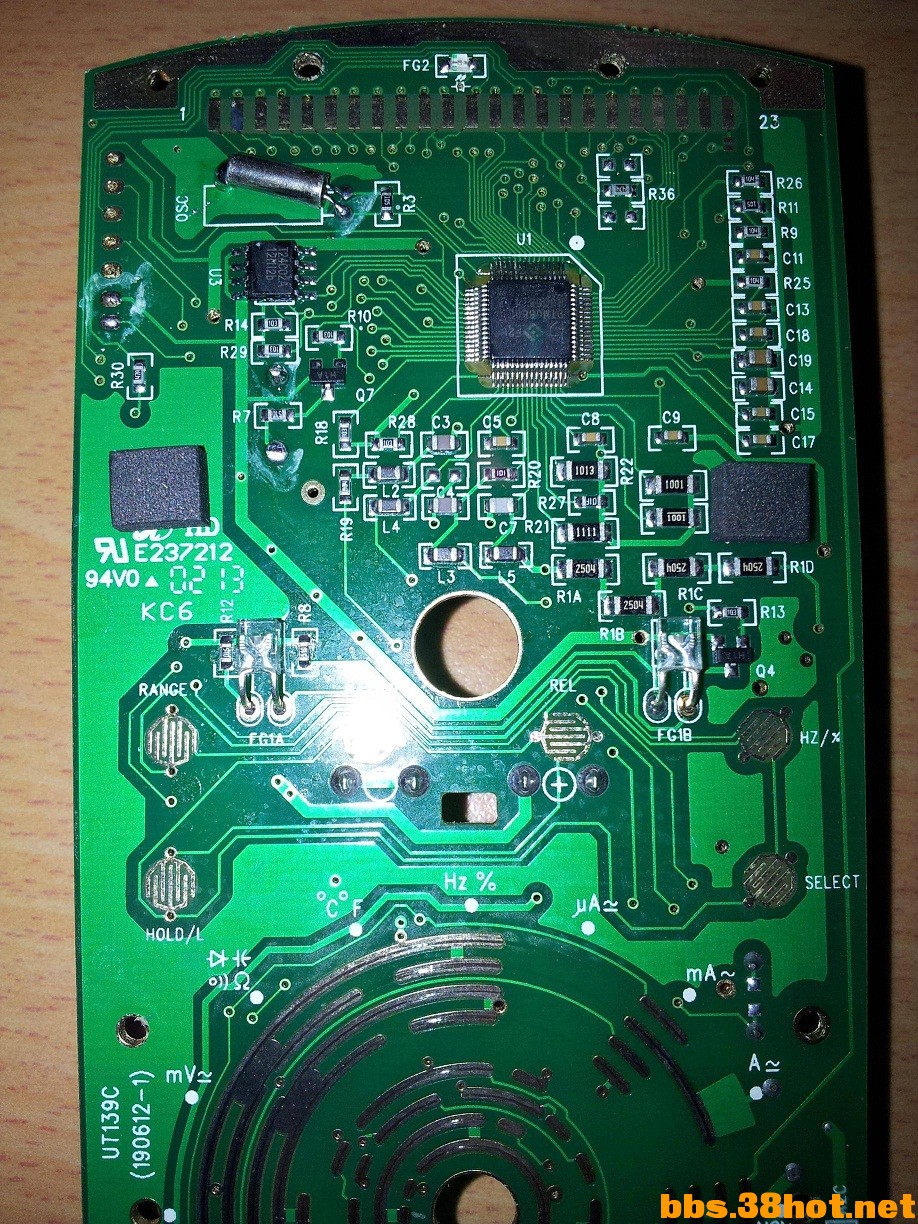

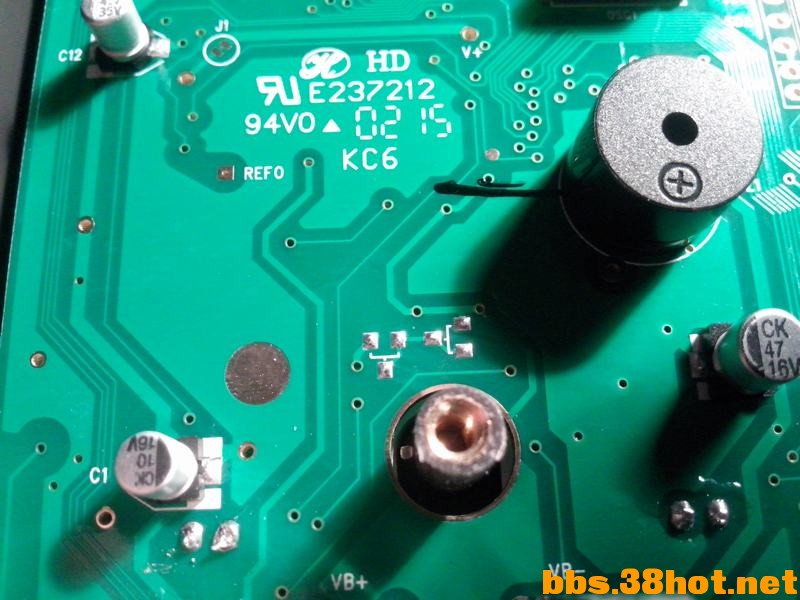

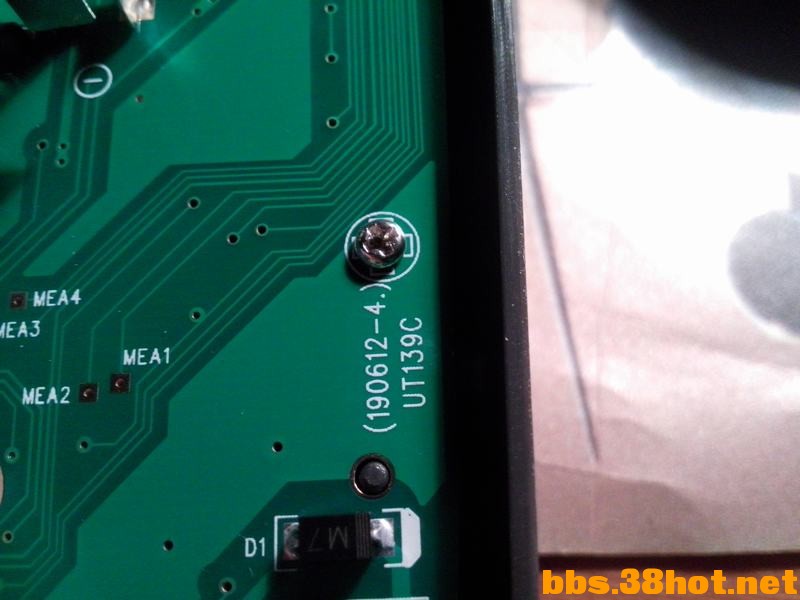

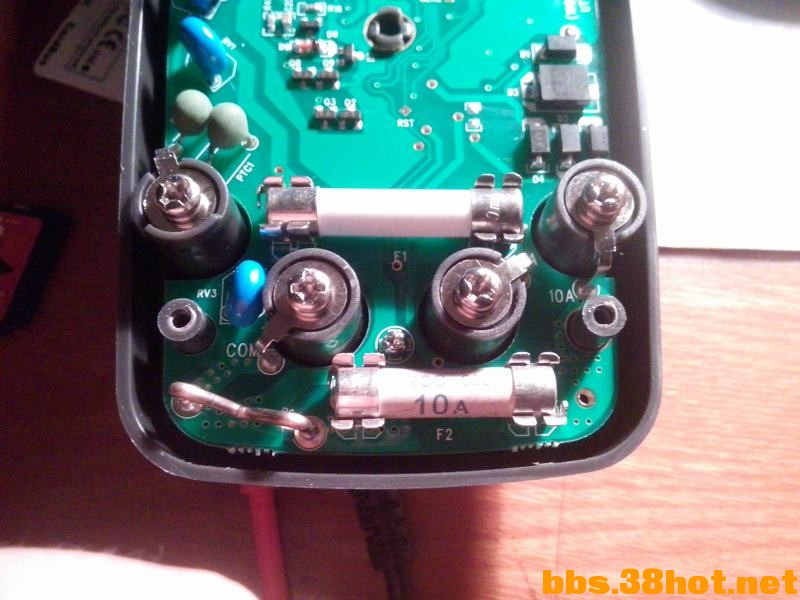

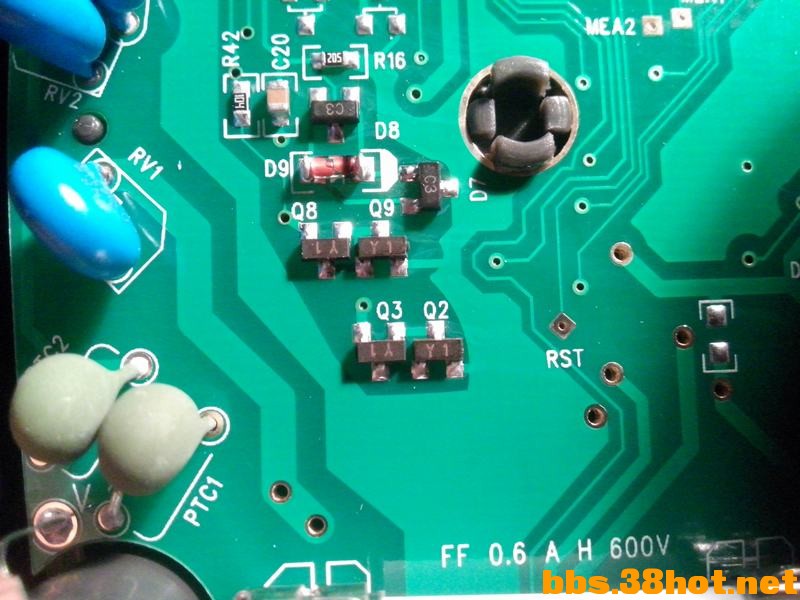

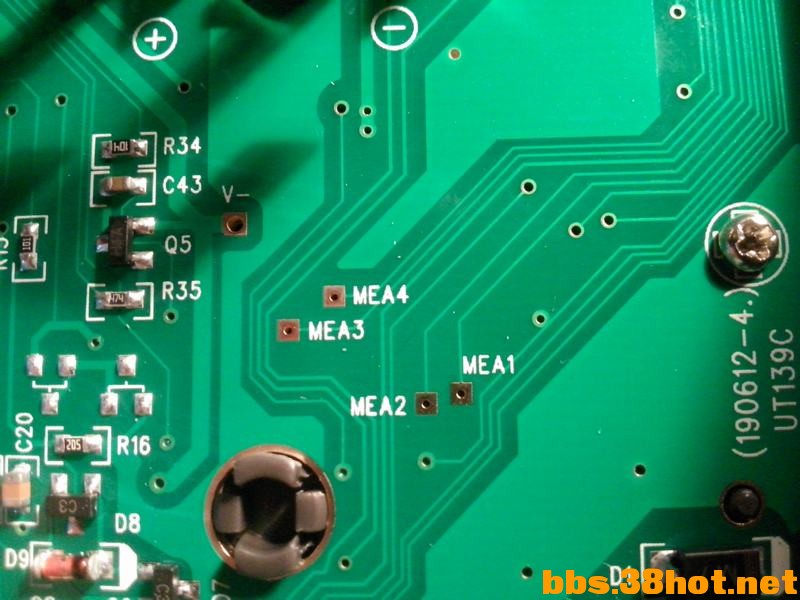

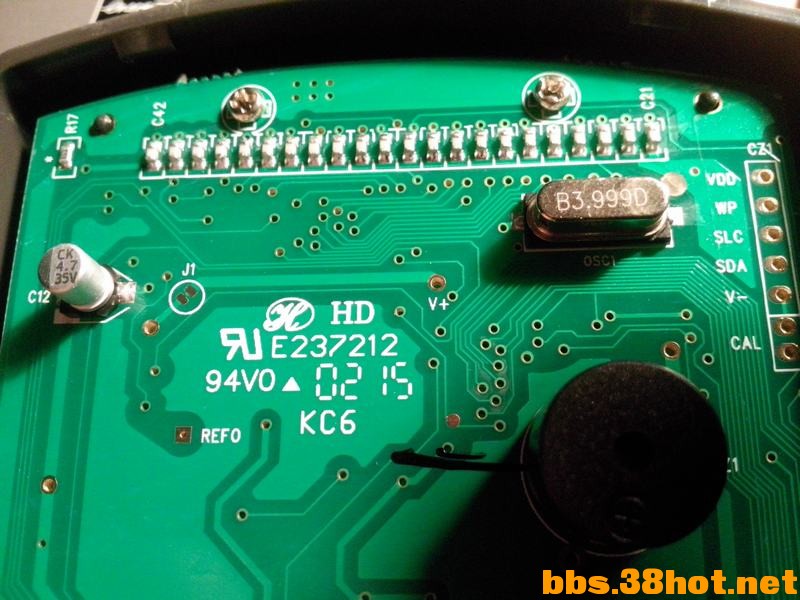

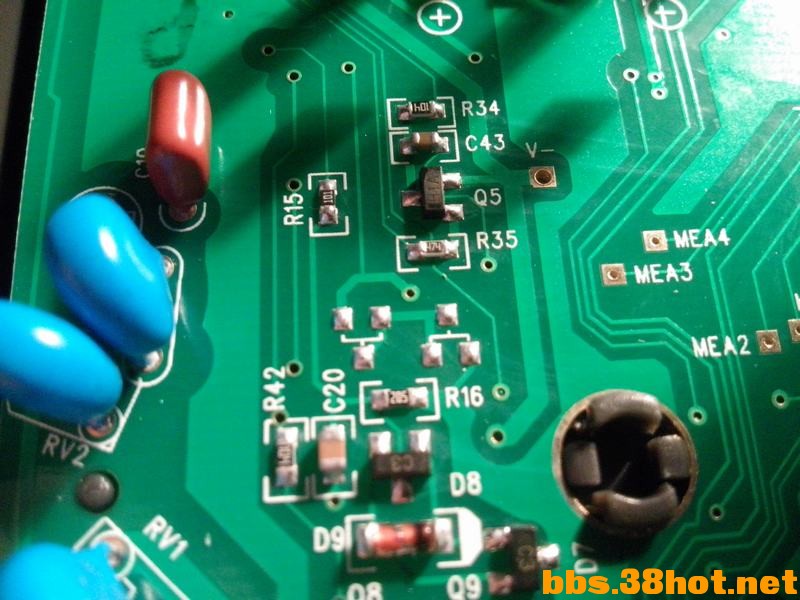

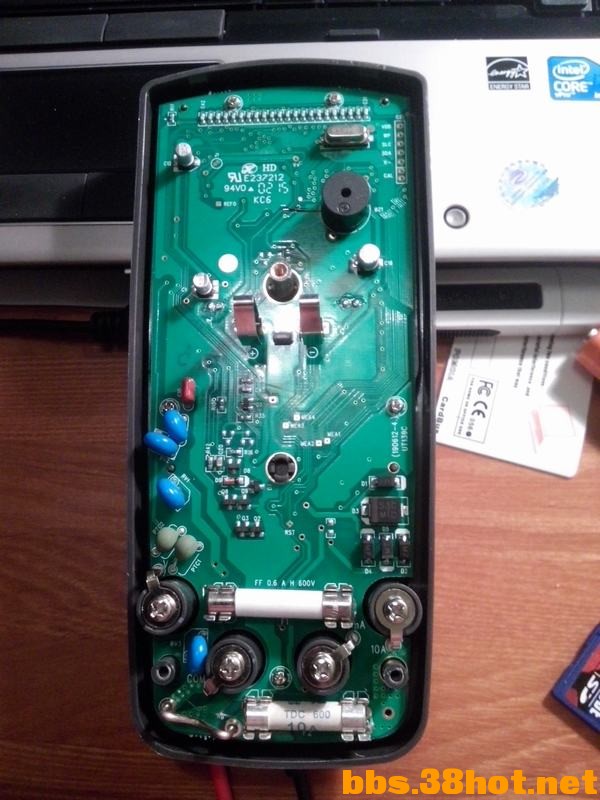

新的没问题我也不拆，有问题拆了拍张也方便，我也拆到你的成度。下面是老外的拆机图。

我买139，没上网看，网上评测也是我先说，我是实话实说，这样后买的也不后悔。
我就看中2节5号电，要不也买61E，
二级档说明书只写开路，外国表显示也写，我问UT也搞不清。
用了才知道，139很适合维修用，其它用更没问题，就是不适合-----斗表。

搞维修3V：F87、UT4282、4281、F187、F289、UT139C、UT890、MF368等、外派指针表几本都是3V。
数字表3V的很少的。
