新入手的UT61E 测量PWM电路

[复制链接]
发表于 2015-3-14 21:01:04 | 显示全部楼层
提示: 作者被禁止或删除 内容自动屏蔽
回复

举报

发表于 2015-3-14 21:40:27 | 显示全部楼层
laoguiss 发表于 2015-3-14 21:01
关注这表好久,还想哪天会进一台,看来。。。。。。。。。。。。。。。。。。。。。。。

春节后上班第一天就买了2块,相对于其价格来说非常满意。如果我遇到撸主的情况,会马上切换到手动挡,然后就会显示正常,不会有任何抱怨。撸主显然是刚刚用自动挡万用表的新手。
回复

举报

发表于 2015-3-14 22:20:00 38hot手机频道 | 显示全部楼层
june4th 发表于 2015-3-14 21:40
春节后上班第一天就买了2块,相对于其价格来说非常满意。如果我遇到撸主的情况,会马上切换到手动挡,然 ...

手动挡也不会正常的,已经超出了它的测量能力,频率影响很大
回复

举报

发表于 2015-3-14 22:27:52 | 显示全部楼层
june4th 发表于 2015-3-14 21:40
春节后上班第一天就买了2块,相对于其价格来说非常满意。如果我遇到撸主的情况,会马上切换到手动挡,然 ...

对于我们笔记本维修来说,老式手动挡的3位表万用表
只需要就3个档位20V电压档,二极管档/蜂鸣档,电阻档(基本不在板子上测量,因为不准)。


自动量程的万用表
电压档要旋一下
二极管档/蜂鸣档 可能要两下 旋转一下/切换一下 (基本不在板子上测量,因为不准)


总体来说,对于笔记本维修
自动量程真不比手动挡 省事在那边 而且很多时候一个旋钮的动作 自动挡还要加一下切换
我们测试PWM电压和二级体值是最多的
如果说连电压也要每次都要旋转然后切换成手动
真的比较累人的表

回复

举报

发表于 2015-3-14 22:37:05 | 显示全部楼层
hgjdwx 发表于 2015-3-14 22:20
手动挡也不会正常的,已经超出了它的测量能力,频率影响很大

我都说了撸主跟我混一个Q群,主贴的问题他3天前就在Q群问过,我问他切到手动量程是否正常,他确认是正常的,U1232也是正常的。这两块表应该自动换挡那部分抽风了,用于显示数字的主积分器是没有问题的,可以正常显示电压。
回复

举报

 楼主| 发表于 2015-3-14 22:43:54 | 显示全部楼层
june4th 发表于 2015-3-14 21:40
春节后上班第一天就买了2块,相对于其价格来说非常满意。如果我遇到撸主的情况,会马上切换到手动挡,然 ...


手动量程也是那尿性   ,第一次用UT吧!  因为一直都是用的F自动量程表 ,现在的炮灰表是F23,我还有个289我会乱说
回复

举报

 楼主| 发表于 2015-3-14 22:46:50 | 显示全部楼层
june4th 发表于 2015-3-14 22:37
我都说了撸主跟我混一个Q群,主贴的问题他3天前就在Q群问过,我问他切到手动量程是否正常,他确认是正常 ...

你误会了    我的UT61E昨天才到手 ,   你说的那位朋友估计是跟我遇到同样一个疑问 ,只是两个电路频率不同造成测试结果也不同
回复

举报

发表于 2015-3-14 23:03:10 | 显示全部楼层
小李子修修 发表于 2015-3-14 22:46
你误会了    我的UT61E昨天才到手 ,   你说的那位朋友估计是跟我遇到同样一个疑问 ,只是两个电路频率不 ...

那真是惊人的巧合。我有块UT71C用六年了,单片机表偶发神经病应该是软件写的有bug,不过UT61E没有软件不会犯类似错误。从来没想过要测电感前面的电压,后面对了不就行了吗?测前面意义何在?
回复

举报

发表于 2015-3-15 00:42:42 | 显示全部楼层
妖刀 发表于 2015-3-14 20:42
福禄克1XX都测量的没问题。地摊货DT9205都测量也没问题(不考虑精度的情况下)
具体为什么,我也不懂
...

为什么不测频率、占空比?这个更能说明工作情况。
因为你说的那两个货不是true RMS表,另外UT61E是用辅助高速ADC换挡的,所以可能会有碰到频率过高信号时乱跳的事儿——我感觉不应该怨表的设计,试试手动吧。另外,我测试3vpp占空比约为50%的1KHz方波测试得的电压一分钟内分布为1.5190V-1.5194V,感觉还是比较稳定的。
很有意思的是,UT61E的很多档位的第二功能都能测试频率,但是灵敏度似乎不同,且误差都挺大的,只有正儿八经的Hz档才能准确测试频率,我那它测过16MHz的有源晶振,还挺准的,无源的倒是有可能测试到停振,但是大部分时间也行,根据电路而定。
回复

举报

 楼主| 发表于 2015-3-15 10:29:22 | 显示全部楼层
june4th 发表于 2015-3-14 23:03
那真是惊人的巧合。我有块UT71C用六年了,单片机表偶发神经病应该是软件写的有bug,不过UT61E没有软件不 ...


测电感前面主要就是图方便,MOS管脚电感脚比较大容易接触到。 很多PCB的MOS和电感在一面电感还是插脚的封装,测量电感后就得翻过PCB来,很是麻烦,要测量多个电压点翻来翻去那是很蛋疼的。有些板子芯片发热快发热大,要在短时间内完成测量。
一直在用的F15B 12B  23  179 187  289  ,还试用过一个胜利890D 一个老表DT-890FC   都没遇到过这种问题。
回复

举报

发表于 2015-3-15 10:30:28 | 显示全部楼层
yeshadow 发表于 2015-3-15 00:42
为什么不测频率、占空比?这个更能说明工作情况。
因为你说的那两个货不是true RMS表,另外UT61E是用辅 ...

占空比,频率都没问题,笔记本中PWM电路,只要电压对。基本就是PWM没问题
一般来说只有经常死机蓝屏的时候才会去考虑测波形。
因为要么出电压 要么不出电压(保护,或者压根没EN)
不要怀疑这个波形占空比频率是不是变。基本来说有电压就是对的。
而所谓的真实有效值   289也有真实有效值
F289 却不会出现这样的情况。
回复

举报

发表于 2015-3-15 12:44:05 38hot手机频道 | 显示全部楼层
ut61e你手动切换到AC档测下看看,61E没AC+DC的。
回复

举报

发表于 2015-3-15 20:56:10 | 显示全部楼层
抱歉,指定的主题不存在或已被删除或正在被审核

链接怎么是这个?,技术帖也有屏蔽?

回复

举报

发表于 2015-3-15 21:08:46 | 显示全部楼层
june4th 发表于 2015-3-14 21:40
春节后上班第一天就买了2块,相对于其价格来说非常满意。如果我遇到撸主的情况,会马上切换到手动挡,然 ...

问题是:你是猜测,还是试验过了这样说?
回复

举报

发表于 2015-3-15 21:25:54 | 显示全部楼层

9楼 7~16图,10楼1~2图,电脑主板开关电源测试PWM电路时的电压值,指的都是9楼第3图原理图中的B点直流电压?
回复

举报

发表于 2015-3-15 21:37:00 | 显示全部楼层
散淡 发表于 2015-3-14 07:26
这是61E特有的,是UT为了扩展ACV到10K,好卖,但61E  DCV和ACV是同档位,减少了ACV的滤波,那就苦了DCV 了 ...

其实UT最适合维修用是,二款玩具表:UT139C、UT890

UT890共有两款:优利德UT890C+ 和优利德UT890D,你所说UT最适合维修用的UT890是指C+还是D?




回复

举报

发表于 2015-3-15 21:37:11 | 显示全部楼层
UT61E 粉丝太多了,
要这问题在其它表上?
但也怪除了61E和1232A,很难找出第三款。
回复

举报

 楼主| 发表于 2015-3-15 21:41:35 | 显示全部楼层
满江红 发表于 2015-3-15 21:25
9楼 7~16图,10楼1~2图,电脑主板开关电源测试PWM电路时的电压值,指的都是9楼第3图原理图中的B点直流 ...


是的 图片有文字说明,  每次测量都不一样。
回复

举报

发表于 2015-3-15 21:44:40 | 显示全部楼层
满江红 发表于 2015-3-15 21:37
其实UT最适合维修用是,二款玩具表:UT139C、UT890

UT890共有两款:优利德UT890C+ 和优利德UT890D,你 ...

二款都可,优点二级档最大显示3V,频率档也不错,我没买,我是看到还有不少人喜爱手动档的表,才推荐的。
我是爱用自动档,5号电的139C。
回复

举报

发表于 2015-3-15 21:55:33 | 显示全部楼层
满江红 发表于 2015-3-15 21:08
问题是:你是猜测,还是试验过了这样说?

我又不是修电脑的,上哪去找信号源?
回复

举报

发表于 2015-3-15 22:12:04 | 显示全部楼层
june4th 发表于 2015-3-15 21:55
我又不是修电脑的,上哪去找信号源?

谢谢你说实话,否者要买的还以为LZ不会用。
回复

举报

发表于 2015-3-16 08:54:04 | 显示全部楼层
小李子修修 发表于 2015-3-15 10:29
测电感前面主要就是图方便,MOS管脚电感脚比较大容易接触到。 很多PCB的MOS和电感在一面电感还是插脚的 ...

这个原因其实很简单,平均值的万用表都没问题(非真有效值,像VC86E以及地摊货),可以自动滤除交流分量,只显示直流分量,如果是真有效值的,就要求是频响很高的,100KHZ以上
回复

举报

发表于 2015-3-16 09:14:32 | 显示全部楼层
本帖最后由 散淡 于 2015-3-16 09:15 编辑
hgjdwx 发表于 2015-3-16 08:54
这个原因其实很简单,平均值的万用表都没问题(非真有效值,像VC86E以及地摊货),可以自动滤除交流分量 ...


测DCV与真有效值有关?电路静态工作点DCV,还要用波波。维修最基本是先确认静态工作点,DCV  OK 还不行再ACV。
真有效值139C、210E、都没问题。你找一款100K以内真有效值有问题的看看。
回复

举报

发表于 2015-3-16 09:19:16 | 显示全部楼层
61E出了多年,这个不是问题,那UT早在说明书里告知。
回复

举报

发表于 2015-3-16 10:15:19 | 显示全部楼层
散淡 发表于 2015-3-16 09:14
测DCV与真有效值有关?电路静态工作点DCV,还要用波波。维修最基本是先确认静态工作点,DCV  OK 还不行 ...

是表内真有效值电路对DCV的干扰,因为干扰的不稳定性造成每次测量的结果都不一样,如果信号频率在万用表频响以内,则真有效值电路工作稳定,电路处理后显示也稳定、准确。真有效值电路在DCV档也处于工作状态。你说139C、210E也没问题,我想可能是测试的信号频率不够高。在这个问题方面与61E相似的还有FLUKE117C、115C,安捷伦1231、2系列等,胜利的VC86E没问题
回复

举报

发表于 2015-3-16 10:15:39 | 显示全部楼层
hgjdwx 发表于 2015-3-16 08:54
这个原因其实很简单,平均值的万用表都没问题(非真有效值,像VC86E以及地摊货),可以自动滤除交流分量 ...

我不懂那么多专业术语。我只知道 PWM电压没有交流成分。
19V-0-19V-0 这样的占空比电压也叫交流?我读书少你别欺负我。
回复

举报

发表于 2015-3-16 10:31:57 | 显示全部楼层
hgjdwx 发表于 2015-3-16 10:15
是表内真有效值电路对DCV的干扰,因为干扰的不稳定性造成每次测量的结果都不一样,如果信号频率在万用表 ...

61E 是我前面说的原因,UT厂家也闭口了。
117、115我没听说,你上个图看看,
139、210、就是测LZ的B点,频率200---350K,我测过更高的也OK,
回复

举报

发表于 2015-3-16 10:45:47 | 显示全部楼层
本帖最后由 满江红 于 2015-3-16 11:51 编辑
妖刀 发表于 2015-3-14 16:05
液晶是12V逆变成几百V的小电流高压
高压的电压是测试不了了。也没人去测试
通常测量12V 后 如果灯管不 ...

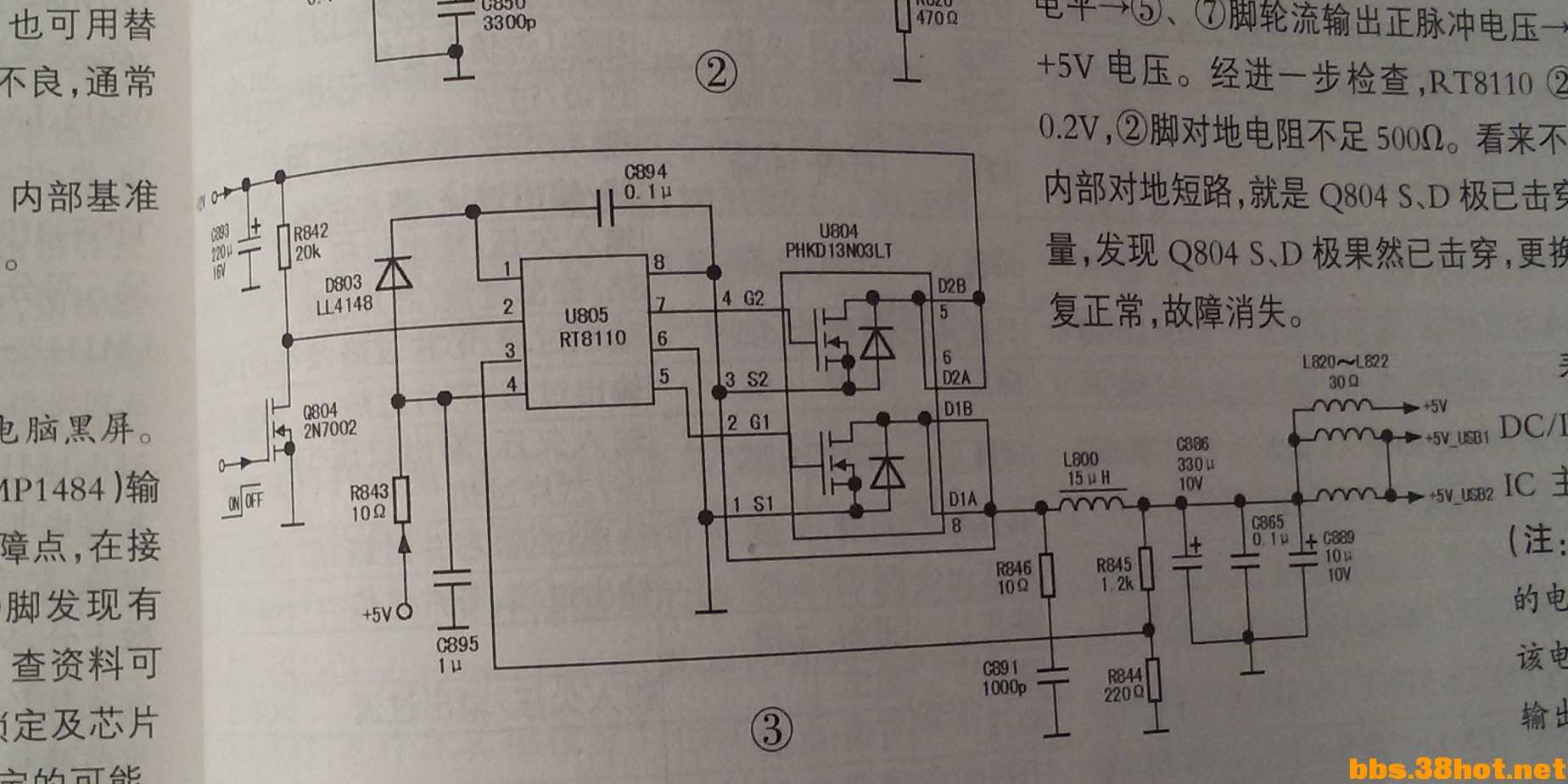

液晶彩电也有12V变5V这样降压型小电压大电流的,尤其是最近几年,而且有越来越多的趋势,比如TCL L32P7200A液晶彩电主板电源电路RT8110,就是12V变5V高压变低压降压型DC-DC电路。

电路图我上传失败了,错误提示:Server (IO) Error





TCL L32P7200A液晶彩电主板电源电路RT8110电路图终于上传成功了




是不是UT61E同样也不适合维修测试液晶彩电?
TCL L32P7200A-1.jpg
回复

举报

 楼主| 发表于 2015-3-16 11:11:28 | 显示全部楼层
散淡 发表于 2015-3-16 10:31
61E 是我前面说的原因,UT厂家也闭口了。
117、115我没听说,你上个图看看,
139、210、就是测LZ的B点 ...

139C可以真实测量PWM? 我上个参数

基本功能 量程 基本精度
型号   UT61E
直流电压 (V) 220mV/2.2V/22V/220V/1000V ±(0.1%+2)
交流电压 (V) 220mV/2.2V/22V/220V/750V  ±(0.8%+10)
直流电流 (A) 200μA/2200μA/22mA/220mA/2.2A/10A ± (0.5%+10)
交流电流 (A) 200μA/2200μA/22mA/220mA/2.2A/10A ±(0.8%+10)
电阻 (Ω) 220Ω/2.2kΩ/22kΩ/220kΩ/2.2MΩ/22MΩ/220MΩ ±(0.5%+10)
电容 (F) 22nF/220nF/2.2μF/22μF/220μF/2.2mF/22mF/220mF ±(3.0%+5)
频率 (Hz) 10Hz-220MHz ±(0.01%+5)
特殊功能
最大显示   22000
自动量程   √
真有效值   √
频响(Hz)   45Hz ~10kHz
占空比 0.1% ~ 99.9%  √
二极管测试   √
通断蜂鸣   √
低电压显示 ≤7.5V √
数字保持   √
相对测量   √
峰值   √
RS-232数据传输   √
模拟条   46段
输入保护   √
输入阻抗 ≥10MΩ √
一般特征
电源 9V电池(6F22)
LCD尺寸 65mm × 43 mm
机身颜色 红色 +  灰色
机身重量 370g
机身尺寸 180mm × 87mm × 47 mm
标准配件 -电池、表笔、转换插头、RS232数据线、软件光盘
标准包装 彩盒、说明书、保修卡
标准包装数量 22台
标准包装尺寸 455mm×335mm×375mm
标准包装箱毛重 15.5Kg
可选配件 USB数据线











基本功能 量程 基本精度
型号   UT139C
直流电压 (V) 60mV/600mV/6V/60V/600V ±(0.5%+2)
交流电压 (V) 60mV/600mV/6V/60V/600V ±(0.7%+3)
直流电流 (A) 600μA/6000μA/60mA/600mA/6A/10A ± (0.8%+2)
交流电流 (A) 600μA/6000μA/60mA/600mA/6A/10A ±(1.0%+3)
电阻 (Ω) 600Ω/6KΩ/60KΩ/600KΩ/6MΩ/60MΩ ±(0.8%+2)
电容 (F) 9.999nF/99.99nF/999.9nF/9.999μF/
99.99μF/999.9μF/9.999mF/99.99mF ±(4.0%+5)
频率 (Hz) 9.999Hz~9.999MHz ±(0.1%+4)
摄氏温度 (°C) -40 °C ~ 1000°C ±(1.0%+3)
华氏温度 (°F) -40°F~1832°F ±(1.5%+5)
特殊功能
最大显示   5999
自动量程   √
手动量程   √
真有效值   √
频响(Hz)   45Hz~1kHz
交流变频VFD测量   √
占空比 0.1% ~ 99.9% √
二极管测试   约3V
NCV   √
自动关机 约15分钟 √
通断蜂鸣   √
低电压显示 ≤2.4V √
数字保持   √
相对测量   √
最大/最小值   √
LCD 背光   √
输入保护 600Vrms √
输入阻抗 最大1GΩ √
一般特征
电源 AA1.5*2
LCD尺寸 58 X 36 mm
机身颜色 红色 +  灰色
机身重量 370g
机身尺寸 175 X 80 X 48.5 mm
标准配件 电池、表笔、温度探头
标准包装 彩盒、说明书、保修卡
标准包装数量 20台
标准包装尺寸 465 X 335 X 345mm
标准包装箱毛重 12 Kg
可选配件
UT139C-电流传感器 AC/DC40A




回复

举报

发表于 2015-3-16 11:21:32 | 显示全部楼层
本帖最后由 散淡 于 2015-3-16 11:22 编辑
小李子修修 发表于 2015-3-16 11:11
139C可以真实测量PWM? 我上个参数

基本功能 量程 基本精度


我天天在测,
任何玩具表都没事,
回复

举报
