给大家推荐一款高波形捕获率的示波器（GDS-2102E）

hgjdwx · 发表于 2015-10-25 00:14:25

本帖最后由 hgjdwx 于 2015-10-25 00:23 编辑

固纬的GDS-2000E系列示波器是一款高捕获率的机型，最高达到12万，
高于普源DS2000A和安捷伦DSO-X2000的5万，

有不少功能都超过了普源DS2072A，
比如：12万的刷新率，标配波形搜索和分段存储功能，

1M点的FFT分辨率（并具有业界最快的扫描更新率），
0.64mv峰-峰值的超低底噪，1秒高速AUTO SET（应该是同档次产品中速度最快的），

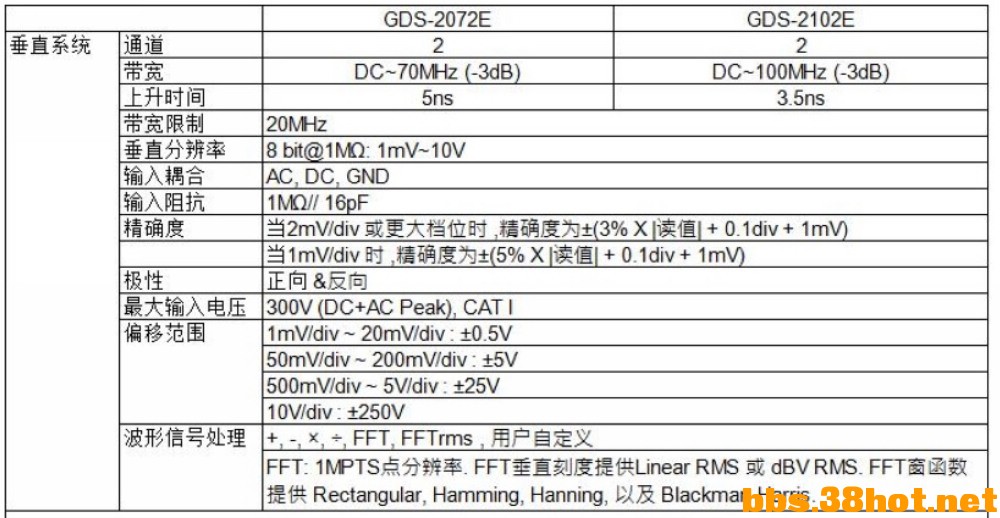

此外，GDS-2000E拥有每通道10M的存储深度，8寸TFT屏，数字滤波器，
256级灰度，采样率最大是1G，这个没有DS2072A高，

TB看了一下，GDS-2102E是4800，和DS2072A差不多。
想要高捕获率的朋友可以考虑一下

波形刷新率

波形刷新率

底噪

小信号AUTOSET

数字滤波

FFT搜索

FFT更新速度

wyl · 发表于 2015-10-25 07:58:48

观看了，谢谢分享。

wxc · 发表于 2015-10-25 09:01:22

土豪的上

liukai163 · 发表于 2015-10-25 09:41:52

上个CVBS视频信号对比

yarp888 · 发表于 2015-10-25 09:43:50

支持。。。。

hgjdwx · 发表于 2015-10-25 10:42:19

这款示波器的AUTO SET 如果能升级为AUTO RANGE就完美了

修到退修 · 发表于 2015-10-25 10:43:16

牛真牛固纬的东东就是好。

yaxiaoyu · 发表于 2015-10-25 10:55:02

普源示波器要被大脸了，国产就是续标指标厉害啊~

yaxiaoyu · 发表于 2015-10-25 11:03:50

土豪，来点拆机图片把，这个论坛最好这口

hgjdwx · 发表于 2015-10-25 11:24:54

yaxiaoyu 发表于 2015-10-25 10:55
普源示波器要被大脸了，国产就是续标指标厉害啊~

普源的DS2000A的5万的刷新率要说是虚标也不算，
但是必须是在特定的设置下，并且好像只有一个时基下才能达到，

而安捷伦的DSO-X2000虽然也是5万，但却非常厉害！在很多时基下都能达到。
从ms到ns的大多数的时基下，普源的刷新率比安捷伦的刷新率基本上都差了一倍左右。

顺便说一下视频不是我拍的

yarp888 · 发表于 2015-10-25 11:32:02

数字滤波功能我比较喜欢，DS2072没有这个功能，但我的LECROY 24XS有这个功能。

hgjdwx · 发表于 2015-10-25 11:40:35

yarp888 发表于 2015-10-25 11:32
数字滤波功能我比较喜欢，DS2072没有这个功能，但我的LECROY 24XS有这个功能。

是一个比较实用的功能

msko2003 · 发表于 2015-10-25 11:48:16

本帖最后由 msko2003 于 2015-10-25 11:51 编辑

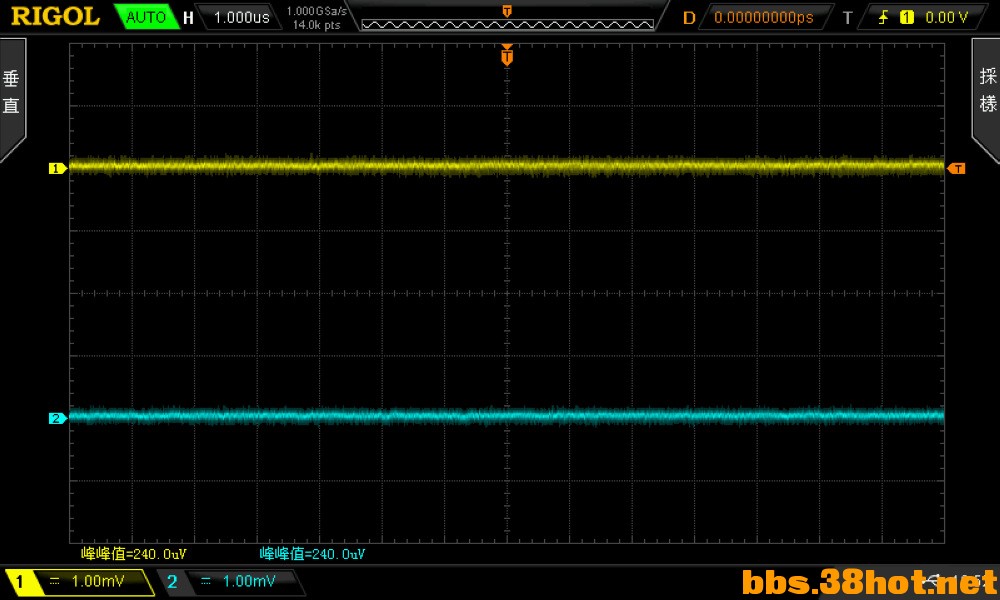

下圖是DS2102A用"平均"擷取方式，在1mV/div下測出底噪是240uV(0.24mV)。

hgjdwx · 发表于 2015-10-25 12:03:56

msko2003 发表于 2015-10-25 11:48
下圖是DS2102A用"平均"擷取方式，在1mV/div下測出底噪是240uV(0.24mV)。

你用平均模式，并且时基设为1us，这样测出的底噪肯定低了，
你试试用普通采样模式，时基设置200us，再看看什么效果（峰峰值）

msko2003 · 发表于 2015-10-25 12:24:16

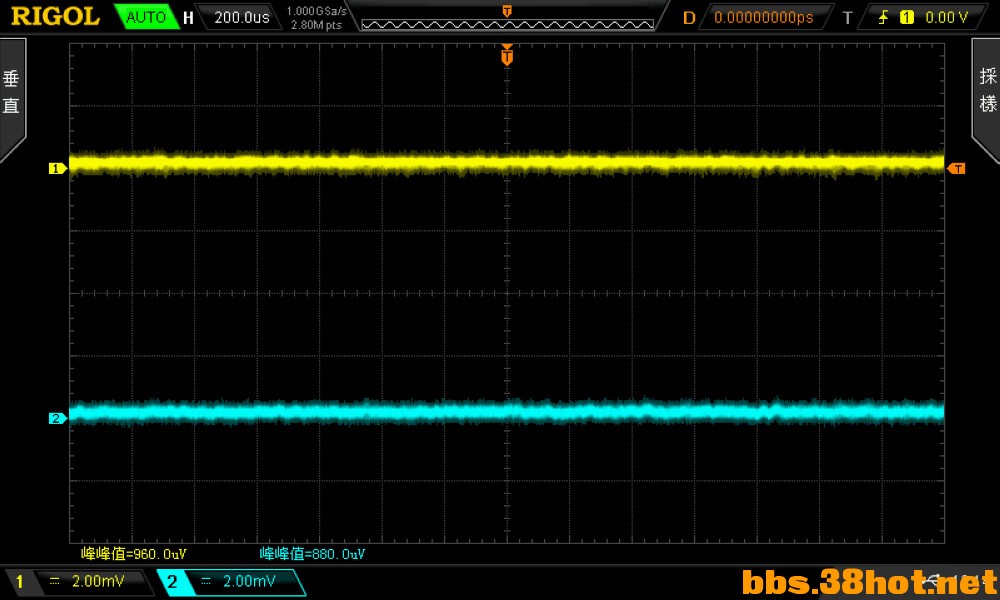

以下是用普通采样模式，时基设置200us測出。

hgjdwx · 发表于 2015-10-25 12:33:17

msko2003 发表于 2015-10-25 12:24
以下是用普通采样模式，时基设置200us測出。

嗯，比视频中低一些。设置还有一点和视频不一样，视频中垂直档设定的是1mv，你的设定是2mv

msko2003 · 发表于 2015-10-25 12:59:44

看到視頻GDS是用2mV/div，所以盡量用同一條件測試。(就算用1mV/div測出讀數都是一樣的，只是線粗了些。)
想知GDS是否同樣用普通采样模式測試？

hgjdwx · 发表于 2015-10-25 13:12:32

msko2003 发表于 2015-10-25 12:59
看到視頻GDS是用2mV/div，所以盡量用同一條件測試。(就算用1mV/div測出讀數都是一樣的，只是線粗了些。)
...

哦，是2mv，是我看错了，用的什么采样模式我不知道，从视频上看不出来，不会是峰值模式吧

msko2003 · 发表于 2015-10-25 13:16:09

若是這樣則無法保證大家都是用相同條件及在公平情況下作出比較。

hgjdwx · 发表于 2015-10-25 13:23:57

msko2003 发表于 2015-10-25 13:16
若是這樣則無法保證大家都是用相同條件及在公平情況下作出比較。

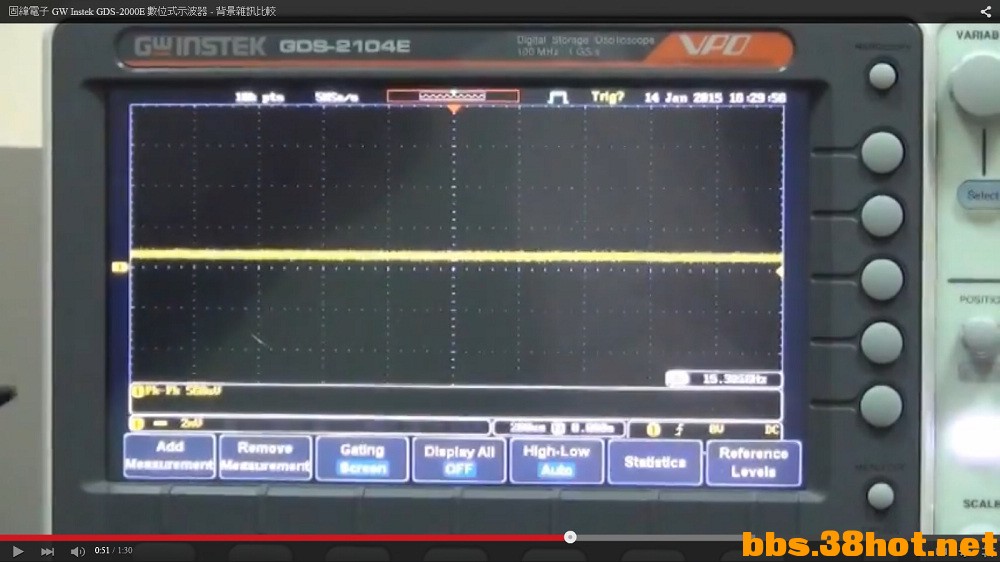

这个就不得而知了。你上面的视频截图哪里截的？1楼所发视频中都是GDS-2202E，你的截图是GDS-2104E？

tian1043 · 发表于 2015-10-25 13:27:37

不错的，有二手货源吗

msko2003 · 发表于 2015-10-25 13:30:20

另外，GDS2000系列示波器輸入阻抗是沒有50Ω這個選項，常常用到此功能的大哥們要留意一下。

msko2003 · 发表于 2015-10-25 13:38:07

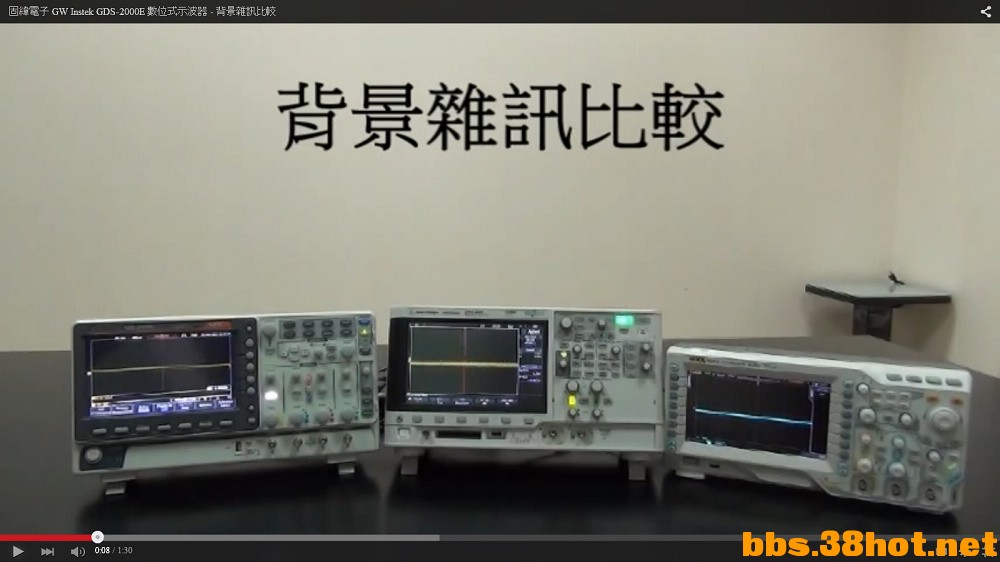

我亦無留意示波器型號(估計除頻帶寬外其他參數應該大致一樣的。)圖是從youtube截图的。

yaxiaoyu · 发表于 2015-10-26 11:15:58

为啥没有和泰克的比较下啊

散淡 · 发表于 2015-10-26 18:01:02

谢谢！看了很好
大多数没看懂，还没入门。
只有底噪，看懂门道。

Juntsou · 发表于 2015-10-30 21:28:25

好牛啊

gzyyhm · 发表于 2015-11-24 12:52:45

新人长见识了

yutech · 发表于 2015-11-25 17:29:20

学习，还是支持国产吧！

JIANGKUN · 发表于 2016-1-15 14:44:13

普源这个DS2000系列就是垃圾，国人连个好点的示波器也做不好。BUG一堆也不解决，整的固件刷完自动开机。指标更不用说，以后没钱买进口的就买固纬吧。普源就别考虑了，包括其它国产系列

仪器爱好 · 发表于 2016-1-17 23:58:51

价格也“喜人”啊
