闲得蛋疼！搞些波波看！！

美联科技 · 发表于 2014-11-18 00:59:51

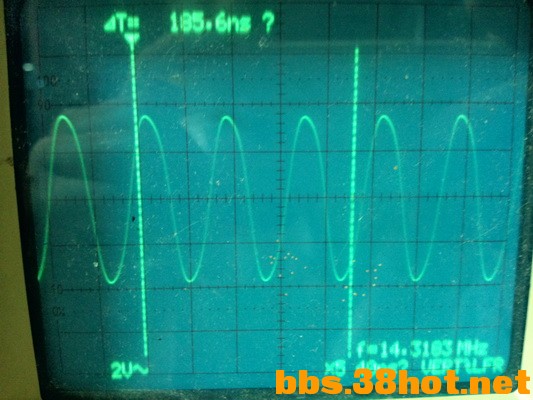

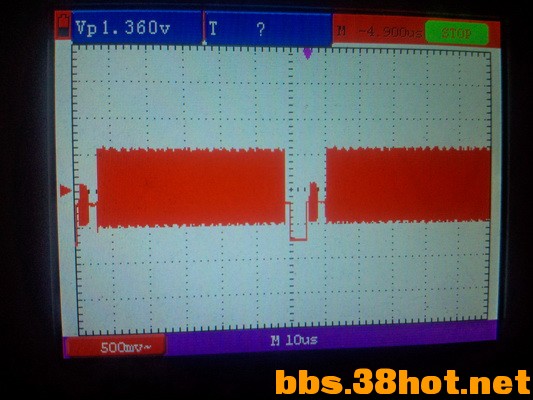

今天有空，用了三个晶振和视频信号，分别测试手头上的三台示波器，GOS－6021 HDS1021M DS1054Z，

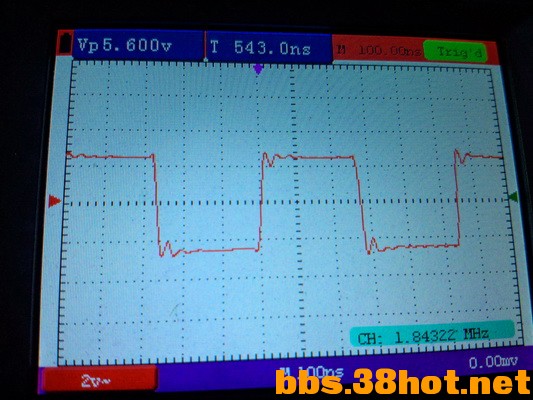

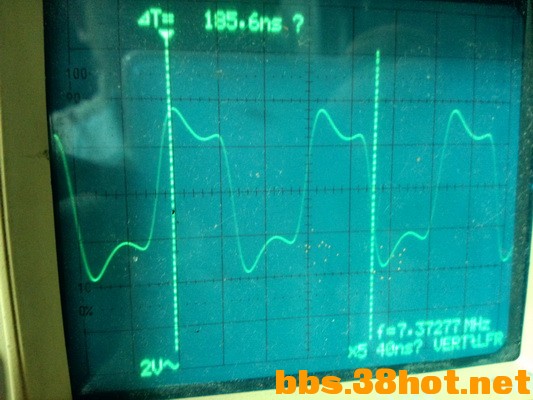

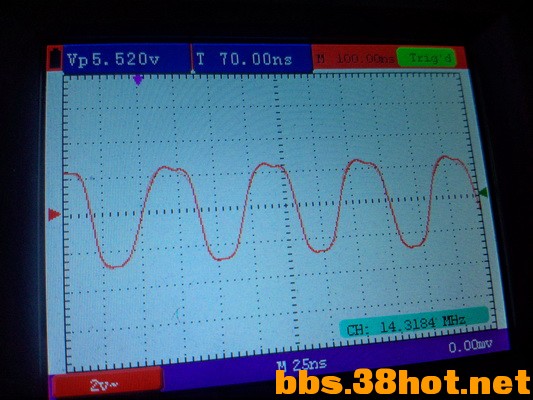

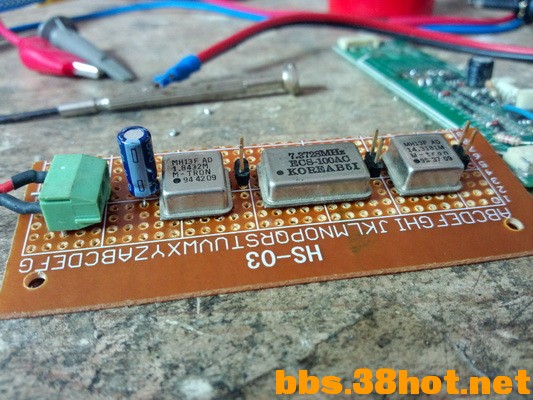

有源晶振

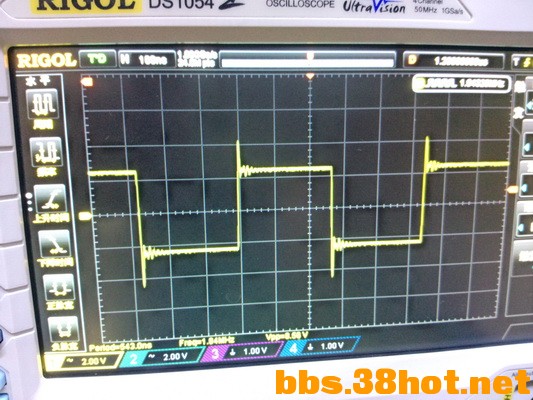

1.8432M

7.3728M

7,3728M

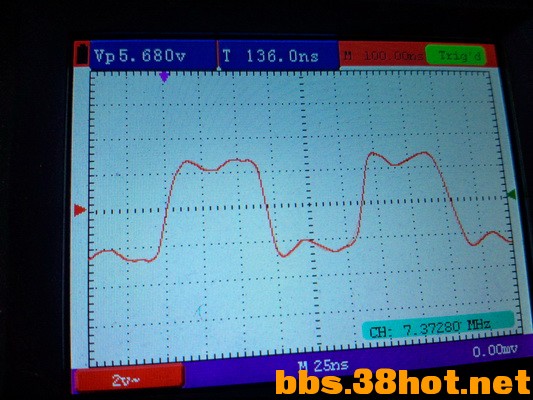

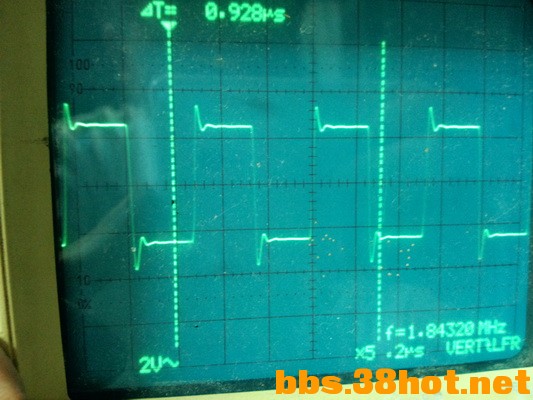

7.3728M

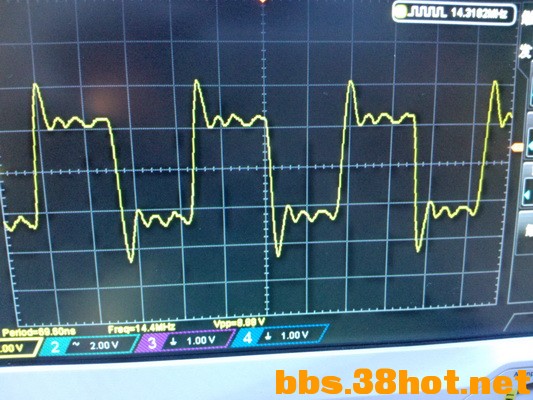

14.3181M

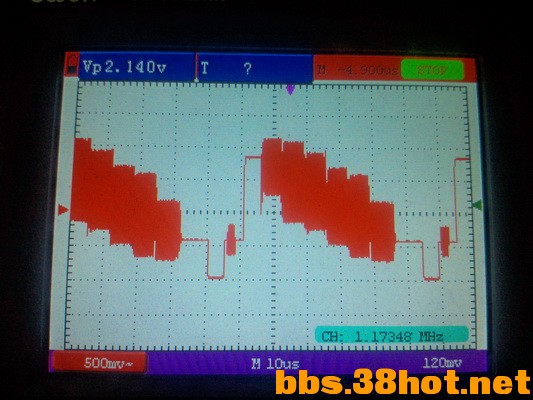

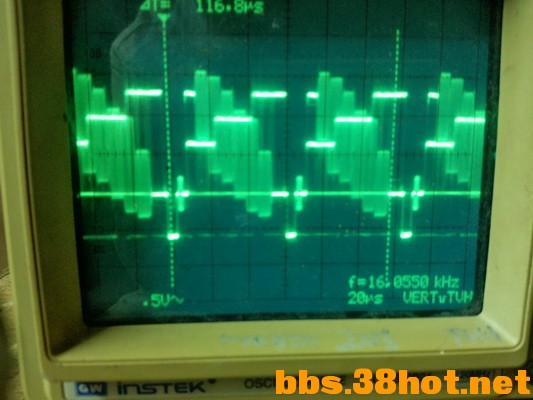

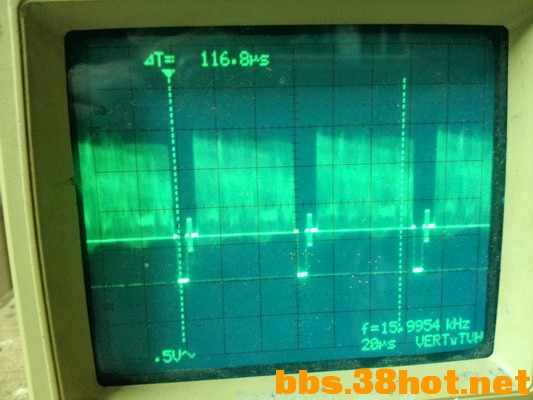

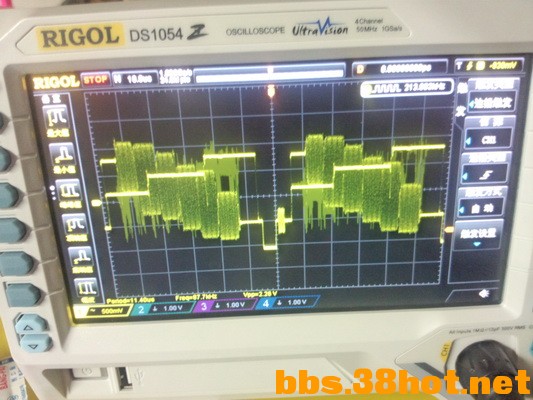

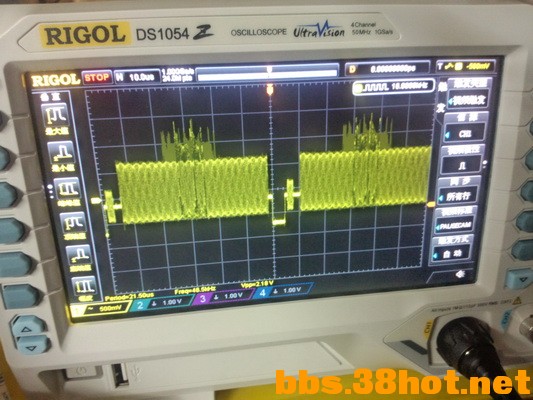

视频信号1

视频信号2

视频信号3

fjjwang · 发表于 2014-11-18 06:40:23

要是再能详细说明一下，对新手来说说算是科普帖子了。希望继续写下去。

pc128 · 发表于 2014-11-18 08:05:18

详细说说各自的利弊

atjpdc · 发表于 2014-11-18 09:49:16

要是看波形的清晰度来说，还是模拟的示波器漂亮，要说抓波，还是数字示波器的强项，比如抓很快的那些SDA各SCL信号，看看有没有找到显示屏，内存之类的信号，还是用数字示波器的单次来看，要好的多

hgjdwx · 发表于 2014-11-18 10:13:00

地线太长了，有过冲，最好用接地弹簧

atjpdc · 发表于 2014-11-18 10:17:12

上两张DELL笔记本显示屏总线接口的测试图，一张是没有抓到显示屏的，一张是看到显示屏的

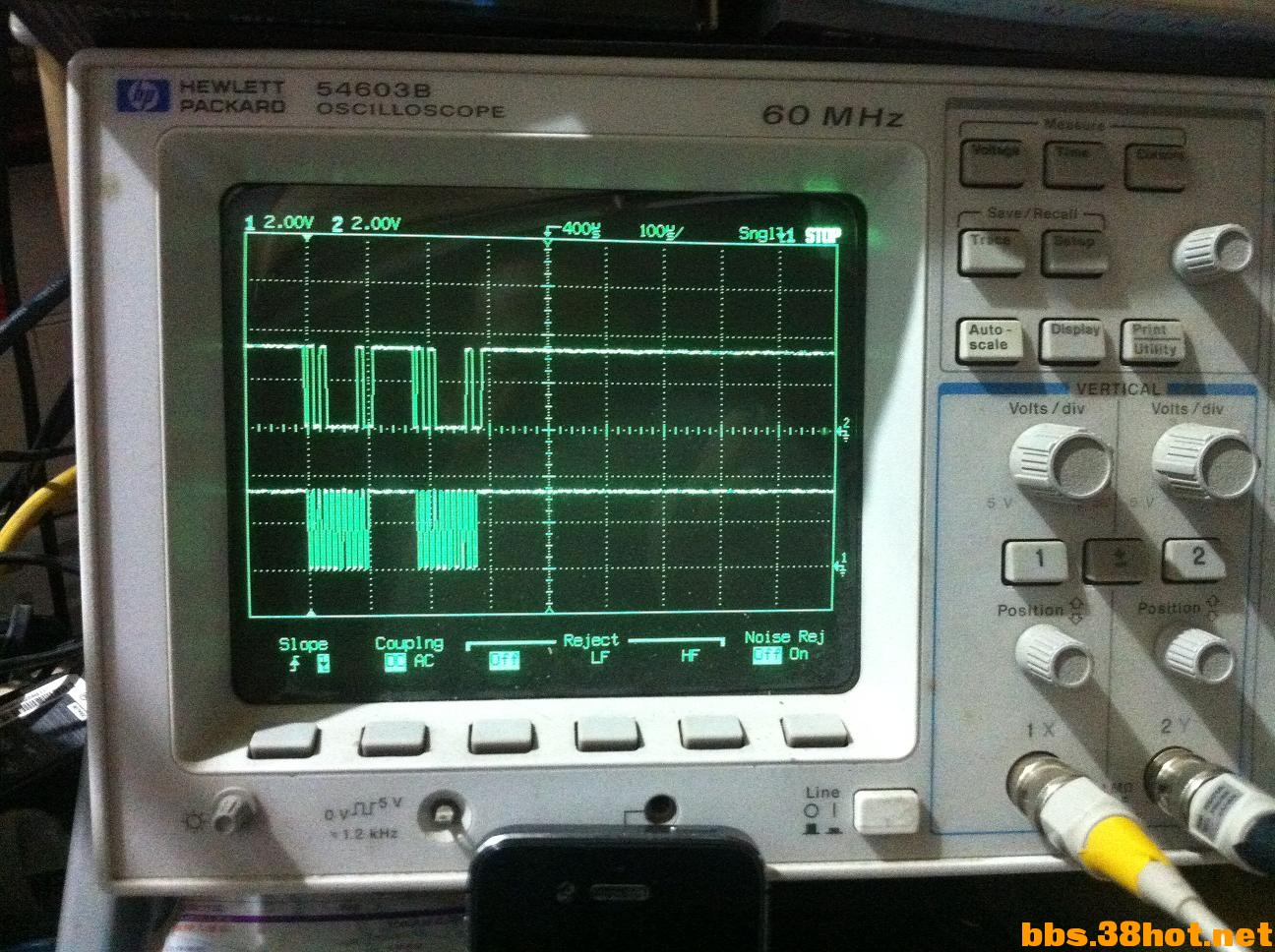

这张是没有抓到屏的

这张是抓到显示屏的

这第是抓到了显示屏的

机器找到显示屏后，会持续的发出信号，在总线上面用单次就可以看到上面这样清晰的波形，通过这个，可以清楚的看到笔记本不显示的原因，如果没有数据发出，显卡就有问题，如果有上面那张的波形，证明显卡已经发出找屏的信号，不显示的原因可能是屏，或者是屏线引起的

ceoe · 发表于 2014-11-18 10:59:35

要是再能详细说明一下，对新手来说说算是科普帖子了。希望继续写下去。看看你的金属封装的晶振的引脚是怎么接的？

kixz · 发表于 2014-11-18 11:19:43

探頭測量地線太長有源晶振沒有+相應的濾波電容

marshallemon · 发表于 2014-11-18 11:54:18

波还真不少

xiaoqxin168 · 发表于 2014-11-18 12:32:26

我是来看波的，路过。

xuanmic · 发表于 2014-11-18 15:07:23

模拟示波器的看起来漂亮！数字的更实用！

maithon · 发表于 2014-11-18 21:04:54

普源的更好，关键是波形的再现精度，不是波形漂不漂亮。

hgjdwx · 发表于 2014-11-18 21:15:12

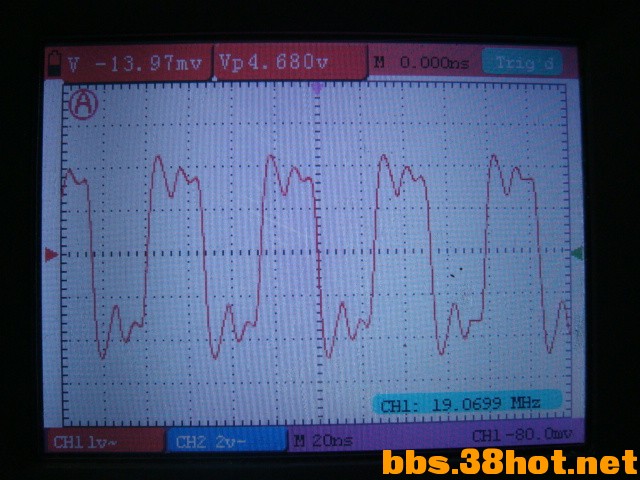

测试19.069M方波

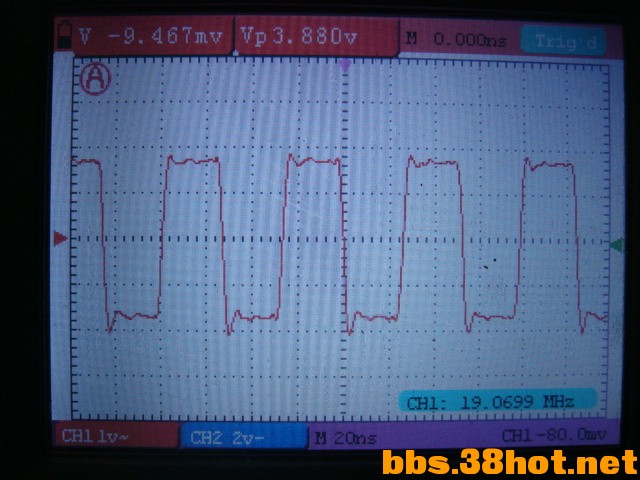

使用普通地线夹

使用接地弹簧

bigeblis · 发表于 2014-11-18 22:25:00

模拟的那台带宽多少？感觉高频的部分丢失了不少细节
