古人诚不我欺：业荒于嬉，发个屌丝级的LTZ1000

while1 · 发表于 2014-8-6 10:52:17

首先感谢姜老师的无私！
古人诚不我欺，业精于勤，荒于嬉。
一段时间不画板子，就出错。o(︶︿︶)o 唉

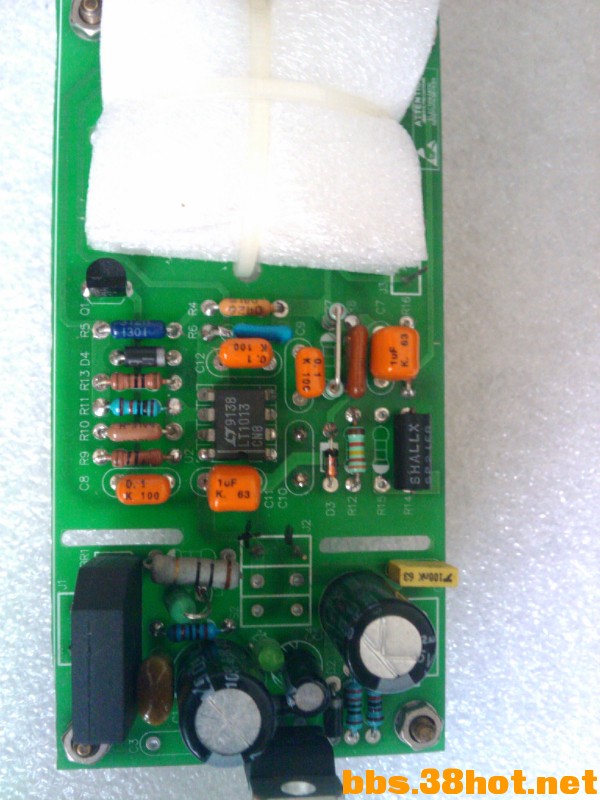

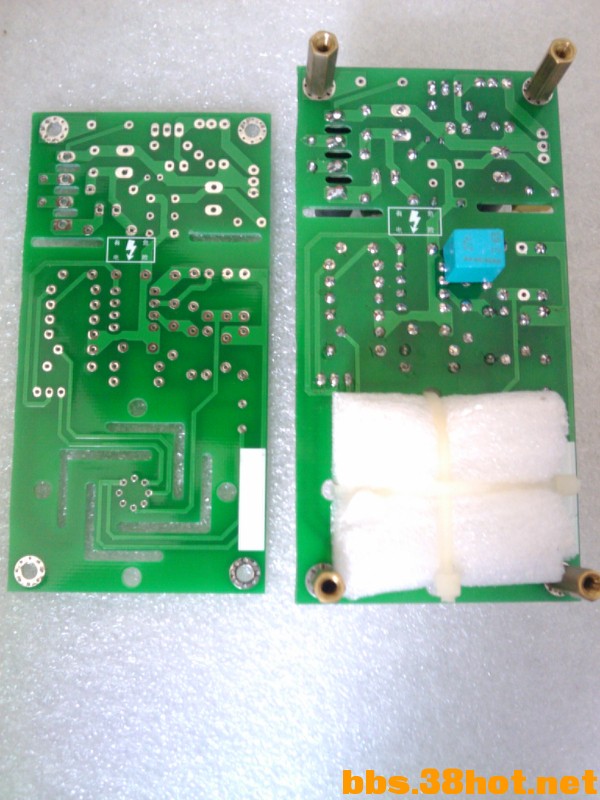

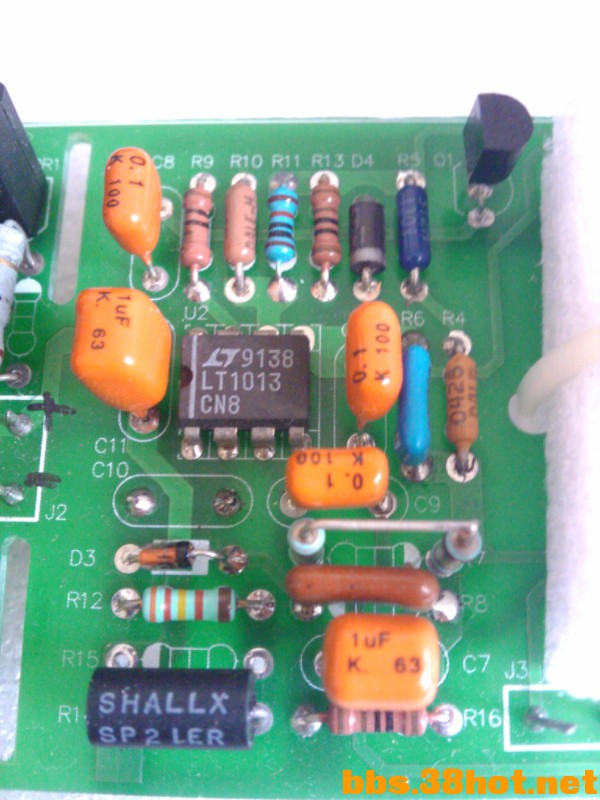

板子有个错误：Q1使用的是2N3904，结果1，2脚位弄颠倒了。 C10处用的电容有点土豪，顶层放不下，装在反面了。

原理图来自姜老师，再次感谢姜老师的指点和解疑！

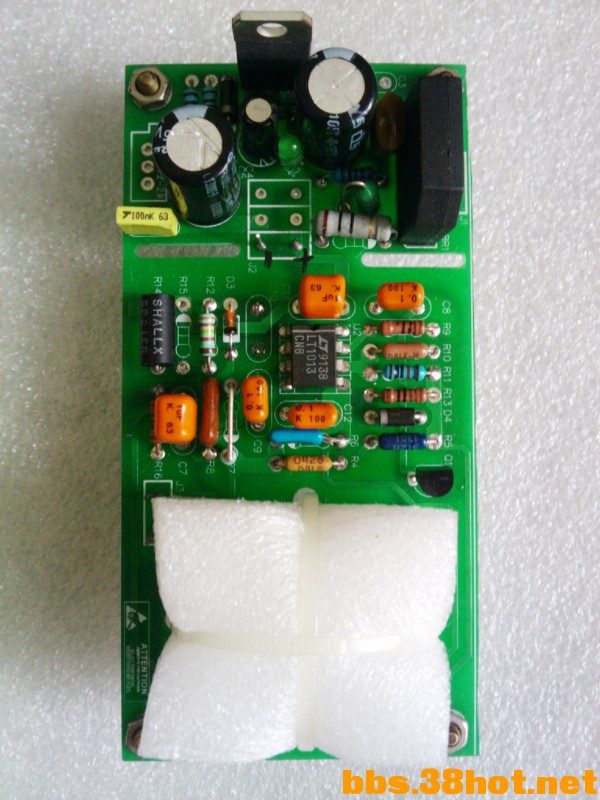

电源部分做了改动，用了317。电阻的封装是色环1/4W，用塑料块的话，脚距有点蛋疼，忍着吧

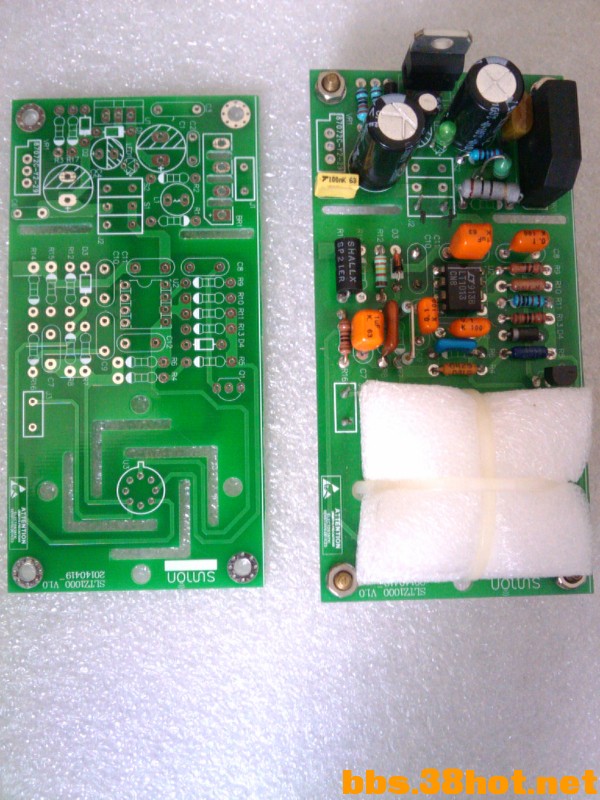

屌丝来了，欢迎大家砸砖！板子还有5片，看得上的可以送了。

xuanmic · 发表于 2014-8-6 11:41:52

除了背后的电容其实总体还是不错的！电阻如果可以多留一个塑料块的焊盘的话就很好了！

selena2211 · 发表于 2014-8-6 11:47:10

暴殄天物啊

mercyau · 发表于 2014-8-6 12:23:57

坦白说，没看到LTZ1000

fffofo · 发表于 2014-8-6 14:24:06

奥拓配V8

hepingmail · 发表于 2014-8-6 15:05:21

我的基准焊接好了，但是总觉得不完美，不知道为什么？

youngliu · 发表于 2014-8-6 15:21:11

hepingmail 发表于 2014-8-6 15:05
我的基准焊接好了，但是总觉得不完美，不知道为什么？

因为用了二手拆机元件，而且电阻没用金封

jamesys · 发表于 2014-8-6 17:07:56

用金封完美

while1 · 发表于 2014-8-6 19:41:52

hepingmail 发表于 2014-8-6 15:05
我的基准焊接好了，但是总觉得不完美，不知道为什么？

电容用的有点夸张了吧

shichen717 · 发表于 2014-8-7 00:08:44

hepingmail 发表于 2014-8-6 15:05
我的基准焊接好了，但是总觉得不完美，不知道为什么？

很简单，因为元件是旧的

default · 发表于 2014-8-7 09:53:30

你们都在这炫酷。。。。。。我都耐不住了

xinjihua · 发表于 2014-8-7 10:44:34

你们都在这炫酷。。。。。。我都耐不住了

while1 · 发表于 2014-8-7 11:06:48

xinjihua 发表于 2014-8-7 10:44
你们都在这炫酷。。。。。。我都耐不住了

绝对的屌丝级别

a-fly · 发表于 2014-8-8 07:25:58

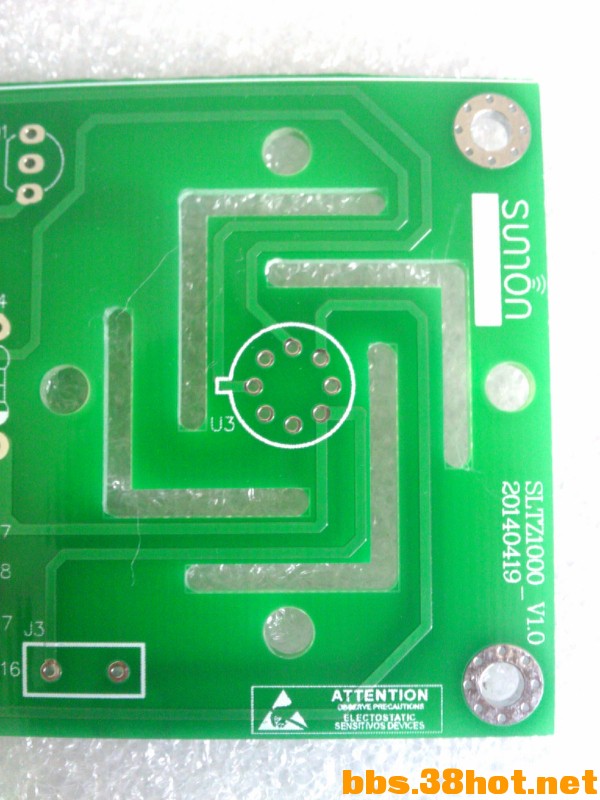

把LTZ1000的板子做得很大就是一个错误。

jxsz · 发表于 2014-8-14 14:50:11

屌丝级别
