DS1102E与DS2202A的VCD眼图

kunc · 发表于 2014-2-26 15:57:08

本帖最后由 kunc 于 2014-2-27 21:21 编辑

DS1102E与DS2202A的VCD眼图

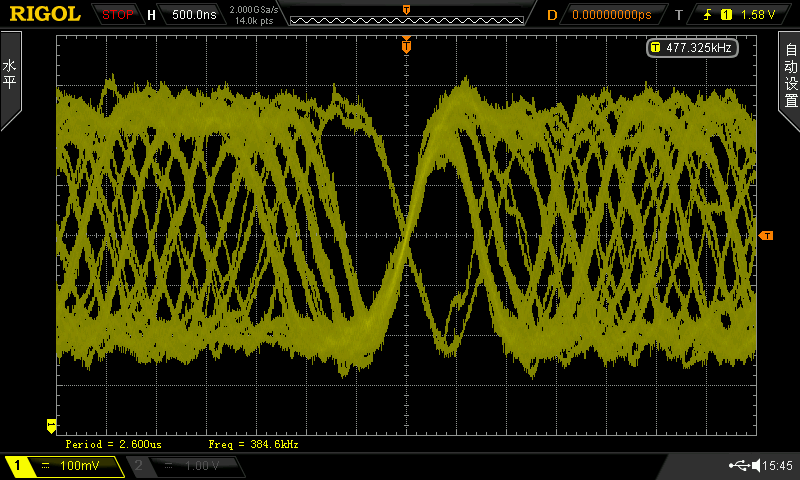

2202A

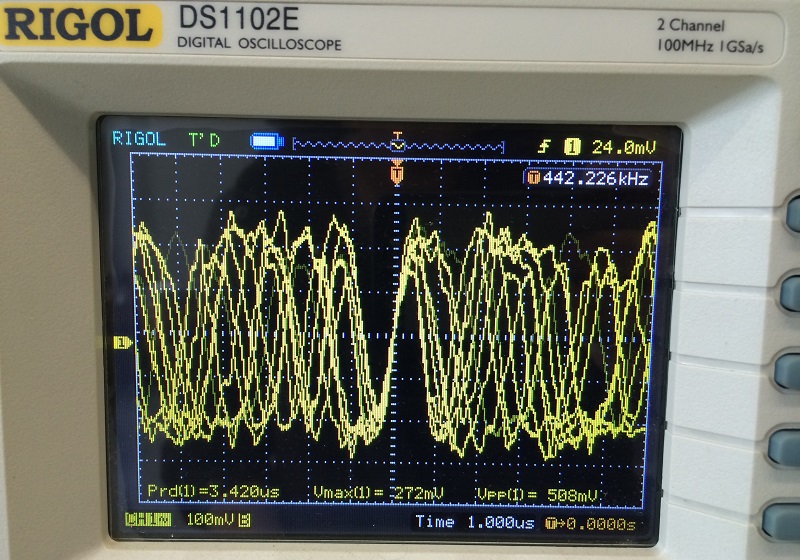

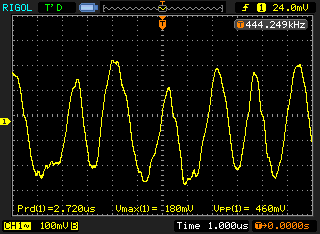

1102E，U盘保存图片只能是这样了

只有用照相看看实际显示效果

-------------------------------------------------------------------------

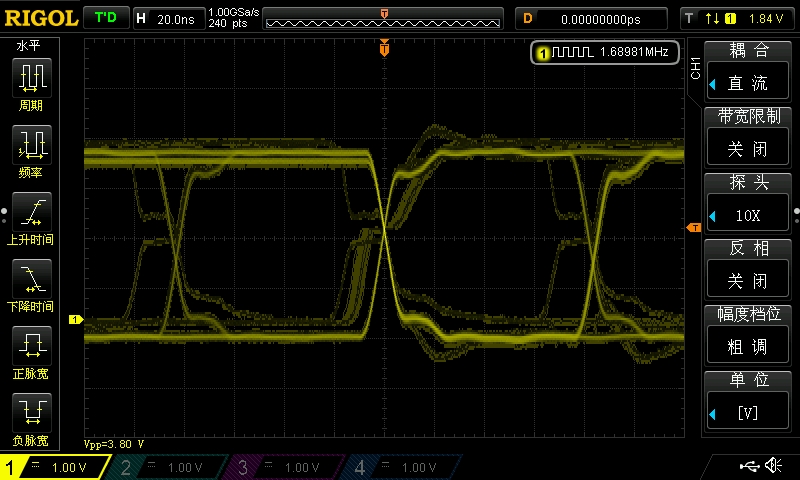

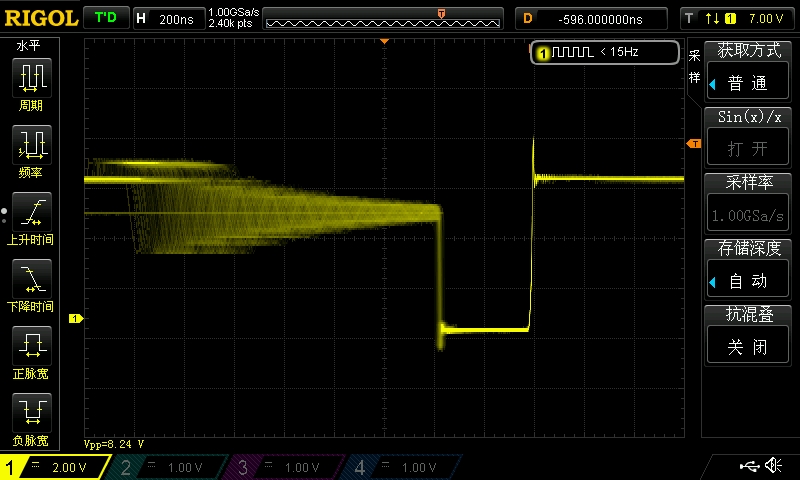

11楼zhikai_wu贴上来的DS1104的效果图

lylmy · 发表于 2014-2-26 16:00:34

没看出来眼睛啊

huajun2007 · 发表于 2014-2-26 16:11:05

哦你说的是1102e的触发没有2202a的好是吧

cqmiao · 发表于 2014-2-26 16:21:12

看不出来，还是照相好点，直观。

yarp888 · 发表于 2014-2-26 16:35:18

DS2202我个人也有一台，用着不错。

bigeblis · 发表于 2014-2-26 16:50:11

2202的眼图表现很接近模拟示波器了

zhikai_wu · 发表于 2014-2-26 17:49:55

感觉DS2202A的灰度也不怎么样

mapleft · 发表于 2014-2-26 18:08:35

比TDS754D要好吧

hgjdwx · 发表于 2014-2-26 18:36:42

终于看到2000系列的眼图了，还不错，两台示波器都使用余辉功能了吗？

wangjianku · 发表于 2014-2-26 20:04:00

白折腾。。要是看眼图，找个40M以上的模拟的最好。

zhikai_wu · 发表于 2014-2-26 21:20:02

刚试了我的DS1074看来不比20系列的差，哈哈

yu2007 · 发表于 2014-2-26 23:33:10

楼主是否是把示波器那个显示“点与点连接”打开了，显示得好乱啊，能否只让他更新点？

kunc · 发表于 2014-2-26 23:35:03

yu2007 发表于 2014-2-26 23:33
楼主是否是把示波器那个显示“点与点连接”打开了，显示得好乱啊，能否只让他更新点？

改天关掉试下

远行人 · 发表于 2014-2-27 08:32:57

没有以前见过的眼图清晰

bfsy · 发表于 2014-2-27 10:43:30

是不是，低速下能高取样的机子就效果好？

yu2007 · 发表于 2014-2-27 12:51:41

zhikai_wu 发表于 2014-2-26 21:20
刚试了我的DS1074看来不比20系列的差，哈哈

看这个图。应是把开发点点连接显示，建议把这个功能关了，再试一下.

hgjdwx · 发表于 2014-2-27 14:38:55

远行人发表于 2014-2-27 08:32
没有以前见过的眼图清晰

眼图是否清晰也不全在示波器，跟VCD还有播放的碟片也有关系

kunc · 发表于 2014-2-27 21:23:26

yu2007 发表于 2014-2-27 12:51
看这个图。应是把开发点点连接显示，建议把这个功能关了，再试一下.

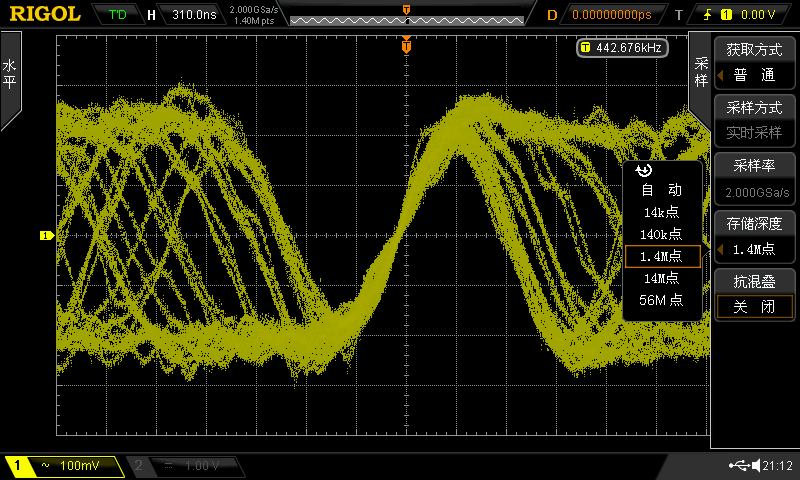

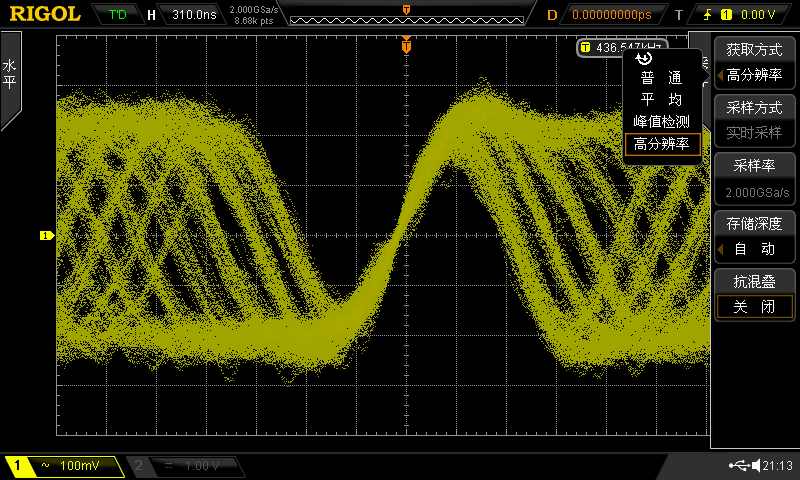

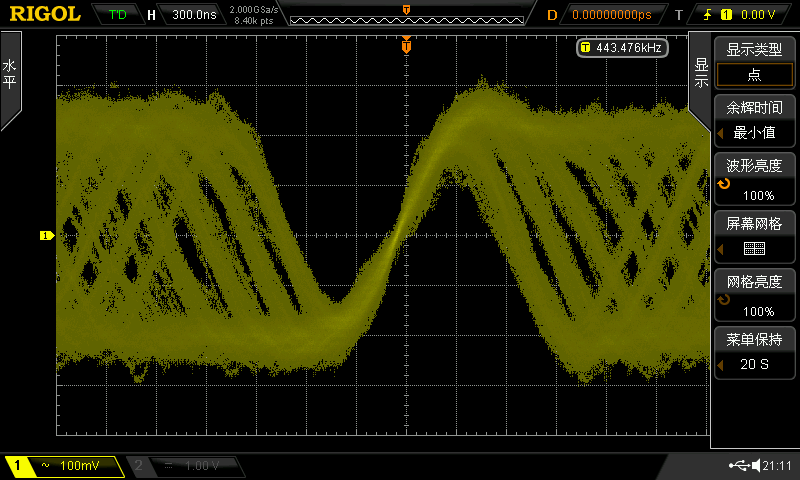

关了，顶楼已更新

marshallemon · 发表于 2014-2-27 22:23:06

不懂，高手讲解下

yu2007 · 发表于 2014-2-27 22:29:05

kunc 发表于 2014-2-27 21:23
关了，顶楼已更新

看了那图，还是和原来差不多，虽然波特更新率上去了，不知是不是他们的插值算法有点问题

。国产示波器还是得加油。

脑电安泰 · 发表于 2014-2-28 00:11:43

看这个还是模拟的好啊

hgjdwx · 发表于 2014-2-28 08:10:53

本帖最后由 hgjdwx 于 2014-2-28 08:12 编辑

打开辉度显示（非余辉）看看什么效果，估计更接近模拟示波器了

bj549 · 发表于 2024-2-5 09:20:33

感谢楼主分享。。
、
学习了，收藏了。
