求岩崎示波器SS7802原理图纸！

likaiwei · 发表于 2014-1-18 16:59:22

求岩崎SS7802示波器的原理图，特别是电源部分的，辅助电源的开关变压器烧坏了一直没有数据无法重新复制，那位好心的大侠如果有这电路原理图的发一份到我的邮箱12269565@qq.com,感谢您！这机器电源部分经常出问题开电源烧保险丝！

bfsy · 发表于 2014-12-24 16:33:19

图纸您找到了吗？是不是只有SS7810/04/05那本

帝星 · 发表于 2014-12-31 10:26:26

SS 7802-10电源部分图纸基本差不多，不同时期的图纸稍有区别，04 02变压器可以通用，这个可以自己绕制，以下是实测数据，绕制时注意同名端，各层之间注意绝缘。http://yunpan.cn/cyJXFdT28CUv9 提取码 502d

hu_lin · 发表于 2015-1-1 00:24:51

我一台DS－8617面板功能说明书都找不到，原理图就更不奢望了

布老虎 · 发表于 2015-1-2 15:26:39

本帖最后由布老虎于 2015-1-2 15:33 编辑

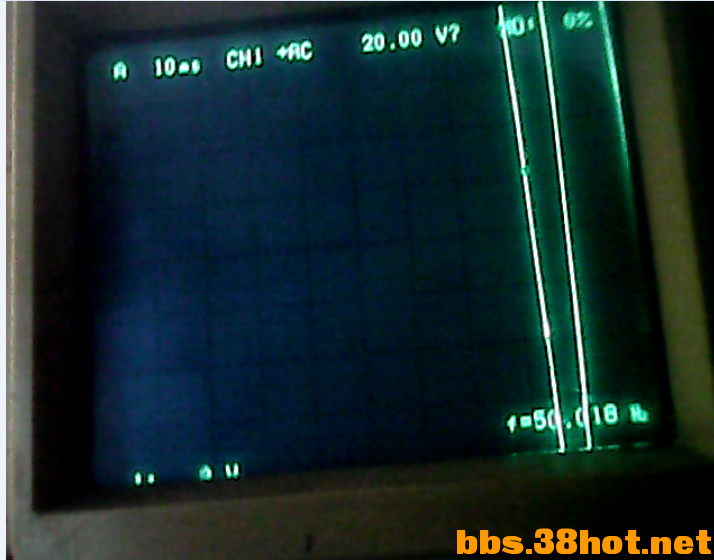

我的一台7802没有波形显示了，字符有，亮度，辉度也能调节，用手触摸探头，在屏幕的右边3分之一有干扰波,请高手指教

likaiwei · 发表于 2015-3-25 20:52:30

布老虎发表于 2015-1-2 15:26
我的一台7802没有波形显示了，字符有，亮度，辉度也能调节，用手触摸探头，在屏幕的右边3分之一有干扰波,请 ...

行扫描电路查下看

bfsy · 发表于 2015-5-22 16:05:21

帝星发表于 2014-12-31 10:26
SS 7802-10电源部分图纸基本差不多，不同时期的图纸稍有区别，04 02变压器可以通用，这个可以自己绕制，以 ...

SS7802(A)您有图纸吗？SS7810/04/05那本图不一样

帝星 · 发表于 2015-5-23 09:19:55

bfsy 发表于 2015-5-22 16:05
SS7802(A)您有图纸吗？SS7810/04/05那本图不一样

对不起朋友，没有7802图纸！！实物我对比过，04 和02区别很小，基本没有变动！！

hliuyong · 发表于 2017-6-20 15:24:46

SS7802是开关电路电源，SS7802A是换上了一个体积较大的变压器，为了尽可能减少变压器漏磁对视波管的干扰所以还是斜着固定的，该机取消了散热风扇。2台机器的电源完全不一样了，模拟数字电路板也不一样了，几个三端稳压芯片直接固定在显像管边上的机壳上了。
