Fluke8845电压档短路噪声测试

qqwintian

买了台二手8845A，生命不止，折腾不息！


总觉得数字变化太多，于是乎，开始进行噪声测试，少说话，多看图！

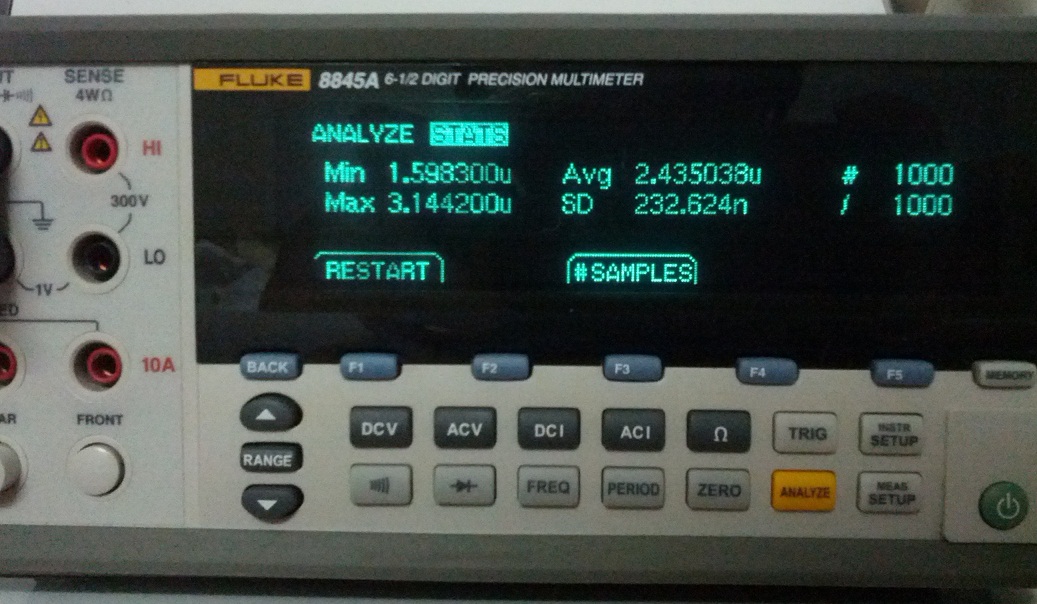

第一张是热机30分钟后，进行第一次1000个点测试，速度NPLC=10，量程100mV

图中看以看到，有1.5uV多一点的Vp-p噪声。SD为232.624n。其中平均值怎么都消不去。

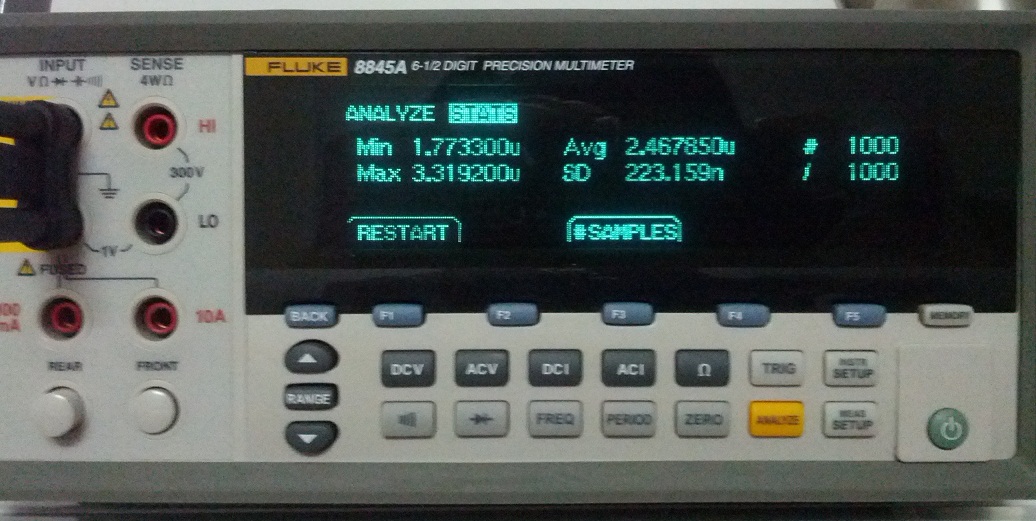

然后是第二张图，这是紧接着又测了一次，为了验证直流偏置是什么，这次我倒置了短路子。

看得出，噪声Vpp依然是1.5uV多一点，SD依然非常接近，是223.159n。短路子倒置了，但没看见偏置有什么变化！

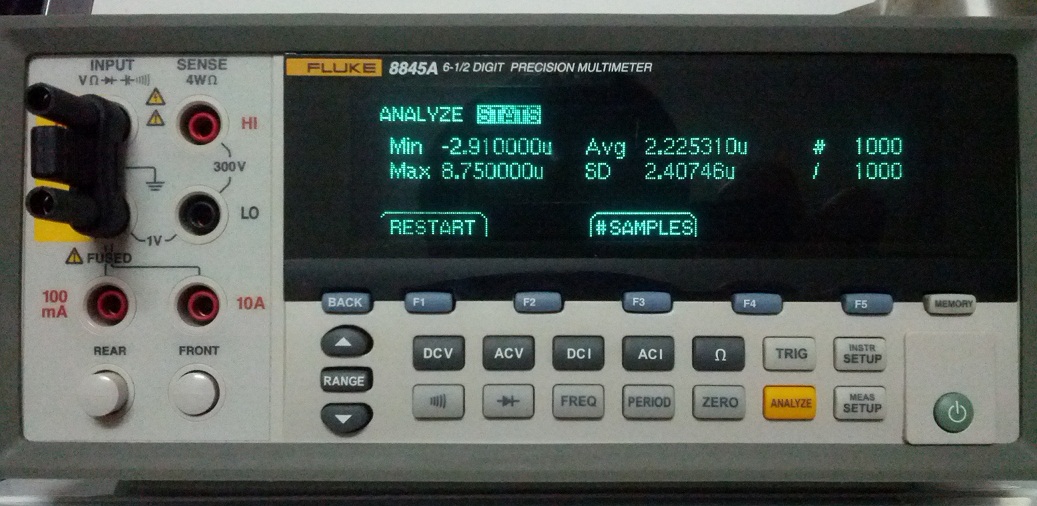

接下来第三张图，是量程变为10V档位，因为发现噪大，关闭了旁边很近的液晶显示器。其他条件不变。

额……Vpp似乎有点不对劲，但似乎是4个点的感觉，也就是分辨率就是2.91似的……（因为我一直在旁边看着，测了几次，都是这样）。
SD也悲剧了，SD=2.40746u，额额……

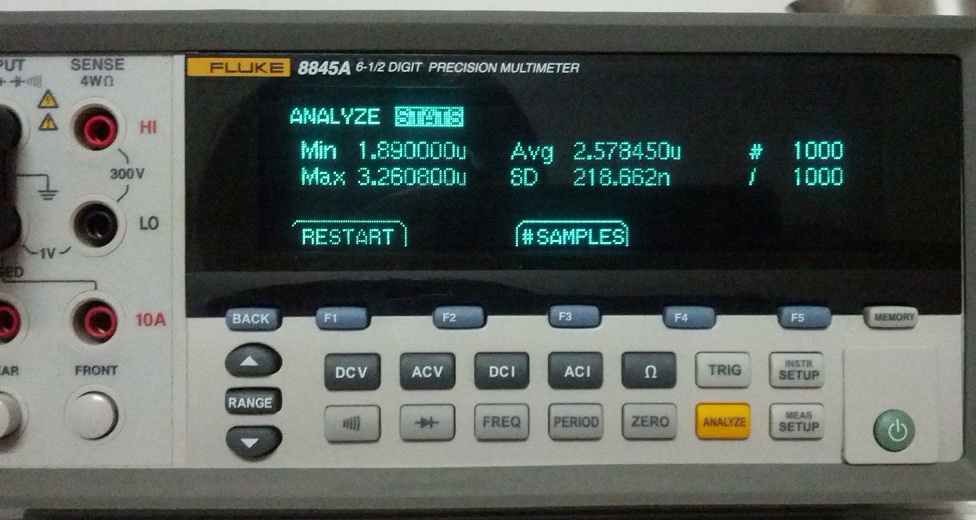

我赶紧切换回100mV量程，依然关闭旁边很近的液晶显示器，然后又测了一次：

看得出，噪声稍微好一点，也可能是预热有45分钟了，也可能是显示器关了，也……(没那么多可能性)

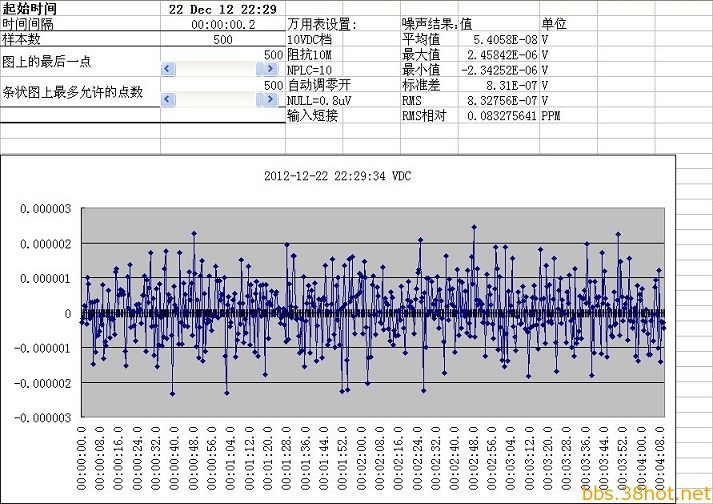

最后一张图是坛友的精华帖的图，那位仁兄测试了他的34410，拿来截图一下：


看的出，人家10V档位，都是NPLC=10。但是人家Vpp噪声才4.8uV！标准差是SD=831n！

而我的是SD=2.41u！差了整整3倍啊？？？

mercyau

很不错了啊。要不你在交流电源输入那再增加一个好点的二级交流滤波器看看

清水楼台

mercyau 发表于 2013-8-27 21:28
很不错了啊。要不你在交流电源输入那再增加一个好点的二级交流滤波器看看

做好接地！~~不然滤波白做！

qqwintian

帖子里面顺便问一下，这个软件版本似乎非常低，不是2008年以后的。少了很多功能。

个人有办法自己升级吗？

xuplastic

hp的多斜积分模数转换技术应用到了巅峰，线性和噪音无人能敌

shunzi3

这个型号的表三年前好像修过，用料很一般，用的好像是LT的24BIT-SPI类型ADC，长期稳定性不是太好！基本上两年就要校准了！

qqwintian

shunzi3 发表于 2013-8-28 09:20
这个型号的表三年前好像修过，用料很一般，用的好像是LT的24BIT-SPI类型ADC，长期稳定性不是太好！基本上两 ...

仁兄，能详细说说吗?
我看有2008年免费升级，估计也是为了解决一些问题吧？但是硬件应该不会改，改的是软件。

如果说用的集成型Σ-δ型ADC，那确实与积分型不可比，但是似乎稳定性和这个无关吧，稳定性是基准的事情，ADC只是噪声和线性度不行！

shunzi3

基准当时没太仔细看，但肯定不是1000，好像是个不太常见的型号！

天风雪雨

6位半的表白痴才会用LTZ1000做基准，8845的基准就是最常见的LM399
