几年没有发过DIY 10V基准了，但DIY的脚步并未停下，一直在对PWM 10V的指标精雕细琢，特别是PWM基准的诟病，噪音指标。样品送过两家一级计量站考核，主要的技术指Z标不差于经典的FLUKE 732B.

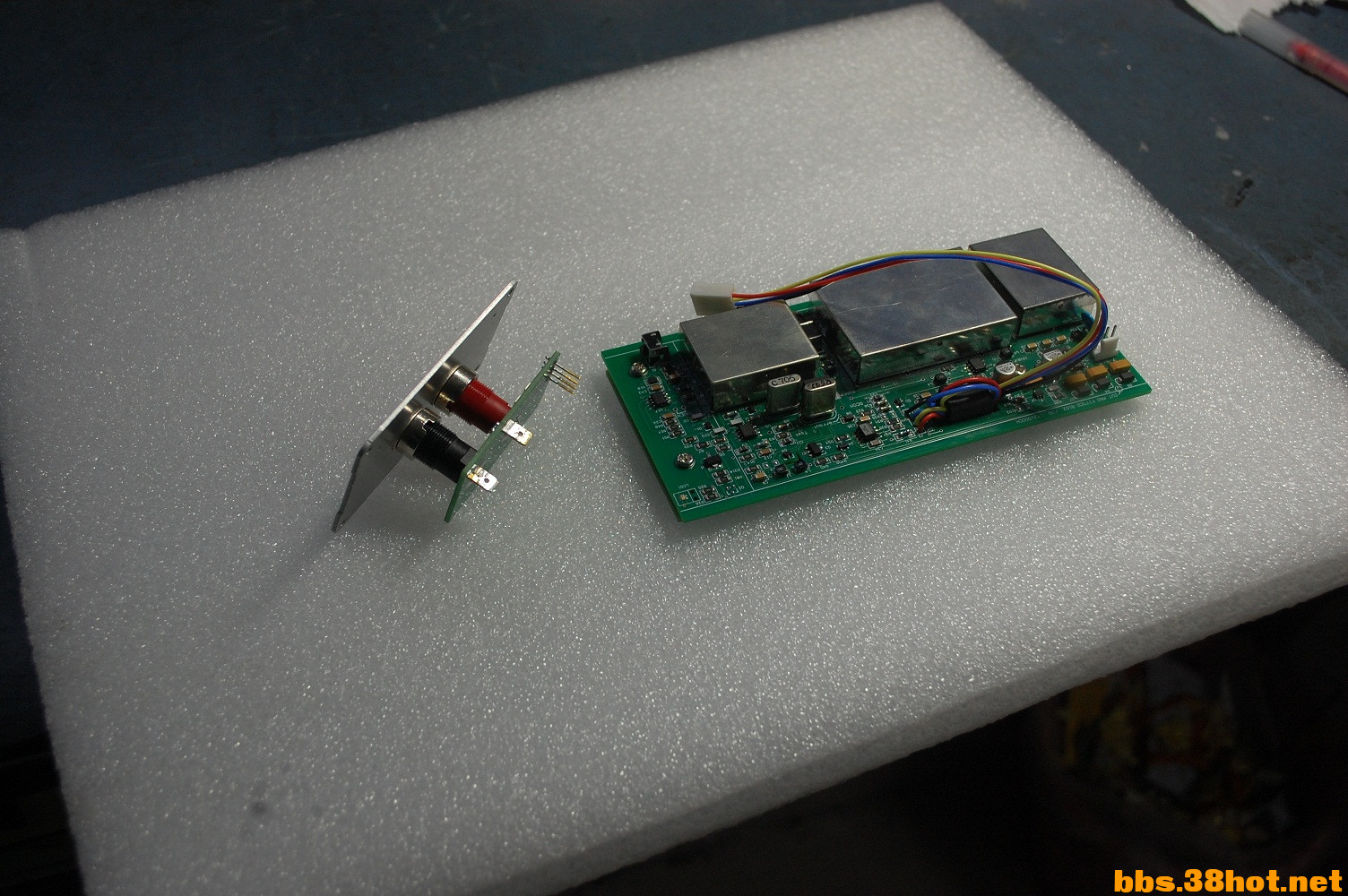

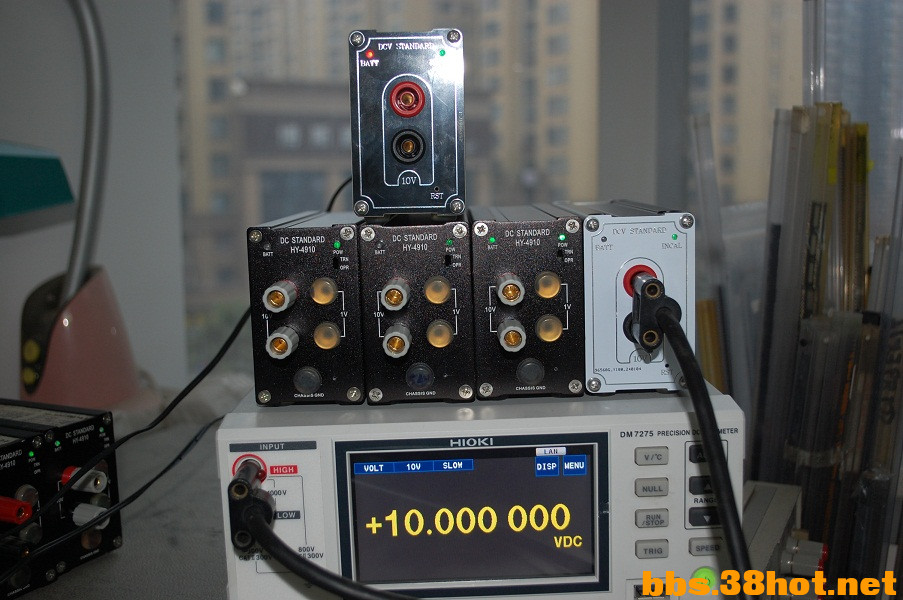

爱好者拥有732B的可能性不多，哪怕二手的也可以换辆低配的五菱神车。年底稍微有点闲，为爱好者提炼了一款小巧精致的PWM 10V基准，体积与4包香烟大小相当，功能实现10V输出，并内置5AH电池及其充放电控制电路，并有掉电和LTZ的恒温监控INCAL指示。
技术指标：
供电电压：DCV 9-11v， 100mA.充电状态400mA
工作环境温度：12-33℃
输出电压精度： 10.000000v±2uV
调节细度： 5uV步进
低频噪音：1.3~1.6uVpp (0.1-10Hz)
宽带噪音：小于6uVrms (1-10KHz)，对比，wavetek 7000为4.5uVrms，福禄克5720A的10V输出为50uVrms
温度系数：小于0.03PPM(16-28℃），小于0.05ppm（12-33℃）
长期稳定度：新作的无考核，不乱说，具体以实际考核为准。根据以往经验数据，8-9成的可以在2ppm/y，3成的在0.6ppm/y.
面板指示功能说明：
面板幅面小，指示简洁设计，仅有左右两个双色LED指示功能。
左边的LED指示电池的充放电状态，红色表示正在正常充电中，绿色充电完成。电池供电工作时，LED不亮，如果LED闪烁红色，表示电池欠压了，需要及时充电。电池亏电过多，开始是预充电状态，红绿交替闪烁。
右边为工作指示灯，初次上电为红色，2分钟后，用大头针从右下角的小孔，按压一下复位，灯变绿色，为正常工作状态。如果出现基准板子的供电消失，二次上电，灯会变红，指示出现过掉电，基准值要重新标定。如果LTZ的恒温失效，这个灯也会变红色，并且复位也不会变绿，必须先排除故障。
价格2500元全套成品，包含适配器。
数量仅有5个，其中3个可以可以自己增加9/1K孪生金封电阻，获得1V输出。
补充内容 (2024-1-29 10:42):
补充说明：少量元件为二手，LTZ1000，金封电阻均为全新，关键运放全新贸泽进口原装 |
