2DW23x类国产基准管恒温区间

longshort · 发表于 2012-6-29 08:23:01

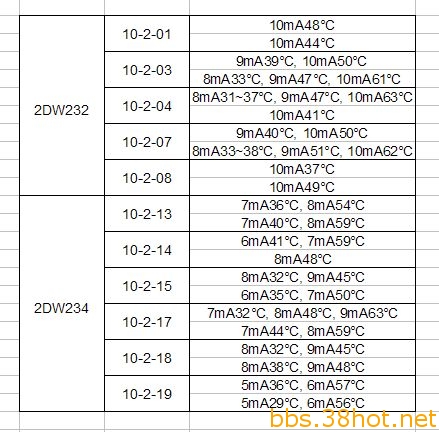

基准管的恒温区间有一个合适的范围，这个范围一般认为在45C~60C之间，这个温度范围内的基准管工作比较稳定，噪声较小。手头还剩下11个未用掉的2DW23x型管，对它们的零温度系数点的工作电流进行了较粗的测定，未记录曲线，仅将结果列表作为参考。


中列是管子的编号，右边是工作电流列表。
一个趋势是，2DW232的恒温工作电流区间向较高电流处移动，而2DW234的恒温工作电流区间却向较低方向移动。

youngliu · 发表于 2012-6-29 08:48:08

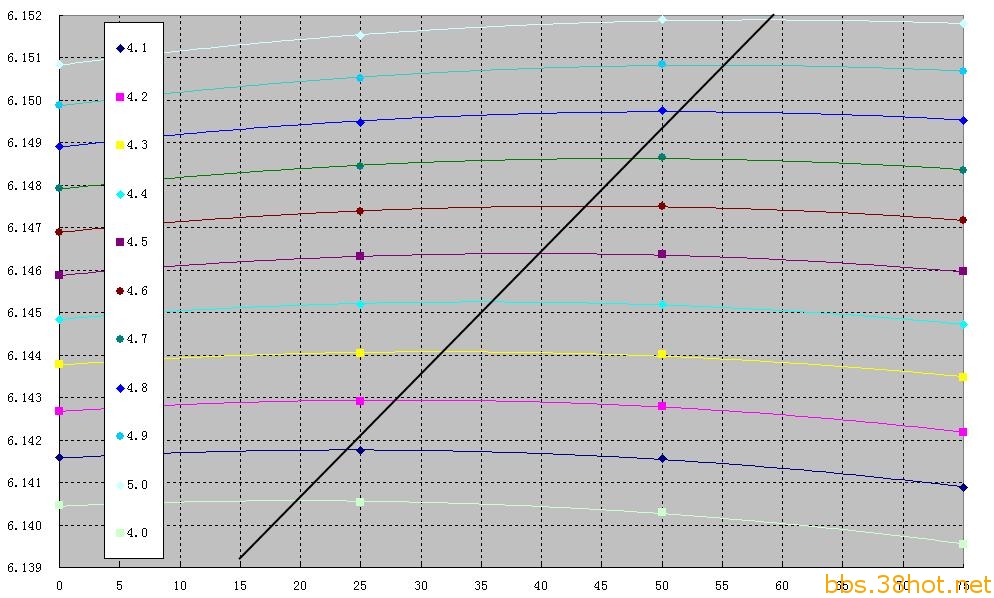

不管是232还是234，规律还是Iz增大，0温度系数点温度上升，大约是1mA 13~15度的样子。与我以前测试的232不太相同，我测试的似乎0温度系数温区较宽，Iz变化0.1mA 0 温度系数温度大约变化4度

a-fly · 发表于 2012-6-29 12:33:32

前面二位测试采用的是连续电流还是脉冲电流？
这是否会影响结果？

youngliu · 发表于 2012-6-29 12:38:28

我测试时是连续电流，放在高低温箱里面测试的，有强制循环，电流也比较小，估计自热影响比较小

longshort · 发表于 2012-6-29 15:40:26

连续电流测试。管子的自热恐怕也不能忽视，我将绑定温度探头的管子放至室温，然后接上10mA电流测试，待数值稳定下来之后，温度表上升了8度，也就是管壳表面有8度的温升。工作电流不同，温升也相应变化。

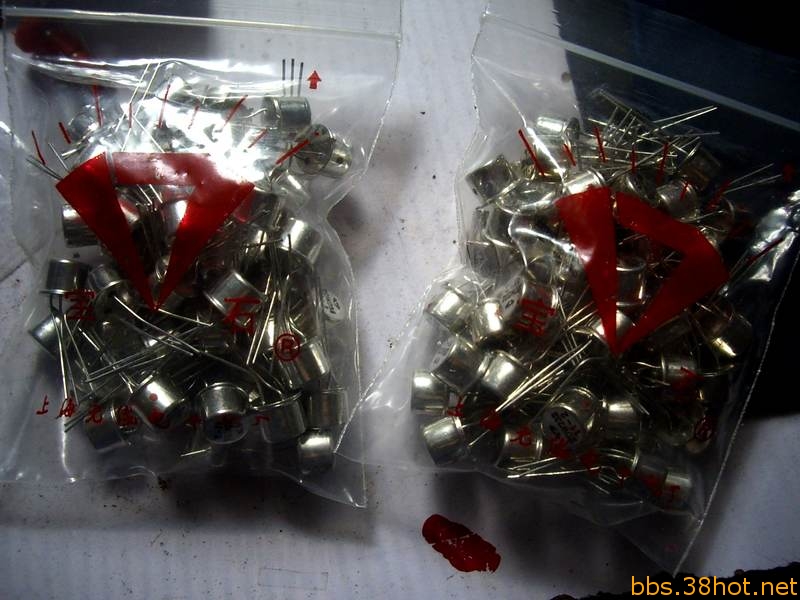

今天上午去进了100个管子，232五十个，234五十个，1.5元一个。编号有点怪，都是“-2”，232是11年的，234是12年的。按一般规则，这都是第二批次？难道每年只生产两批次？以前买的“10-2”也是同样后缀。


记得以前lymex提起过，有一种“软热冲击老化法”，我想试试效果如何。

youngliu · 发表于 2012-6-29 16:01:57

11-2、12-2不是代表11年2月、12年2月？对国产器件不熟悉
你这些都不是镀金脚的，我买辽宁的是镀金脚的

youngliu · 发表于 2012-6-29 16:47:06

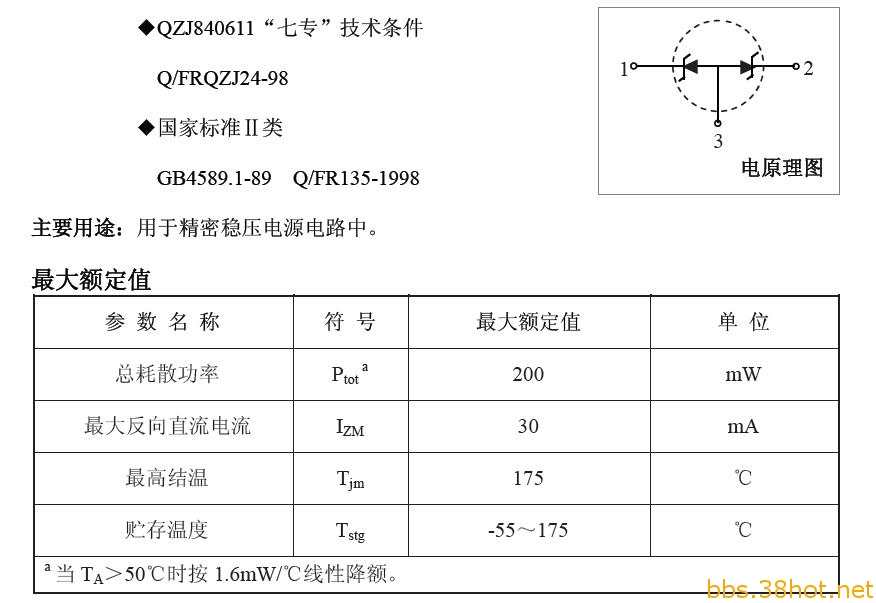

2DW23X的额定功耗是200mW，最大Iz是30mA，结-环境热阻是625摄氏度/瓦，200mW温升有125度。

我测试时的电流在5mA以下，功耗31mW，即使在静止空气条件下自热导致的结温升也不到20度。有强制循环的，结环境热阻要低很多，自热温升应该小得多。

longshort · 发表于 2012-6-29 16:50:24

怪不得那边是要贵些，不过镀金和镀锡，使用上的区别也看不出来。

boingo · 发表于 2012-6-29 21:00:12

a-fly · 发表于 2012-6-29 21:03:42

这个东西的噪声如何？二位有较详细的数据吗？
我手头有四十几只，很想拿他们整一个土基准，恒温并且用30只以上并联以降低噪声。

youngliu · 发表于 2012-6-29 21:37:17

a-fly:这个东西的噪声如何？二位有较详细的数据吗？
我手头有四十几只，很想拿他们整一个土基准，恒温并且用30只以上并联以降低噪声。 (2012-06-29 21:03)

30只都做在一块板上功耗、体积都不小了，恒温不好做了

longshort · 发表于 2012-6-29 22:15:28

a-fly:
这个东西的噪声如何？二位有较详细的数据吗？
我手头有四十几只，很想拿他们整一个土基准，恒温并且用30只以上并联以降低噪声。

这东西的噪声并不大，主要看是哪个年代的产品，我手里有一批160多个九十年代前期生产的231、232、233、234，在恒流源上就能看出噪声不小，峰峰值上下抖动达几百微伏，和普通稳压管无异。现在的23x看不出这种大幅度的噪声，10uV级别的变化速率和大小与399之类相当，很难区分。

longshort · 发表于 2012-7-3 08:45:05

a-fly:
这个东西的噪声如何？二位有较详细的数据吗？
我手头有四十几只，很想拿他们整一个土基准，恒温并且用30只以上并联以降低噪声。

见：https://bbs.38hot.net/read.php?tid=24368&page=e#a
