高导磁率的坡莫合金环型铁芯

djh200800

高导磁率的坡莫合金环型铁芯,是制作高精度感应分压器和弱信号高精度交流信号设备的关键器件.
利用绕组间的强磁耦合作用，提供与绕组匝数成正比关系的高准确度电压比值的电测量仪器.一般单盘感应分压器可以获得1/11 倍数的比率,图2中的单盘感应分压器可以获的1/100的高精度分压比.
常用的感应分压器,空载时比率值的相对误差为10[sup]-5[/sup]～10[sup]-8[/sup],工作频率可以从几十赫兹到几十千赫兹.。感应分压器除作为高准确度的分压器使用外，还经常作为声频交流电桥的实数比率臂和可调臂使用。
图1中的坡莫合金环型铁芯尺寸为Φ60mm x Φ40mm x 15mm宽,材料厚度约为0.08mm,材料是1J86,是80年代从上海刚铁研究院定制的.
是冷轧带再经过严格的退火处理,铁芯表面上过一成蜡,外壳是有机玻璃罩保护,可以有效防止铁芯在运输和使用中变形.

图2是绕制好的感应分压器.

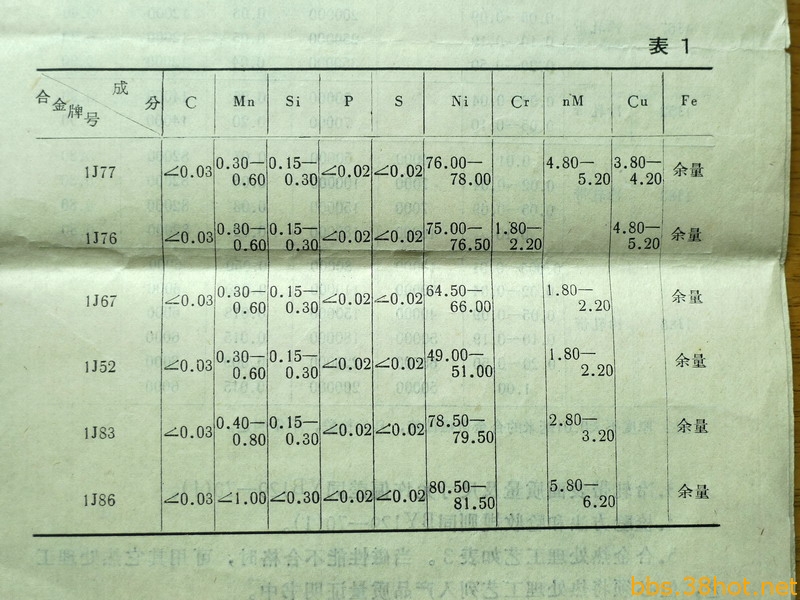

表中是坡莫合金的国家标准.

kingsabbit

楼主保存的东西应该扫描进电脑吧

长毛

我也有几个进口的，体积比这个要大一倍以上。

2020482

用这铁芯绕音频变压器不错。
