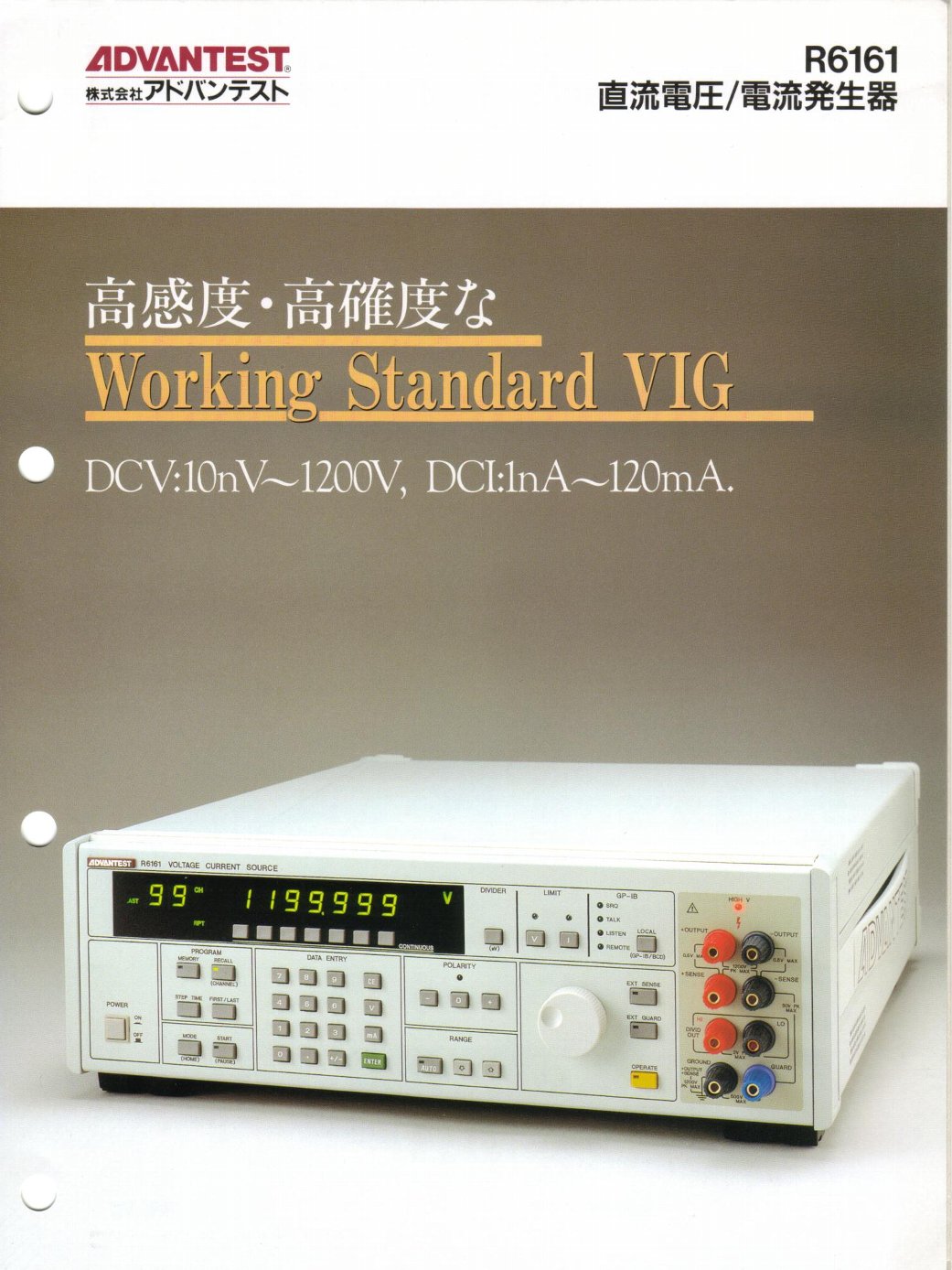

 アドバンテスト Ｒ６１６１ ６桁半 直流標準電圧電流発生器
アドバンテスト Ｒ６１６１ 直流電圧／電流発生器 ６桁半 直流標準電圧電流発生器
１０ｎＶ～１１９９．９９９V １ｎＡ～１１９．９９９９ｍＡ オートレンジまたは固定レンジ

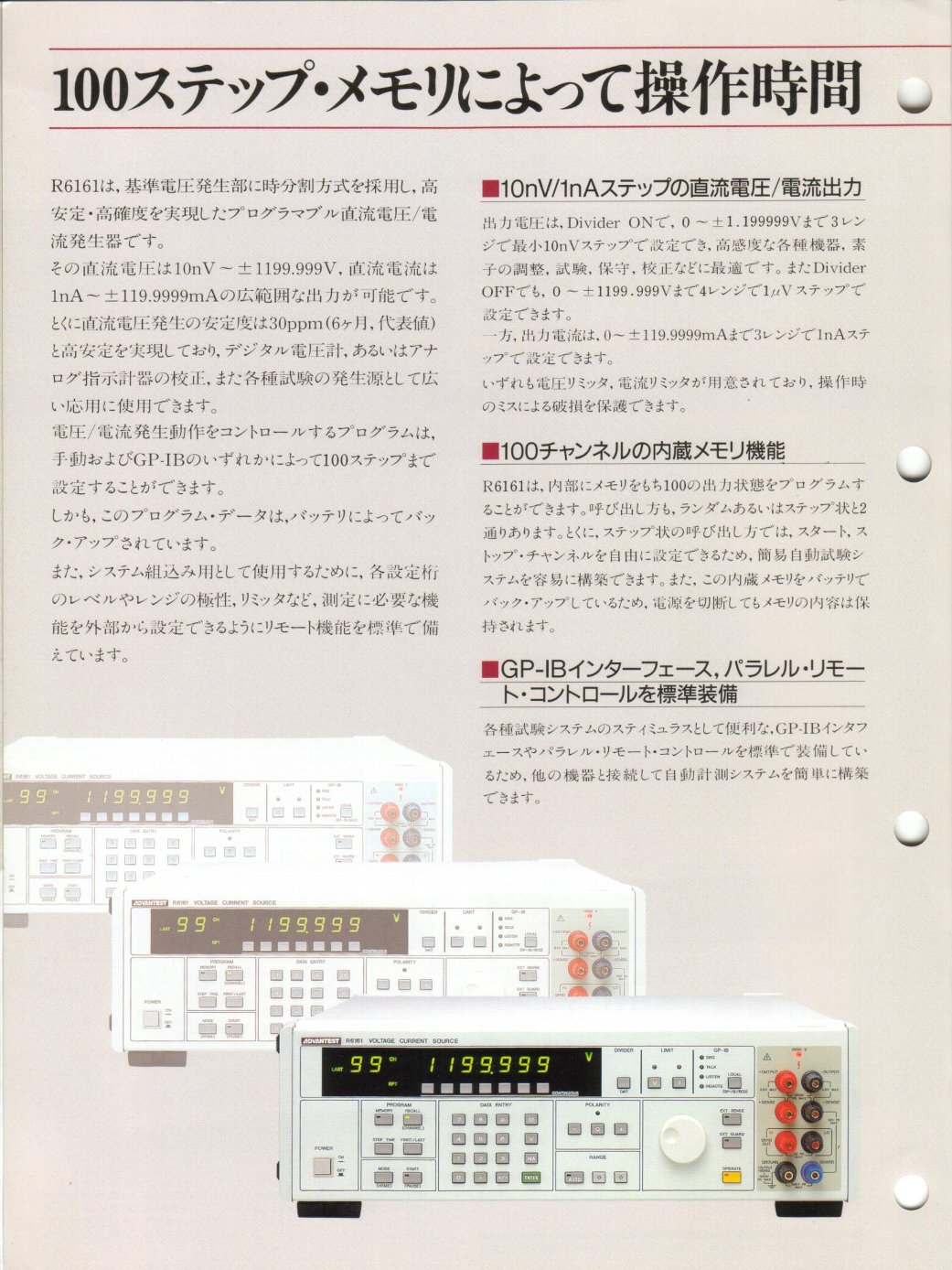

最大設定 １１９９９９９ １００チャンネルのメモリ内蔵機能

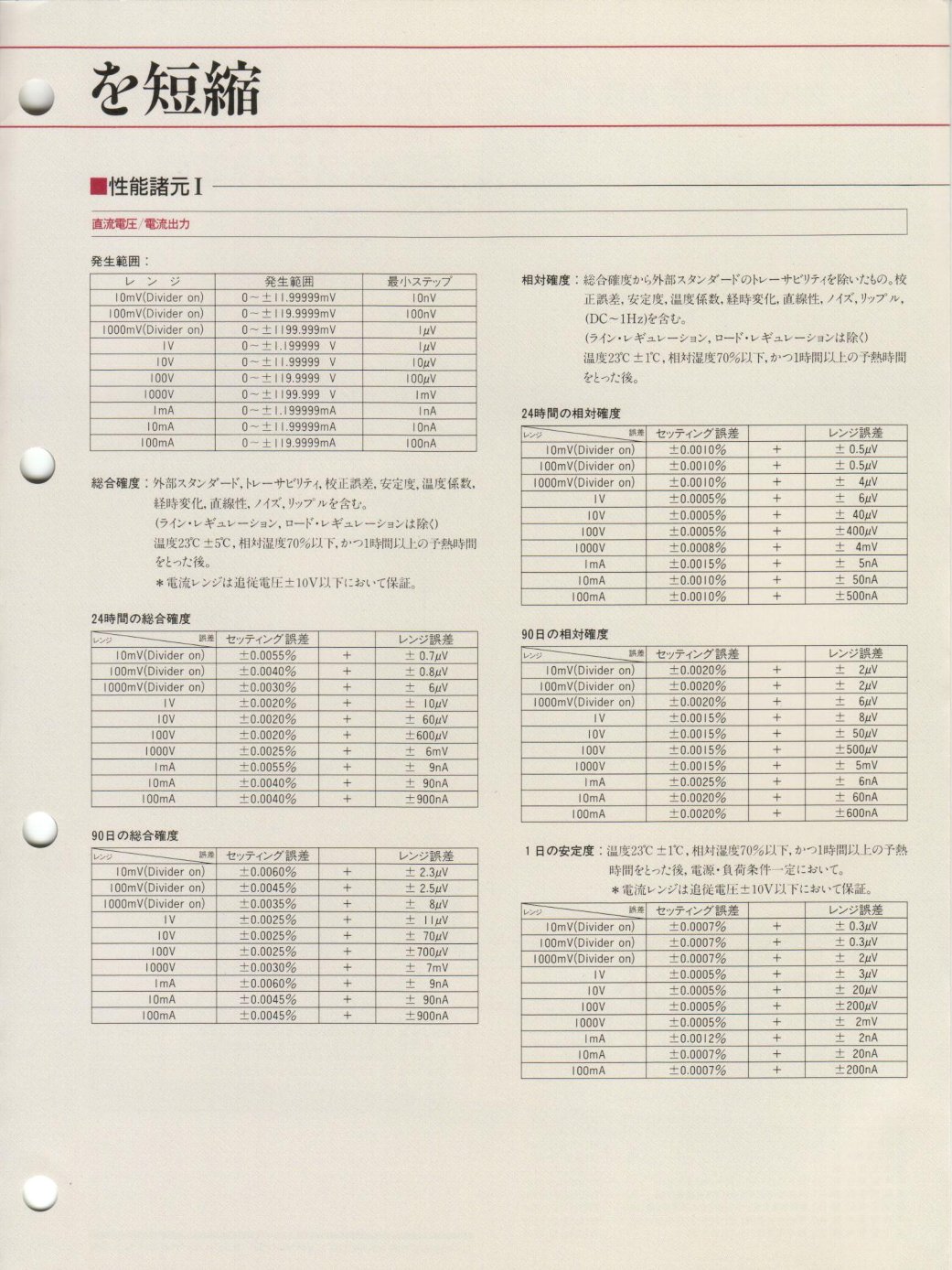

直流電圧発生 ７レンジ（１０ｍＶ、１００ｍＶ、１０００ｍＶ、１Ｖ、１０Ｖ、１００Ｖ、１０００Ｖ） １０ｎＶ～１２００Ｖ
２４時間 安定度 ０．０００７％＋０．００３０％（１０ｍＶレンジ）
２４時間 安定度 ０．０００７％＋０．０００３％（１００ｍＶレンジ）
２４時間 安定度 ０．０００７％＋０．０００２％（１０００ｍＶレンジ）
２４時間 安定度 ０．０００５％＋０．０００３％（１Ｖレンジ）
２４時間 安定度 ０．０００５％＋０．０００２％（１０Ｖ、１００Ｖ、１０００Ｖレンジ）
９０日間絶対確度 ０．００６０％＋０．０２３０％（１０ｍＶレンジ）
９０日間絶対確度 ０．００４５％＋０．００２５％（１００ｍＶレンジ）
９０日間絶対確度 ０．００３５％＋０．０００８％（１０００ｍＶレンジ）
９０日間絶対確度 ０．００２５％＋０．００１１％（１Ｖレンジ）
９０日間絶対確度 ０．００２５％＋０．０００７％（１０Ｖ、１００Ｖレンジ）
９０日間絶対確度 ０．００３０％＋０．０００７％（１０００Ｖレンジ）

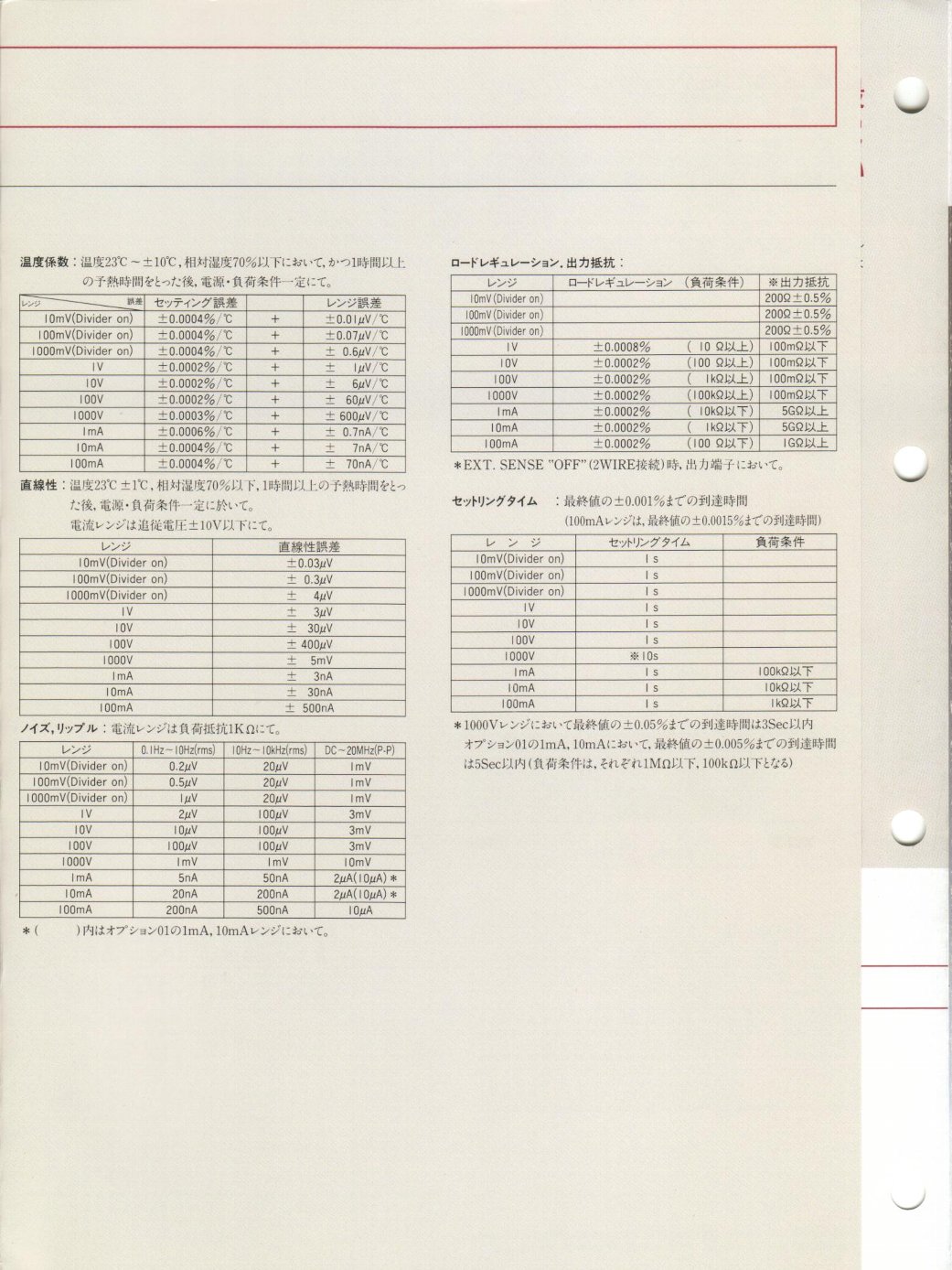

直線性誤差 ０．０００３％（１０ｍＶ、１００ｍＶ、１Ｖ、１０Ｖレンジ）
０．０００４％（１０００ｍＶ、１００Ｖレンジ）
０．０００５％（１０００Ｖレンジ）

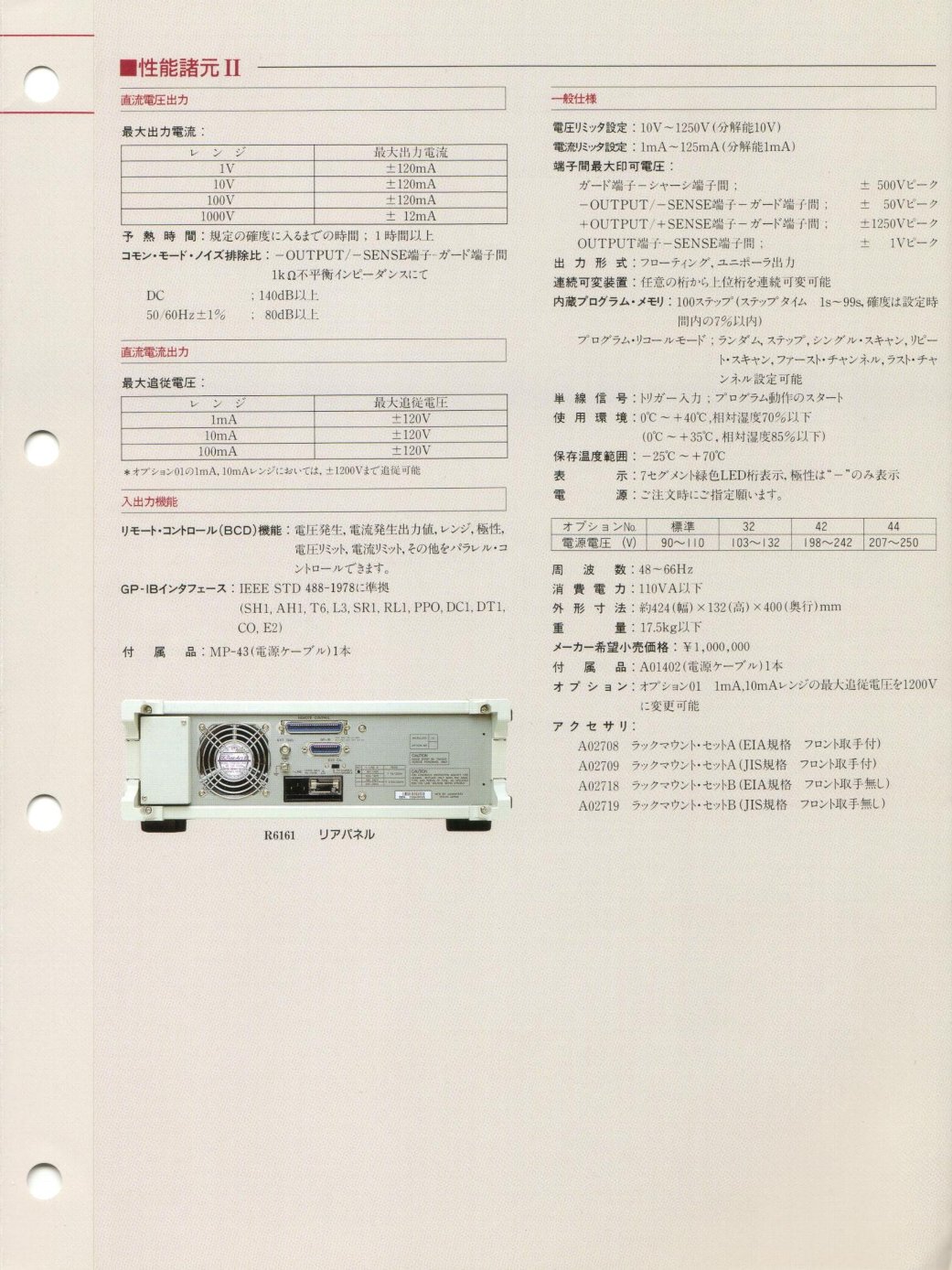

最大負荷電流 １２０ｍＡ（１Ｖ、１０Ｖ、１００Ｖレンジ） １２ｍＡ（１０００Ｖレンジ）
電圧リミッター １０Ｖ～１２５０Ｖ（１０Ｖ分解能）
出力抵抗 １０ｍＶ、１００ｍＶ、１０００ｍＶレンジ：２００Ω±０．５％
１Ｖ、１０Ｖ、１００Ｖ、１０００Ｖレンジ：１００ｍΩ以下
＊１０ｍＶ、１００ｍＶ、１０００ｍＶレンジはＤｉｖｉｄｅｒ ＯＮ、Ｄｉｖｉｄｅｒ出力端子から出力
＊１０００ｍＶレンジと１Ｖレンジの短時間安定度比較では１０００ｍＶレンジのほうがゼロ安定度が良い。
直流電流発生 ３レンジ（１ｍＡ、１０ｍＡ、１００ｍＡ） １ｎＡ～１２０ｍＡ
２４時間 安定度 ０．００１２％＋０．０００２％（１ｍＡレンジ）
２４時間 安定度 ０．０００７％＋０．０００２％（１０ｍＡ、１００ｍＡレンジ）
９０日間絶対確度 ０．００６０％＋０．０００９％（１ｍＡレンジ）
９０日間絶対確度 ０．００４５％＋０．０００９％（１０ｍＡ、１００ｍＡレンジ）
直線性誤差 ０．０００３％（１ｍＡ、１０ｍＡレンジ）
０．０００５％（１００ｍＡレンジ）
出力追従電圧 １２０Ｖ（全レンジ）
電流リミッター １ｍＡ～１２５ｍＡ（１ｍＡ分解能）
出力抵抗 １ｍＡ、１０ｍＡレンジ：５ＧΩ以上
１００ｍＡレンジ：１ＧΩ以上
＊２４時間安定度、直線性誤差は２３℃±１℃、９０日間絶対確度は２３℃±５℃で規定
短時間安定度 １０Ｖレンジ ±（０．００００５％＋０．００５ｍＶ）
ただし、１０分間、±０．５℃、電気計測超精密研究所で校正時のみ
絶対直線性誤差、電源電圧変動誤差（電源電圧±０．２Ｖ以上）は含みません。
予熱時間 ６０分（規定の確度に入るまでの時間）
セットリングタイム（最終値の±０．００１％までの到達時間） １秒（１０００Ｖレンジのみ１０秒）
外形寸法 ４２４（幅）×１３２（高）×５００（奥行）ｍｍ 重量 約１７．５ｋｇ
２００３．１１．２５ 校正・調整済（下記の各（参考）データは校正・調整前です。）
（使用標準器 ＨＰ３４５８Ａ（Ｓ１）、ＨＰ３４５８Ａ（Ｓ２）、フルーク７４２Ａ、フルーク７２０Ａ）
（参考）直線性試験データ（使用標準器ＨＰ３４５８Ａ（Ｓ１）、ＨＰ３４５８Ａ（Ｓ２）、フルーク７４２Ａ、フルーク７２０Ａ）
直線性試験校正精度 ±（読みのｐｐｍ＋レンジのｐｐｍ）
０．１＋０．１（１０Ｖレンジ） ０．３＋０．２（１Ｖ、１０００ｍＶレンジ）
０．３＋０．１（１００Ｖレンジ） ０．５＋１．０（１００ｍＶレンジ）
０．７＋０．１（１００～ ５００Ｖ：１０００Ｖレンジ） １．２＋０．１（ ５００～ ７００Ｖ：１０００Ｖレンジ）
１．５＋０．１（７００～ ８００Ｖ：１０００Ｖレンジ） １．８＋０．１（ ８００～ ９００Ｖ：１０００Ｖレンジ）
２．０＋０．１（９００～１０００Ｖ：１０００Ｖレンジ） ２．２＋０．１（１０００～１１００Ｖ：１０００Ｖレンジ）
０．７＋０．２（１ｍＡレンジ） ０．８＋０．２（１０ｍＡレンジ） １．０＋１．０（１００ｍＡレンジ）
＊直線性試験・校正：計算後の校正値はゼロ誤差、レンジの１００％の時の読みの誤差を除いた計算値
Ｒ６１６１の設定値 計算後の校正値 Ｒ６１６１の設定値 計算後の校正値
１０Ｖレンジ １０Ｖレンジ
００．０００００ ００．００００００ ００．０００００ ００．００００００
０１．０００００ ００．９９９９９８ ００．１００００ ００．１００００３
０２．０００００ ０１．９９９９９９ ００．２００００ ００．２０００００
０３．０００００ ０３．０００００２ ００．３００００ ００．３００００５
０４．０００００ ０４．０００００２ ００．４００００ ００．４００００２
０５．０００００ ０５．００００００ ００．５００００ ００．５００００６
０６．０００００ ０５．９９９９９９ ００．６００００ ００．６００００４
０７．０００００ ０６．９９９９９９ ００．７００００ ００．７００００３
０８．０００００ ０７．９９９９９９ ００．８００００ ００．８００００３
０９．０００００ ０８．９９９９９９ ００．９００００ ００．９００００８
１０．０００００ １０．００００００ ０１．０００００ ００．９９９９９８
１１．０００００ １１．０００００４ ０１．１００００ ０１．１０００００
１１．９９９００ １１．９９９００３ １０．０００００ １０．００００００
Ｒ６１６１の設定値 計算後の校正値 Ｒ６１６１の設定値 計算後の校正値
１００ｍＶレンジ １０００ｍＶレンジ
０００．００００ ０００．００００ ００００．０００ ００００．００００
０１０．００００ ０１０．００００ ０１００．０００ ０１００．０００２
０２０．００００ ０２０．００００ ０２００．０００ ０１９９．９９９９
０３０．００００ ０２９．９９９９ ０３００．０００ ０２９９．９９９８
０４０．００００ ０４０．００００ ０４００．０００ ０３９９．９９９６
０５０．００００ ０５０．００００ ０５００．０００ ０４９９．９９９９
０６０．００００ ０６０．００００ ０６００．０００ ０５９９．９９９７
０７０．００００ ０６９．９９９９ ０７００．０００ ０６９９．９９９６
０８０．００００ ０７９．９９９９ ０８００．０００ ０７９９．９９９２
０９０．００００ ０８９．９９９９ ０９００．０００ ０８９９．９９９７
１００．００００ １００．００００ １０００．０００ １０００．００００
１１０．００００ １０９．９９９９ １１００．０００ １１００．０００３
１１９．９９００ １１９．９８９９ １１９９．９００ １１９９．９００６
Ｒ６１６１の設定値 計算後の校正値 Ｒ６１６１の設定値 計算後の校正値
１Ｖレンジ １００Ｖレンジ
０．００００００ ０．０００００００ ０００．００００ ０００．０００００
０．１０００００ ０．０９９９９９７ ０１０．００００ ００９．９９９９９
０．２０００００ ０．２０００００１ ０２０．００００ ０２０．０００００
０．３０００００ ０．２９９９９９８ ０３０．００００ ０３０．００００４
０．４０００００ ０．４００００００ ０４０．００００ ０４０．００００２
０．５０００００ ０．４９９９９９７ ０５０．００００ ０５０．００００２
０．６０００００ ０．５９９９９９７ ０６０．００００ ０６０．０００００
０．７０００００ ０．６９９９９９７ ０７０．００００ ０７０．０００００
０．８０００００ ０．８０００００１ ０８０．００００ ０８０．００００４
０．９０００００ ０．９０００００１ ０９０．００００ ０９０．００００１
１．００００００ １．０００００００ １００．００００ １００．０００００
１．１０００００ １．０９９９９９６ １１０．００００ １１０．００００２
１．１９９９００ １．１９９８９９６ １１９．９９００ １１９．９８９９５
Ｒ６１６１の設定値 計算後の校正値 Ｒ６１６１の設定値 計算後の校正値
１０００Ｖレンジ １ｍＡレンジ
００００．０００ ００００．０００ ０．００００００ ０．００００００
０１００．０００ ０１００．０００ ０．１０００００ ０．１０００００
０２００．０００ ０２００．０００ ０．２０００００ ０．２０００００
０３００．０００ ０３００．０００ ０．３０００００ ０．３００００１
０４００．０００ ０４００．０００ ０．４０００００ ０．４００００１
０５００．０００ ０５００．０００ ０．５０００００ ０．５０００００
０６００．０００ ０６００．０００ ０．６０００００ ０．６０００００
０７００．０００ ０７００．０００ ０．７０００００ ０．７０００００
０８００．０００ ０８００．０００ ０．８０００００ ０．８０００００
０９００．０００ ０９００．０００ ０．９０００００ ０．９０００００
１０００．０００ １０００．０００ １．００００００ １．００００００
１１００．０００ １１００．０００ １．１０００００ １．１００００１
１１９９．９９９ １２００．００ １．１９９９００ １．１９９９０１
Ｒ６１６１の設定値 計算後の校正値 Ｒ６１６１の設定値 計算後の校正値
１０ｍＡレンジ １００ｍＡレンジ
００．０００００ ００．０００００ ０００．００００ ０００．００００
０１．０００００ ０１．０００００ ０１０．００００ ０１０．００００
０２．０００００ ０２．０００００ ０２０．００００ ０１９．９９９９
０３．０００００ ０３．０００００ ０３０．００００ ０２９．９９９９
０４．０００００ ０４．０００００ ０４０．００００ ０３９．９９９９
０５．０００００ ０５．０００００ ０５０．００００ ０４９．９９９９
０６．０００００ ０５．９９９９９ ０６０．００００ ０５９．９９９９
０７．０００００ ０７．０００００ ０７０．００００ ０６９．９９９９
０８．０００００ ０８．０００００ ０８０．００００ ０７９．９９９９
０９．０００００ ０９．０００００ ０９０．００００ ０９０．００００
１０．０００００ １０．０００００ １００．００００ １００．００００
１１．０００００ １１．００００１ １１０．００００ １１０．００００
１１．９９９００ １１．９９９０２ １１９．９９００ １１９．９９０１

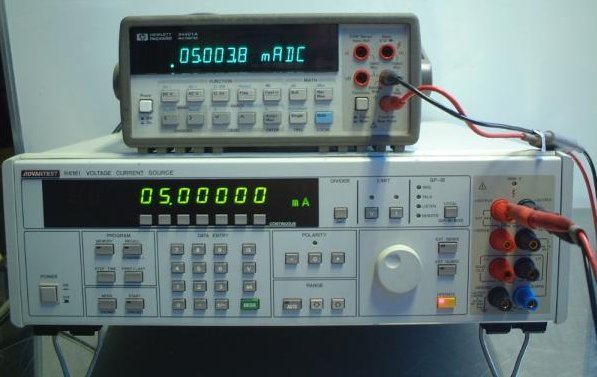

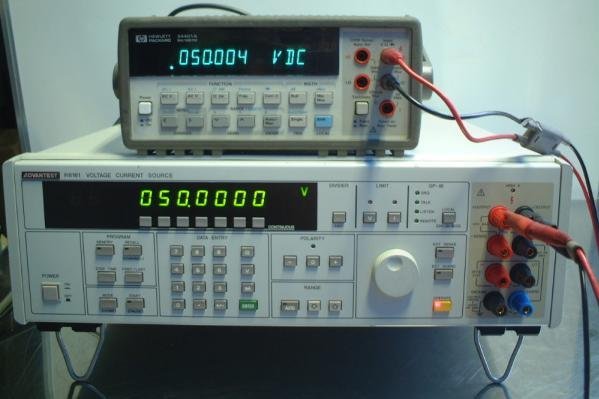

（参考）短時間安定度試験データ（使用標準器ＨＰ３４５８Ａ（Ｓ１）、ＨＰ３４４２０Ａ、フルーク７４２Ａ）
短時間安定度試験相対校正精度 ±（読みのｐｐｍ） １０分間 ＊すべて相対値
１０（１ｍＶ） ２（１０ｍＶ） ０．５（１００ｍＶ） （ＨＰ３４４２０Ａ）
０．４（１Ｖ） ０．２（１０Ｖ） ０．６（１００Ｖ、５００Ｖ） （ＨＰ３４５８Ａ（Ｓ１）、フルーク７２０Ａ）
１（０．１ｍＡ） ０．８（１ｍＡ） ０．９（１０ｍＡ） ０．９（１００ｍＡ）（ＨＰ３４５８Ａ、フルーク７４２Ａ）
＊試験条件 ±０．５℃ １分間以上出力後、約１分間測定 ＮＰＬＣ１００ すべて固定レンジを使用
Ｒ６１６１設定値 測定値 Ｒ６１６１設定値 測定値
１０．０００００ｍ １０ｍＶ ０１．０００００ｍ １ｍＶ
最小値 １０．０００４９０ 最小値 ０１．０００４１６
平均値 １０．０００４９５ 平均値 ０１．０００４１９
最大値 １０．０００４９８ 最大値 ０１．０００４２４
測定回数 １８ 測定回数 １３
標準偏差 ００．０００００２ 標準偏差 ００．０００００２
Ｒ６１６１設定値 測定値 Ｒ６１６１設定値 測定値
１００．００００ｍ １００ｍＶ ０１０．００００ｍ １０ｍＶ
最小値 １００．０００８７ 最小値 ０１０．０００１１
平均値 １００．０００８９ 平均値 ０１０．０００１２
最大値 １００．０００９１ 最大値 ０１０．０００１３
測定回数 １８ 測定回数 １８
標準偏差 ０００．００００１ 標準偏差 ０００．０００００
Ｒ６１６１設定値 測定値 Ｒ６１６１設定値 測定値
１０００．０００ｍ １０００ｍＶ ０１００．０００ｍ １００ｍＶ
最小値 １０００．００９７４ 最小値 ００９９．９９８９８
平均値 １０００．００９８２ 平均値 ００９９．９９９０４
最大値 １０００．００９８８ 最大値 ００９９．９９９１４
測定回数 １８ 測定回数 １８
標準偏差 ００００．００００４ 標準偏差 ００００．００００４
Ｒ６１６１設定値 測定値 Ｒ６１６１設定値 測定値
１．００００００ １Ｖ ０．１０００００ ０．１Ｖ
最小値 １．００００１２２９ 最小値 ０．１０００００２４
平均値 １．００００１２４８ 平均値 ０．１０００００５０
最大値 １．００００１２６６ 最大値 ０．１０００００８５
測定回数 １８ 測定回数 １８
標準偏差 ０．００００００１３ 標準偏差 ０．００００００１６
Ｒ６１６１設定値 測定値 Ｒ６１６１設定値 測定値
１０．０００００ １０Ｖ ０１．０００００ １Ｖ
最小値 １０．００００７１６ 最小値 ０１．０００００４６
平均値 １０．００００７２６ 平均値 ０１．０００００５１
最大値 １０．００００７３４ 最大値 ０１．０００００５６
測定回数 １８ 測定回数 １８
標準偏差 ００．００００００５ 標準偏差 ００．００００００３
Ｒ６１６１設定値 測定値 Ｒ６１６１設定値 測定値
１００．００００ １００Ｖ ０１０．００００ １０Ｖ
最小値 １００．０００７８１ 最小値 ０１０．００００９６
平均値 １００．０００７９２ 平均値 ０１０．００００９９
最大値 １００．０００７９７ 最大値 ０１０．０００１０４
測定回数 １８ 測定回数 １８
標準偏差 ０００．０００００４ 標準偏差 ０００．０００００２
Ｒ６１６１設定値 測定値 Ｒ６１６１設定値 測定値
０５００．０００ ５００Ｖ ０１００．０００ １００Ｖ
最小値 ０５００．００４９５ 最小値 ０１００．０００９１
平均値 ０５００．００５００ 平均値 ０１００．０００９７
最大値 ０５００．００５１１ 最大値 ０１００．００１０１
測定回数 １８ 測定回数 １８
標準偏差 ００００．００００５ 標準偏差 ００００．００００２
Ｒ６１６１設定値 測定値 Ｒ６１６１設定値 測定値
１００．００００ｍ １００ｍＡ ０１０．００００ｍ １０ｍＡ
最小値 １００．００１１４ 最小値 ０１０．０００１７
平均値 １００．００１１９ 平均値 ０１０．０００１８
最大値 １００．００１２３ 最大値 ０１０．０００１９
測定回数 １８ 測定回数 １８
標準偏差 ０００．００００３ 標準偏差 ０００．０００００
Ｒ６１６１設定値 測定値 Ｒ６１６１設定値 測定値
１０．０００００ｍ １０ｍＡ ０１．０００００ｍ １ｍＡ
最小値 １０．００００９６ 最小値 ００．９９９９９７
平均値 １０．０００１００ 平均値 ００．９９９９９８
最大値 １０．０００１０６ 最大値 ０１．００００００
測定回数 １８ 測定回数 １８
標準偏差 ００．０００００３ 標準偏差 ００．０００００１
Ｒ６１６１設定値 測定値 Ｒ６１６１設定値 測定値
１．００００００ｍ １ｍＡ ０．１０００００ｍ ０．１ｍＡ
最小値 １．００００１４７ 最小値 ０．１００００１６
平均値 １．００００１４９ 平均値 ０．１００００１８
最大値 １．００００１５１ 最大値 ０．１００００２０
測定回数 １８ 測定回数 １８
標準偏差 ０．００００００１ 標準偏差 ０．００００００１
（参考）短時間超高精度安定度試験データ（使用標準器ＨＰ３４５８Ａ（Ｓ１））
短時間安定度試験相対校正精度 ±（読みのｐｐｍ） １０分間 ±０．５℃ ＊すべて相対値
０．２（１０Ｖ）
設定値 １０Ｖレンジ １０．０００００Ｖ 出力ＯＮ、１分後の１０分間連続出力試験データ
＊上記の電圧測定ではこちらでの最高相対校正精度に近い、非常に高い精度で測定しています。
上記のデータを見ますと発生電圧値に対して－０．２ｐｐｍ程度の変動です。
経過時間とともに＋または－へ０．１ｐｐｍ程度（１分～数分）の変動があるようです |
