纯显摆帖：岩崎TS-80600 示波器。

qhdszq · 发表于 2016-12-1 22:39:09

本帖最后由 qhdszq 于 2016-12-1 22:47 编辑

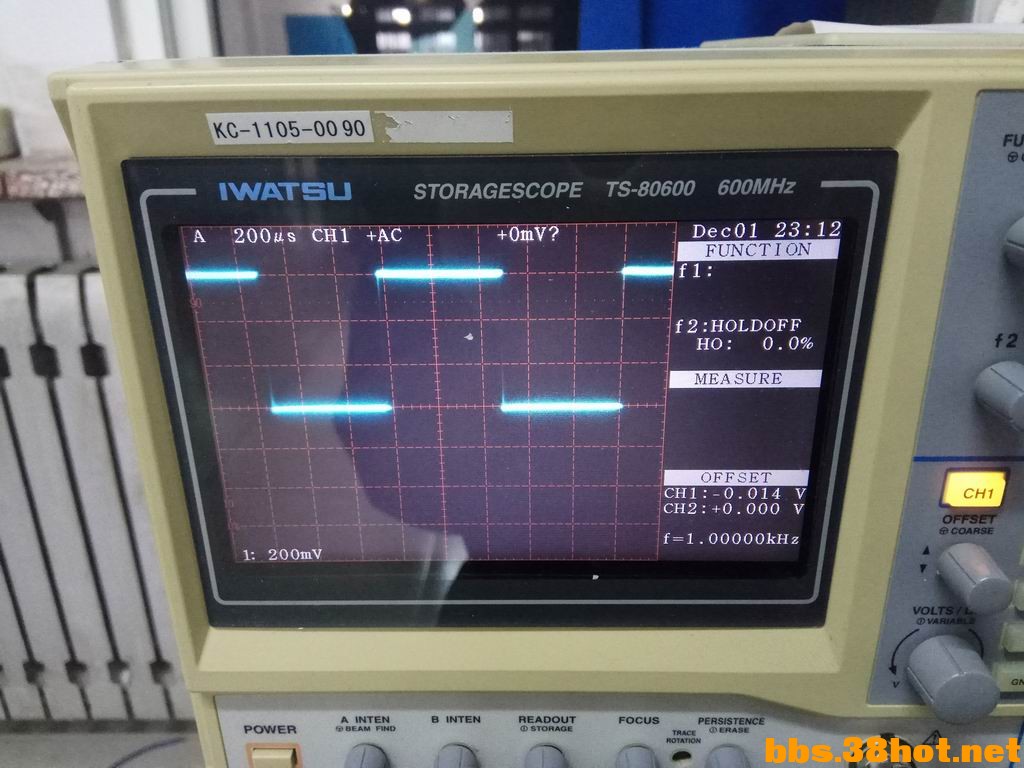

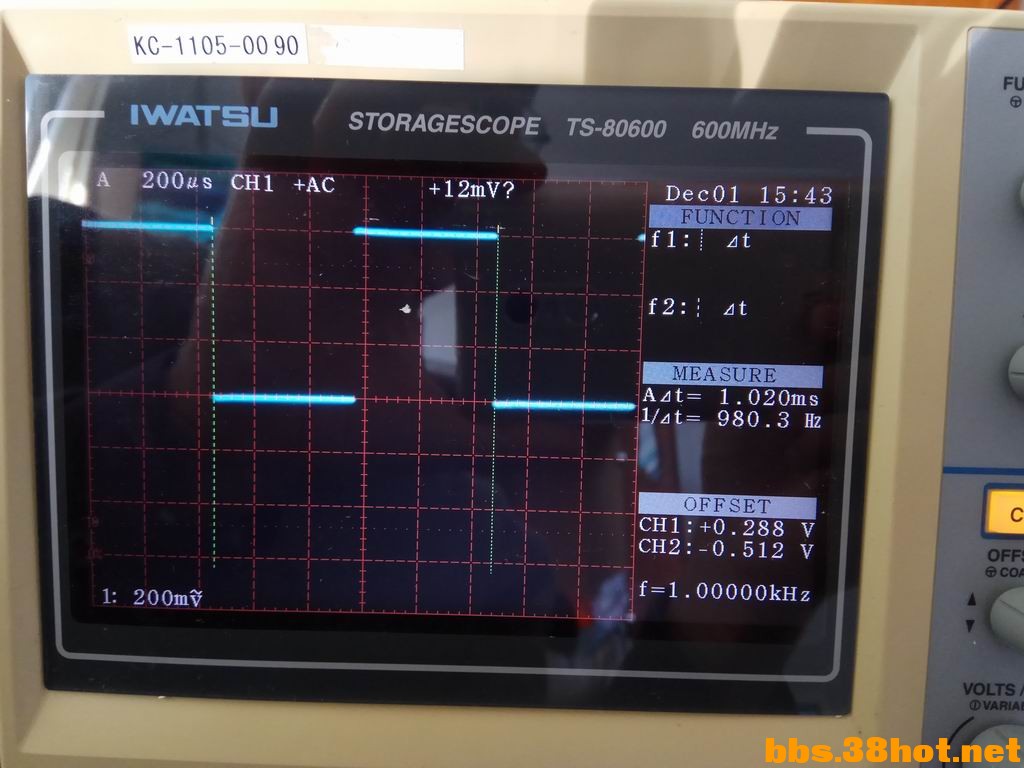

前几天坛内购得岩崎TS-80600示波器，第一眼看到时以为是数字示波器，看有波形，就喊要了。后来才知道是模拟示波器。到手看，还真不错，上面工厂的签上标的登记日期是2003年。就是体积太大了。

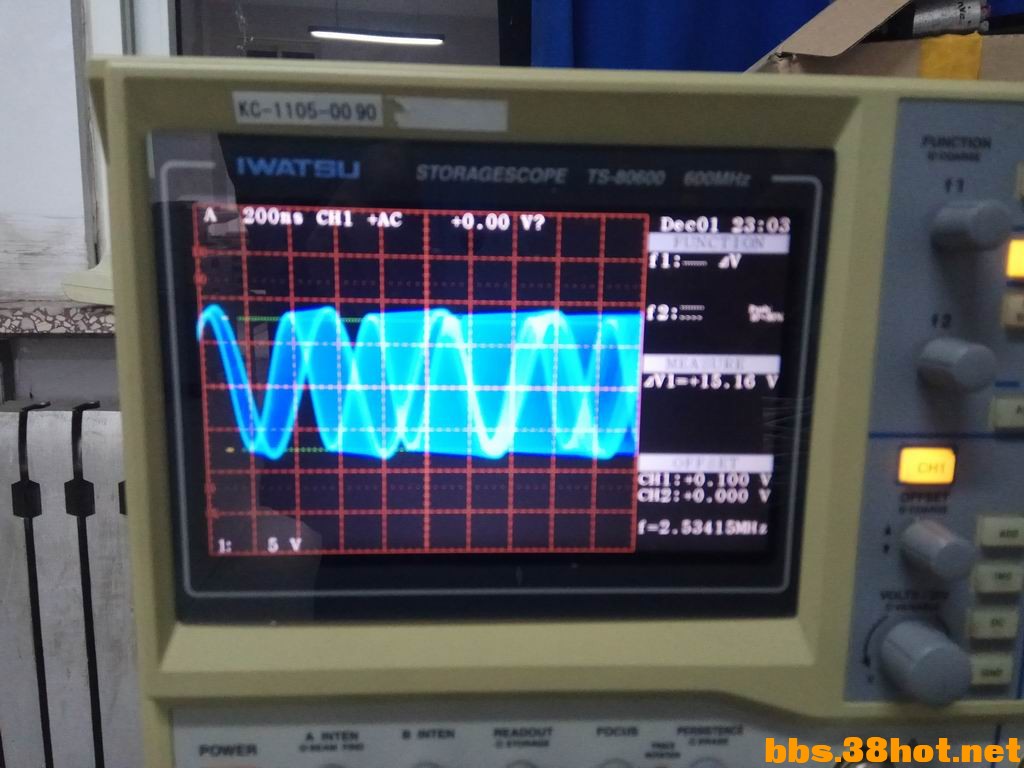

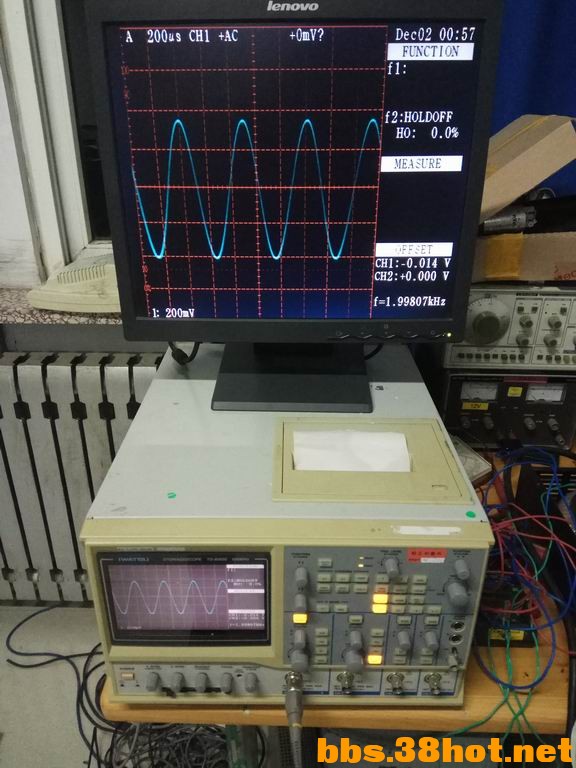

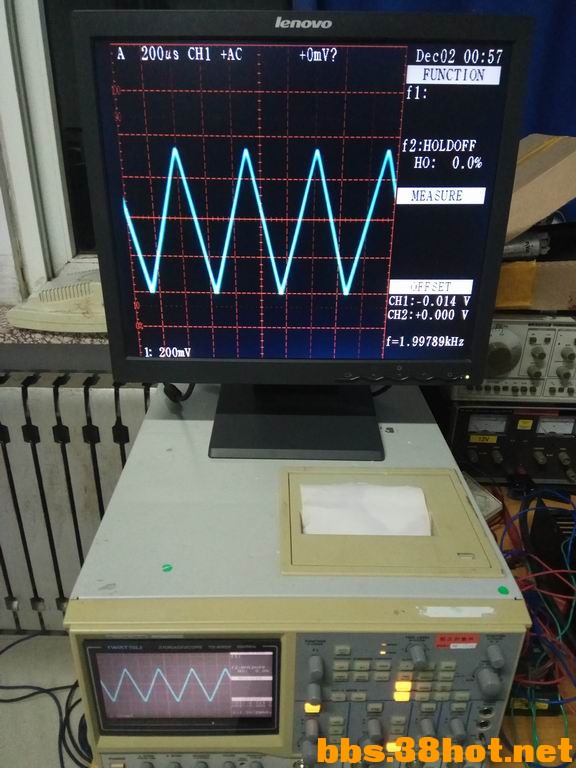

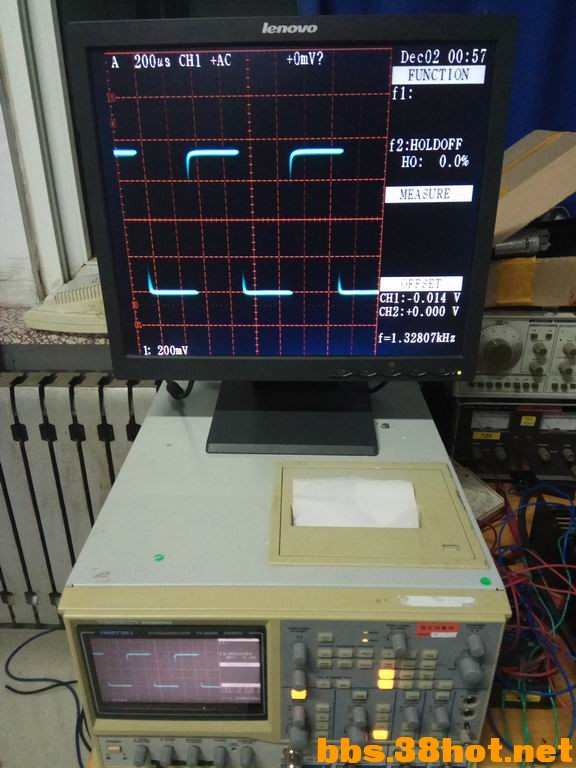

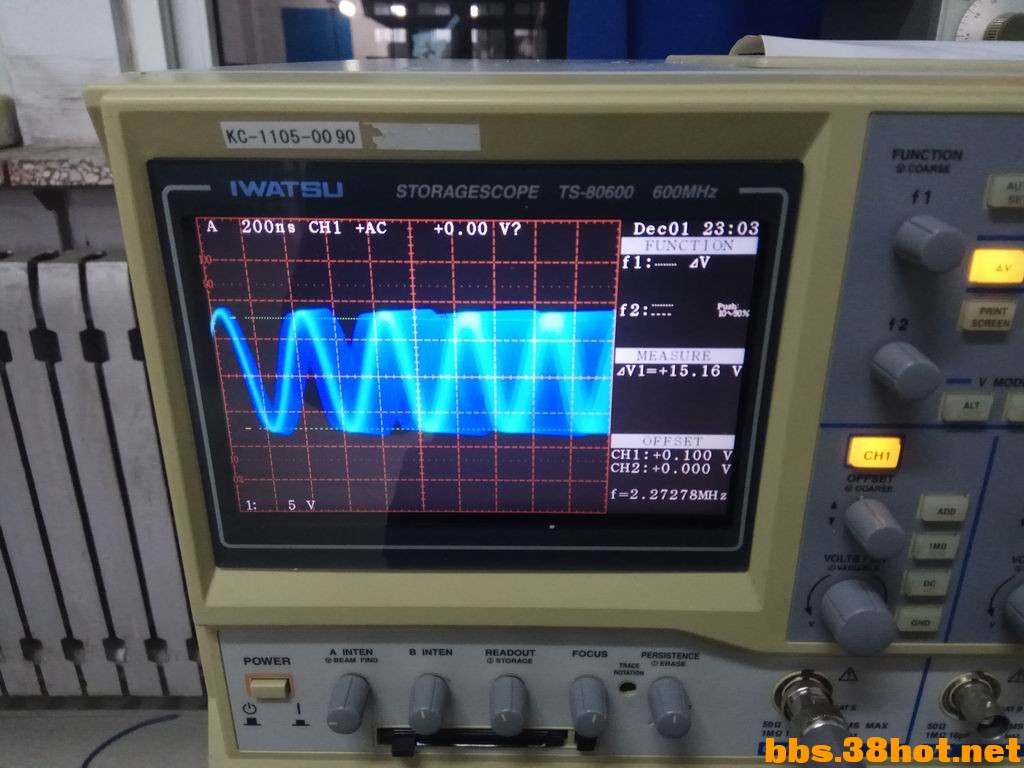

后面还有VGA接口，接上个17液晶，还可以。无意中倒是满足了大屏示波器的原望。显示扫频信号时可以看到液晶有蓝色的拖尾。可能设计就是这样的。这个示波器是不是双通道隔离的，是不是双时基的？请大神们指点下。
用模拟示波器习惯了，而这个面板上都是按健，反而不太会用，大家有相关资料可以给我一份，感谢！

调整大小 IMG_20161201_130554.jpg

yearz · 发表于 2016-12-1 23:00:31

少见的模拟示波器，显示屏是什么原理？彩色crt？

qhdszq · 发表于 2016-12-1 23:01:50

yearz 发表于 2016-12-1 23:00
少见的模拟示波器，显示屏是什么原理？彩色crt？

我倒还查了，是液晶的。但内部是电子束打在CCD上的。很奇特的东东。

wxc · 发表于 2016-12-1 23:10:49

神器高级货。

一把老Guitar · 发表于 2016-12-1 23:27:54

高级货，哈哈，网上有卖TS8500的，不知道是不是一个level

yearz · 发表于 2016-12-1 23:37:54

qhdszq 发表于 2016-12-1 23:01
我倒还查了，是液晶的。但内部是电子束打在CCD上的。很奇特的东东。

好神奇，来个详细拆解嘛。一直想搞一台记忆示波管的示波器

edward · 发表于 2016-12-1 23:44:16

这显示原理还当真奇特啊。

不过这个效果看着挺舒服的。

mapleft · 发表于 2016-12-2 08:30:09

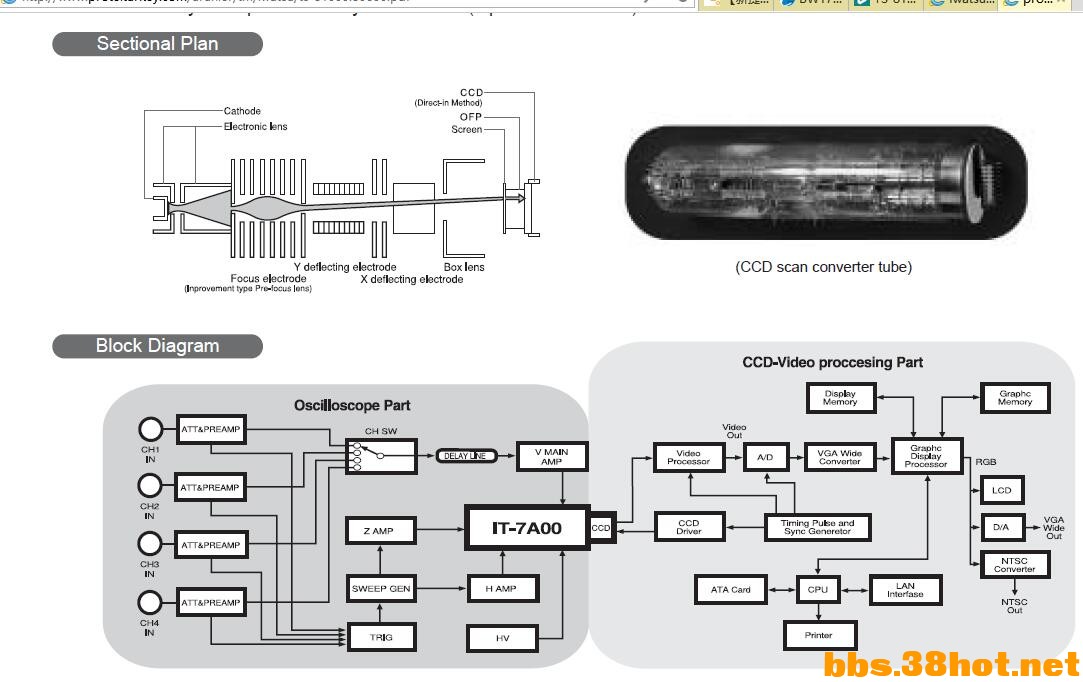

机器里面有个小的示波管，示波器前面有个CCD拍照，彩色显示器就是把CCD拍照的内容显示出来；

zhangptp · 发表于 2016-12-2 08:48:58

mapleft 发表于 2016-12-2 08:30
机器里面有个小的示波管，示波器前面有个CCD拍照，彩色显示器就是把CCD拍照的内容显示出来；

差，真他妈有创意

zhoui · 发表于 2016-12-2 09:24:45

本帖最后由 zhoui 于 2016-12-2 09:27 编辑

BW17-ts80600超高速模拟存储示波器
http://www.chem17.com/st184648/Product_5870637.html应该是同一个东西,高级货啊!
拖影应该是余晖,只有CRT才好做这个效果吧
CRT成像CCD拍照LCD显示?
余晖特性
快速写入速度：10 div/ns
余晖时间：可变，无限余晖

戴广洁 · 发表于 2016-12-2 09:50:37

你也原价出了得了。

hgjdwx · 发表于 2016-12-2 10:07:46

本帖最后由 hgjdwx 于 2016-12-2 10:12 编辑

楼主正在蜜月中，加价都不会卖。新娘除了老点，胖点，饭量大点，其他都还好，反正放家里自己用的，又不带出去参加聚会😄

xy_3dg12 · 发表于 2016-12-2 10:24:43

mapleft 发表于 2016-12-2 08:30
机器里面有个小的示波管，示波器前面有个CCD拍照，彩色显示器就是把CCD拍照的内容显示出来；

牛，这样也行。

qhdszq · 发表于 2016-12-2 11:09:39

hgjdwx 发表于 2016-12-2 10:07
楼主正在蜜月中，加价都不会卖。新娘除了老点，胖点，饭量大点，其他都还好，反正放家里自己用的，又不带出 ...

说得真帖切！

hanxianzhi1967 · 发表于 2016-12-2 12:19:44

这个特点就是现在出的高档货的荧光示波器的原理。真是好货

lzqing · 发表于 2016-12-2 12:42:50

本帖最后由 lzqing 于 2016-12-2 12:48 编辑

E文说明书。

lzqing · 发表于 2016-12-2 12:43:22

qhdszq · 发表于 2016-12-2 13:04:09

lzqing 发表于 2016-12-2 12:43

多谢指点与资料，学习中！

bg8up · 发表于 2016-12-2 19:39:30

和2430A,2440A相似的“取样”原理

基地版权 · 发表于 2016-12-2 19:42:28

好东西

yufei8051 · 发表于 2016-12-15 21:16:27

mapleft 发表于 2016-12-2 08:30
机器里面有个小的示波管，示波器前面有个CCD拍照，彩色显示器就是把CCD拍照的内容显示出来；

这山寨的太有创意了

把酒问情 · 发表于 2016-12-16 22:00:11

啥时候玩够了出手啊？

qhdszq · 发表于 2016-12-16 22:46:50

把酒问情发表于 2016-12-16 22:00
啥时候玩够了出手啊？

暂时不出。

把酒问情 · 发表于 2016-12-17 07:22:29

qhdszq 发表于 2016-12-16 22:46
暂时不出。

哦，那是明天出了。

qhdszq · 发表于 2016-12-17 09:29:35

把酒问情发表于 2016-12-17 07:22
哦，那是明天出了。

真的不想出，这个成色很不错。对我很适用。
