有靠谱的电流基准吗？

spadger

常见基准都是电压基准，AD584，AD588，LM399，LTZ1000...可以用来校准仪表电压档。电流基准见的很少，有电流基准吗？输出1A到2A，用来校准仪表电流档。
一种思路是用电压基准+精密电阻自己做电流基准，有人做过类似的事情吗？

suny-hyb

https://bbs.38hot.net/forum.php?mod=viewthread&tid=17593

yinweini

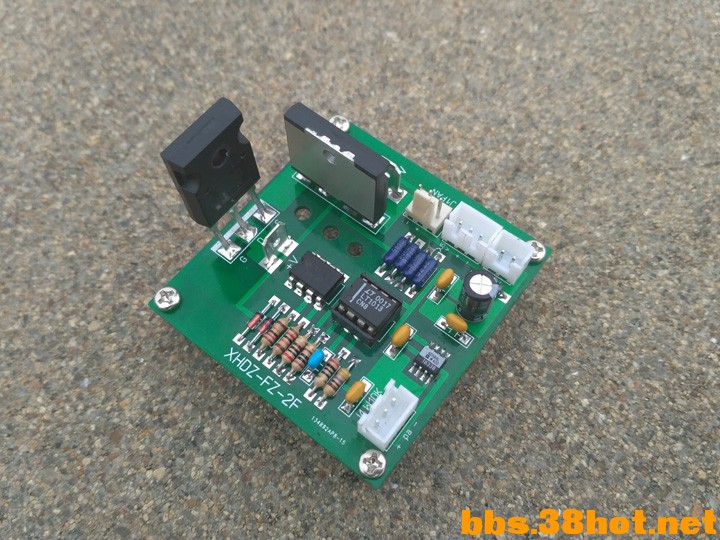

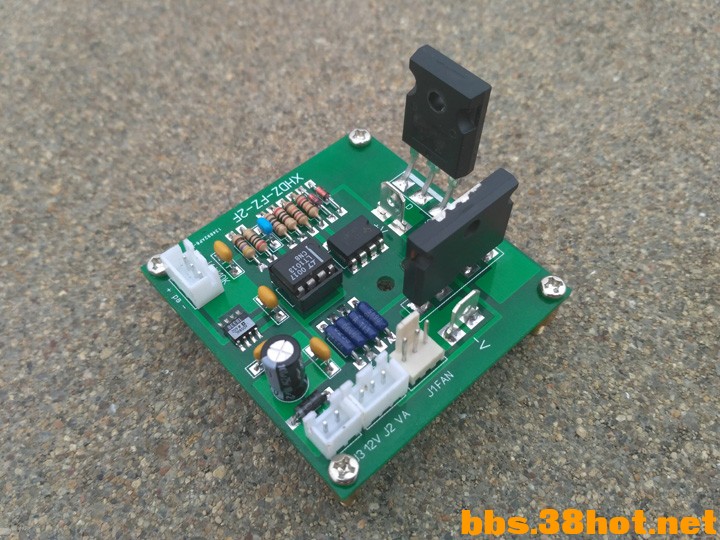

可调恒流源负载，大体测试一下2a下2小时飘逸在0,05ma一下

longshort

请参考：《我的文集（2016-7-9最后更新） lymex文集》

lymex

我做了一个1A精密恒流源，还没发。
电路很类似我的100mA的恒流源，电源用2节18650电池并联，采样电阻用的0.1欧的VHP4，运放仍然用ADA4528-2，经初步测试稳定性还不错。

zsxlh

强！
老大又放毒！

spadger

lymex 发表于 2016-9-4 09:41
我做了一个1A精密恒流源，还没发。
电路很类似我的100mA的恒流源，电源用2节18650电池并联，采样电阻用的0 ...

我以前做过电子负载，通过调整电位器来调整负载电流。很容易能想到把电位器换成基准电压源就可以用来做电流基准了。
这个基准和电阻的温度系数，运放失调电压关系很大，你用的电阻温漂、运放失调电压大概多大？

lymex

spadger 发表于 2016-9-8 16:05
我以前做过电子负载，通过调整电位器来调整负载电流。很容易能想到把电位器换成基准电压源就可以用来做电 ...

检流电阻用的是0.1欧的VHP4，温漂实测不超过1ppm/K。运放是ADA4528-2，失调典型值0.3uV，最大2.5uV，失调温漂典型值2nV/K

spadger

lymex 发表于 2016-9-8 19:14
检流电阻用的是0.1欧的VHP4，温漂实测不超过1ppm/K。运放是ADA4528-2，失调典型值0.3uV，最大2.5uV，失调 ...

看过datasheet了，这个电阻和运放确实不错。VHP4淘宝价格大约40元，而且几乎都是拆机件。

ADA4528-2淘宝价格大约15元，挺贵的，MSOP封装焊接挺困难的，以前焊0.5间距的MSOP-10简直就是噩梦，这个引脚间距0.65的可能还好一点。
电阻和运放解决了，电压基准也很重要，搭配上面电阻和运放的基准也不便宜吧？

spadger

lymex 发表于 2016-9-8 19:14
检流电阻用的是0.1欧的VHP4，温漂实测不超过1ppm/K。运放是ADA4528-2，失调典型值0.3uV，最大2.5uV，失调 ...

拜读了1mA 10mA 100mA恒流源文章，收益良多，期待1A恒流源文章。
