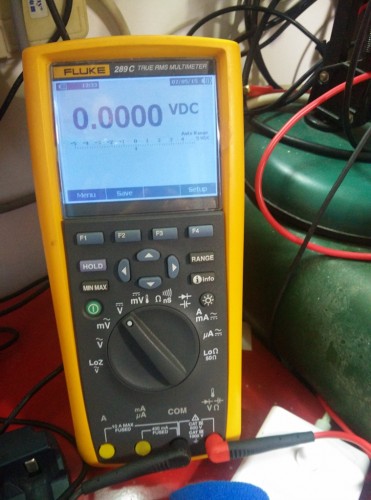

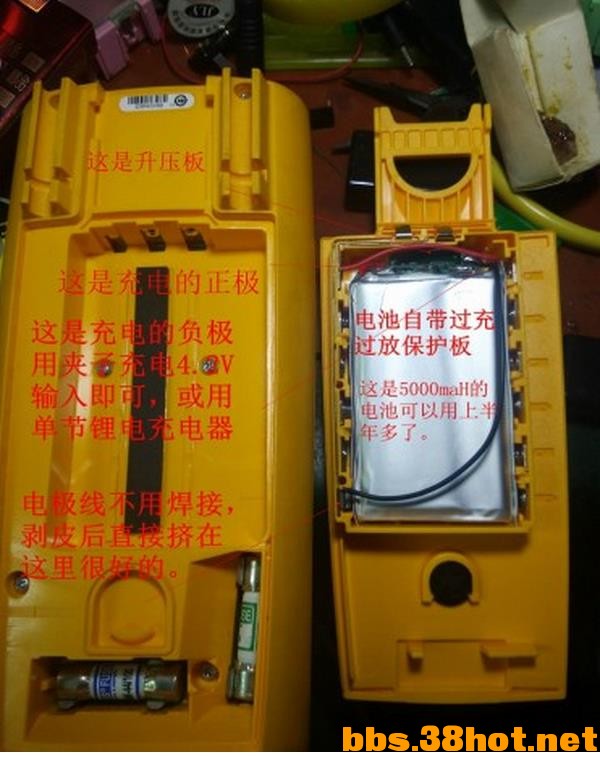

默认升压板待机是不工作的，收到后要放到表里可以正常工作说明升压板工作了，或者找个10K的电阻做负载来测试升压电压也可以。现在板子可以定做多种电压，最高可以升压到22V，在9V下最大电流可以到800毫安，这种特殊的要定做，请联系我，默认是9V，100毫安输出的。收藏小店及9V电池的截图给我送1米充电线大电流一条，非坛友送20cm充电线一条
新设计的标签，请坛友建议。

标签机也是坛友兄弟那淘的。

淘宝店铺：http://szapeng.taobao.com
新版成品9V电池淘宝链接：http://item.taobao.com/item.htm?spm=0.0.0.0.KeJxOC&id=520540354892

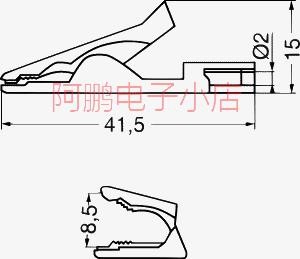

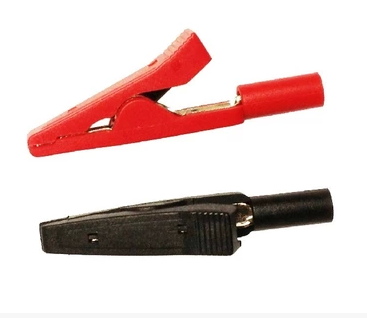

特尖铍铜表笔淘宝链接：https://item.taobao.com/item.htm?_u=mauom774cf&id=520722408814 有可以直接连接表笔的的夹子，详情联系我。

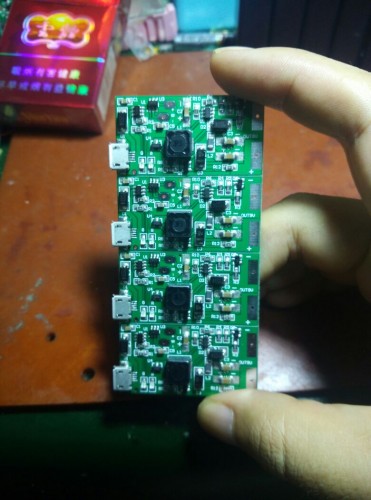

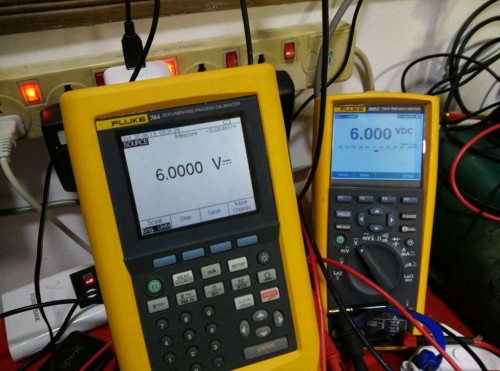

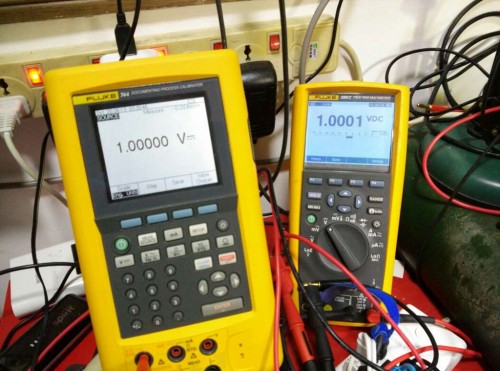

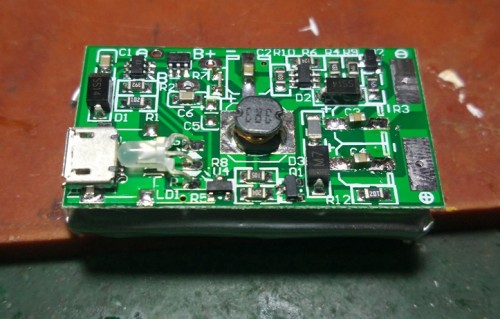

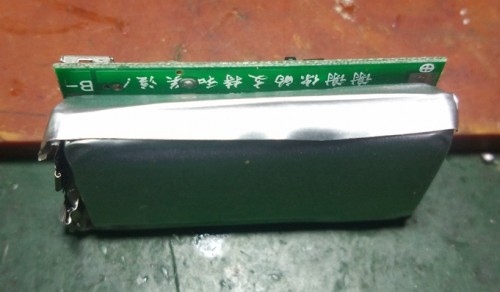

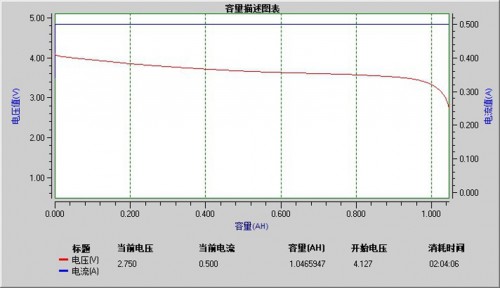

坛友说想要些成品，现在把充电和升压及保护功能集成到一块板子上了。有成品壳子，请大家慢慢看图，还有些坛友担心纹波影响仪表的精度，后面都有测试图来说明一切的，电池容量两次升级，目前9V电池壳能装下最大容量的电池了，1000毫安时的，也有电池的测试图，请大家放心。成品价格25元一个，到手就可以使用。

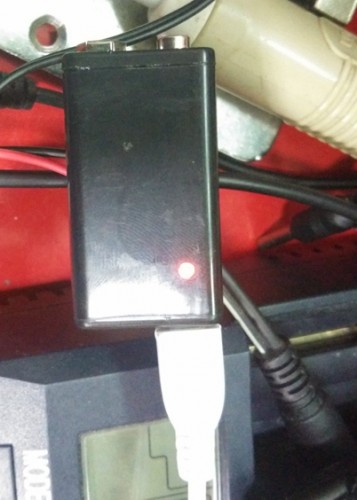

   充电电路：充电部分采用专业的锂电充电IC，充电电流可以通过改变电阻值来改变，本电路默认为250 mA 左右，慢点就慢点吧，对电池有好处。充电时红灯亮，当电池充满时，LED双色转发黄光；本充电电路加入了防反接二极管。

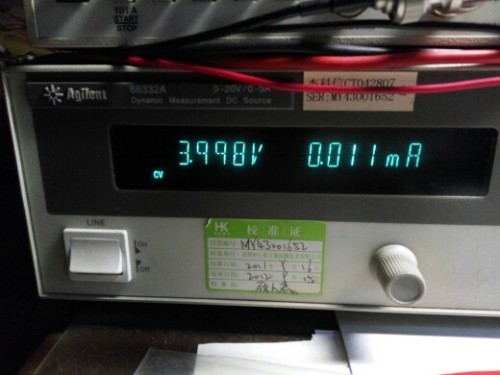

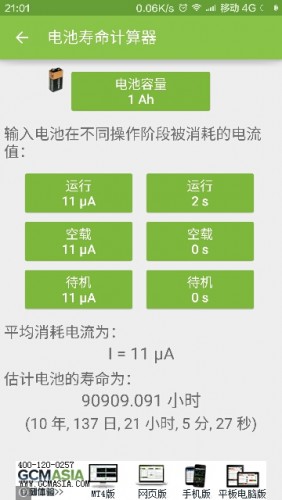

   升压电路：通过专用锂电池升压集成块，自控式升压电路（只有接上负载升压IC才工作，可以减少待机电流，实测为20uA左右，延长锂电池使用寿命），输出9V（分压电阻为1M：470K//200K），三极管BE结消耗掉一部分，理论计算升压输出是9.6V左右。为了减少电路对终端设备的干扰，输出处增加一级LC滤波减小纹波（特别是用在数字万用表）。

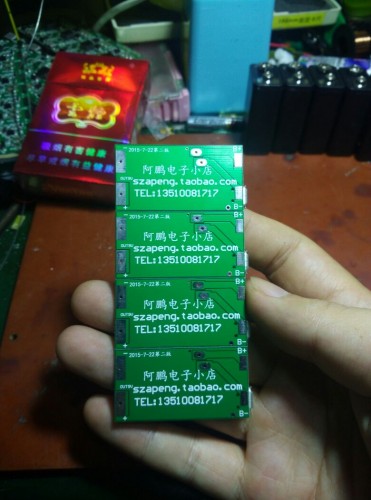

   锂电池保护电路：为了能使用不带保护的锂电池，特在PCB上加入了锂电保护IC，3A保护。
   欠压电路：针对本电池在数字万用表使用中，为了能够直观的出现低电压指示。特别增加了欠压电路，由MAX809S 和NPN等组成。电量快没了，通过MAX809S和NPN管使输出电压降至7V以下，此时万用表还可以正常使用，但是会显示电压低的符号，这样就解决了用单锂电或镍氢电池升压型电池的会突然断电的缺点；电池的电量也不会像两节锂电池串联那样当还有不少电量的时候就会显示电池电压低；
   不要计较运费了我要挣钱也不会挣个运费钱、不是专业卖家，发不了便宜快递 ,理解一下。
   大家可以换个思维换个角度想一下，如果这个产品是你做，你多少钱可以做得出来？爱好而已，一次打样10几片，没什么优惠，再说还要搭时间和人工来焊接这些小元件，真的很费时间的。

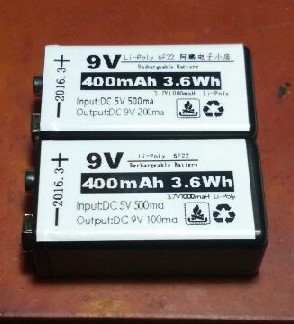

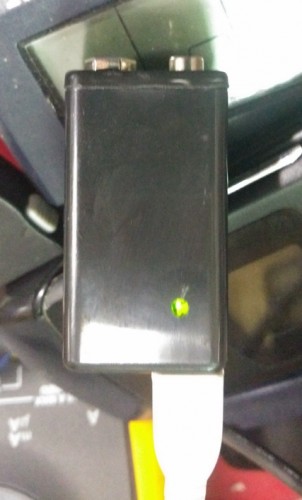

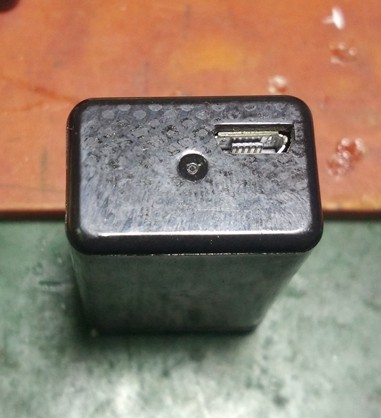

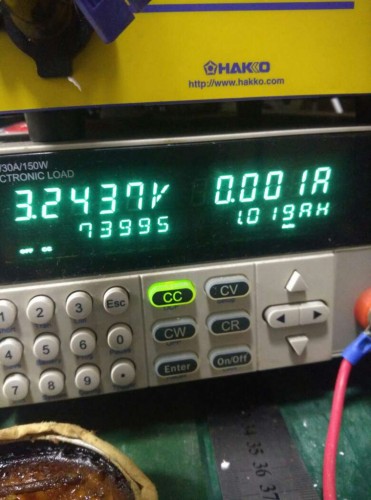

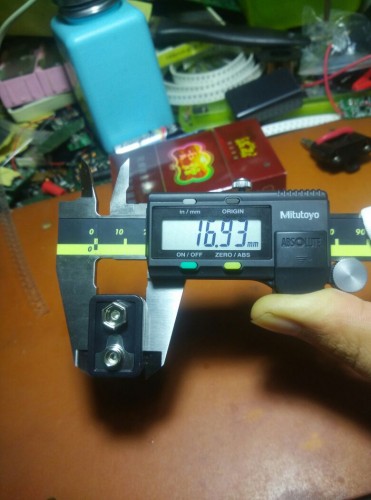

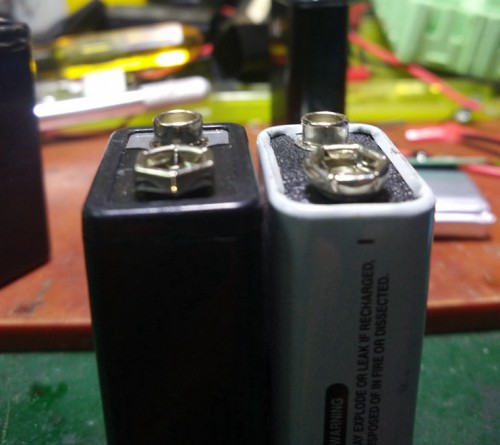

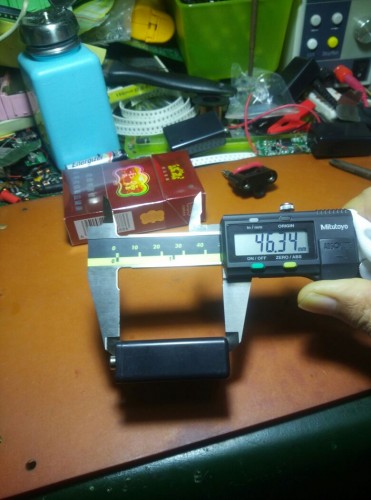

   成品9V电池内置3.7V1000毫安时容量，25元一块，足量的，好了，说了这么多了，看图吧。看下新版用料比老版强大很多。此次改进加USB接口问题解决，指示灯改为LED，电感为大体积电感，滤波电容体积也增大了。
