FLUKE 5700A的基准近照

thy888 · 发表于 2010-1-10 10:00:37

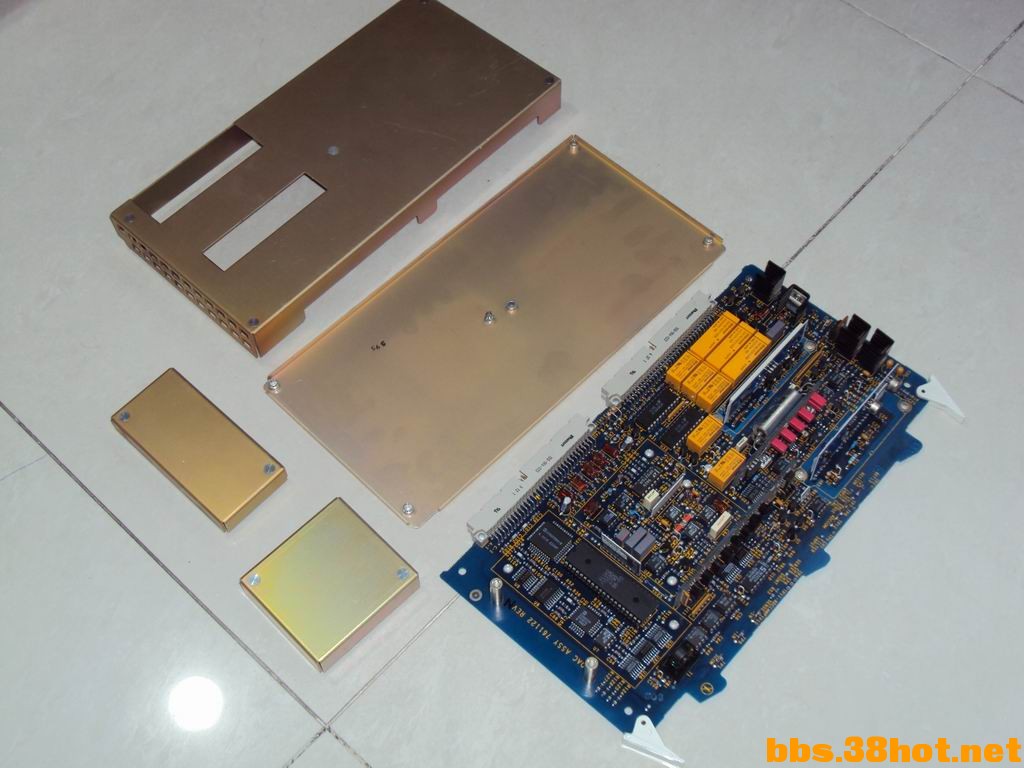

FLUKE 5700A是FLUKE公司在87年推出的又一款多功能标准源，其派生的系列产品至今仍然在生产，雄踞校正实验室的领导地位。其核心的基准部位怎么多年来一直没有改变，我们来见识一下其庐山真面目。

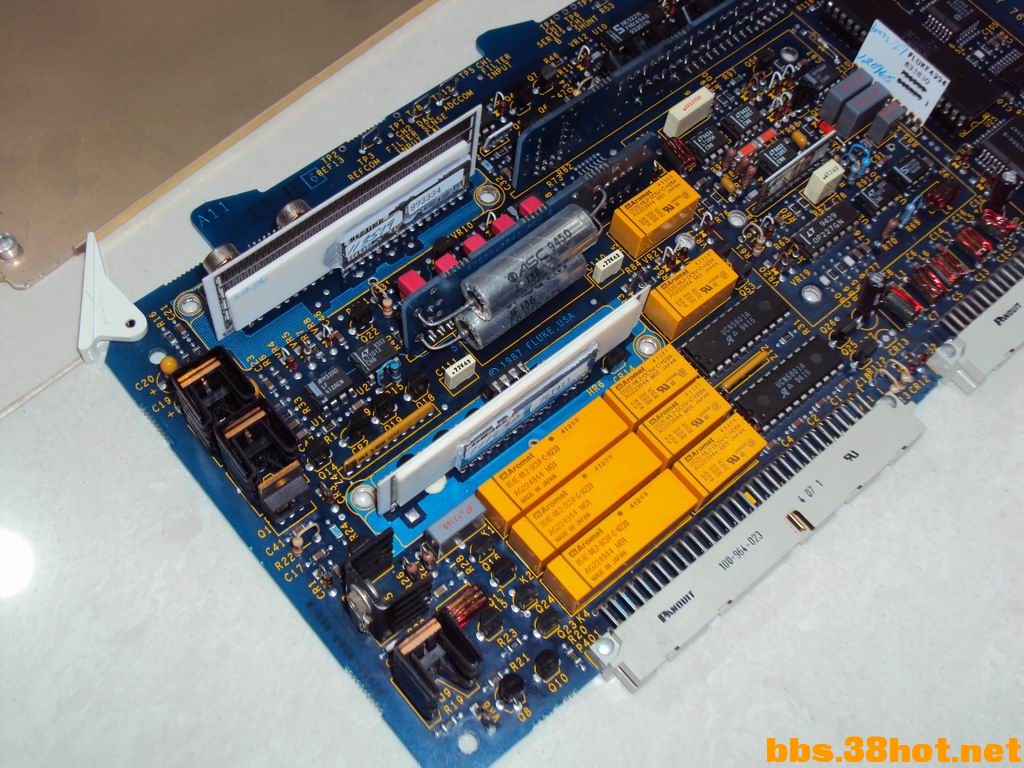

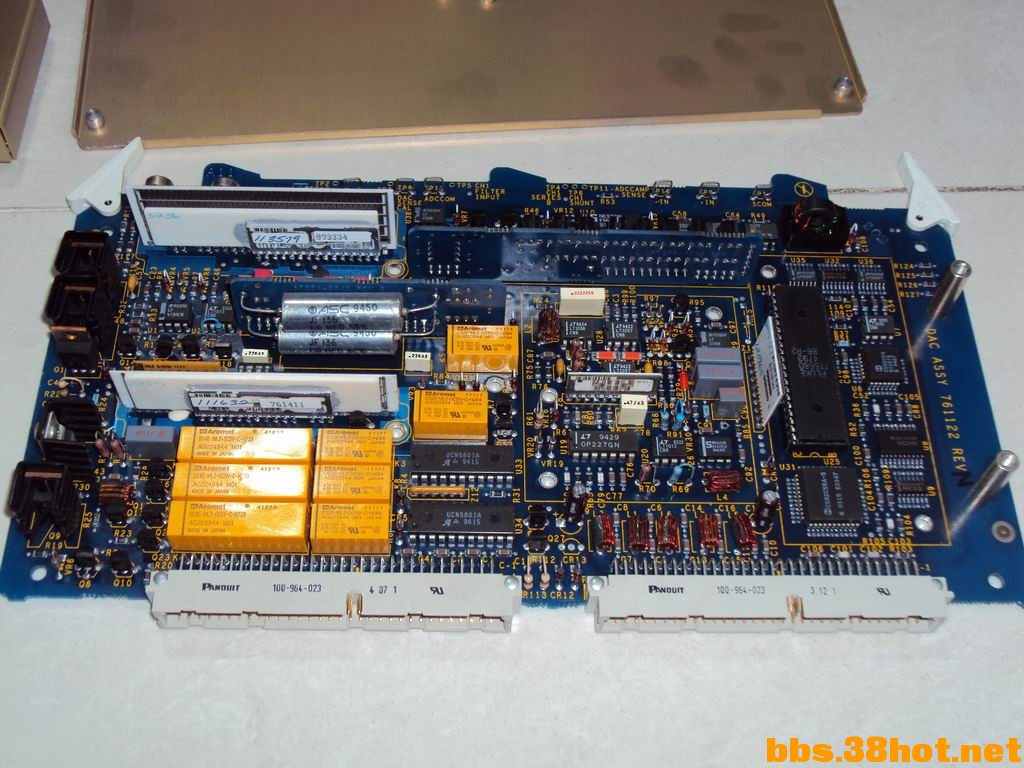

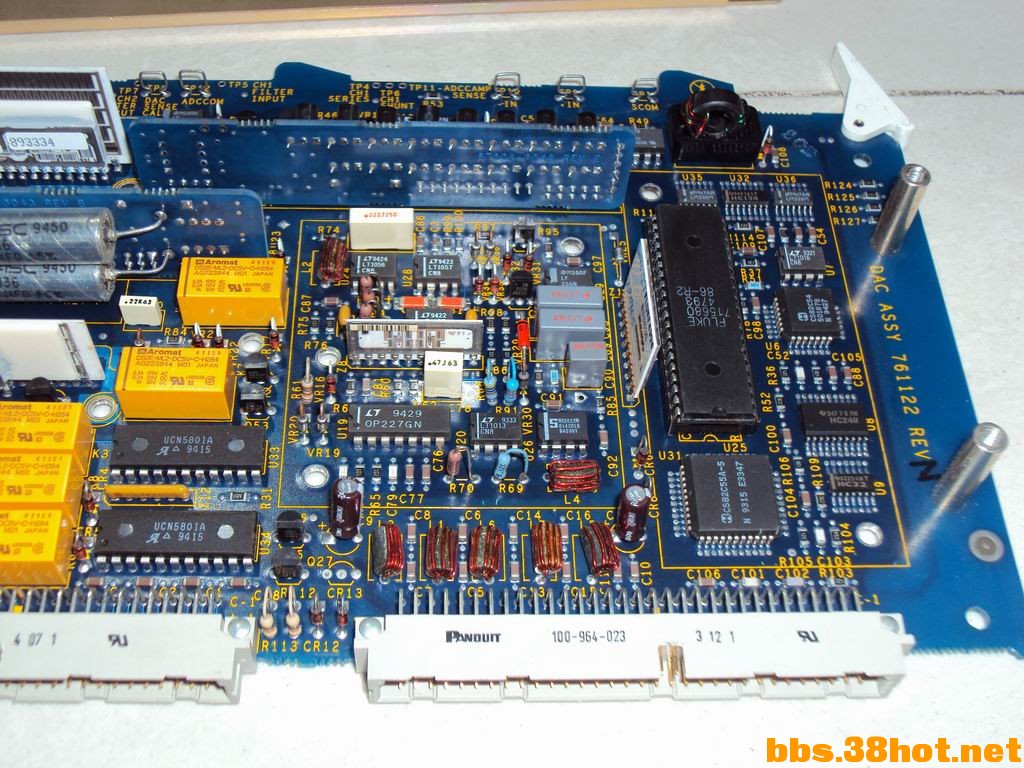

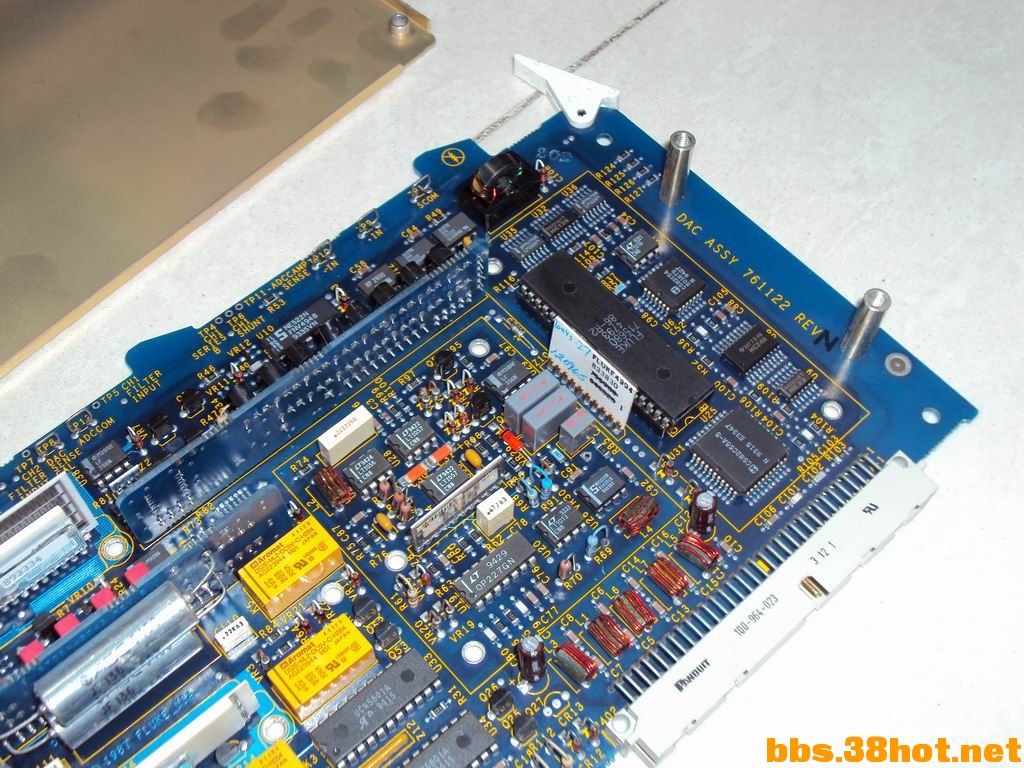

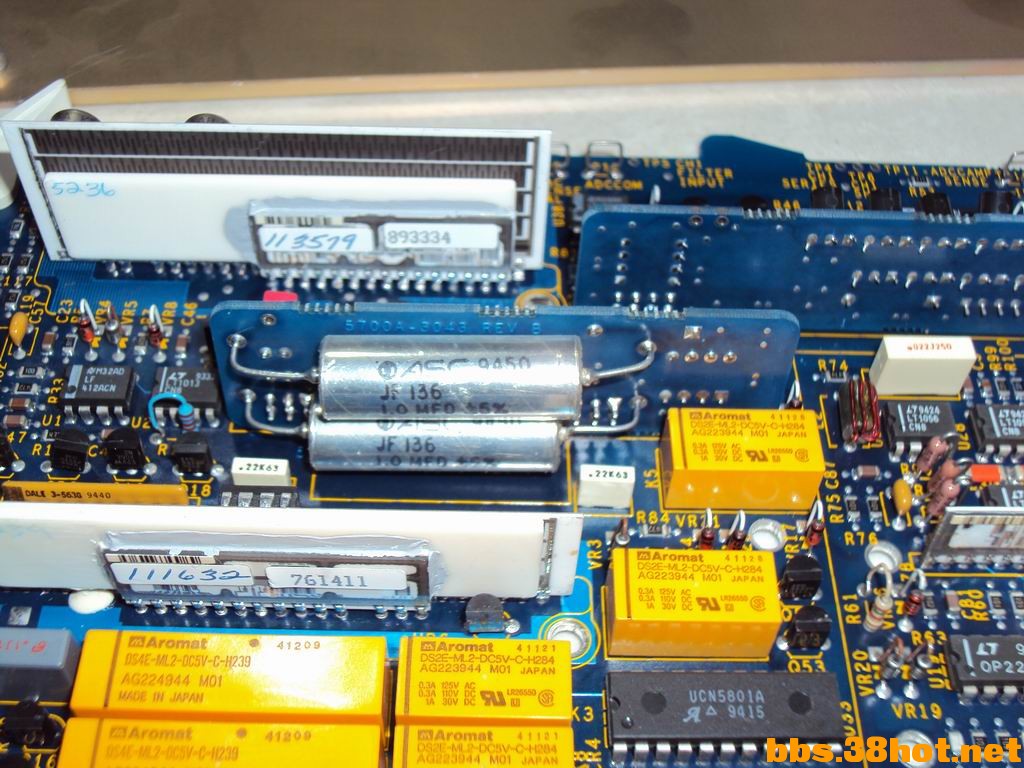

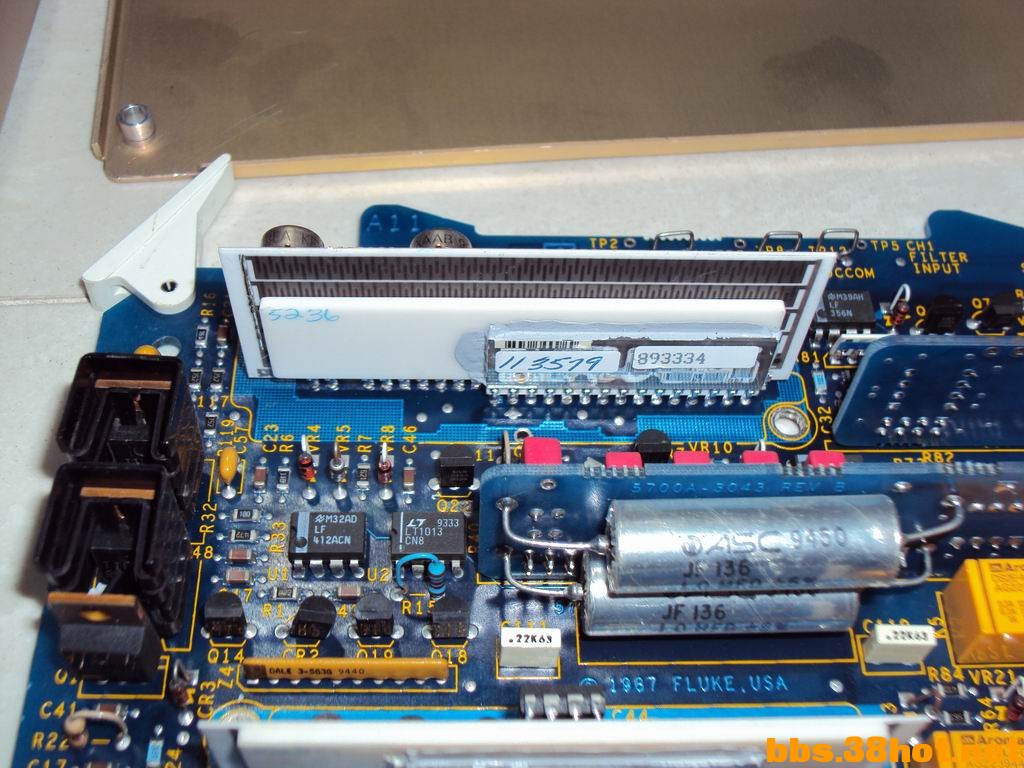

SZA263(后来用LTFLU-1)是其基准部件的核心部件，使用2只串联工作，配合FLUKE的精密电阻网络后，其温度系数可以在一定温度范围内保持不变，所以恒温部位的保温措施就简单多了，就一个非金属的外壳。

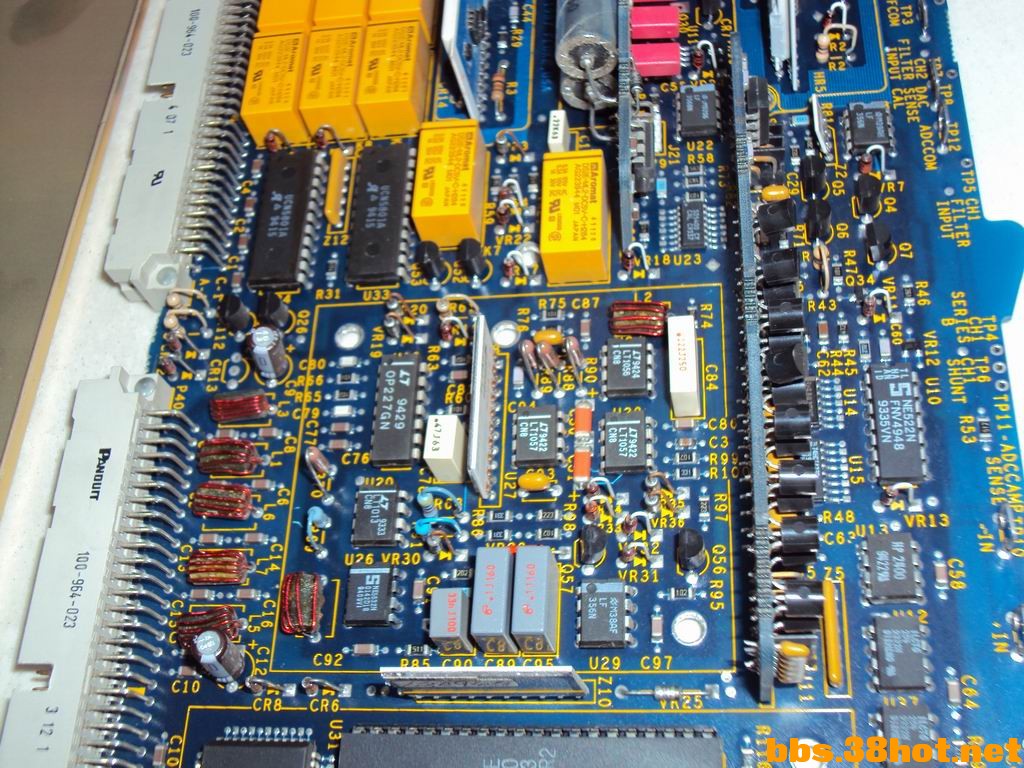

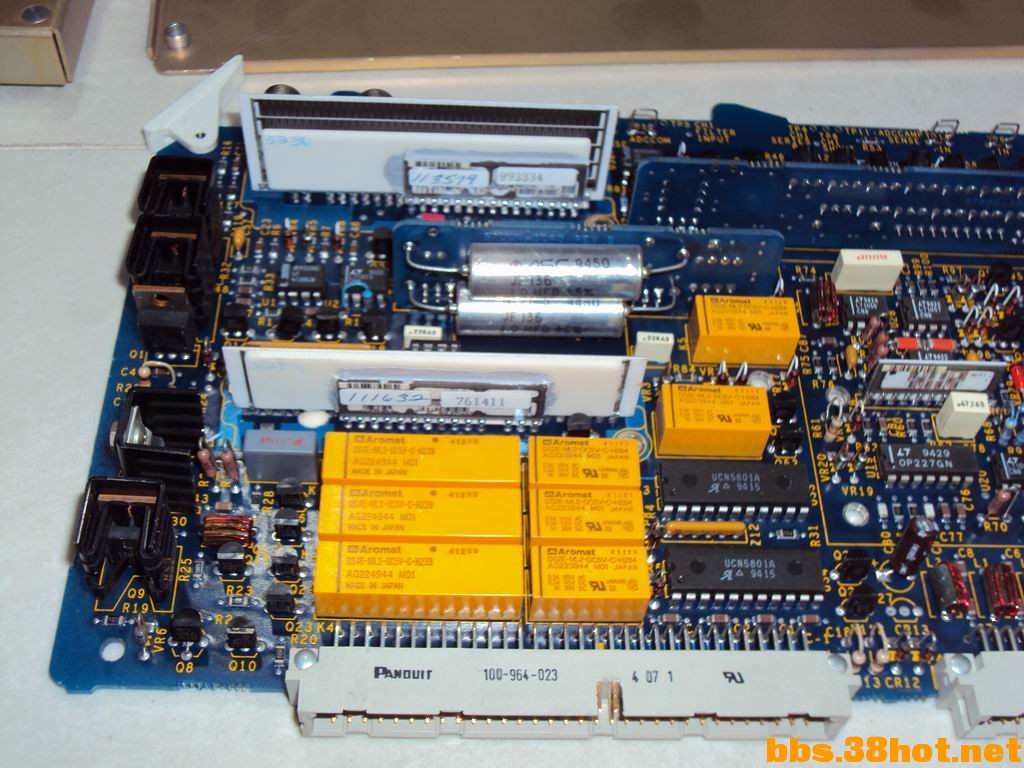

背面是其加热和控制部位。

thy888 · 发表于 2010-1-10 10:02:21

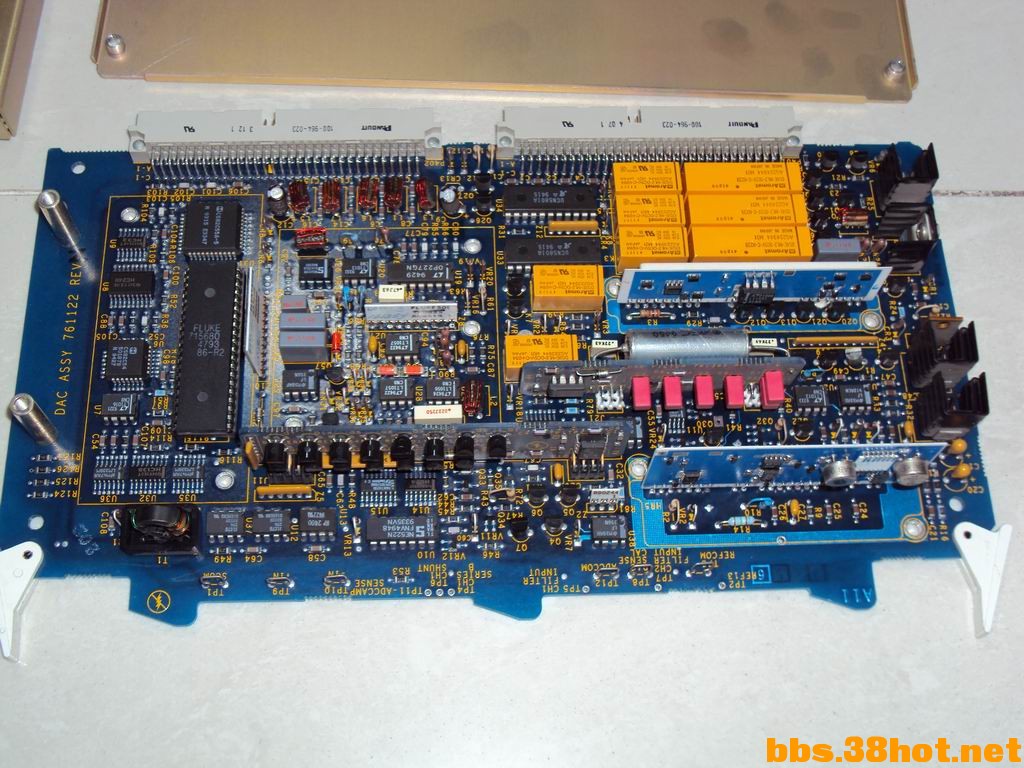

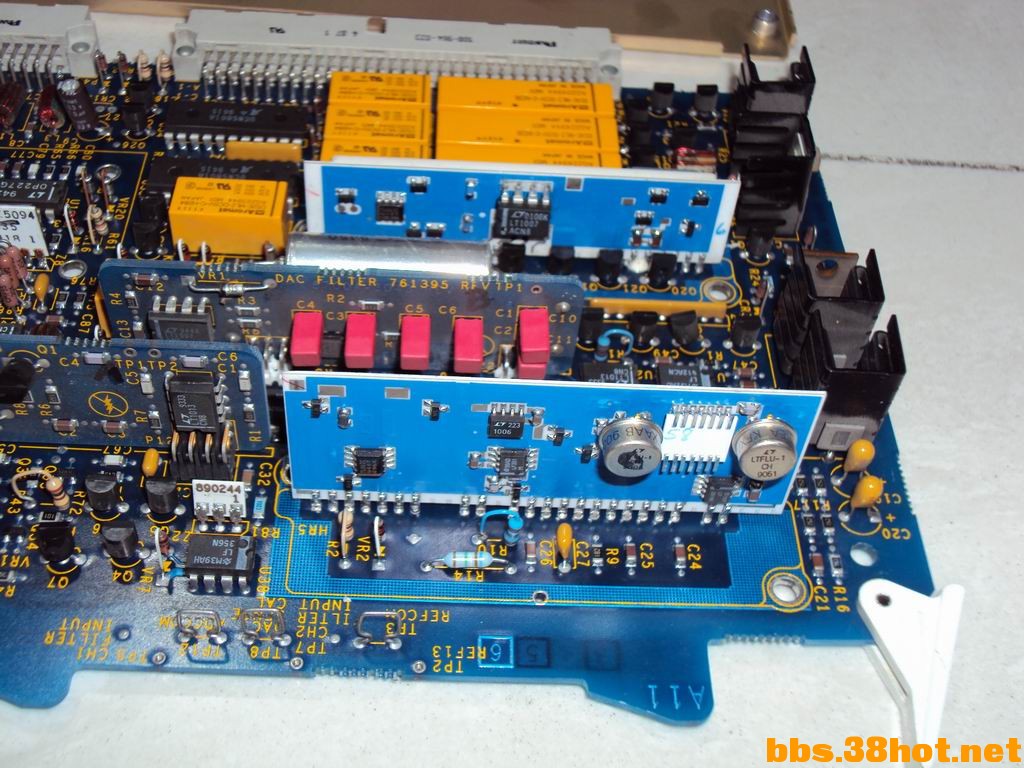

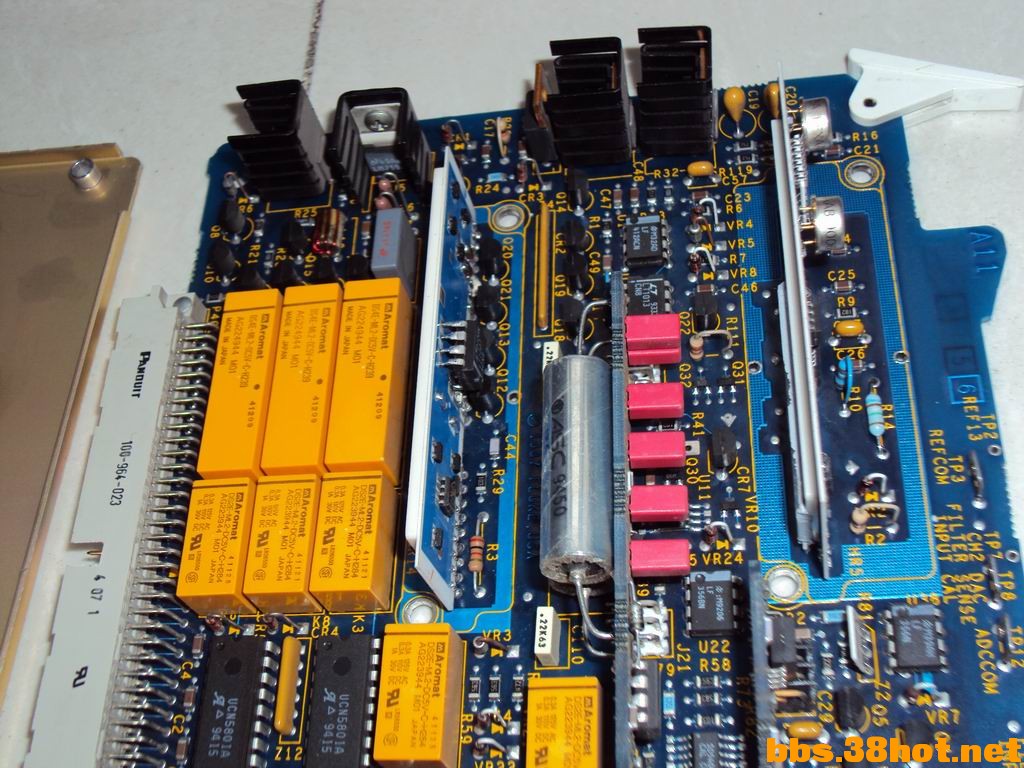

另一部分就是前级放大，也处于类似的恒温槽中

yjm2000 · 发表于 2010-1-10 10:12:23

漂亮好图！

csclz · 发表于 2010-1-10 10:54:07

漂亮好图！

jj3055 · 发表于 2010-1-10 11:00:04

好东西

三只眼闲人 · 发表于 2010-1-10 11:28:01

分享。

hu8421 · 发表于 2010-1-10 11:32:49

恒温槽！恒温槽！好！！！

[s:17][s:31][s:21]

bgqjm · 发表于 2010-1-10 16:48:49

5700的基准就是两个263，看着挺单薄，如果换了LTZ1000ACH是不是更好呢

redtony · 发表于 2010-1-10 19:58:30

要是换成LTZ就爽了。

逆风草 · 发表于 2010-1-10 19:58:43

漂亮

zjinkui · 发表于 2010-1-11 09:32:17

确实很稀罕看到拆机图

lymex · 发表于 2010-1-11 09:36:31

很经典的东西。
看5440B的基准，也是2个263串联直接出14V，这样外围元件的要求就很弱化了，同时可以减少噪音40%。

yjm2000 · 发表于 2010-1-11 13:51:49

做个用2个LTZ1000串联输出14V，然后用VHP202Z降压到10V？用LT1010缓冲输出，效果能好点？

wfhgdz · 发表于 2010-2-22 14:55:11

好漂亮啊！有没有更多的照片欣赏一下

liulwn · 发表于 2010-2-22 21:06:32

提示: 作者被禁止或删除内容自动屏蔽

zsxlh · 发表于 2012-3-22 03:19:47

学习了。谢谢唐老师！

zsxlh · 发表于 2012-10-8 02:35:27

lymex:很经典的东西。
看5440B的基准，也是2个263串联直接出14V，这样外围元件的要求就很弱化了，同时可以减少噪音40%。
(2010-01-11 09:36)

老大这个分析，能让我们触类旁通。

小松鼠 · 发表于 2013-10-1 10:44:20

zsxlh 发表于 2012-10-8 02:35
老大这个分析，能让我们触类旁通。

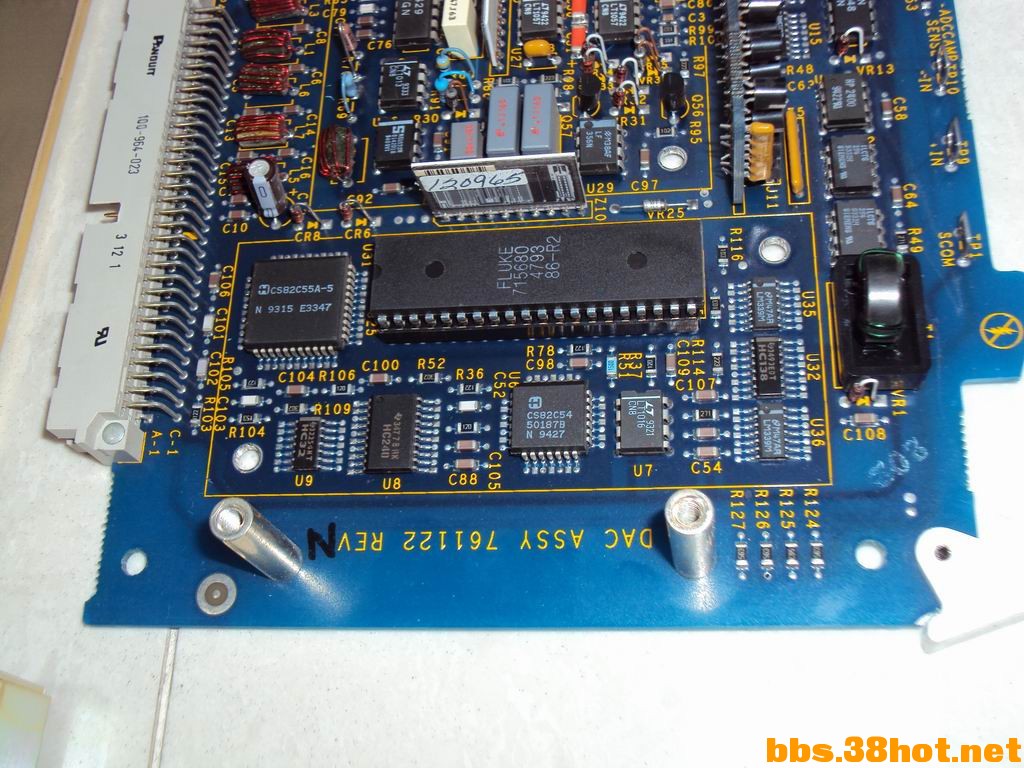

我收来的烂5700机器的板子和这个一样，拍个图大家看看。
