标准电容 Standard Capacitors

lymex · 发表于 2009-3-1 22:30:49

标准电容概述

标准电容是保存和传递电容量值的实物标准。
电容的单位是法拉，比较大，因此经常用微法uF或微微法pF。
对标准电容的要求，一个是高稳定性，一个是高准确性，还有就是损耗小、耐压高、一定的工作频率。
标准电容的分类，可以按照介质，分成空气型、云母型、石英型、陶瓷型等
标准电容的测试，一般采用专用电容电桥，采用直接测量法或者替代法。

lymex · 发表于 2009-3-1 22:31:25

计算电容
计算电容原理

thy888拍的计算电容原理和传递链

模型

Calculable capacitance standard of Thompson-Lampard with 5 electrodes.jpg

lymex · 发表于 2009-3-1 22:35:53

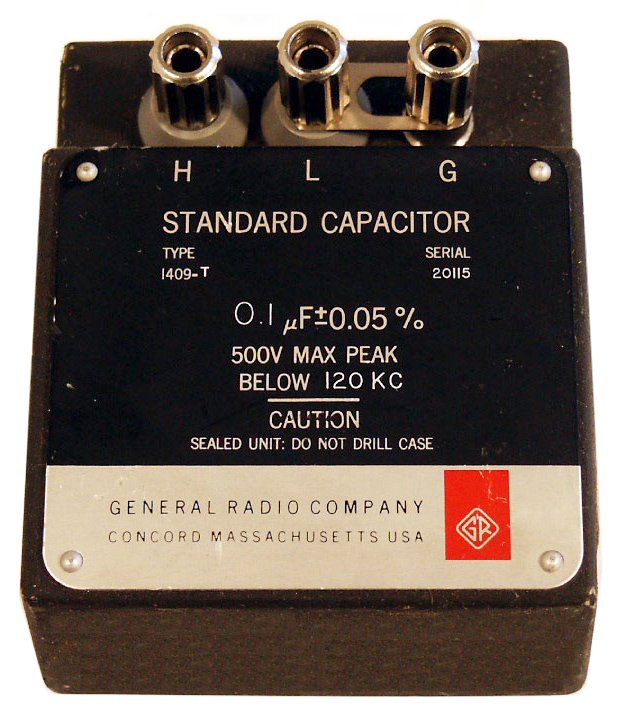

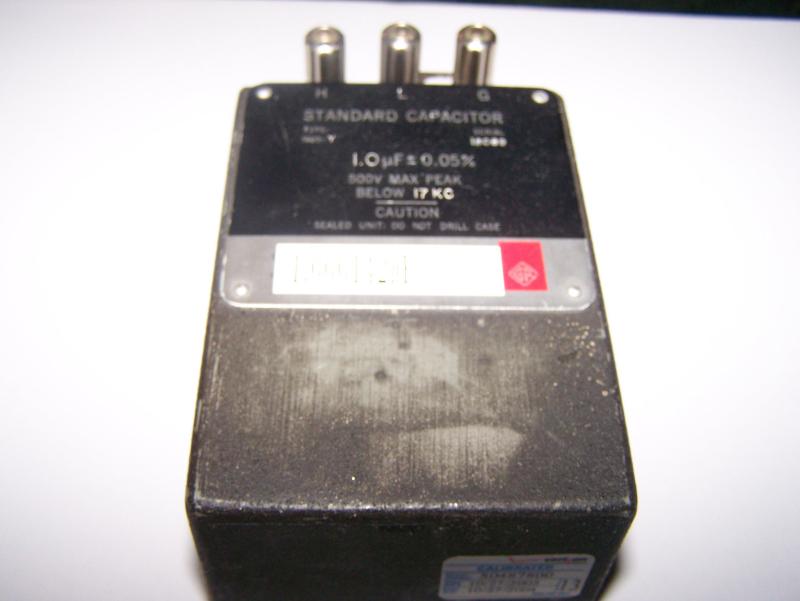

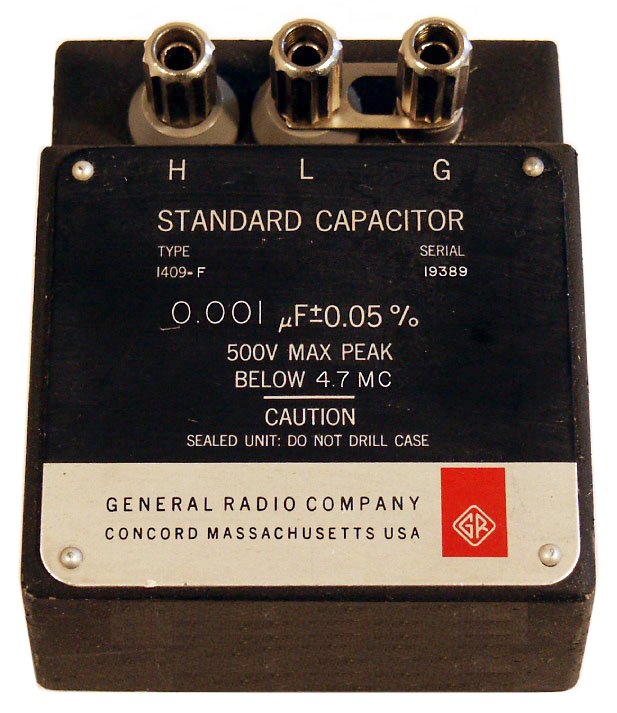

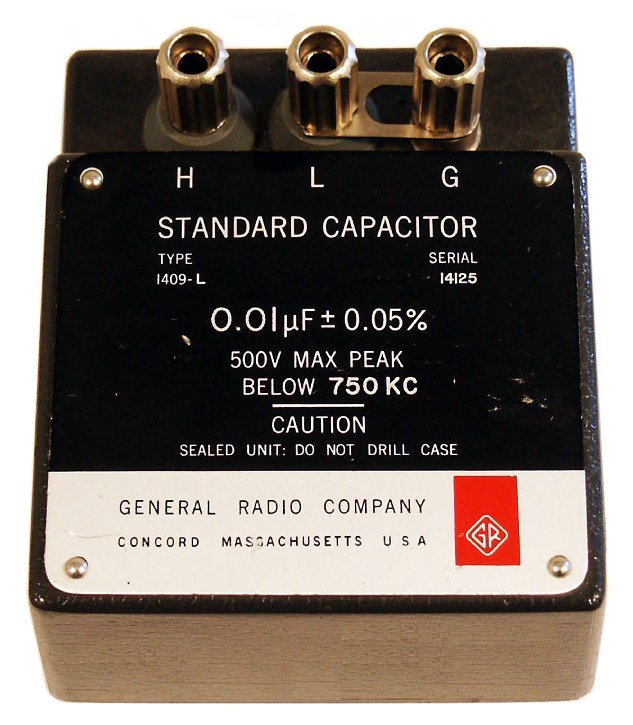

General Radio 1409电容
均为0.05%。

0.001uF

0.01uF

0.1uF

1uF。到手后没补拍照片，这是原来卖家的

lymex · 发表于 2009-3-1 22:37:29

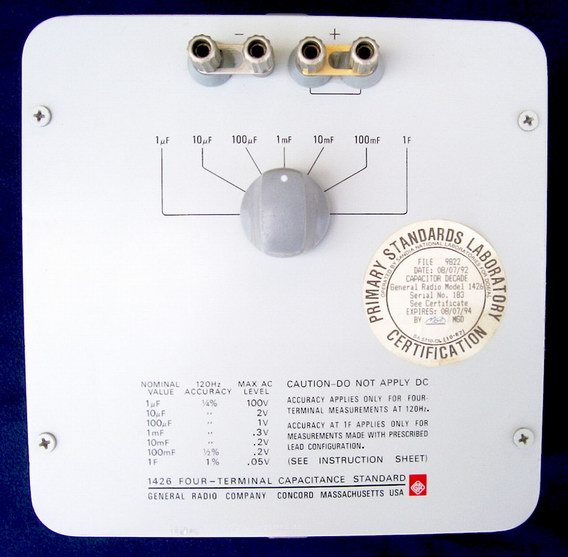

General Radio 1426
0.25%大容量

lymex · 发表于 2009-3-1 22:42:14

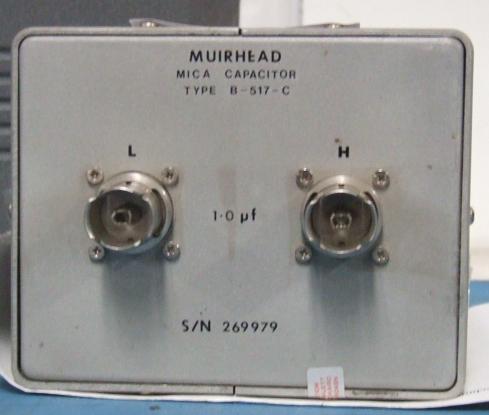

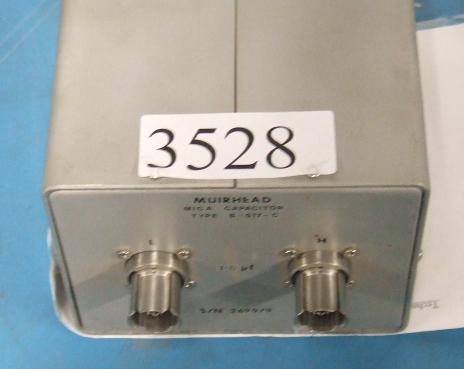

少见的MUIRHEAD 1uF云母标准电容，重2kg

lymex · 发表于 2009-3-1 22:45:43

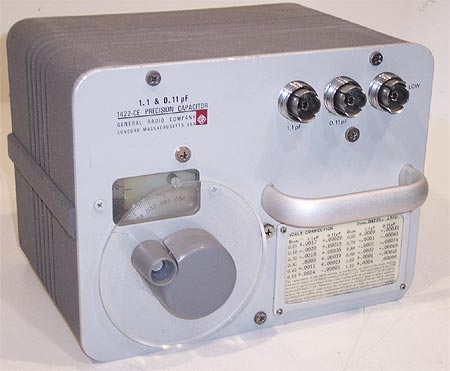

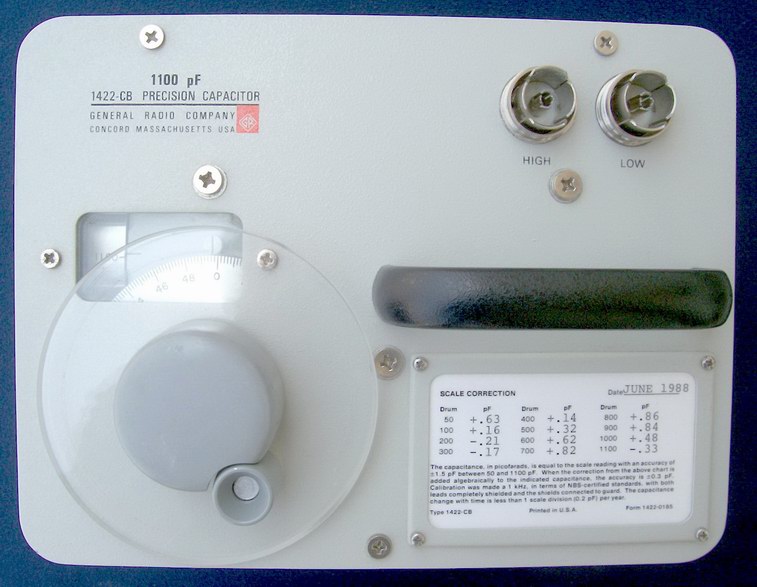

小容量标准电容，General Radio 1422

General Radio 1422-CE Precision Capacitor 1.jpg

lymex · 发表于 2009-3-1 22:49:05

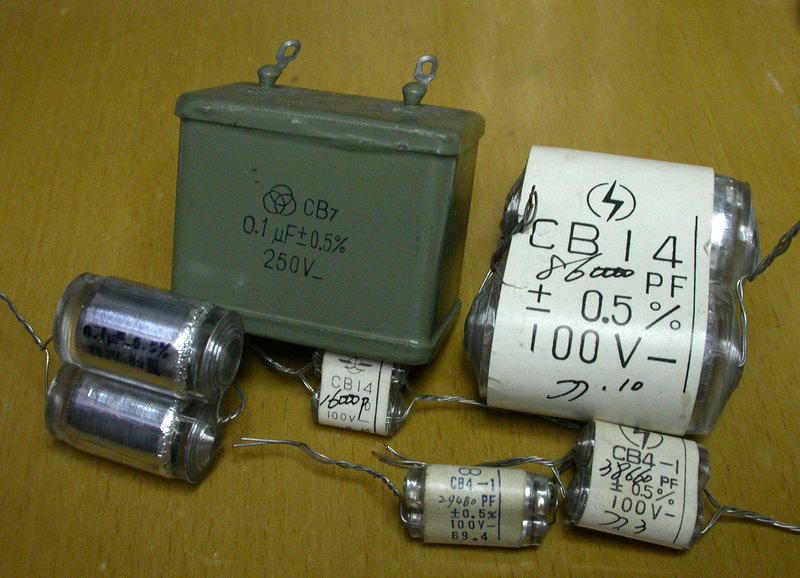

精密电容，CB=聚苯乙烯

lymex · 发表于 2009-3-1 22:51:23

预留位置

lymex · 发表于 2009-3-1 22:55:03

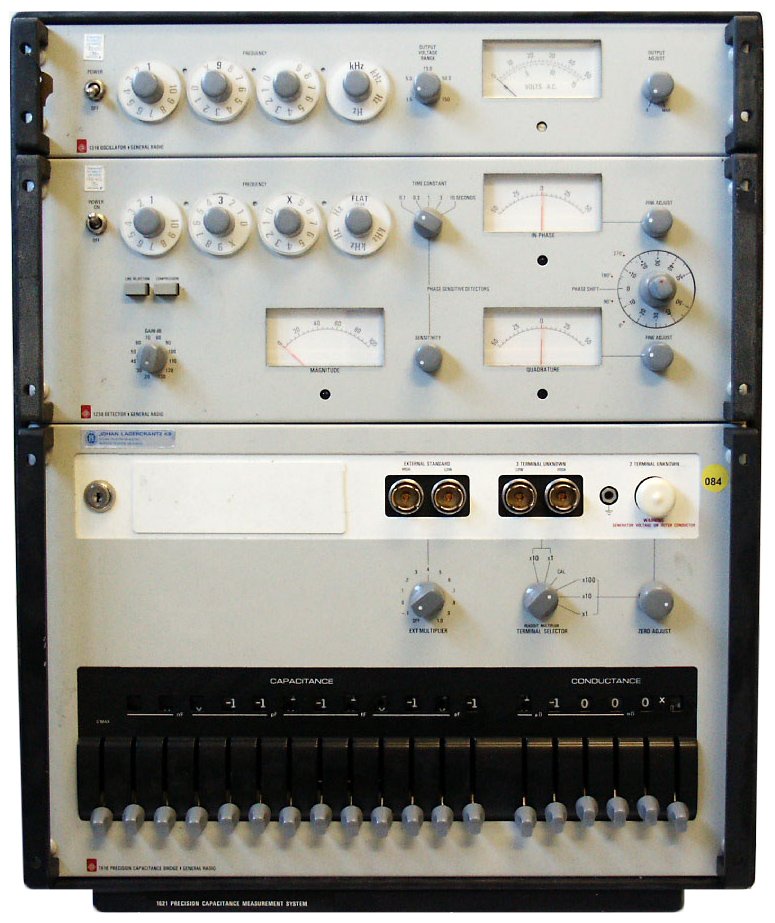

电容测试系统General Radio 1621
General Radio 1621 Precision Capacitance Measurement System.jpg

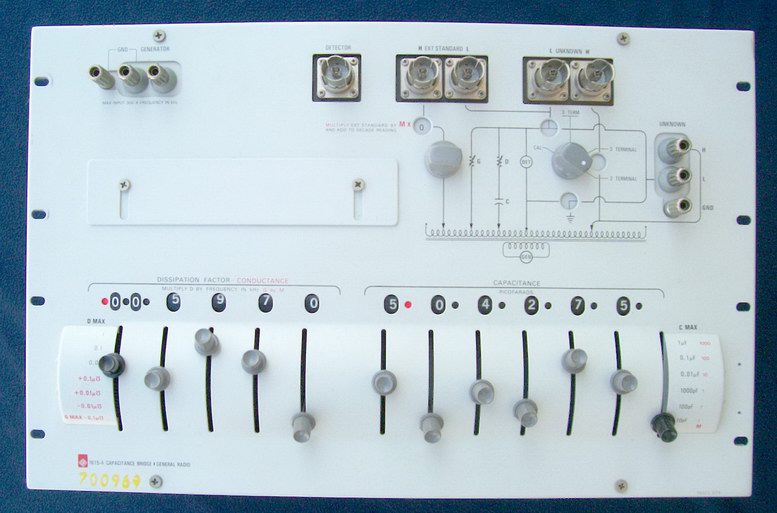

电容测试电桥General Radio 1615
1615-A CapBridge2.jpg

lymex · 发表于 2009-3-1 22:55:22

[全文完]

fluke8508 · 发表于 2009-3-1 22:56:04

[s:30] [s:35]

tubefans · 发表于 2009-5-29 22:20:17

向老大学习了

dasdeutsch · 发表于 2009-6-14 22:34:30

ｌｚ标准电容器上　ＬＨＧ是啥意思？（小弟初来^_^，不懂就问）

jinma · 发表于 2009-7-10 15:52:07

提示: 作者被禁止或删除内容自动屏蔽

a8427116 · 发表于 2009-12-15 00:08:59

怎么少了介绍最重要是“计算电容”的部分啊？

lymex · 发表于 2009-12-15 00:34:20

补了几幅图

gaobingic · 发表于 2009-12-15 20:43:50

AH2700电容测量仪！呵呵！还有AH10标准电容！andeen-hagerling（安登-海格林公司）http://www.andeen-hagerling.com/

gaobingic · 发表于 2009-12-15 20:46:20

AH网页上是AH11 水晶电容，我在一个国外计量机构的能力表上的标准装置看到过AH10，但是没看到资料！

gaobingic · 发表于 2010-1-5 19:15:57

中国计量院NIM的电容测量设备！科技部科技基础标准研究之“国家现代电学计量标准和检测体系的建立与完善”子项目之一。2006年获院科技进步二等奖。

课题组：王晓超，阮永顺，戴冬雪

课题是在“国家电容基准”的基础上，研究宽频范围(1kHz～10 MHz)内标准电容器量值的标定原理及方法，测定标准电容器(1pF～1μF)的频率响应，建立宽频范围内电容量值的溯源体系。

gaobingic · 发表于 2010-1-5 19:17:03

1、空气电容器方面：采用网络分析方法，处理数据方面提出“采集点求值法”。

2、固体介质电容器方面：采用严格按照四端对阻抗测量定义下的1:10量值完全替代法。

3、10:1四端对感应比例器方面：研制了分段对称等电位屏蔽和接地屏蔽结构的10:1双级感应比例器，工作频率到1MHz。

4、核验方面：用单端口同轴电容器、三端标准电容器和四端对交流电阻器对标定的电容器进行全量程、全频段的核验。

5、电子、航天、航空和材料等各行业元件的性能测试均属阻抗测量范畴，建立的宽频电容量值溯源体系为阻抗测量仪宽频范围内的校准和检定工作提供了保证。

目前，国际上只有几个国家能够进行此项工作，并且我国的测量水平已达到国际先进。

居然提及的电容算法！哈哈哈
