出高频信号源55-13.6GHz

zhangptp · 发表于 2016-3-24 20:07:52

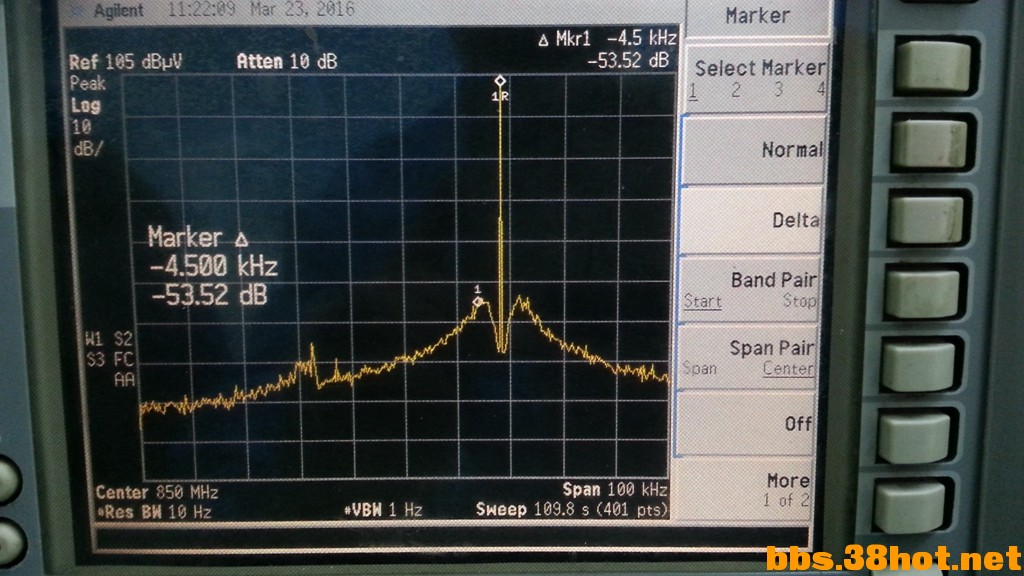

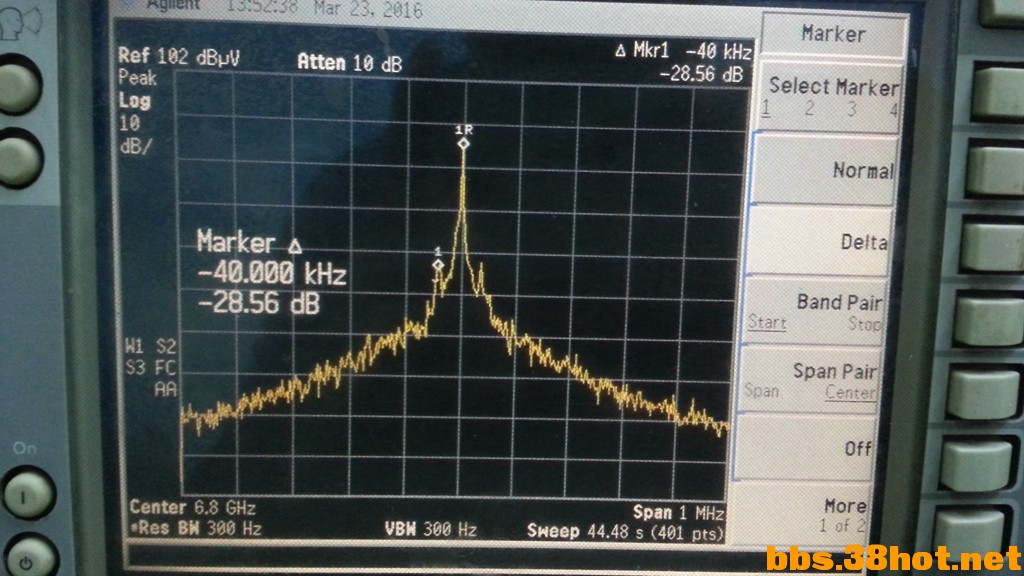

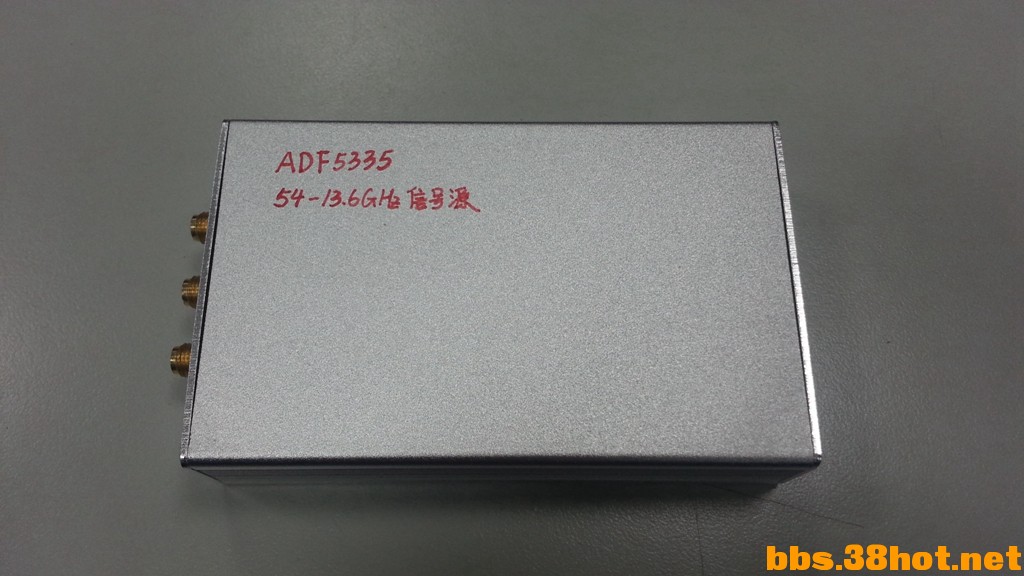

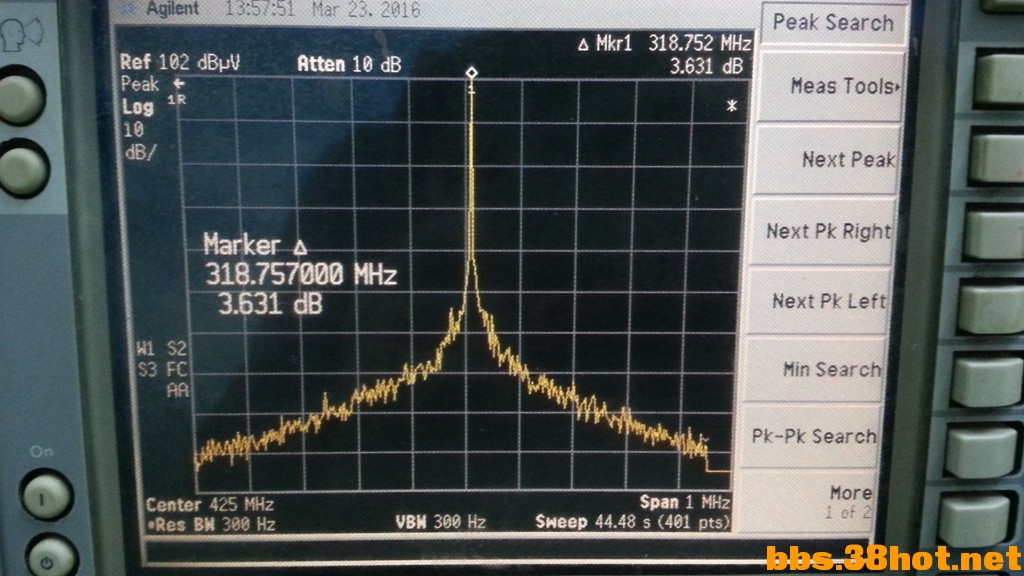

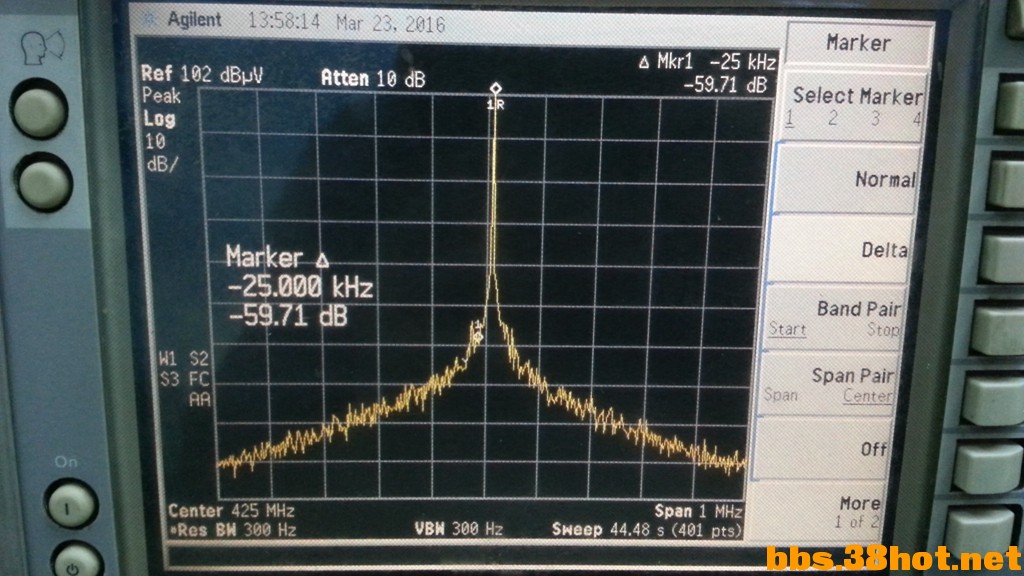

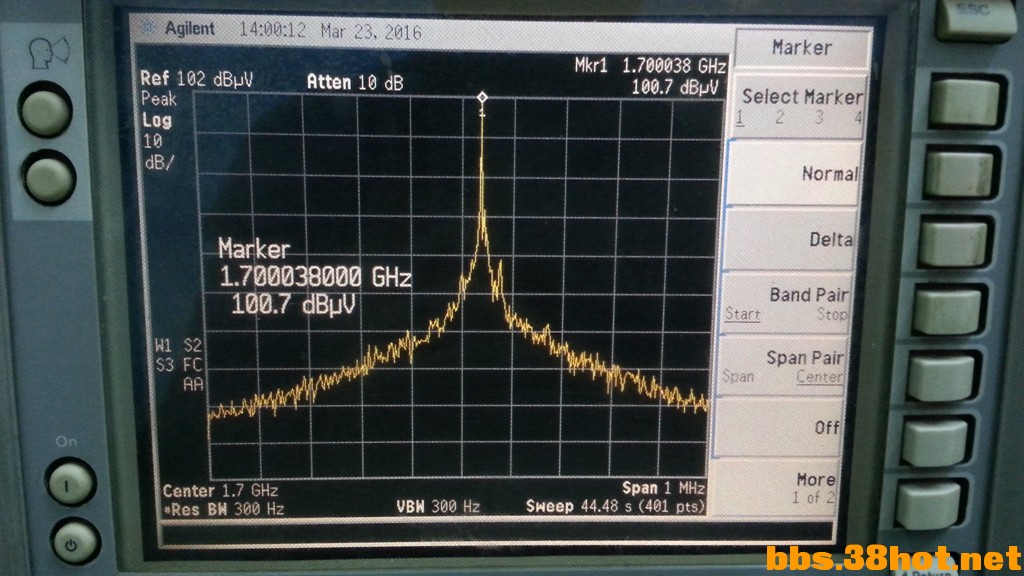

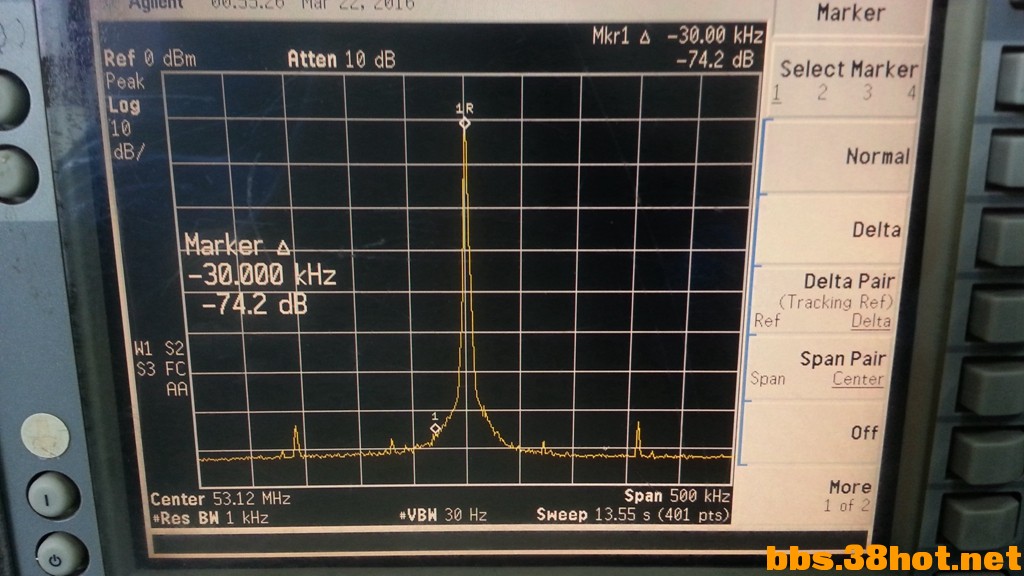

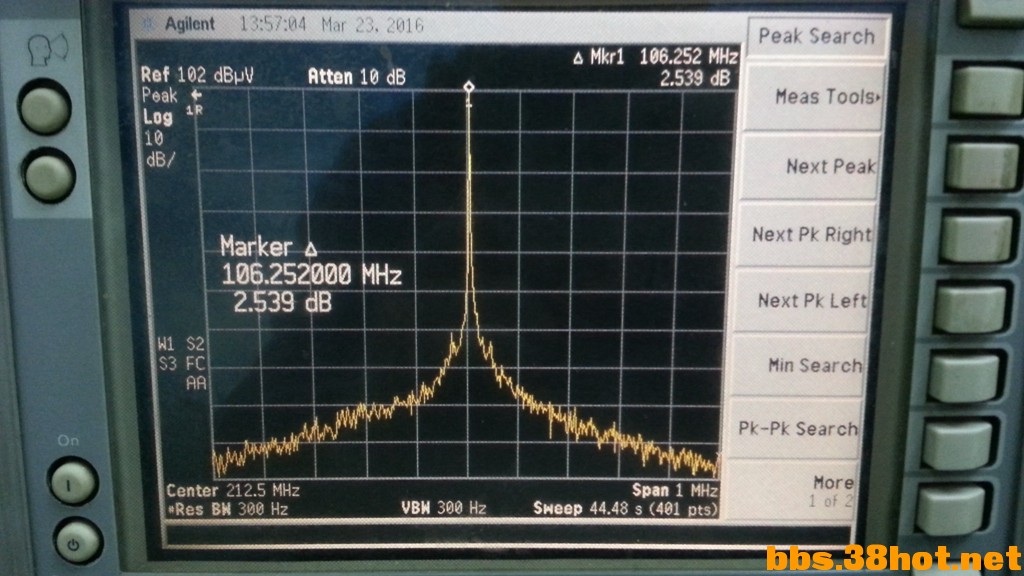

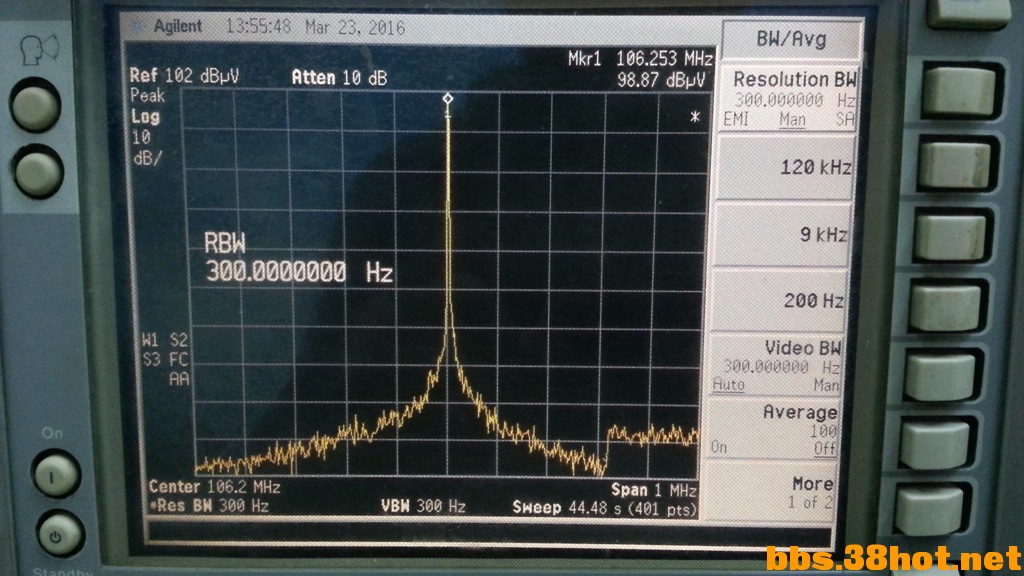

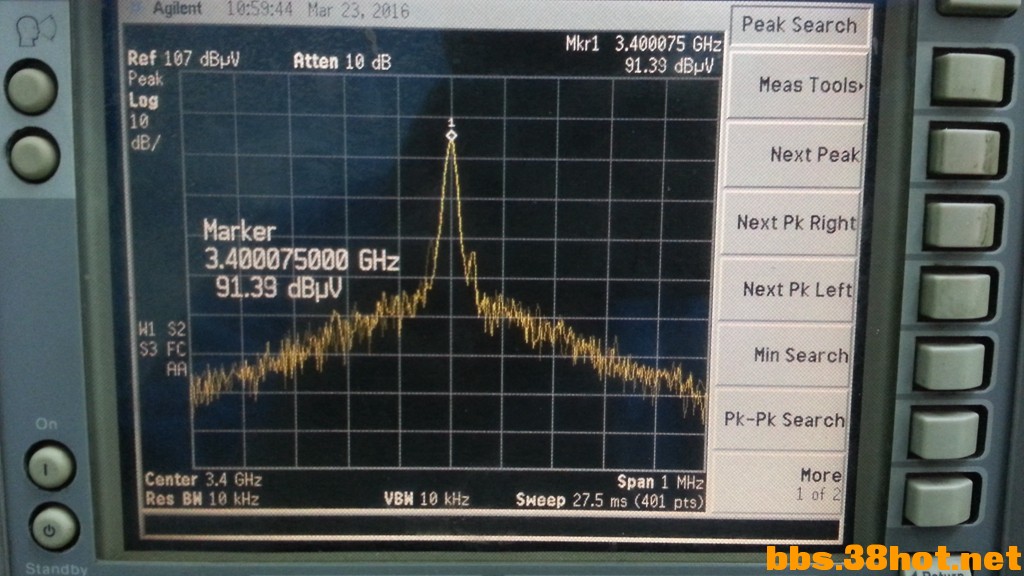

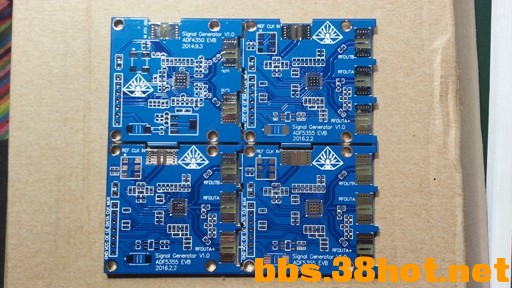

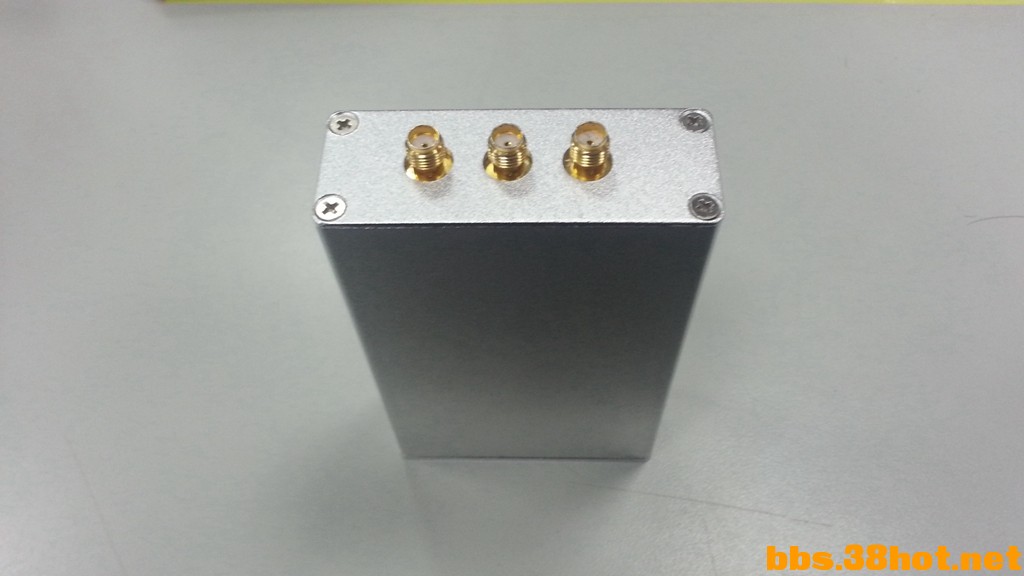

这段时间有点时间研究了下ADI的ADF5355，做了几张4层测试板，共两套打算出一套，论坛价560元/套包邮，上图。

tx3851 · 发表于 2016-3-24 20:09:46

这个很帅

zhangptp · 发表于 2016-3-24 20:22:13

tx3851 发表于 2016-3-24 20:09
这个很帅

有时间再优化下相位噪声

lllaaa · 发表于 2016-3-24 20:31:10

看上去有被噪声调制啊。用线性电源供电的还是usb供电

bg8aqa · 发表于 2016-3-24 20:35:37

记得上次是做的4351

zhangptp · 发表于 2016-3-24 20:45:24

lllaaa 发表于 2016-3-24 20:31
看上去有被噪声调制啊。用线性电源供电的还是usb供电

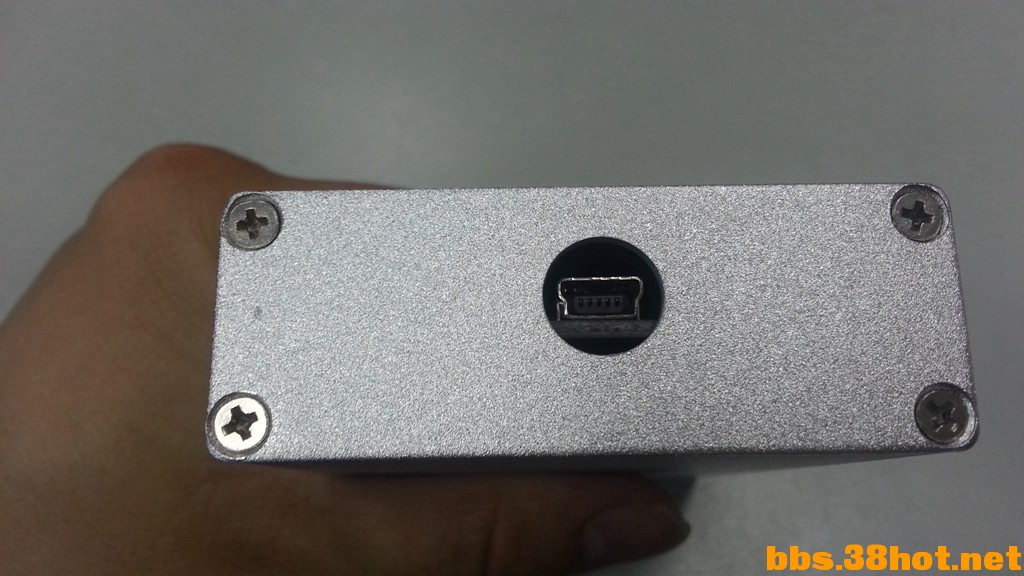

USB供电，用外接电源要好些

zhangptp · 发表于 2016-3-24 20:46:08

bg8aqa 发表于 2016-3-24 20:35
记得上次是做的4351

是的

bg8up · 发表于 2016-3-24 21:38:23

请问功率固定分级调整吗

zhangptp · 发表于 2016-3-24 21:40:02

bg8up 发表于 2016-3-24 21:38
请问功率固定分级调整吗

有4个功率等级

193697 · 发表于 2016-3-24 22:19:46

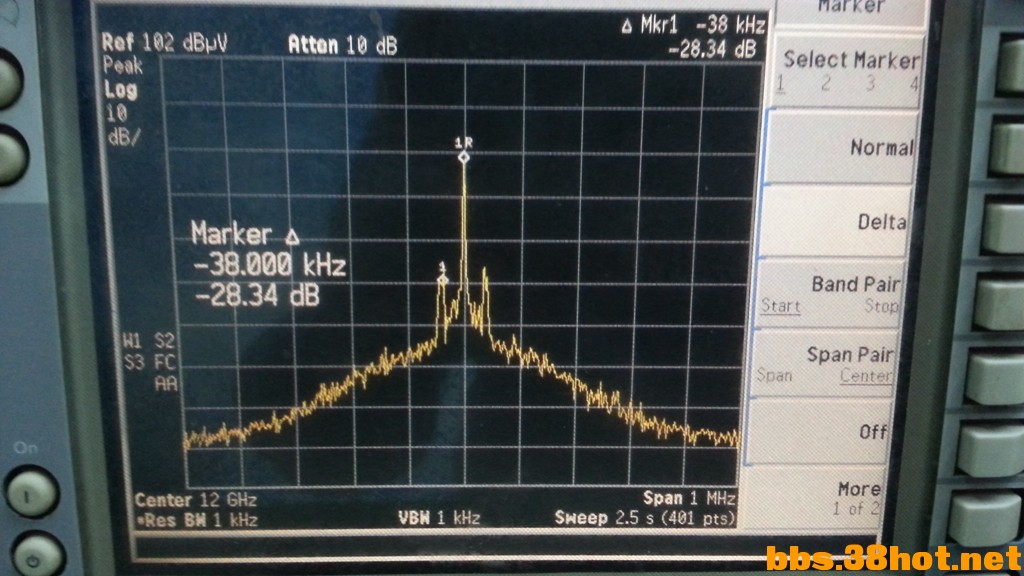

相位噪声有点大，好像是有干扰

193697 · 发表于 2016-3-24 22:20:20

另外，楼主的频谱仪不错

bg8up · 发表于 2016-3-24 22:27:18

信号源和mini功分器一起，PM个实惠价呗

zhangptp · 发表于 2016-3-25 08:54:19

继续出

zhangptp · 发表于 2016-3-25 10:30:18

继续出

zajzaj · 发表于 2016-3-25 11:47:40

用朋友账号回你吧：我们专业搞射频的你在这个频段如果如此大的边带波瓣（或者说楼上的相位噪音）实际上意义不大基本没有价值。但是作为业余发烧折腾还是可以支持你继续优化，板材需要更换，阻抗需要注意，FR-4板子只能局限在2G内处理好平面层或者干脆拿掉，架空搭棚也是可以的。过了5G频率，实际计算的意义已经不存在，更多的依赖于经验和高品质测试仪器了

bg8up · 发表于 2016-3-25 12:56:15

已和楼主商量，要了

zhangptp · 发表于 2016-3-25 13:28:17

zajzaj 发表于 2016-3-25 11:47
用朋友账号回你吧：我们专业搞射频的你在这个频段如果如此大的边带波瓣（或者说楼上的相位噪音）实 ...

谢谢帮顶，继续出

zhangptp · 发表于 2016-3-25 13:29:22

好的，封贴
