TDS1000/2000原理图

bg8up · 发表于 2012-1-1 15:43:01

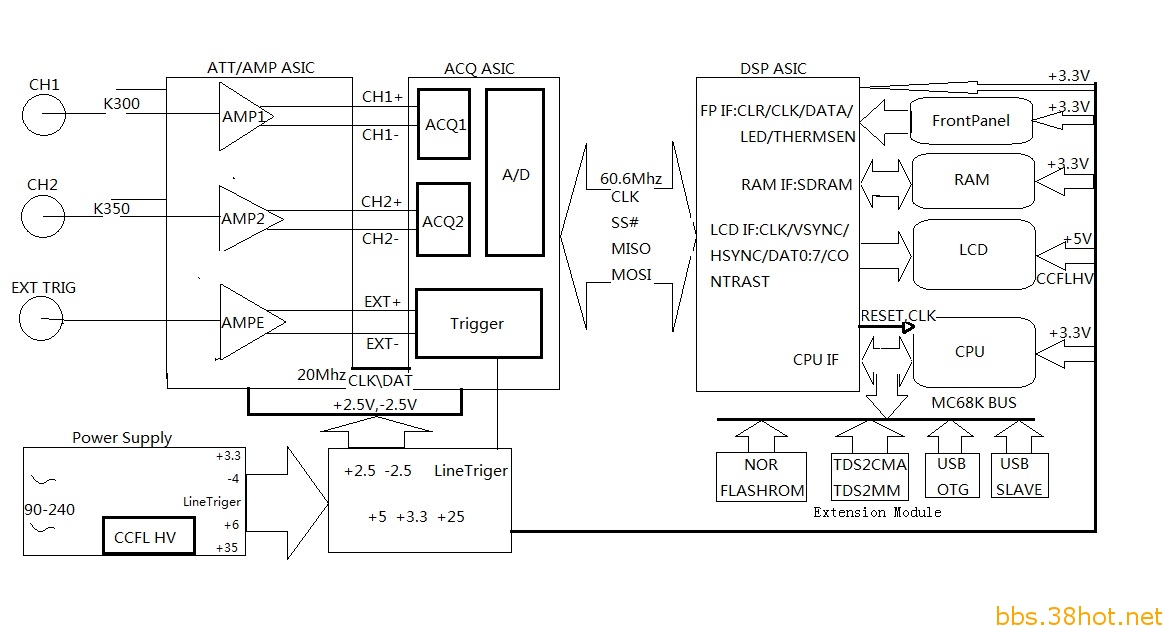

TDS1000/2000，1000B/2000B原理框图

jack76323 · 发表于 2012-1-1 19:52:24

我想问下楼上的，泰克2000系列上面主板主要通过那个IC控制LCD品的亮度，跟对比度的？

jack76323 · 发表于 2012-1-1 19:53:52

TDS2014 .TDS2024上面用了两个ADG522，BGA芯片

liulwn · 发表于 2012-1-1 20:23:54

提示: 作者被禁止或删除内容自动屏蔽

bg8up · 发表于 2012-1-2 22:15:17

jack76323:我想问下楼上的，泰克2000系列上面主板主要通过那个IC控制LCD品的亮度，跟对比度的？ (2012-01-01 19:52)

亮度恒定，只是单色屏和彩色屏的功率值似乎不同，升压变压器有两个输出端子匹配两种接口。

对比度通过对35V进行调制，以模拟电压调整。

bg8up · 发表于 2012-1-2 22:23:29

liulwn:我的示波器有颗ADG522坏了不知那里能买到？ (2012-01-01 20:23)

1颗ADG522有完整的两通道信号处理+控制面板+LCD驱动。

所以4通道ADG522只使用其中一颗ADG522完成系统服务+LCD驱动。

请问1颗ADG522坏了，现在机器是什么症状呢。

bg8up · 发表于 2012-1-7 15:23:59

ADG420进度中，把图片先删除了，进行勘误。

另外向MC68K系统熟手求助，目前和朋友对firmware进行了一部分DA，感到力量有些不足，请熟悉68K系统并有兴趣的坛友参与协助。
如果对WindRiver sysgem结构熟悉的朋友也给指点指点。

jack76323 · 发表于 2012-1-10 12:57:06

一颗坏了，对比度过高，屏幕发白，我只是怀疑坏了一个

bg8up · 发表于 2012-1-11 17:22:34

jack76323:一颗坏了，对比度过高，屏幕发白，我只是怀疑坏了一个 (2012-01-10 12:57)

请别误会，关于一颗ADG522损坏故障现象是向3楼请问的，纯粹技术讨论，没有别的意思[s:34][s:34][s:34]

yzw999 · 发表于 2012-5-17 04:52:04

[s:31] [s:31]

Timber_wolf · 发表于 2013-6-6 16:42:04

收了，谢谢楼主。
