入手菊水COR5502U一天，发帖感言！

lzqing · 发表于 2011-12-28 10:44:45

家里空间小，计划入手一台小体积的示波器。我比较怀念模拟示波器时代那看视频信号波形云里雾里（余辉）的感觉，而且手里只有千元闲款（数字示波器要达到云里雾里的余辉效果就算二手也得三五万），在网上翻阅了几天以后决定入手菊水COM3101，但是在坛子里发帖求购未果，最后经过二手示波器商家介绍就入手了COR5502U，入手之前看到资料上的图片是这个样子的

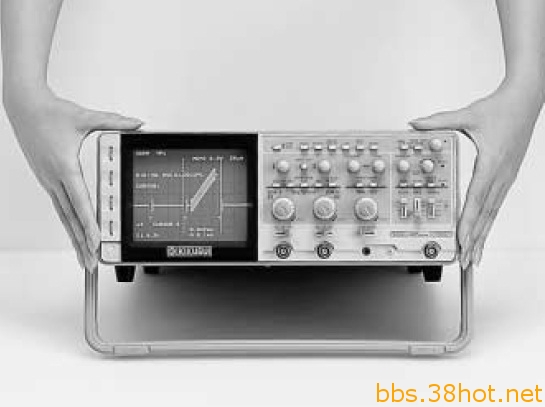

宣传画

结果到手才发现，这双捧示波器的手定不是亚洲人的，再看看我初想入手的COM3101

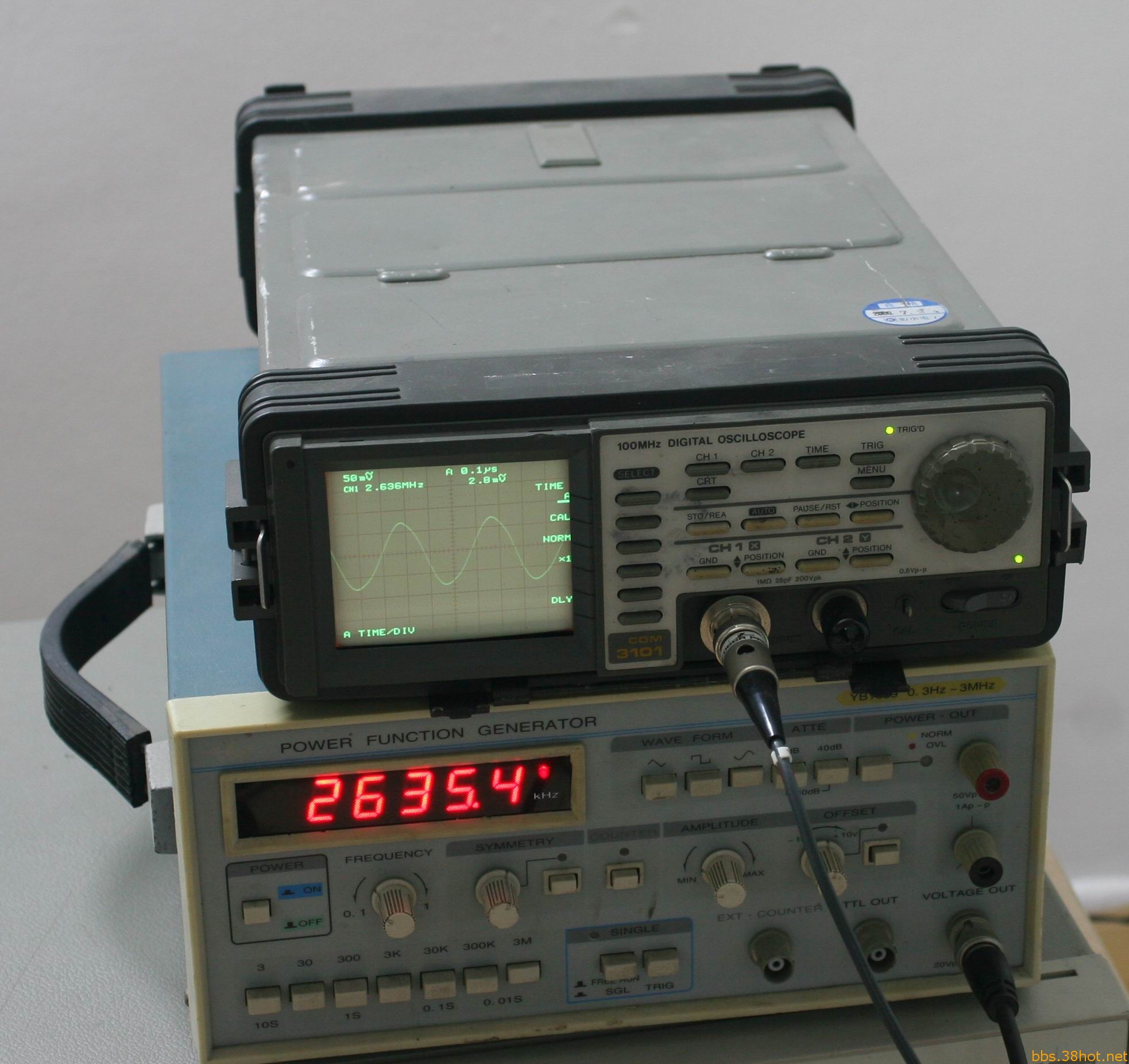

com3101

这体积真让我真郁闷啊，不过跟老板说好了有COM3101到货的话给交换一下，好人呐！心里也安慰了不少，毕竟是自己的问题；
快递半天就到了。开箱检查，不错，品相不差：

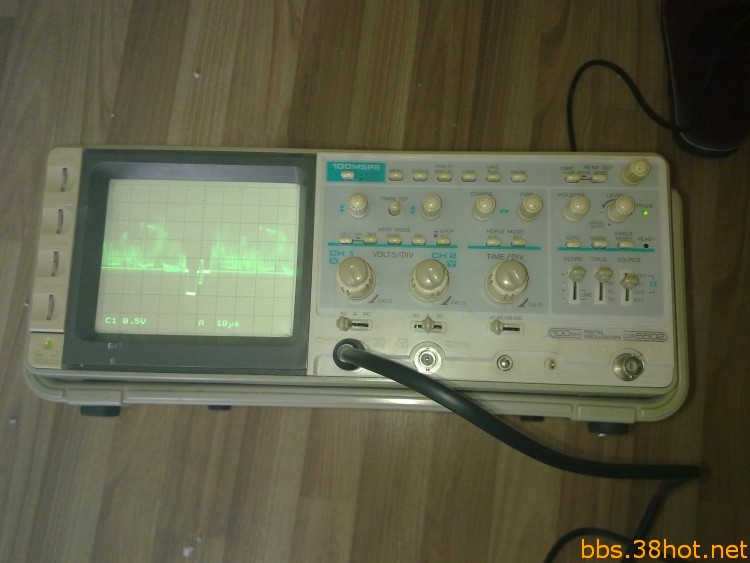

外观

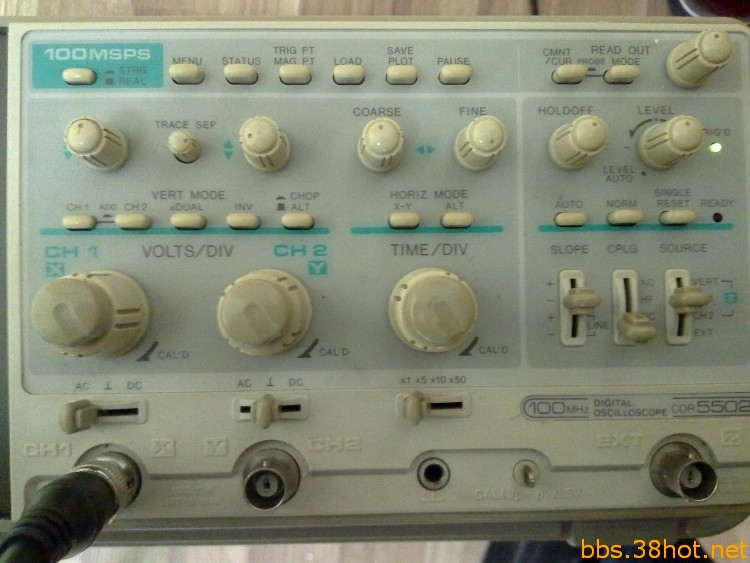

前面板

研究完说明书以后开机测试，功能正常，这个示波器带个数字/模拟模式一键切换

一键切换数字模式工作模式

，也算是当时的混合示波器了，呵呵，
5502U的数字模式下采样率是100MSPS，这个肯定跟TDS220的Gs/s级别不是一个级别的，5502U用重复采样带宽勉强能到了100Mhz，实际上看个25Mhz一下的波形没什么问题；不过还好模拟模式下是真实的100Mhz，在模拟模式下测个视频看看：

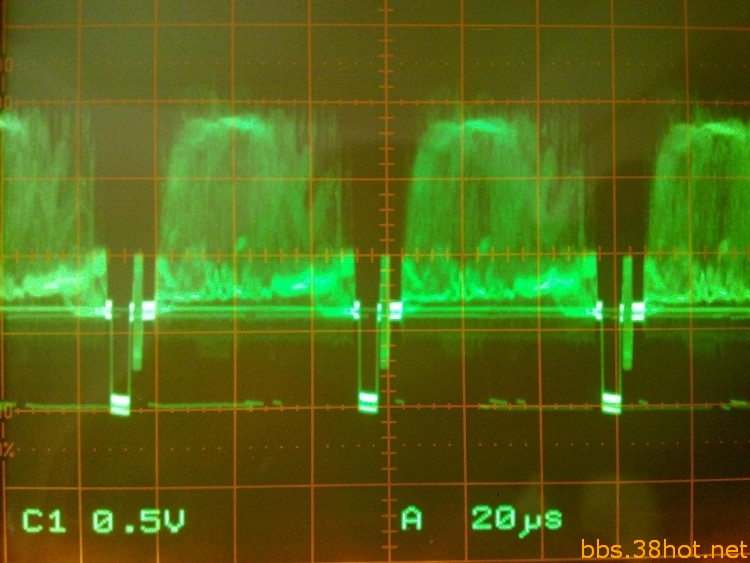

模拟模式视频信号波形

漂亮啊，数字时代的巅峰之作也达不到这样的余辉效果呀，数字模式呢，只能说不是太差，但感觉跟TDS220级别的示波器LCD显示出来的效果还是要好不少的

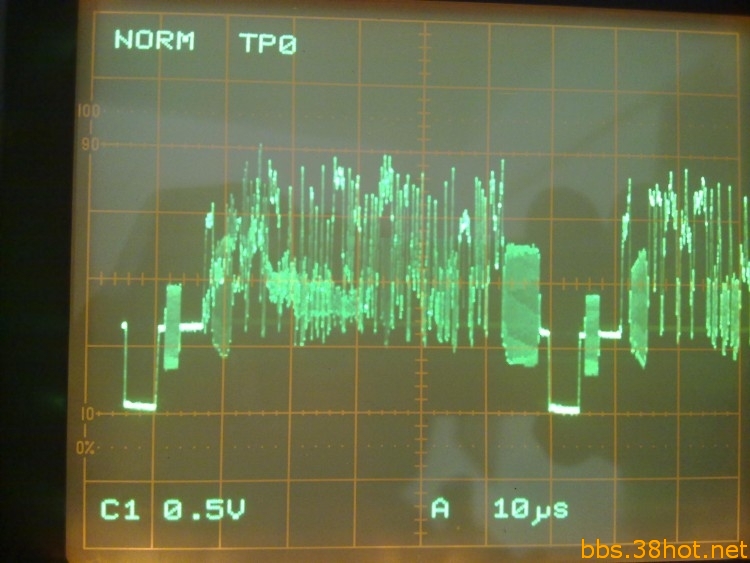

数字模式看视频信号波形

数字模式视频信号展开看同步头

呵呵，这机器还有个拨动开关选择MAG放大功能(固定倍率X1 X5 X10 X50) ，难道这就是HP/安捷伦的MageZoom 功能的前身?
数字模拟都支持，实用啊，数字模式规格上只能到x10，但是到X50也能用，只是会显示个UNCAL警告

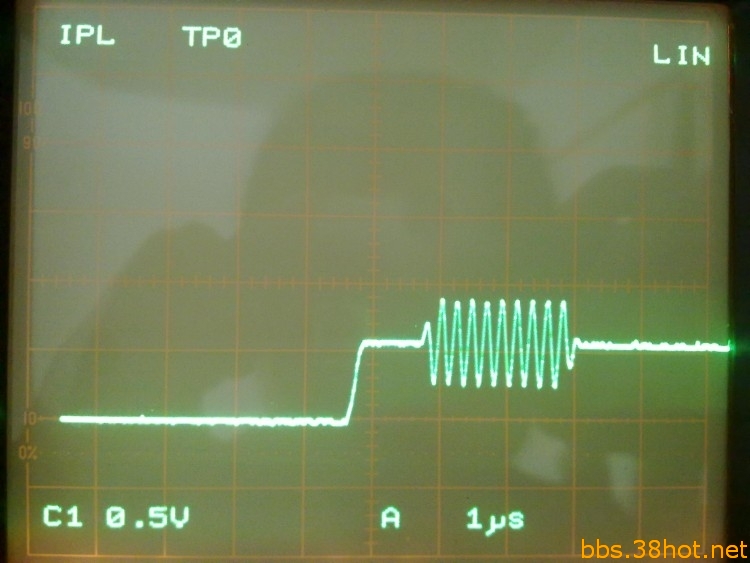

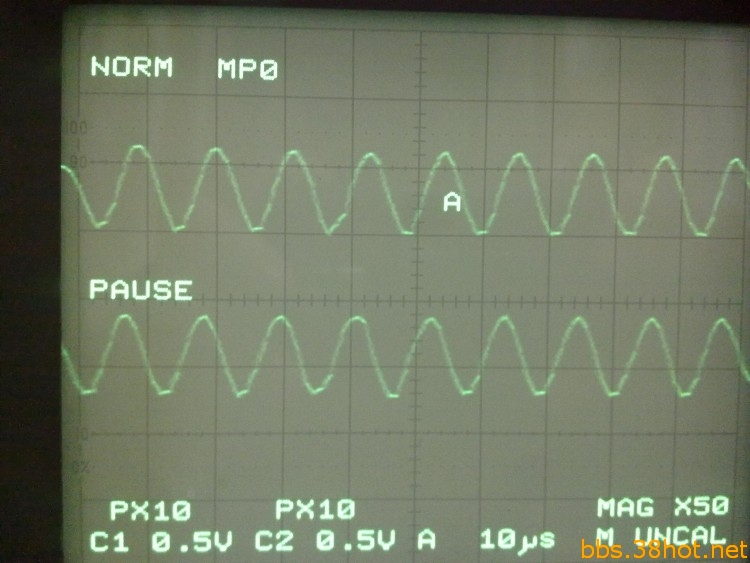

模拟模式视频信号x50后看同步头

真是物有所值，测测噪声看看吧，顺便看看国产探棒的效果，先看模拟工作模式下

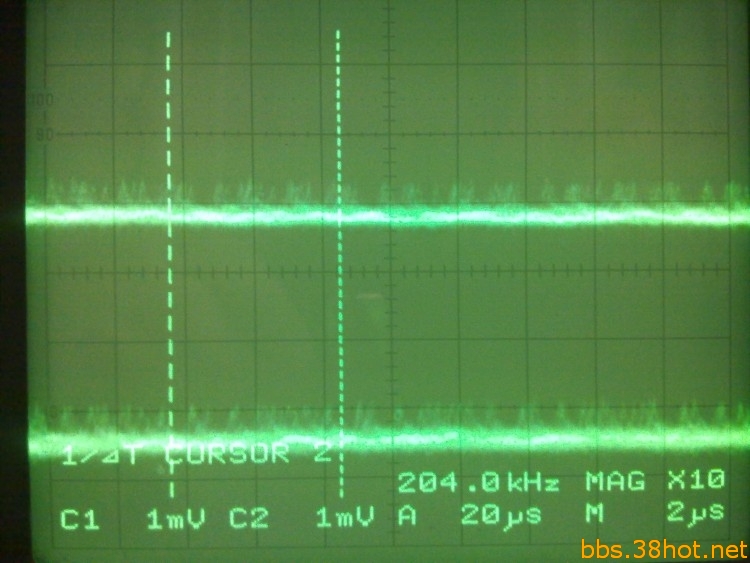

模拟模式下看x1探棒短路噪声

再看数字模式下

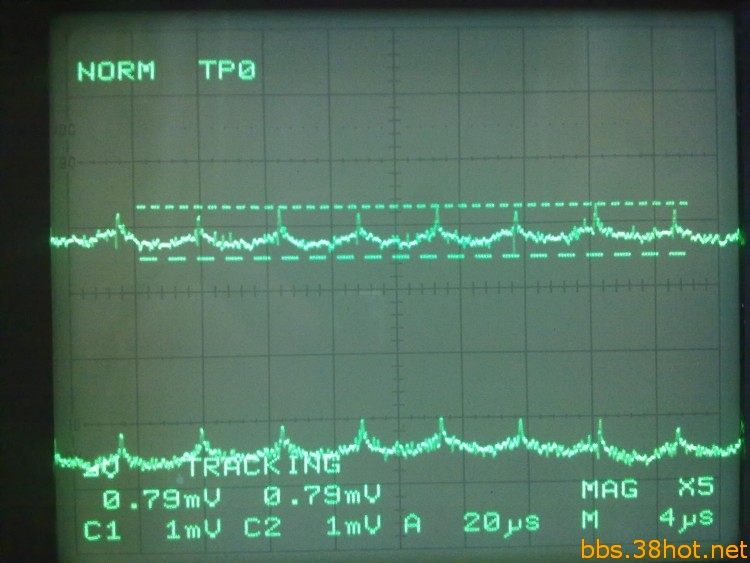

数字模式下x1探棒短路测噪声幅度

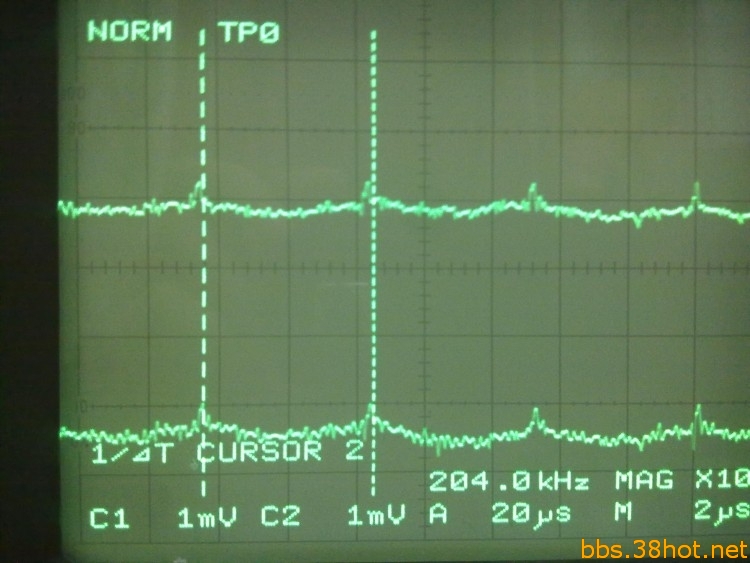

数字模式下x1探棒短路测噪声频率

模数工作模式的误差不是太大，呵呵，接着又小郁闷了一下，居然没有频率计数器功能，只有光标测量，这个真的很不方便；
呵呵，总结一下，整体来说还算不错，一键切换数/模工作模式很方便很实用，MAG放大和预触发(可以选择触发点在屏幕左/中/右的)也不错，
面板上的旋钮和按键手感一流，叹为观止啊，我公司的安捷伦DSO1022A全新买来不到半年旋钮就有点不受控制了，看来大品牌的品质有所下降（PS,确切的说，万元级进口品牌示波器都是国内ODM的，除了探棒比国内的好，机器鸡肋啊，没有预备5万元以上建议大家不要考虑了）；CRT显示屏还不错，清晰，可视面积也比较大（这里严重怀念Lecroy和HP数字示波器的CRT，纯黑底上深绿或黄色荧光显示，一看就是高档货）；
美中不足就是体积稍显大，没有频率计数器功能，100Ms/s采样率太低；
呵呵，第一次在技术区发帖，还请大家多多指教！

wangruiguang · 发表于 2011-12-28 11:34:20

zjinkui · 发表于 2011-12-28 13:13:54

也算小巧了

redtony · 发表于 2011-12-28 14:16:37

COM3101示波器是全自动的，没什么要调的，小也只是相对于脸，整个体积还是不小。

lzqing · 发表于 2011-12-28 14:34:29

redtony:COM3101示波器是全自动的，没什么要调的，小也只是相对于脸，整个体积还是不小。

(2011-12-28 14:16)

漂亮啊，只能望梅止渴了，一失足成千古恨呐！确实比COR5502U小太多了；

iking921 · 发表于 2011-12-28 20:10:41

云里雾里的感觉真好。

hgjdwx · 发表于 2011-12-28 21:55:09

好文章！顶一个！

fiona · 发表于 2011-12-31 14:12:35

路过。。。。。。

一起心翔 · 发表于 2011-12-31 23:38:11

那个3101比这个还完美些吗？除了体积小。

mingwei1228 · 发表于 2012-1-1 18:04:03

看老兄发的图效果很真震撼啊，数字模式下的效果比我的2G采样的54542还好的多

lzqing · 发表于 2012-1-1 22:29:20

一起心翔:那个3101比这个还完美些吗？除了体积小。 (2011-12-31 23:38)

3101有频率直读还有很多自动功能,但是3101的数字采样率只有20MS/s, COR5502是100MS/s;

一起心翔 · 发表于 2012-1-1 23:15:06

fluke的PM3380B呢，200M的采样，100M的带宽，数模组合机。

一起心翔 · 发表于 2012-1-1 23:16:25

3101是纯数字机啊。

lzqing · 发表于 2012-1-2 00:02:22

一起心翔:3101是纯数字机啊。 (2012-01-01 23:16)

COM3101是模数混合，这个系列还有个COM3100是纯模拟机

一起心翔 · 发表于 2012-1-2 01:55:51

擦，被淘宝商家忽悠了

一起心翔 · 发表于 2012-1-2 01:56:59

估计你爱上5502了！

ha128 · 发表于 2012-1-2 08:51:46

喵喵喵喵喵喵喵

enquireyhw · 发表于 2012-1-2 09:43:36

鼓励分享，也喜欢这个小机器。

hgjdwx · 发表于 2012-1-3 12:37:51

请问楼主，这个示波器工作在数字模式的时候，都能设置哪些参数的实时测量（如频率、周期、峰峰值，真有效值、DCV、脉宽、占空比等），不是光标测量。也想入一台。

lzqing · 发表于 2012-1-3 14:51:05

hgjdwx:请问楼主，这个示波器工作在数字模式的时候，都能设置哪些参数的实时测量（如频率、周期、峰峰值，真有效值、DCV、脉宽、占空比等），不是光标测量。也想入一台。 (2012-01-03 12:37)

呵呵,这台机器没有你想要的这些功能,这是个比较遗憾的地方,COR5502U只有光标测量(时间/频率/幅度)

一起心翔 · 发表于 2012-1-3 16:17:03

淘宝仅此楼主一台，大家不要打5502的主意了。

hgjdwx · 发表于 2012-1-3 16:41:43

lzqing:呵呵,这台机器没有你想要的这些功能,这是个比较遗憾的地方,COR5502U只有光标测量(时间/频率/幅度) (2012-01-03 14:51)

谢谢回复！真是遗憾！这么好的机器！

风越极 · 发表于 2012-1-3 22:54:38

日立好像也有个小45M的

yangshiyang · 发表于 2014-4-24 00:05:50

楼主呀，我的示波器是5500现在在网上找不到使用说明书不会用，你那里有没有那示波器的说明书呀，给我一份吧，我的邮箱是ysy1980124@163.com

lzqing · 发表于 2014-4-24 09:20:30

yangshiyang 发表于 2014-4-24 00:05
楼主呀，我的示波器是5500现在在网上找不到使用说明书不会用，你那里有没有那示波器的说明书呀，给我一份吧 ...

http://www.kikusui.co.jp/kiku_manuals/C/COR5500U_60_100_E2.PDF

yangshiyang · 发表于 2014-4-24 17:53:28

lzqing 发表于 2014-4-24 09:20
http://www.kikusui.co.jp/kiku_manuals/C/COR5500U_60_100_E2.PDF

全是英文，看不懂呀，有没有中文的啊。

maithon · 发表于 2014-4-27 19:07:12

图形效果不错，不过没用过模拟示波器。
