恒温晶振 不同频率 不同外形

sjhelo

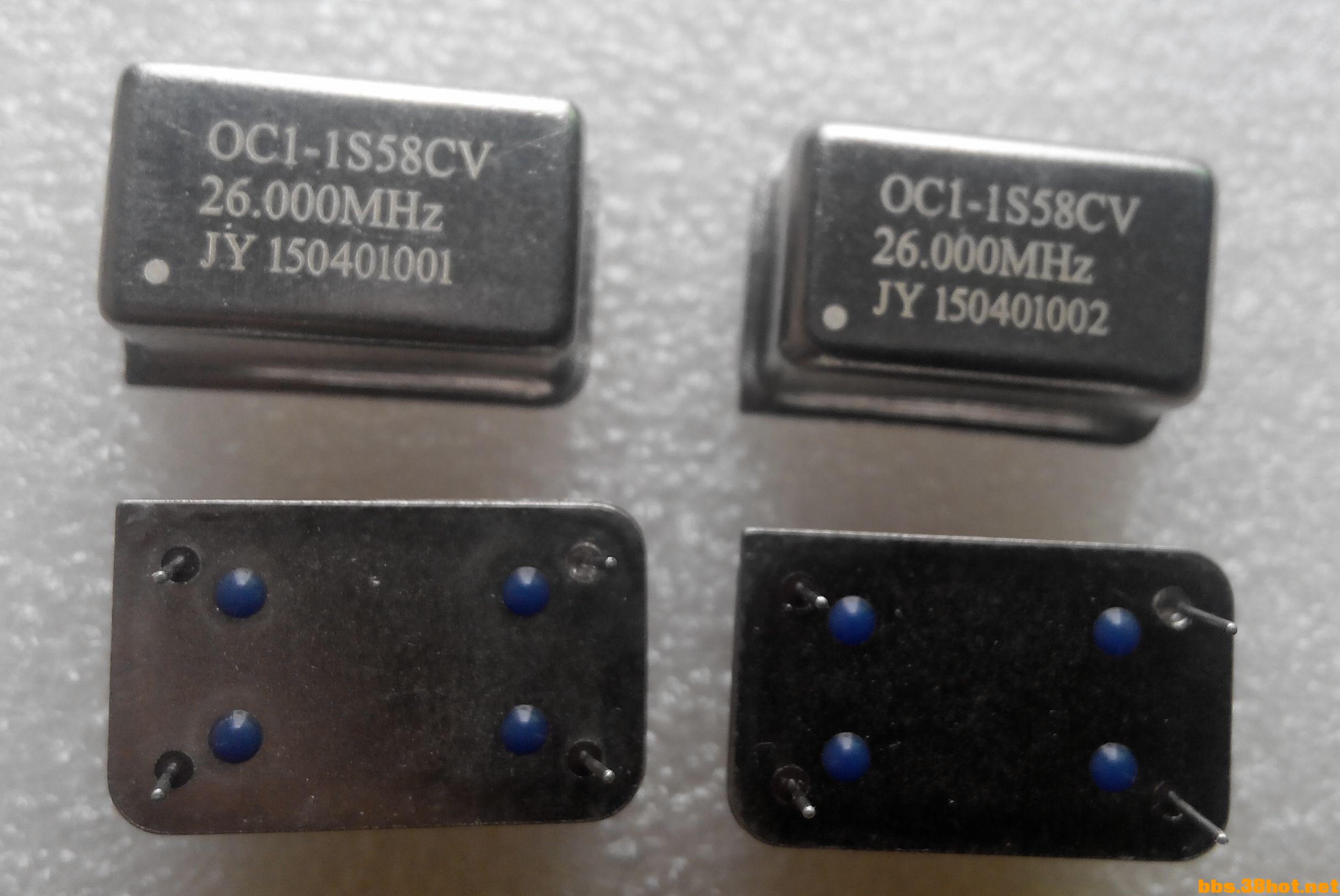

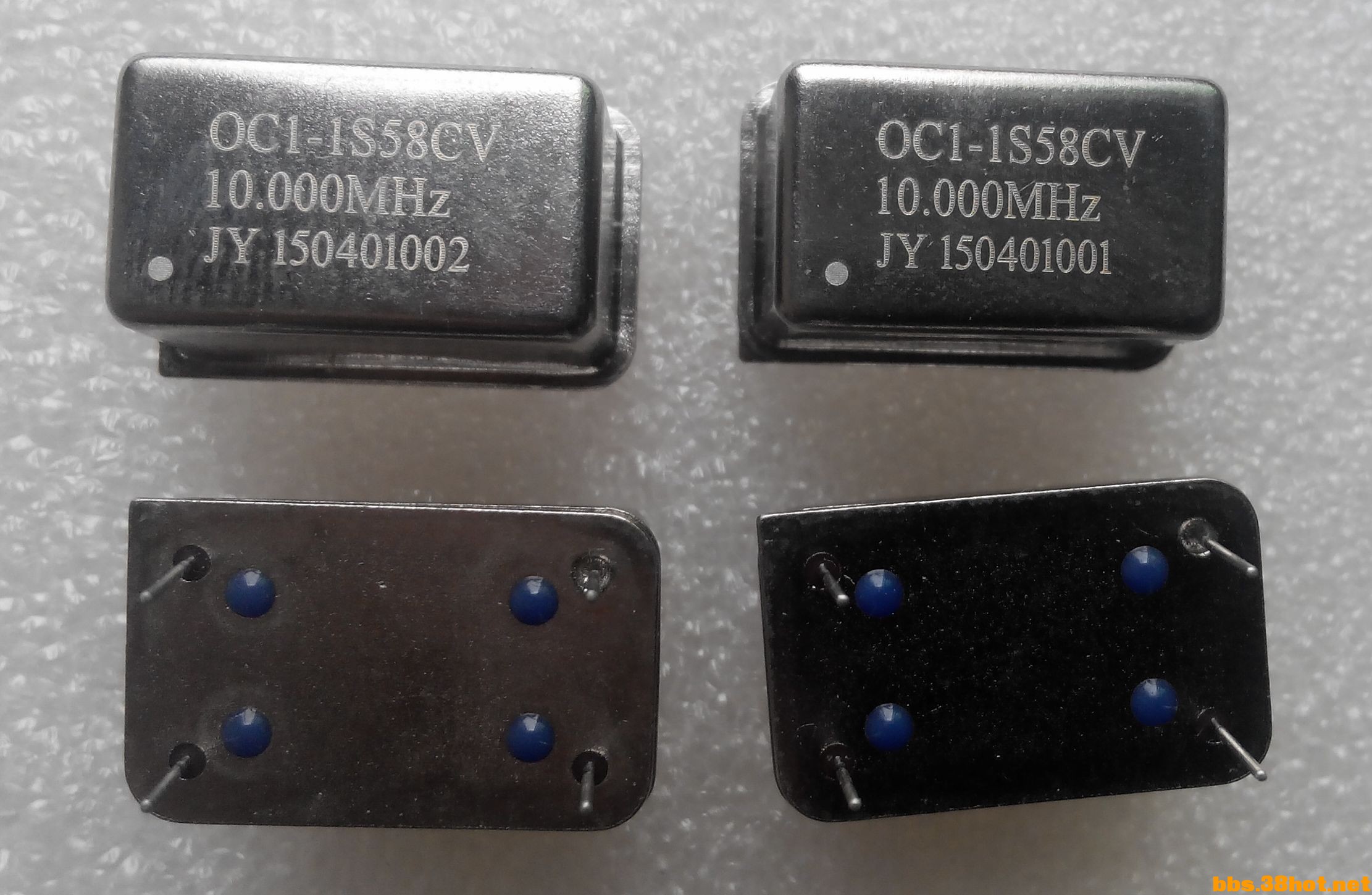

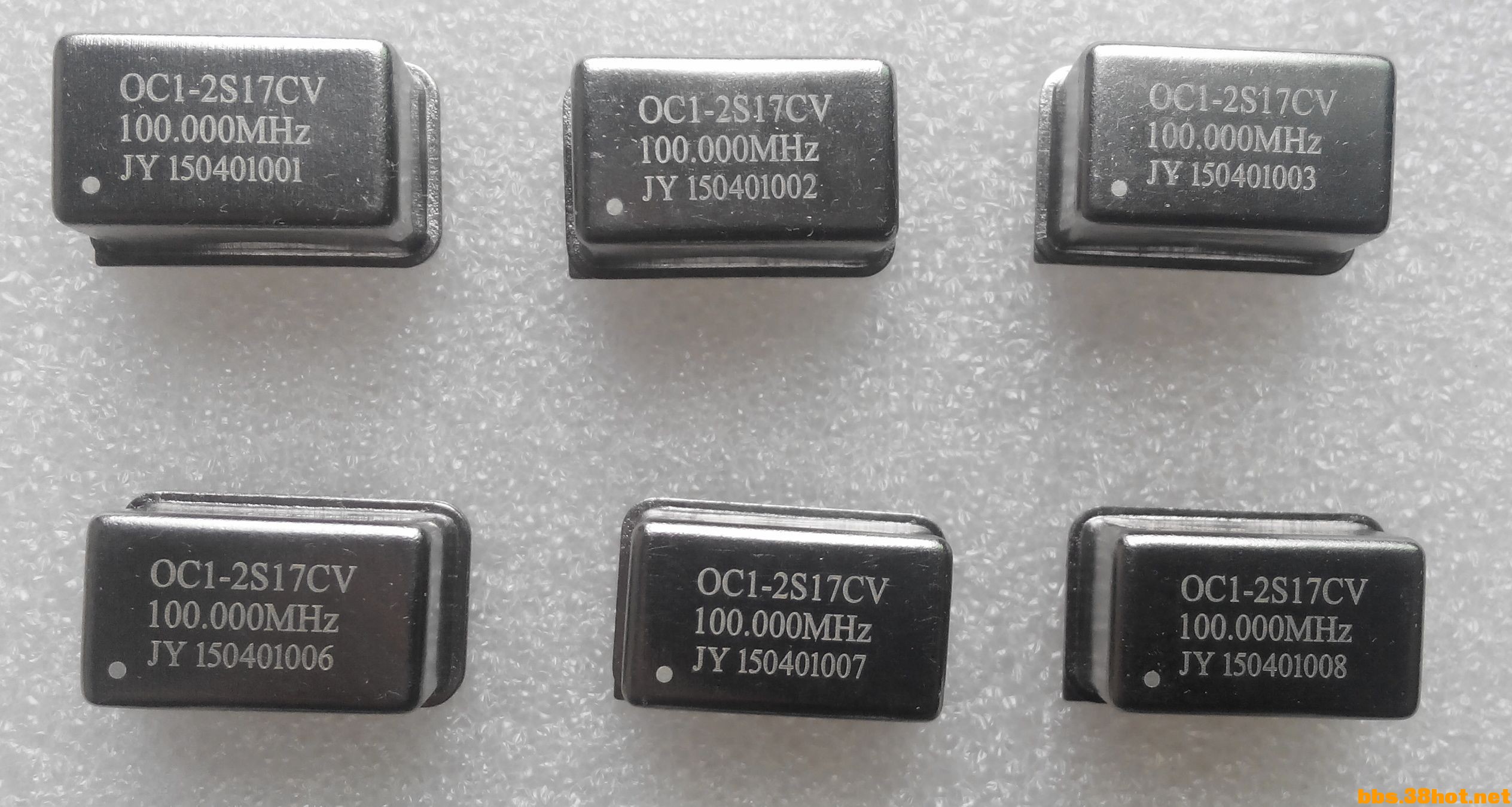

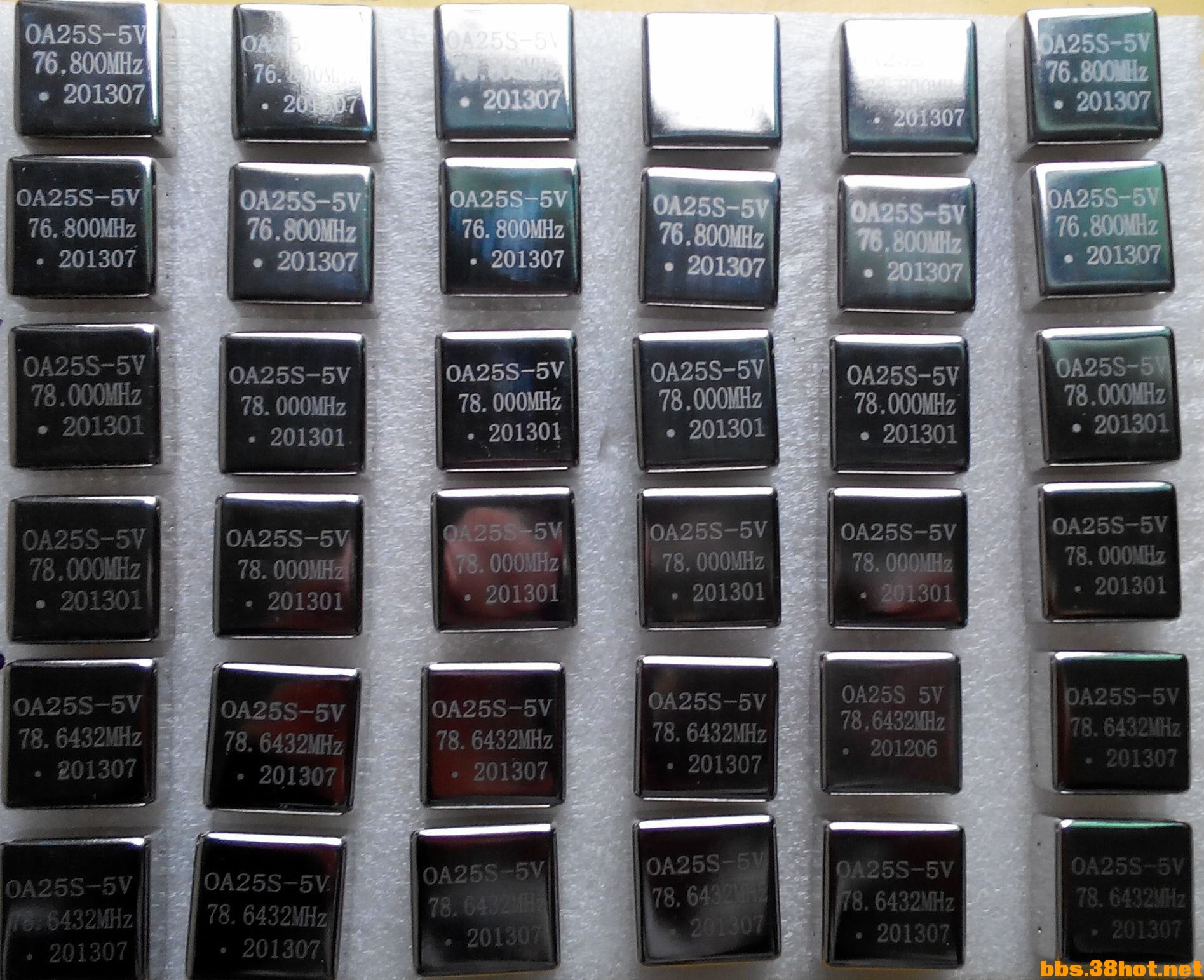

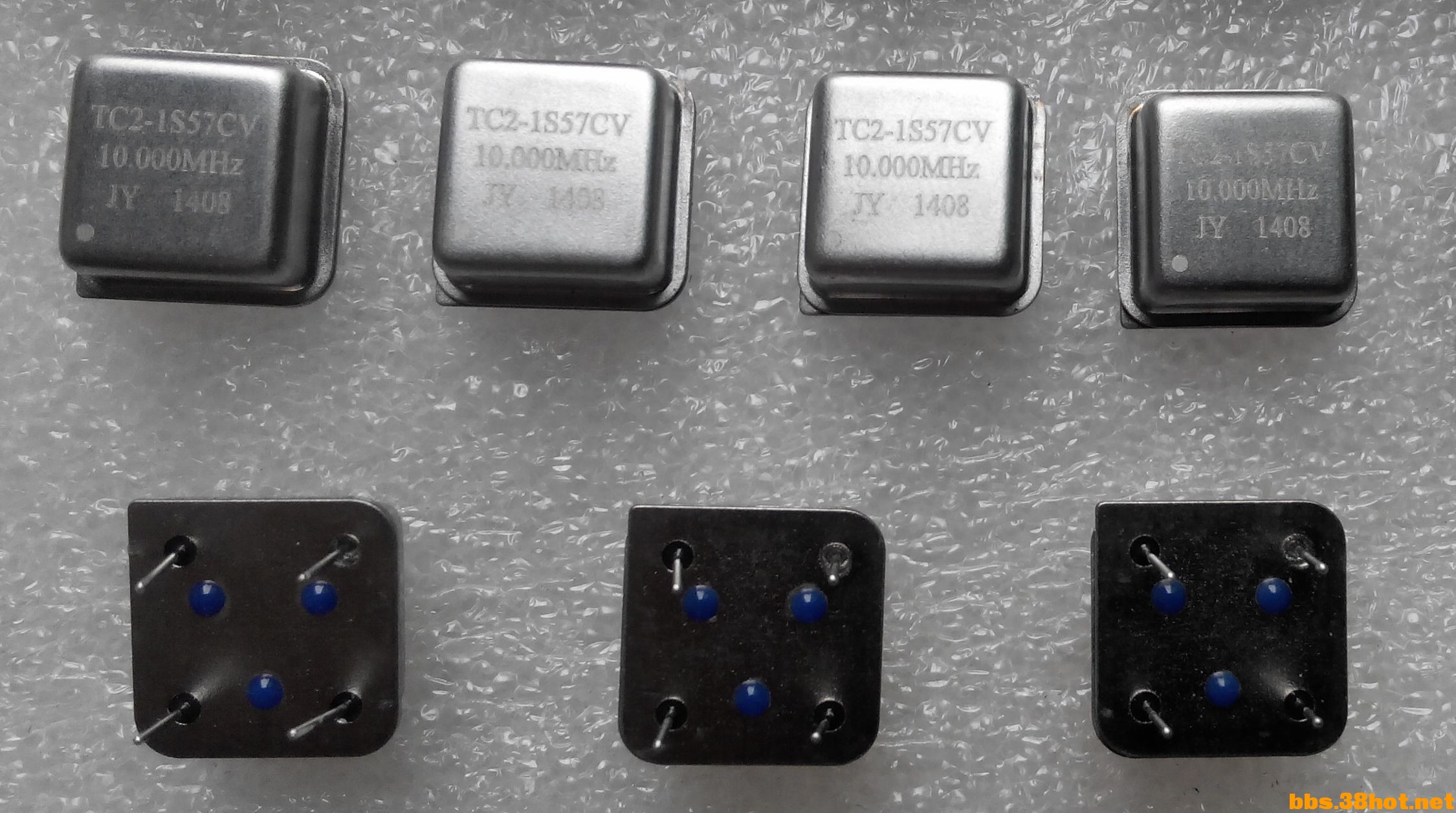

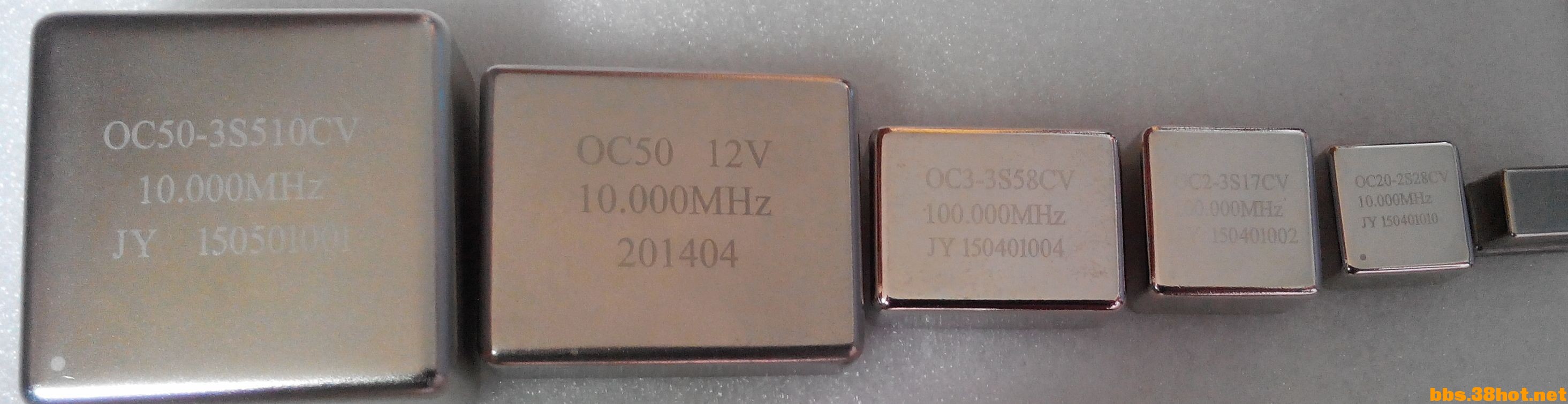

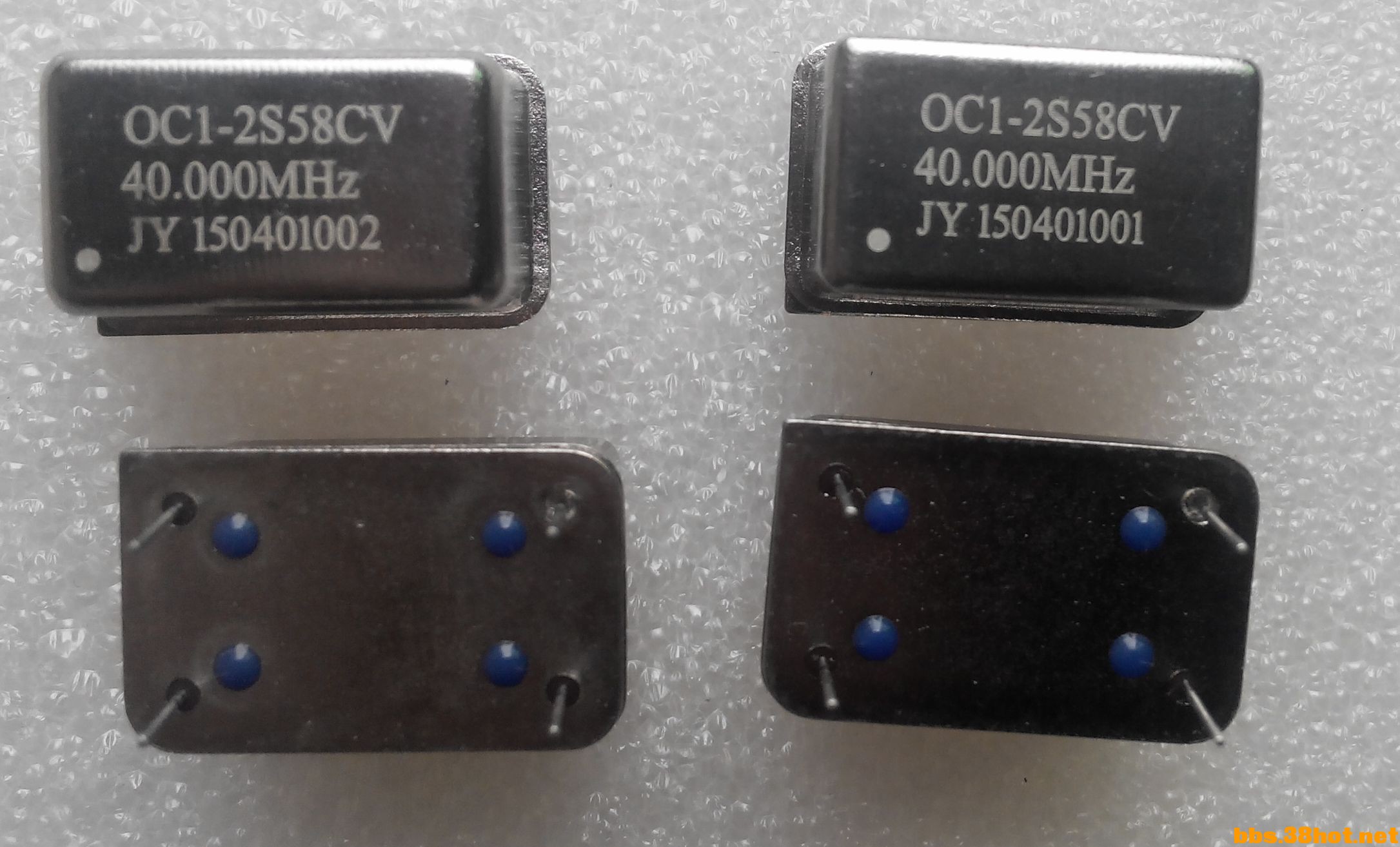

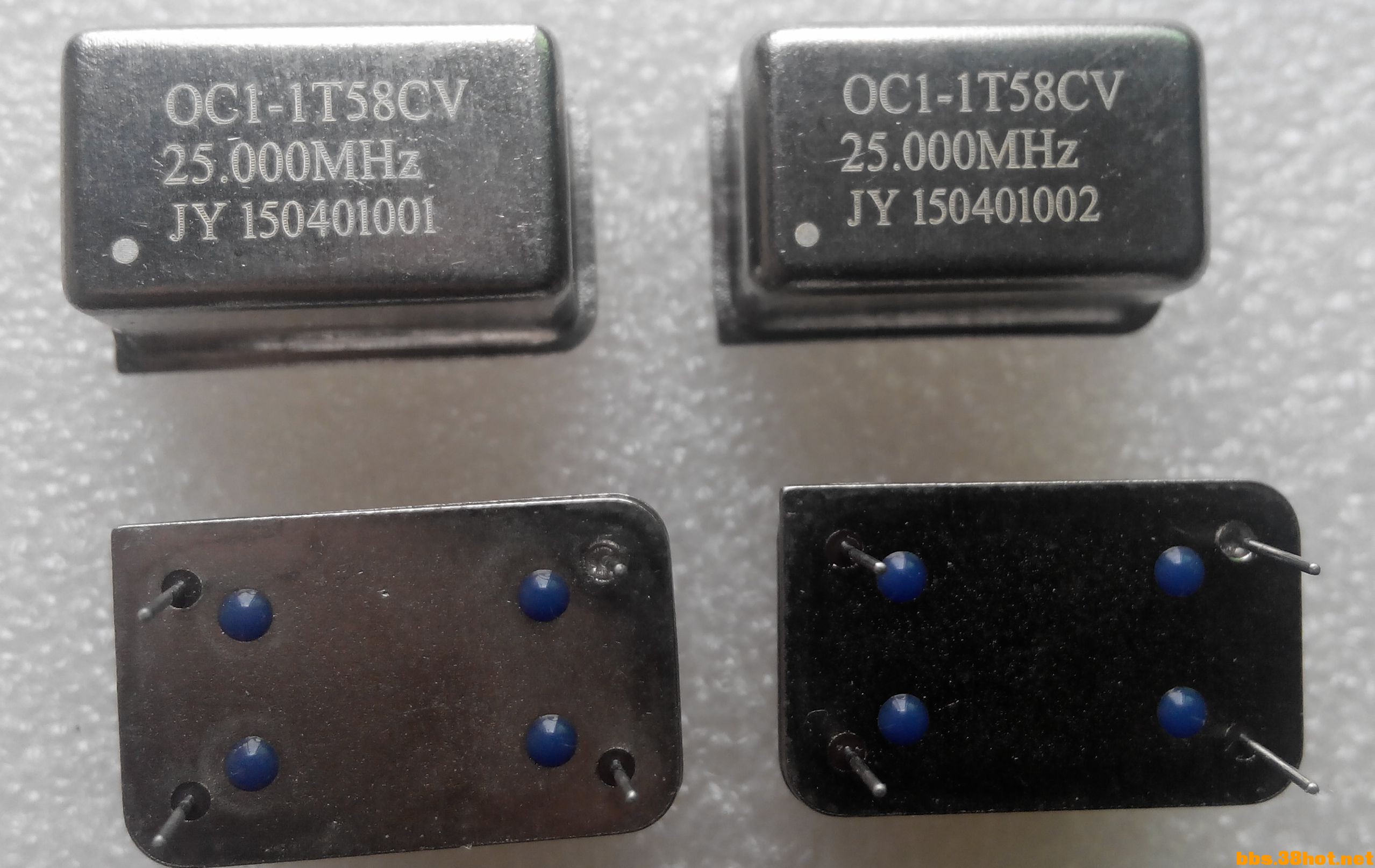

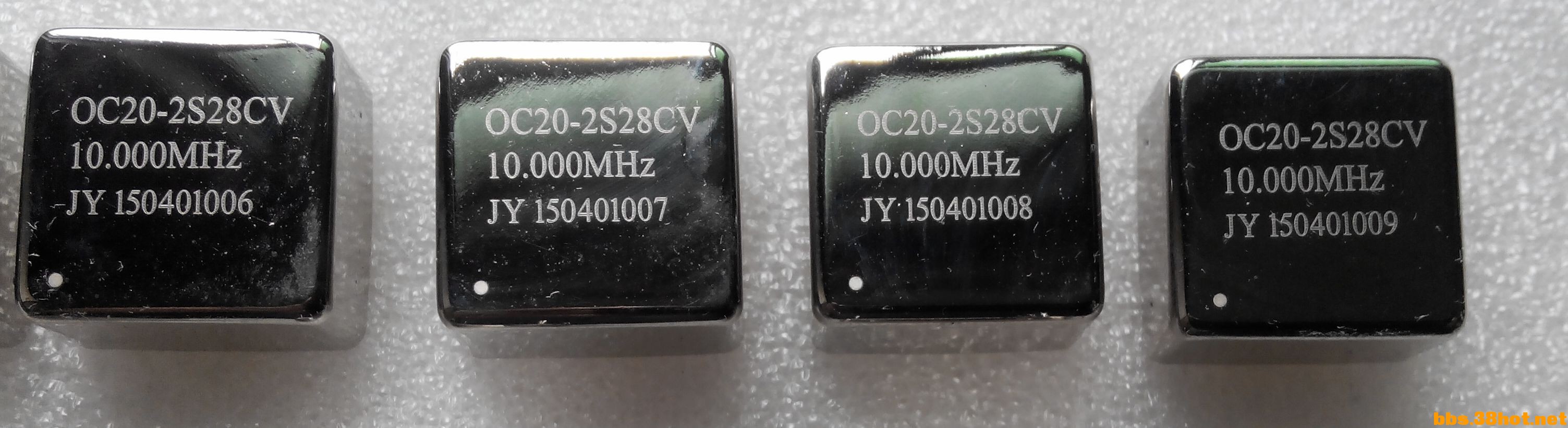

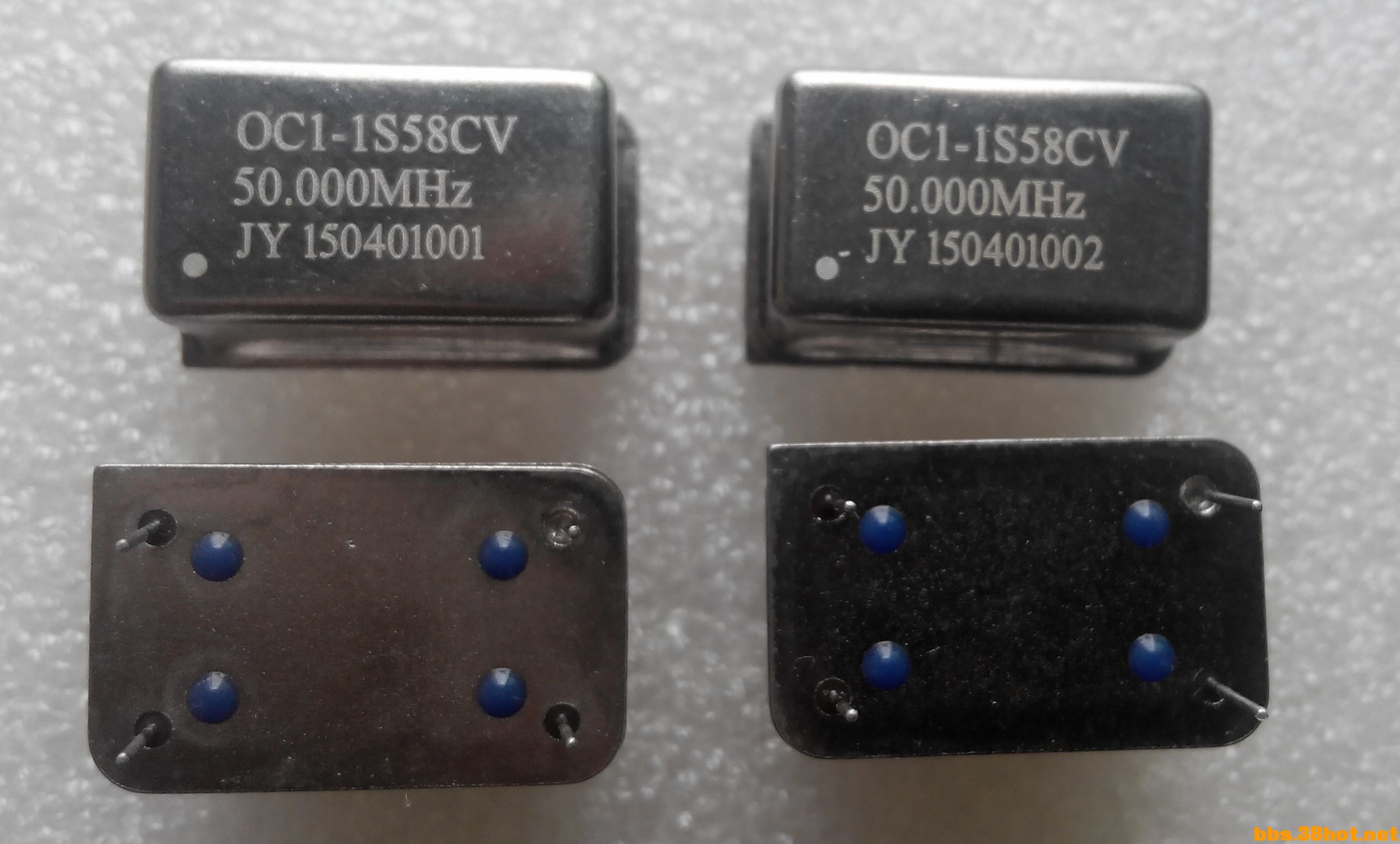

坛内的一些有没有遇到在做产品研发或仪器仪表维修的时候需要一个或几个晶振（OCXO）呢？本人专业从事晶振研发生产多年，有很多生产遗留和在线生产的一些恒温晶振（OCXO）现在单价转让。常规频率有10MHz、12.8MHz、16.384MHz、20MHz、25MHz、26MHz、40MHz、50MHz、80MHz、100MHz等，频率温度稳定性：所有产品工作温度-40~85度可选，稳定性5~100ppb可选，常规工业级-20~70度，-40~85度等。外形有dip14、20x20x10mm、25.4x25.4x13mm、36x27x13mm、50x50x25mm等。不同频率，不同外形可以定制，一个都可以。支持淘宝、支付宝交易，可以开17个点的增值税发*票（默认不开）。欢迎朋友们在线探讨。淘宝-https://shop122066966.taobao.com/?spm=2013.1.1000126.d21.imIM5z
QQ-909948492

sjhelo

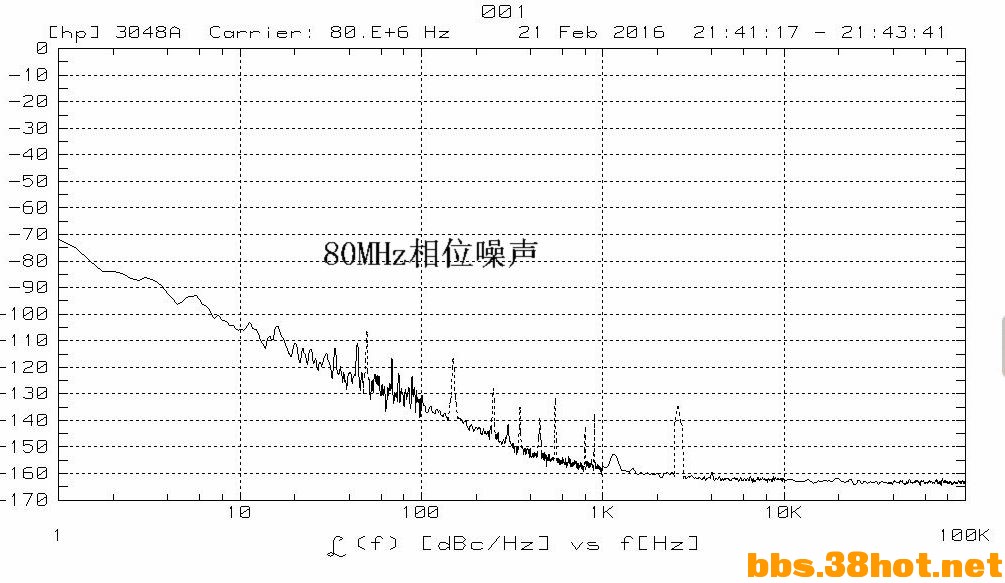

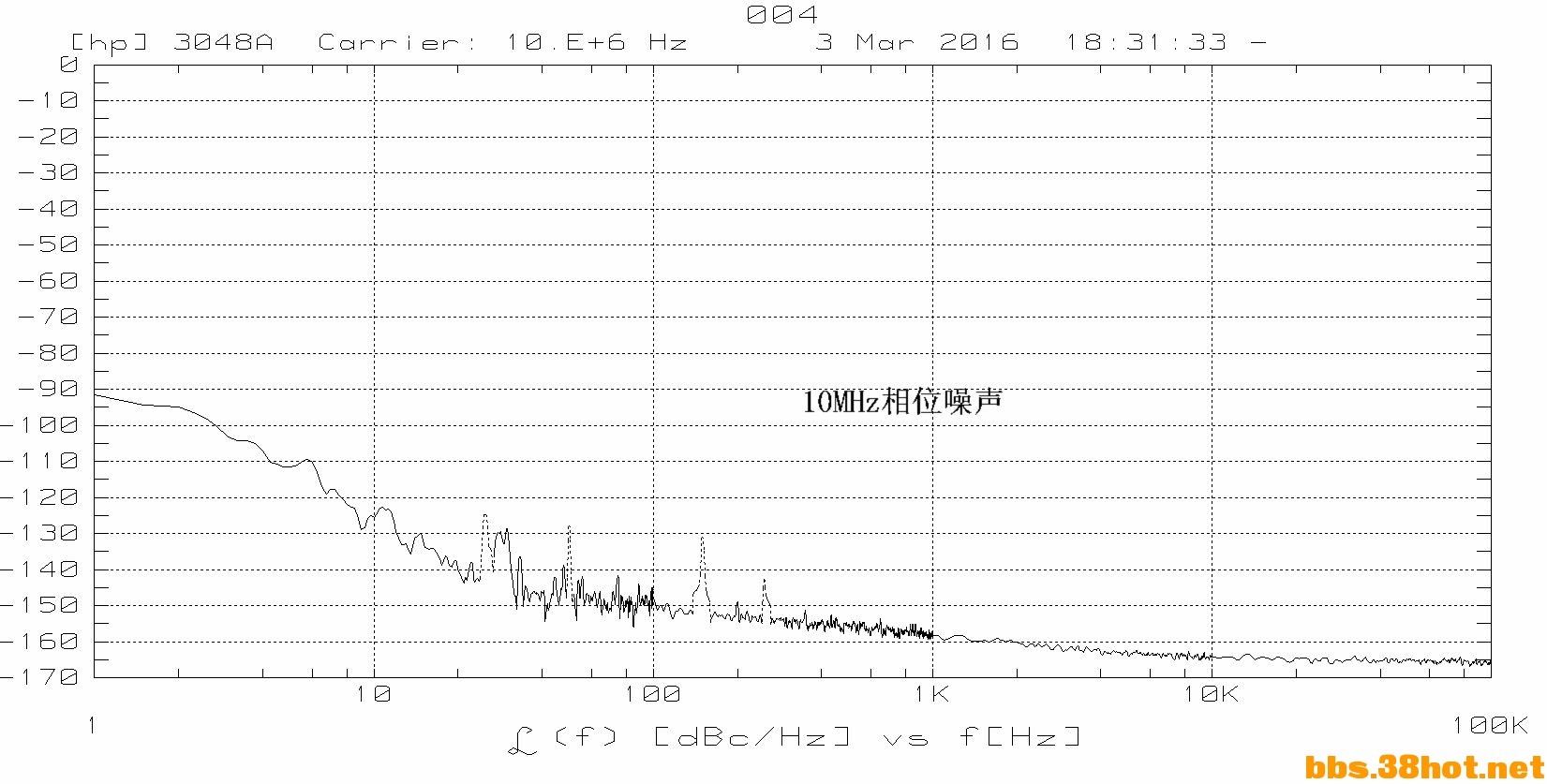

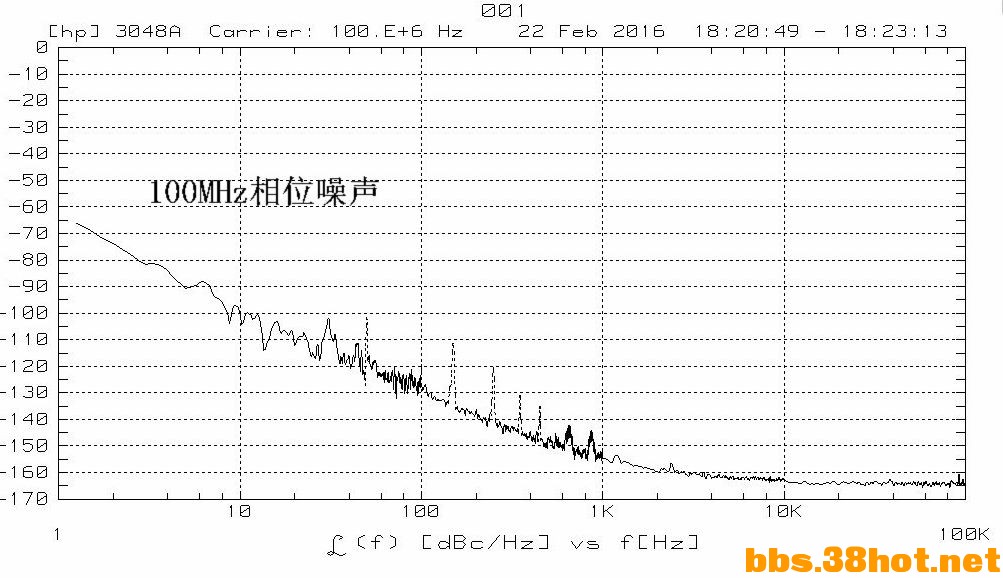

相位噪声

hu_lin

记号一下

sjhelo

输出波形：方波HCMOS  高电平≥2.4V,低电平≤0.4V。正弦波SINE 输出功率0~13个dbm，谐波≤-30db。

sjhelo

[b]恒温晶体振荡器的一般性描述
恒温晶体振荡器（Oven Controlled Crystal Oscillator）
是一种通过内部恒温的方式使频率保持稳定的晶体振荡器，简称“恒温晶振（OCXO）”。
OCXO主要由晶体元件、控温电路和振荡电路组成，其工作原理是用专门设计的加热控温电路及结构，将晶体元件和（在双层恒温设计时）振荡电路等恒温在一个很小的特别温度区间，使其振荡频率不受外界环境温度改变的影响以达到高稳定的目的。
OCXO的频率稳定性比TCXO要高一个数量级以上，是目前仅次于原子频标稳定性的理想频钟源。与TCXO相比，由于其进入稳定状态需要一个预热的过程（特别是低温环境下），因此不适用于开机即要求进入稳定工作状态的应用领域。
用户应该注意：OCXO电源电压的抖动(或电源寄生的噪声)会降低输出频率的阿伦方差及相位噪声指标，从而影响其稳定度，所以在应用设计时，通常要求电源抖动在60Hz到100KHz的频率范围内其幅度要小于10mVp-p；使用OCXO最好一直加电，因为其一旦断电后再加电，要达到断电前的频率精度则（断电时间越长）需要更长的时间，若时常的有这种情况，就需在技术要求中提出并特别规范（频率重现性）。OCXO输出幅度大时，负载效应大，频率稳定度会变坏，用户工程师设计选用时要合理；选用OCXO（也包括TCXO的部分应有，如前述的温度突变）应区别其使用条件，确定主要关注的是其瞬态（短期）或是稳态（较长期）应用：比如在雷达上，更关心的是晶振瞬态（短期）的稳定性；而在程控电话交换机的同步（备份）时钟里，更注重的是晶振稳态（较长期）的应用。由于晶振在瞬态与稳态工况下，其性能的表现（如频偏）相差很大，而且有些特性会互相牵制，因此对其技术指标提出及其实验测量，需要区别要求及规范。显然的，既要求产品的瞬态性能优异，又要求其稳态性能优异，成本会急剧增加，甚至可能是晶振无法达到的。
产品特点
相对于TCXO、VCXO，OCXO具有更优良的稳定性能和频谱质量。
主要应用
主要应用于稳定性能高、不需要即开即用且能提供2W以上电源功率的设备需求，如通信网络中的基站、发射机、移频直放站、授时产品和测量仪器，军工以及自动化设备等。
指标描述
标称频率： 0.02MHz~200MHz
输出波形：输出波形有方波和正弦波两种，对于方波有输出电平、占空比、上升/下降时间、驱动能力等指标；对于正弦波主要有谐波和输出功率等指标。
温度稳定度：由于恒温槽的温度通常高于环境温度8℃以上，基于可靠性的要求以及晶体的零点温度范围，OCXO工作温度的最高温度点一般不超过85℃。AT-CUT晶体相比SC-CUT晶体热惯性更大，所以用SC-CUT晶体的OCXO相比AT-CUT晶体的OCXO在温度稳定性与日波动指标上有更好的性能表现。
老化率 ：AT-CUT 晶体的年老化率有0.5ppm、0.3ppm、0.1ppm等。SC-CUT 晶体的年老化率有0.1ppm、0.05ppm、0.02ppm、0.01ppm等。
启动时间 ：指OCXO从上电到电流稳定所需要的时间，通常小于2分钟。
工作电压 ：3.3V、5.0V 、9.0V、12.0V、15.0V。
启动功耗 ：取决于晶体零点温度点、恒温槽大小以及OCXO的低温工作点。
稳定功耗：指在环境温度25 ℃下晶振稳定工作的功耗。

castiello

话说LZ测试设备没有那几个单位有

我们这有一台3048

我最近需要一些78.05MHz的晶振，不知道能做不

sjhelo

castiello 发表于 2016-3-4 12:37
话说LZ测试设备没有那几个单位有

我们这有一台3048

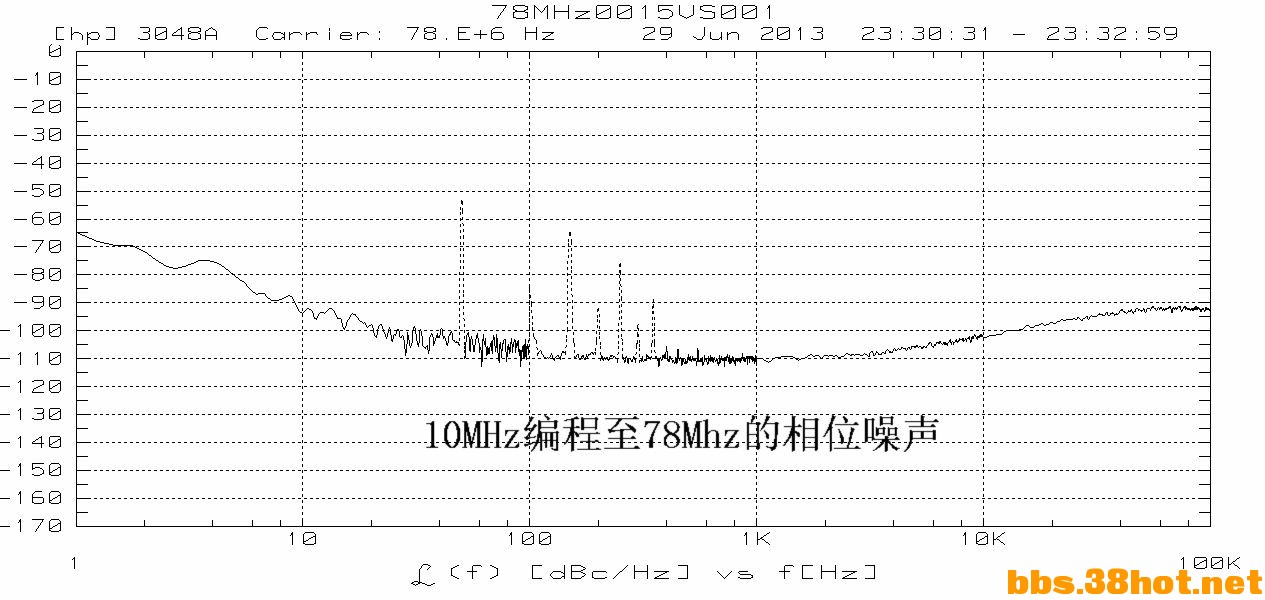

你们的3048还能正常使用吧？78.05Mhz的晶振晶体不好找，数量多还可以定制，不知道你们对相位噪声要求高不高，要求低一点可以编程来实现，温度稳定性可以保证，下图是编程出来的78MHz的相位噪声测试曲线，不知道能不能满足你们整机的要求。

czw

能不能介绍下编程实现是怎么实现的?
看相位噪声曲线象是通过锁相锁出来的.

sjhelo

czw 发表于 2016-3-4 20:57
能不能介绍下编程实现是怎么实现的?
看相位噪声曲线象是通过锁相锁出来的.

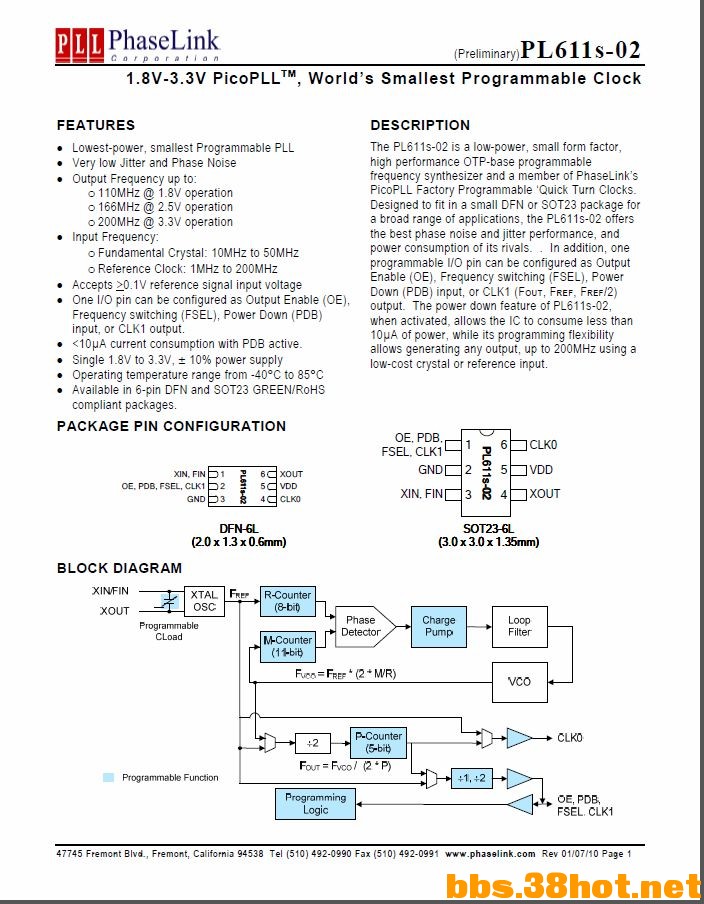

实际上也就是个锁相芯片把程序烧录进去的，常用的PL611s-02和PL610-01，详细资料可以去www.phaselink.com

czw

这样做,改频率是方便了,不过相位噪声就差的多了,尤其是1kHz以上.

sjhelo

czw 发表于 2016-3-6 12:00
这样做,改频率是方便了,不过相位噪声就差的多了,尤其是1kHz以上.

是这样的，这种方案只适合频率比较偏，数量也比较少，对噪声要求不高的设备来用。有量并且交货的时间比较宽裕的情况下还是建议用直振的晶体来做。

sjhelo

详情可参考-http://www.cdjydz.com/chinese/index.asp
支持淘宝-https://shop122066966.taobao.com/?spm=2013.1.1000126.d21.imIM5z
QQ-909948492

jason

楼主，有联系方式么，我想在系统方案里提高晶振的稳定度，想跟你请教下

sjhelo

QQ：909948492
