XY方式测2个方波，模拟示波器与数字示波器效果差异很大啊

bfsy · 发表于 2016-2-25 17:35:39

本帖最后由 bfsy 于 2016-2-26 10:24 编辑

差异咋这么大？< 数字54622A vs 模拟V1060 >

两个约10kHz的相同方波，逐步变化相位差。

模拟示波器录像

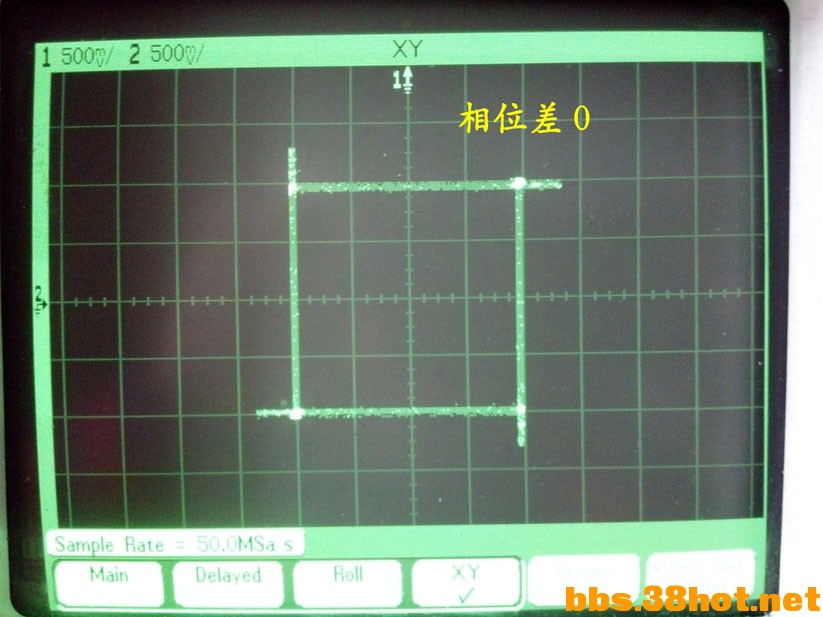

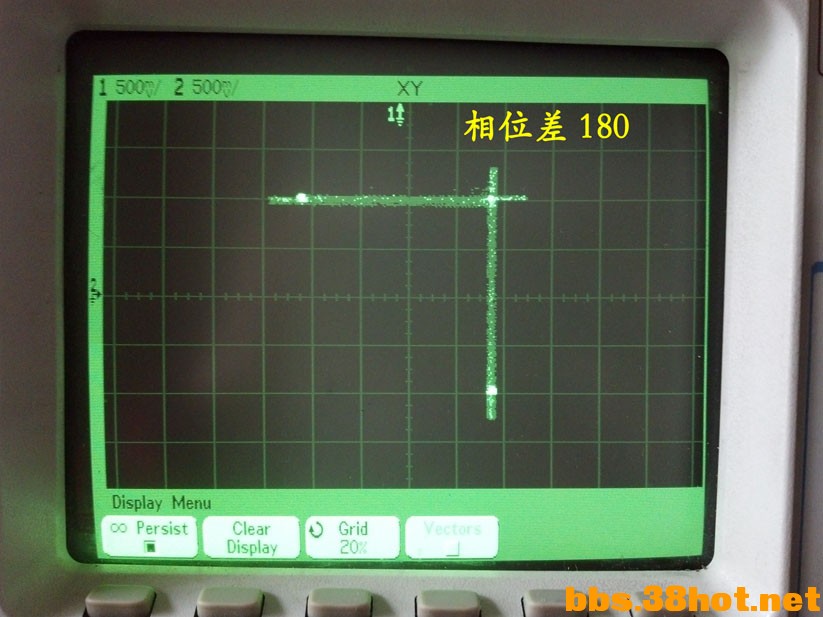

数字示波器除了180度上下1度，基本都显示为方框。


hgjdwx · 发表于 2016-2-25 17:56:34

数字示波器是不是54622A？这效果还算好的，要是DS1052E、TBS1052B、TDS200、TDS1000、TDS2000等，那更是惨不忍睹！

lxf889933 · 发表于 2016-2-25 18:05:14

本帖最后由 lxf889933 于 2016-2-25 18:18 编辑

数字示波器打开平均模式，效果更好。

hgjdwx · 发表于 2016-2-25 19:00:07

本帖最后由 hgjdwx 于 2016-2-25 19:10 编辑

发一个 youscope 大家玩一下，下载后用电脑播放，输出的左右声道分别接示波器的CH1和CH2，示波器置XY模式

youscope-wave.part01.rar (1.8 MB, 下载次数: 168)

youscope-wave.part02.rar (1.8 MB, 下载次数: 148)

youscope-wave.part03.rar (1.8 MB, 下载次数: 142)

youscope-wave.part04.rar (1.8 MB, 下载次数: 139)

youscope-wave.part05.rar (1.8 MB, 下载次数: 145)

youscope-wave.part06.rar (1.8 MB, 下载次数: 128)

youscope-wave.part07.rar (1.8 MB, 下载次数: 126)

youscope-wave.part08.rar (1.8 MB, 下载次数: 128)

youscope-wave.part09.rar (1.8 MB, 下载次数: 138)

youscope-wave.part10.rar (1.34 MB, 下载次数: 136)

ybzyzg · 发表于 2016-2-25 20:07:14

感谢，已经收藏，哪天玩玩

lsp5454 · 发表于 2016-2-25 20:53:56

这个有点好玩！！

高兴平 · 发表于 2016-2-25 21:06:16

明天试试谢谢

liukai163 · 发表于 2016-2-25 21:09:49

youscope这种东西或者牵扯到XY模式的东西还是老实的用模拟机或者用泰克高刷新率的数字荧光机
以下是TDS754D的部分测试
http://v.youku.com/v_show/id_XMTMxODk5OTgwNA==.html?from=y1.7-1.2
http://v.youku.com/v_show/id_XOTYwMTk3MDQw.html?from=y1.7-1.2

zxase258 · 发表于 2016-2-25 21:10:13

youscope对声卡动态范围要求还是比较高的。烂板载卡不要玩了
我那主板上的螃蟹卡，用模拟示波器去看效果都很差

kixz · 发表于 2016-2-25 23:02:28

模擬示波器的Y帶寬由于X延時線會被大大限制

bg8ggg · 发表于 2016-2-26 03:08:32

数字不好

bg8ggg · 发表于 2016-2-26 03:09:16

数字的不好，模拟的显这个好！

bg8ggg · 发表于 2016-2-26 03:09:26

数字的不好，模拟的显这个好！

songjiao · 发表于 2016-2-26 10:08:07

好铁好铁，学习了
