具有内置六位半万用表功能的Agilent 34970A扫描开关控制器.

llycom · 发表于 2011-12-19 23:48:19

在高精度的测量工作中，有时需要同时自动测量多个数据的情况，例如进行基准电压的比较，跟踪，测量环境的温度等。此时，有几种解决的方法，一般可以采用多个万用表来分别接入不同的测量源，但这种方式是比较昂贵的，因为需要多台高精度的表，并且各表之间的参数有可能是不一致，同时也不方便数据记录；另一种方法是Lymex设计的利用高档万用表自带的VMC（电压测试完成）而工作的扫描卡，详细见以前相关的贴子，此法比较完美，唯一的缺点可能来自于数据处理与显示需要特别的处理。以前HP公司还有一种解决方案是用万用表加上扫描器（HP3488A)利用计算机程序控制来完成，典型的应用是3457A+3488A+GPIB测试系统。

不过最近，AG公司看到了多测量市场的发展，推出了具有自带六位半精度的万用表功能的数据采集与控制开关单元：Aglint 34970A与相应的不同功能的扫描开关卡。这是一种新式的解决方案，系统比较高效，因此近日购入了Agilent 34970A数据采集与开关控制单元+34902继电器开关来实际感受一下效果。同时推出的与34970A类似的还有34972A，它取消了GPIB接口，加上了LAN接口，同时具有USB离线采集功能，与本人开发的GPIB SD卡采集器的思路类似，看来自动测量的USB采集也是一个趋势了。因为本人已GPIB接口的自动采集器，所以就选择了34970A。经过简单与34401A进行比对，其性能确实非常好，完全达到了34401A的性能，并且由于加上了继电器开关，其方便性更是超过了34401A，由于时间的关系，详细的测试还没有做，先看简单的测量效果吧。

开箱图：前面

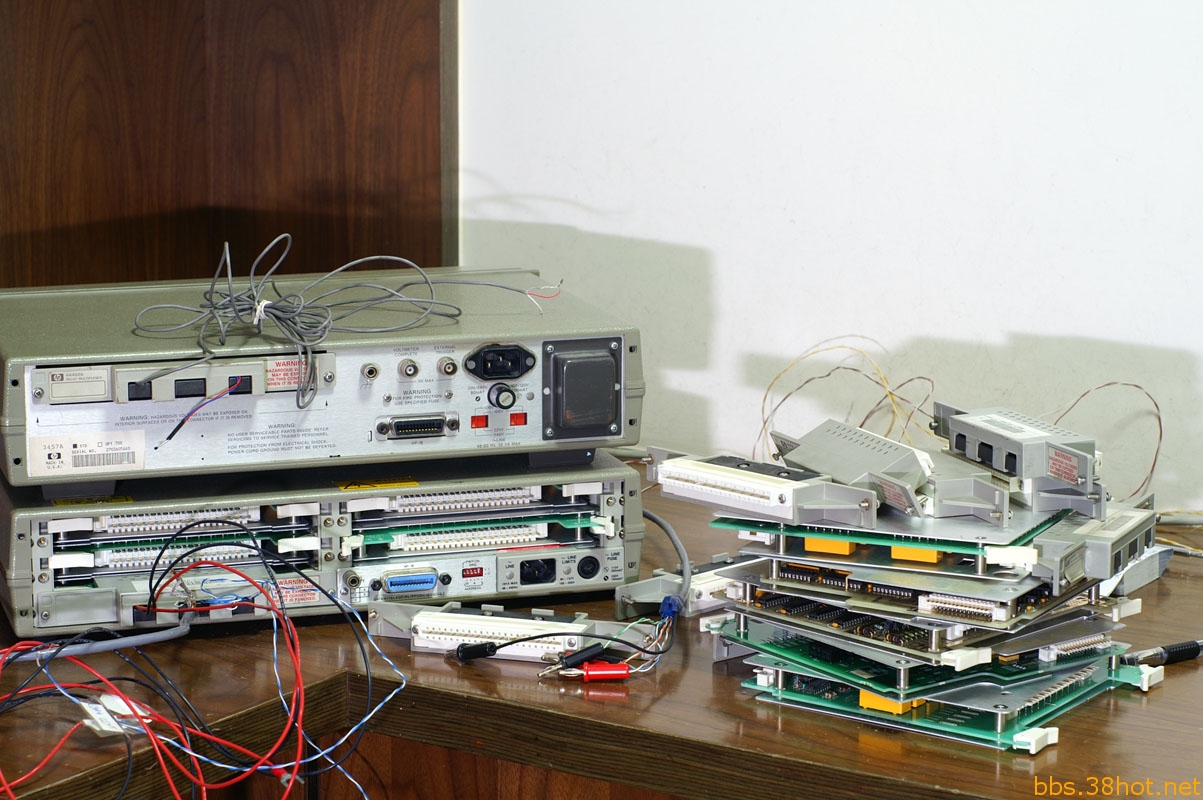

后面，加了一块34902A扫描卡(注,扫描主机如果不加上卡,则里面的万用表是不能直接使用的).

此卡的相关内容，它内置了热电偶的冷端温度补偿功能。

此卡可以测量环境温度,因此在标配中有一根J型的热电偶,型号是:34970-61605.它的性能如下.

此次测量的主要基准是以前DIY的LTZ1000加VISHAY金封升压的10V,同时接入了7V的原始基准与热电偶的环境温度测量.

开机电压测量,与34401A高度的一致,充分热机后有3PPM的差异,估计与我换了测量线有关.

在测量中旋转旋钮可以方便的扫描电压与温度.

参与比对的AG 34410A与一台HIOKI的电池测量仪，它是交流电池内阻测量与电压测量仪。

'

轩尼诗 · 发表于 2011-12-20 00:05:52

吕老师，把她山寨了。

zoo · 发表于 2011-12-20 00:07:46

在diy群里用这个就是腐败呀！

draco · 发表于 2011-12-20 00:18:24

嗯，我的还在路上。

zy_sh_npk · 发表于 2011-12-20 00:38:25

[s:30] 吕老师，好毒呀！

iking921 · 发表于 2011-12-20 02:01:30

排队围观！

cuison · 发表于 2011-12-20 07:46:03

又是流口水的份 [s:30]

ascetic_wn · 发表于 2011-12-20 08:39:29

可惜只能看不能摸呀[s:30]

zxmb · 发表于 2011-12-20 08:58:26

开眼了！

ttkx · 发表于 2011-12-20 09:29:38

34970A和不同功能的扫描开关卡加起来应该价格不菲吧？测DC-DC变换器效率需要用到2台电流表和2台电压表，原来也考虑过用扫描卡加万用表的方式，甚至考虑过用NI的全套设备，但问题是一般扫描卡的电流范围都不大，大于10A就很稀有，需要配分流器，感觉太复杂了，后来还是用了二手的YOKOGAWA7552/2台加2台电压表。虽然只能人工记录数据，但接线简单，资金应该比版主的“34970A和不同功能的扫描开关卡”要低，精度要求不太高的情况下，更适合些。

redtony · 发表于 2011-12-20 10:07:39

真是爽啊!

王珏 · 发表于 2011-12-20 10:36:03

利器！！！

山峰 · 发表于 2011-12-20 10:56:00

又见神器。

src100 · 发表于 2011-12-20 11:22:11

这个表好早就有了，估计出现有十多年了吧。
记得2003年为实验室买过一套。一个表＋一个20路扫描卡＋一块电源模块，一共花了18000多元。
现在估计还是这个价吧。

snoweaglemcu · 发表于 2011-12-20 11:57:22

这表原来的公司里有，但是当时一直没把他当回事......

lilith · 发表于 2011-12-20 12:12:17

以前HP公司还有一种解决方案是用万用表加上扫描器（HP3488A)利用计算机程序控制来完成，典型的应用是3457A+3488A+GPIB测试系统。

3457+3488 太奢侈了吧，3457A 本身就内置一个扫描器接口，可选 8 通道 2 线/4 通道 4 线/2 通道电流的扫描器 44491A，或 10 通道 2 线干簧管继电器扫描器 44492A，不需要 3488 也能扫描测量的 --- 如果说 34970A 是内置 6.5 位万用表的扫描复用器，3457A 就是内置扫描复用器的 6.5 位万用表

qzr1999 · 发表于 2011-12-20 18:47:25

可是HP 44491A/44492A的存世量不多呀

jimny · 发表于 2012-1-3 19:32:08

仪器爱好者
看得我两眼发光

五星红杉树 · 发表于 2012-1-5 22:55:15

开眼界 !

10001152 · 发表于 2012-5-15 00:02:31

有一台34970A+34902A、34903A扫描卡,不太会使用，版主能说说怎样连接扫描卡的线及主机的使用吗？
