传几张顾伟示波器的测试图片

tudou204

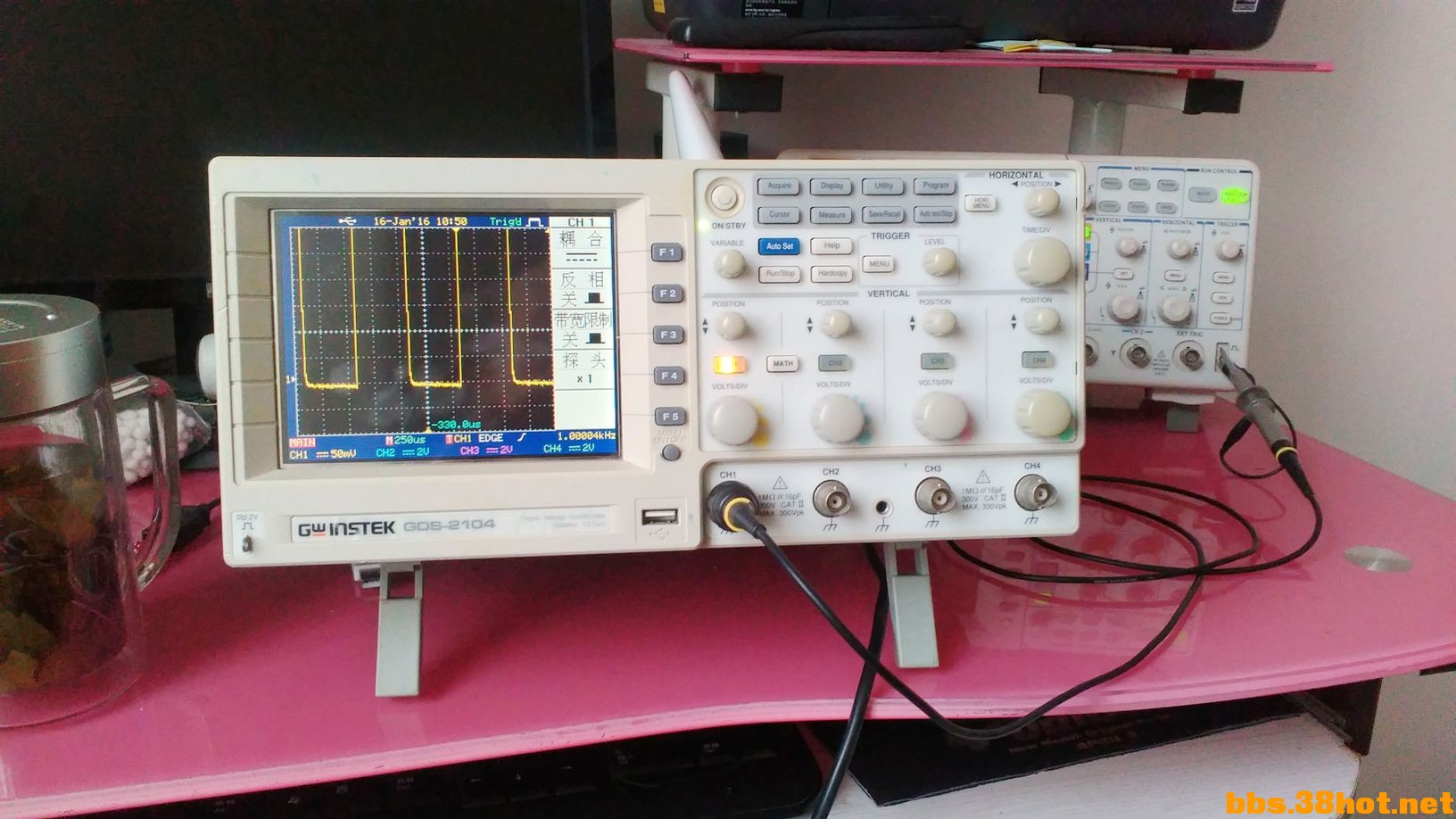

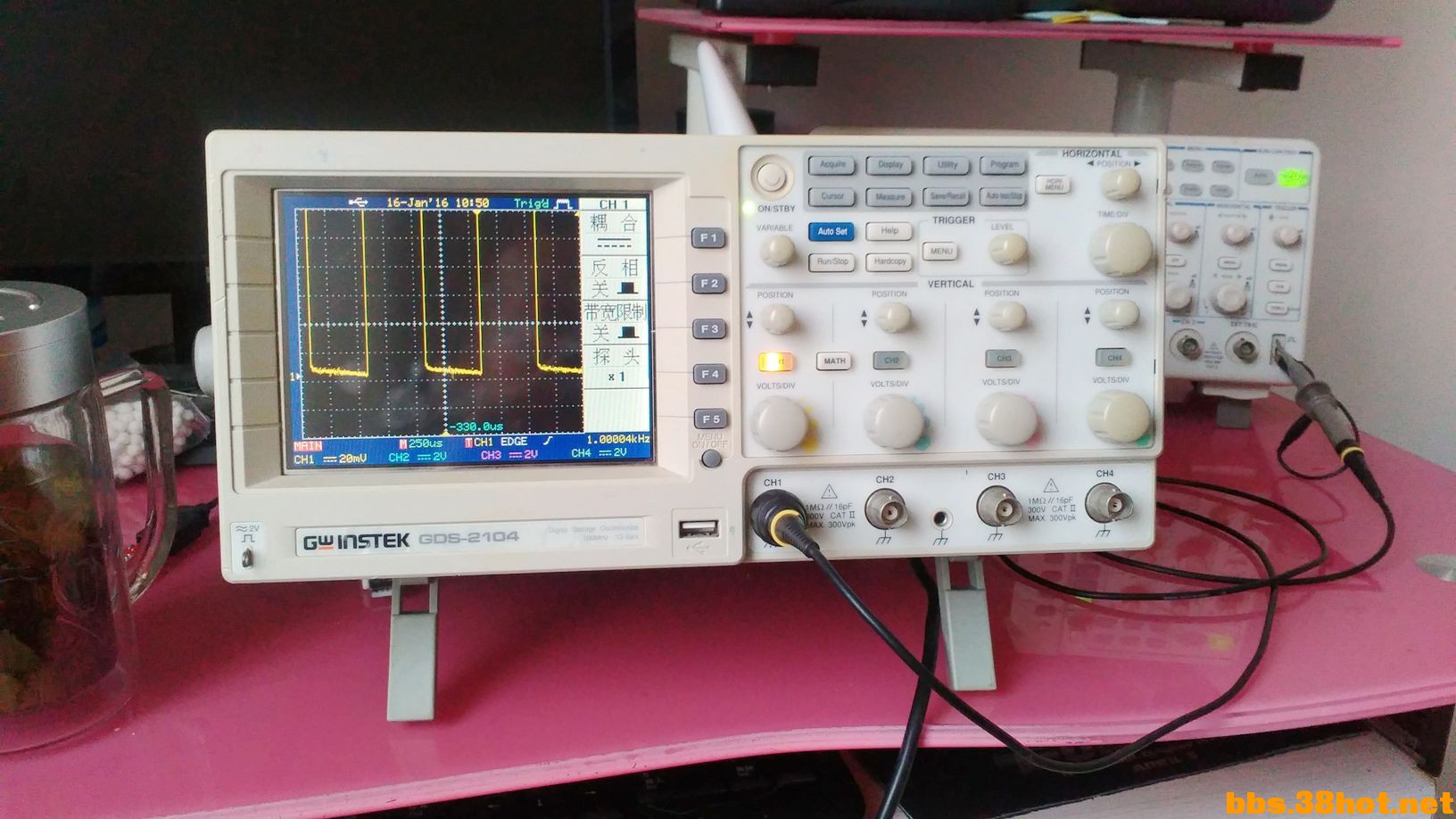

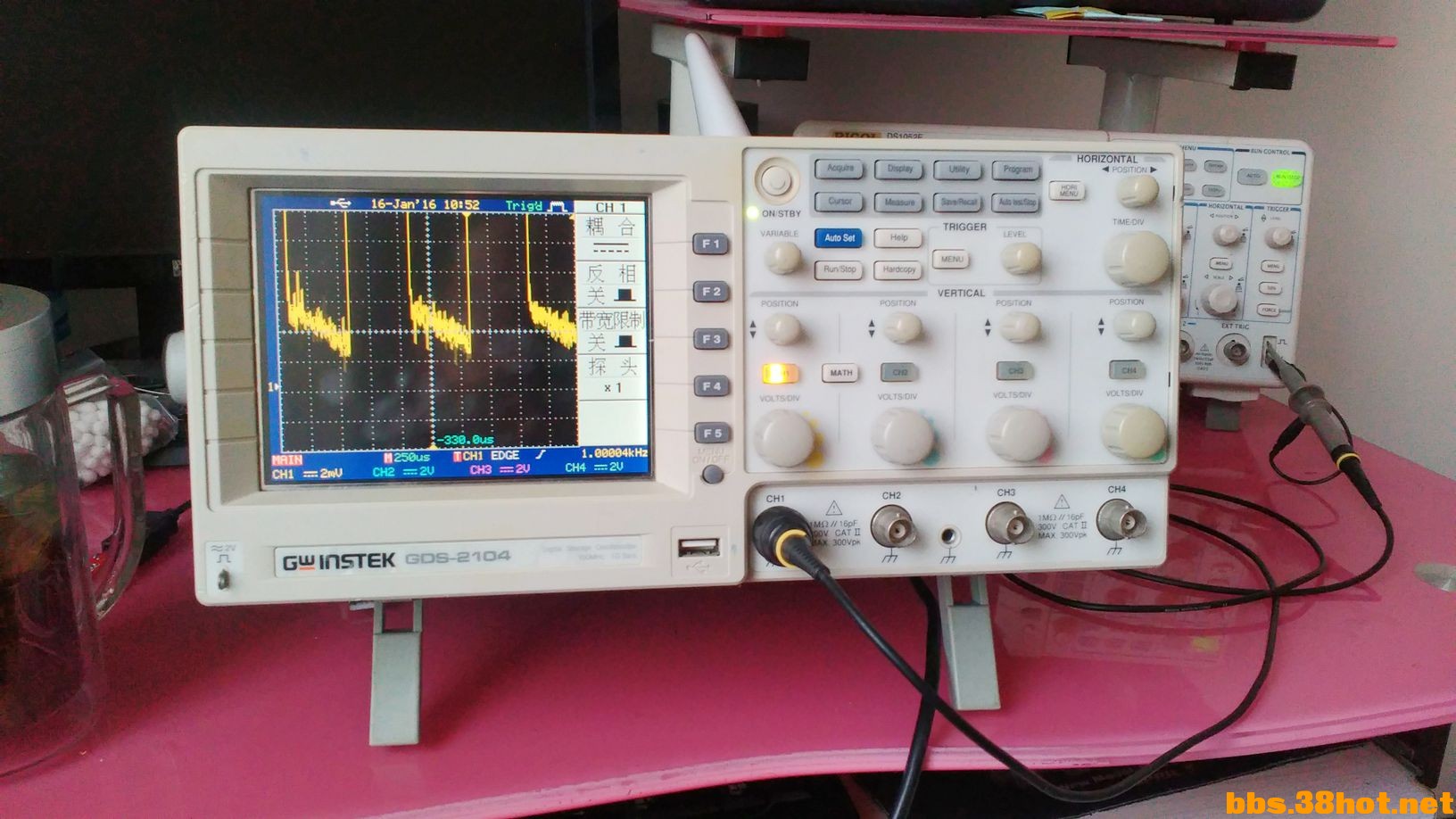

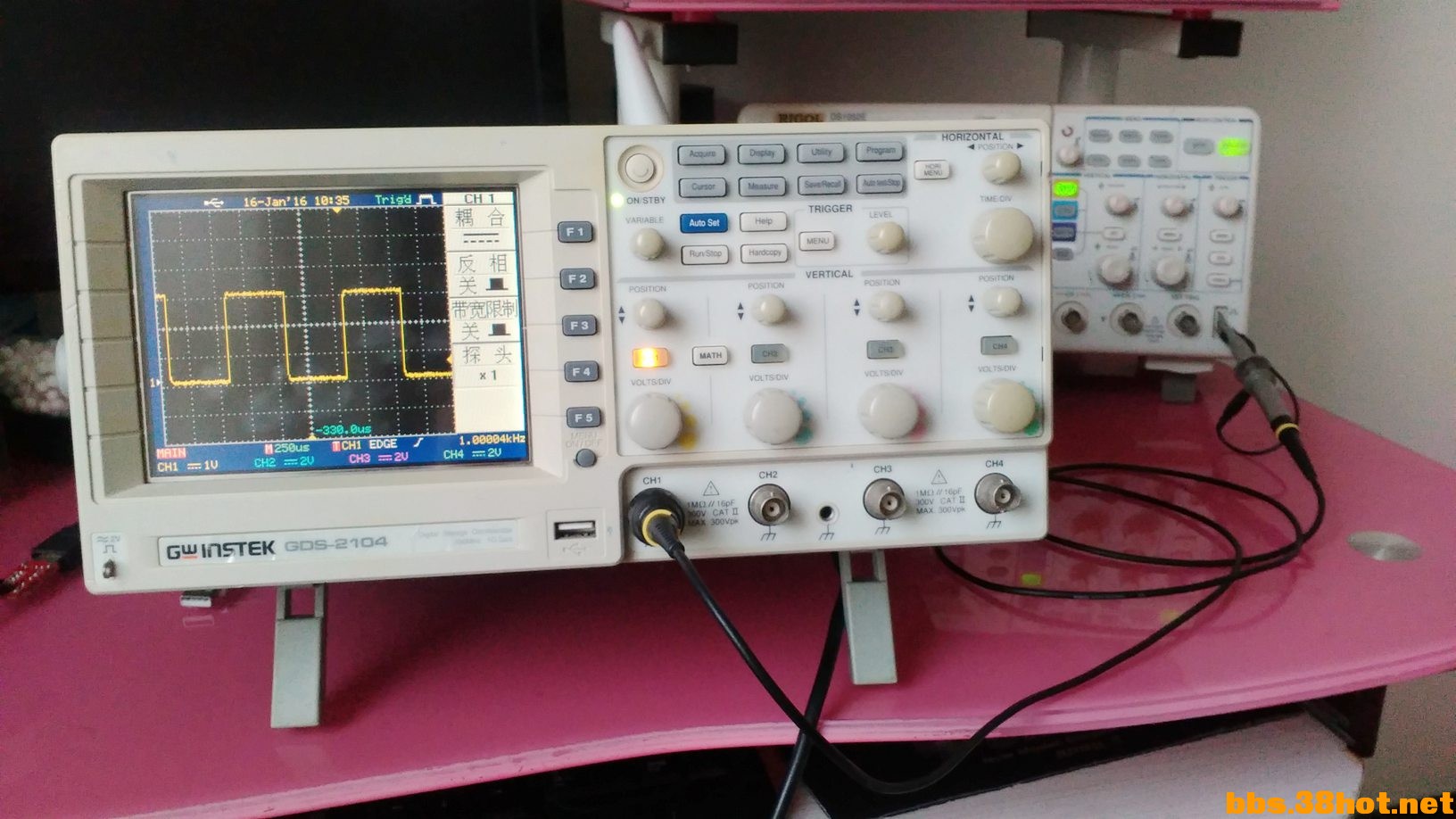

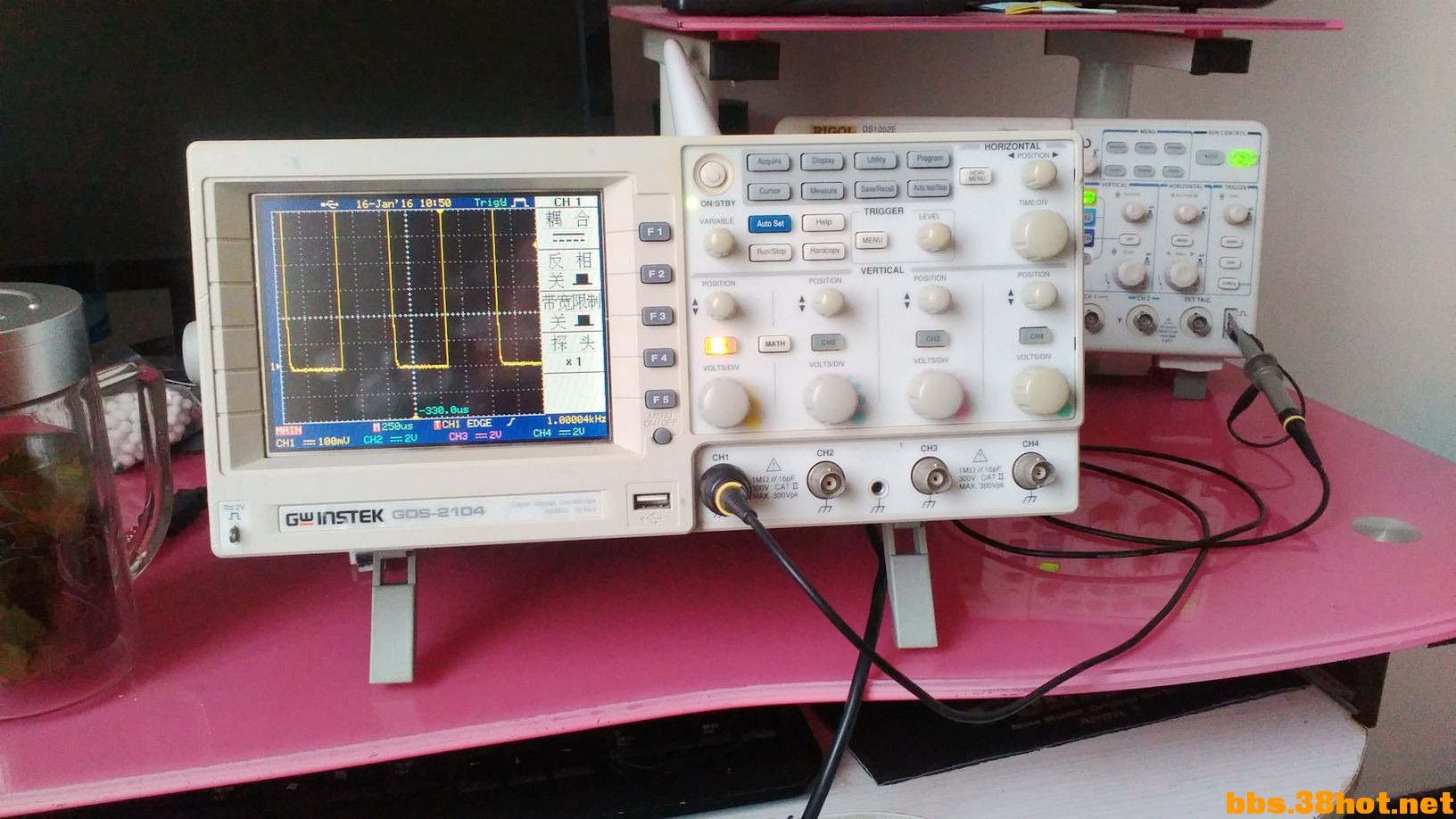

测试信号是普源1052E的探头补偿信号。
探头为普源的RP2200 1x


1v/格

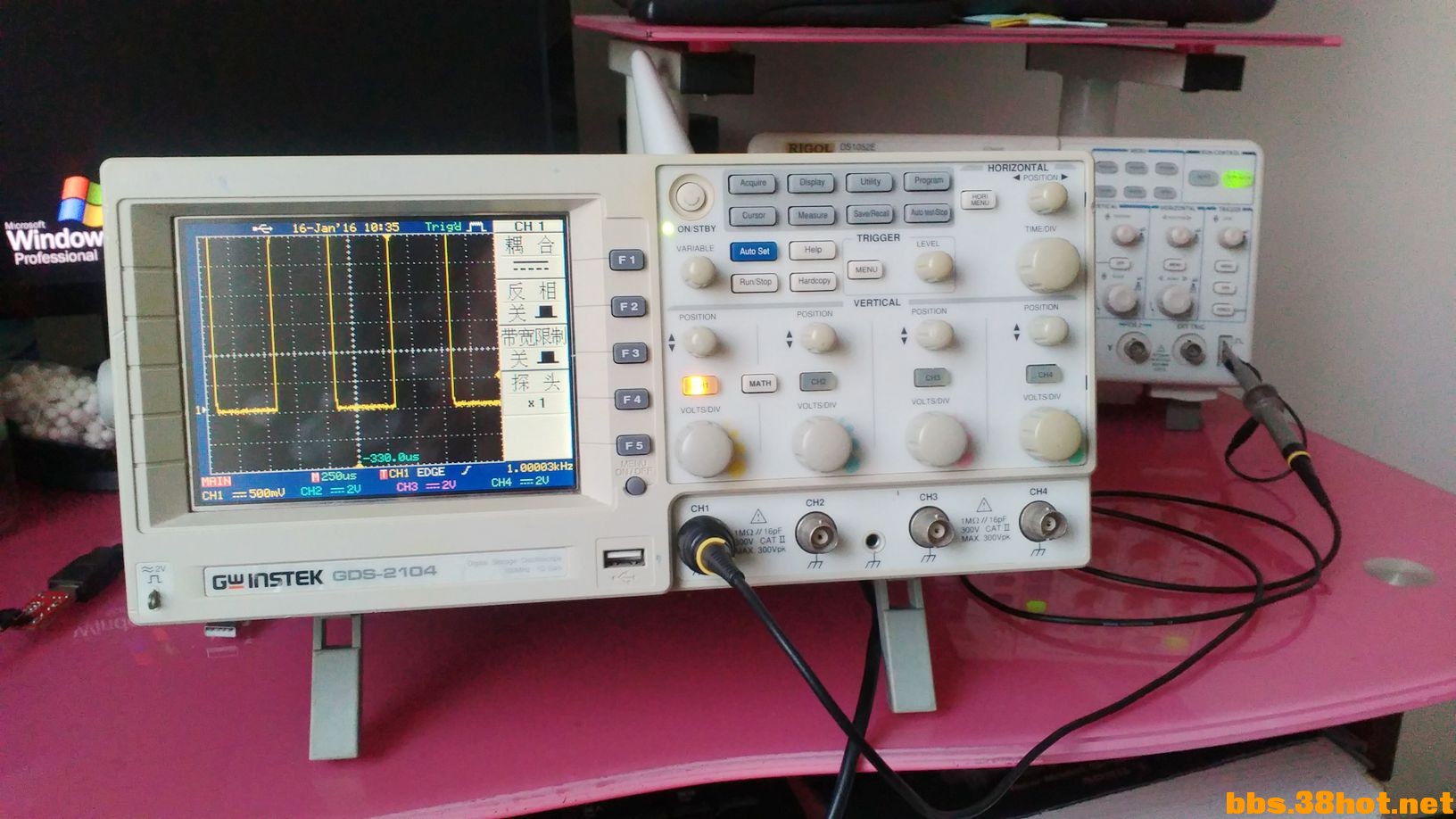

500mV/格

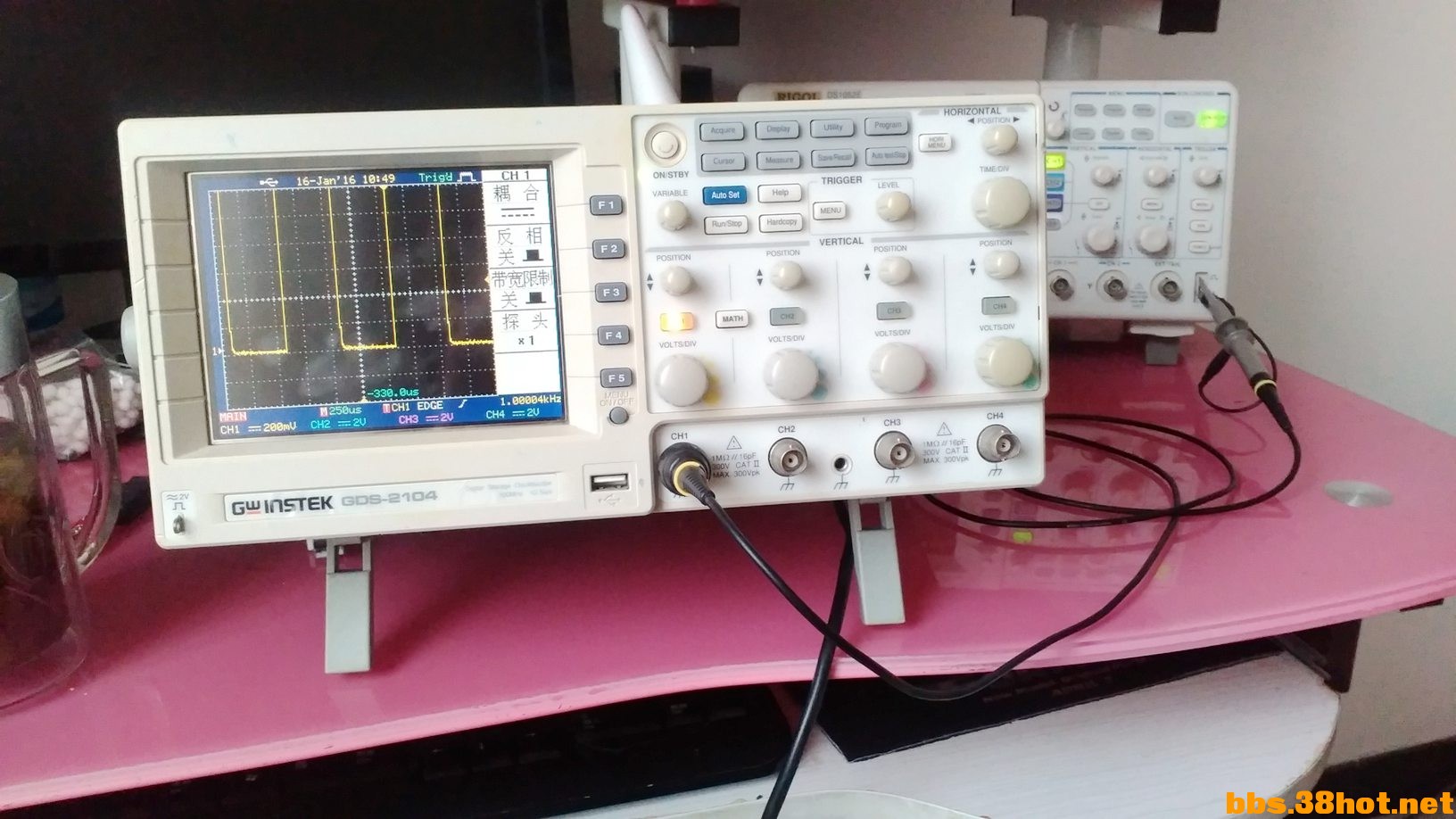

200mV/格


100mV/格


50mV/格


20mV/格

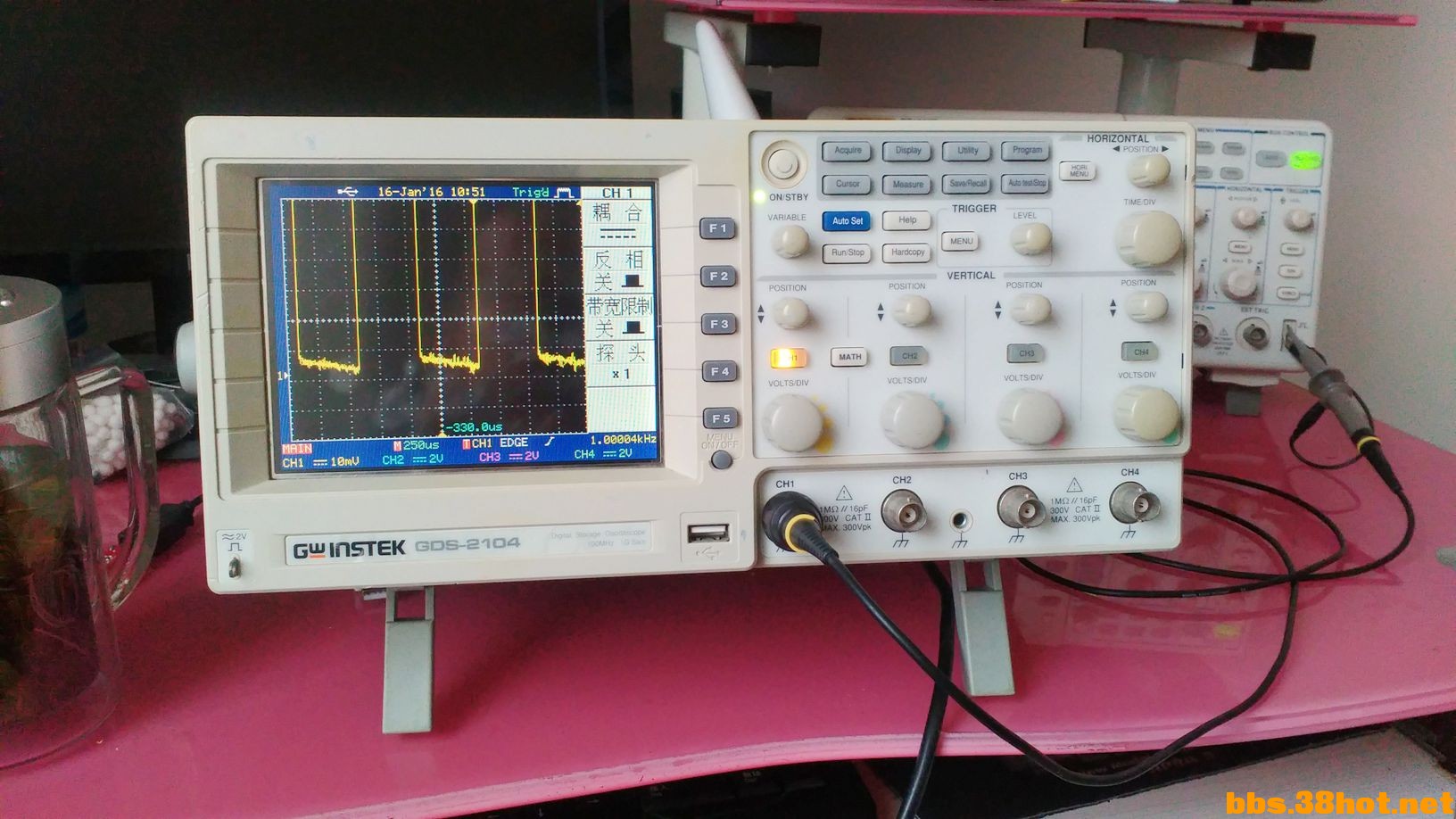

10mV/格

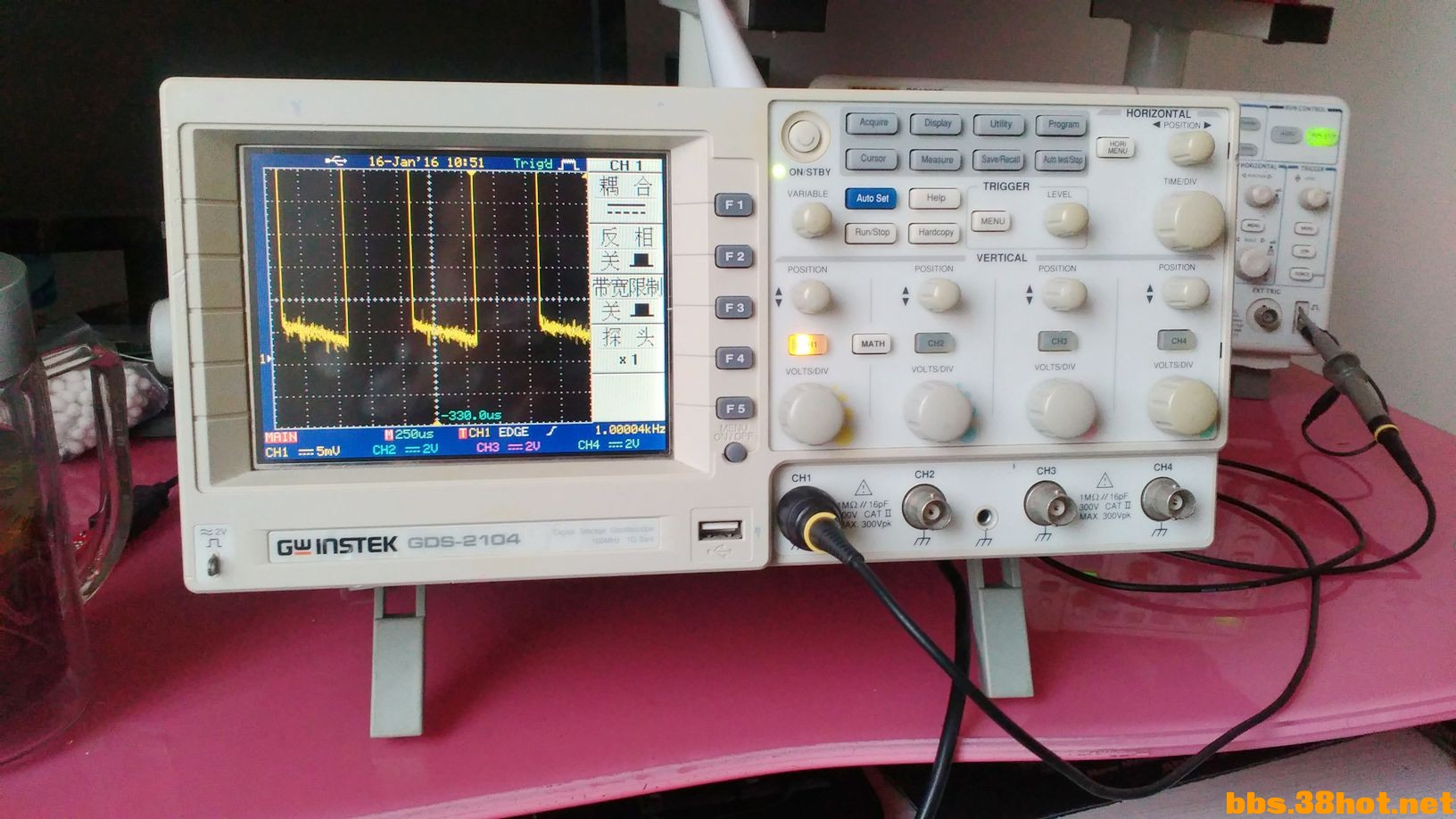

5mV/格


2mV/格

kixz

找個74hc弄到百k测测好些

官修2

好波不错

tudou204

kixz 发表于 2016-1-16 14:12
找個74hc弄到百k测测好些

这个测试不太针对频率，是对信号电压来的。

tudou204

官修2 发表于 2016-1-16 18:58
好波不错

还行吧

官修2

tudou204 发表于 2016-1-18 13:09
还行吧

吴老板的，您买去了，并且搞好了，是自己高好的吗，

tudou204

官修2 发表于 2016-4-1 16:52
吴老板的，您买去了，并且搞好了，是自己高好的吗，

电源故障，和您那篇帖子差不多，也是胶腐蚀造成的器件损坏。处理方法就是替换原件和胶。

官修2

tudou204 发表于 2016-4-1 18:00
电源故障，和您那篇帖子差不多，也是胶腐蚀造成的器件损坏。处理方法就是替换原件和胶。

这个示波器我差一点就要了，，最后想想，示波器太多了，价格又有点高，对于我们修好了再出的话，，要是个人玩，我就下手了。不错，这个示波器遇到有缘人，也算是好事，，祝福您了，不错的示波器，好好玩吧，

tudou204

官修2 发表于 2016-4-1 18:05
这个示波器我差一点就要了，，最后想想，示波器太多了，价格又有点高，对于我们修好了再出的话，，要是个 ...

谢谢。当时看到这个机器界面能出，感觉电源故障的可能性比较小，可能收回来打硬仗的可能性大。我也是纠结了好几次，看在外观还行就赌了一次。结果凑巧碰上了。

官修2

您多少入的，我和他说450，他不干，，但是想想可能500 楼主也不会干，，在高了，我也不敢赌了，。呵呵，

tudou204

原帖可以看到我的价格，550。我一般抢不到价格低的东西，都是人家觉得不值的

海鸥家电维修部

测试一下视频信号看下.我的国产数字示波器看模拟视频信号用惨不忍睹一点不为过

tudou204

海鸥家电维修部 发表于 2016-4-1 18:49
测试一下视频信号看下.我的国产数字示波器看模拟视频信号用惨不忍睹一点不为过

么有信号源啊，家里是网络电视HDMI接口。有机会我一定试试看。不过你说的惨不忍睹是指的波形不稳定？还是…？

海鸥家电维修部

tudou204 发表于 2016-4-1 19:02
么有信号源啊，家里是网络电视HDMI接口。有机会我一定试试看。不过你说的惨不忍睹是指的波形不稳定？还是 ...

测机顶盒视频输出也可以.惨不忍睹是指波形没细节.信息量少相对于模拟示波器来说

tudou204

海鸥家电维修部 发表于 2016-4-1 19:38
测机顶盒视频输出也可以.惨不忍睹是指波形没细节.信息量少相对于模拟示波器来说

我目前用的盒子是华为的那种小盒子，只有一个 HDMI。刚才翻出来个过去淘汰下来的老机器，美如画的R4。有一个叫CVBS的接口，看样子就是和以前电视那种AV接口。我对视频外行，不知道测的对不对。做了段视频，供大家参考。以前优酷审核的时候回把图像调整好了，不是道这次怎么没调整，凑合着看吧。

海鸥家电维修部

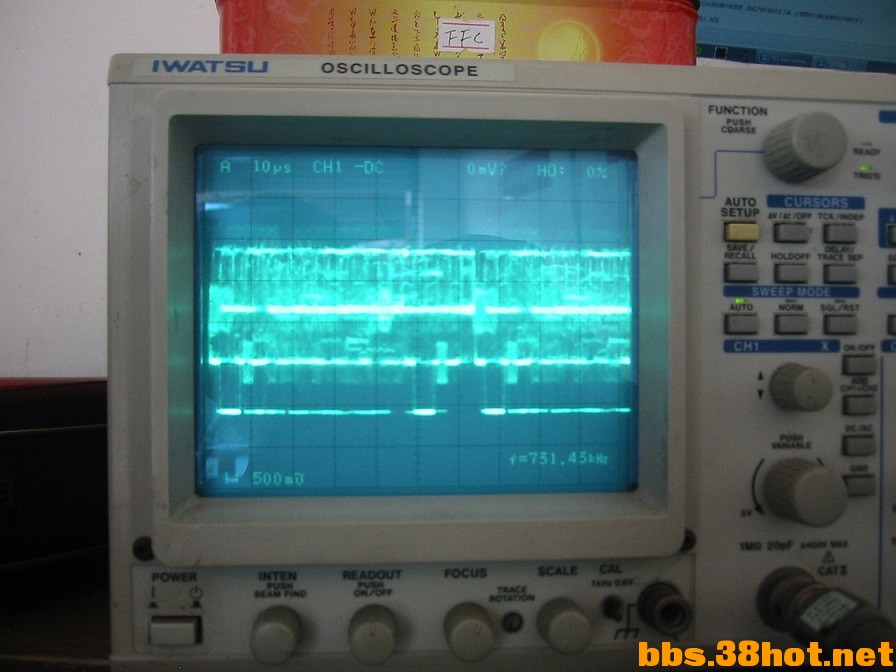

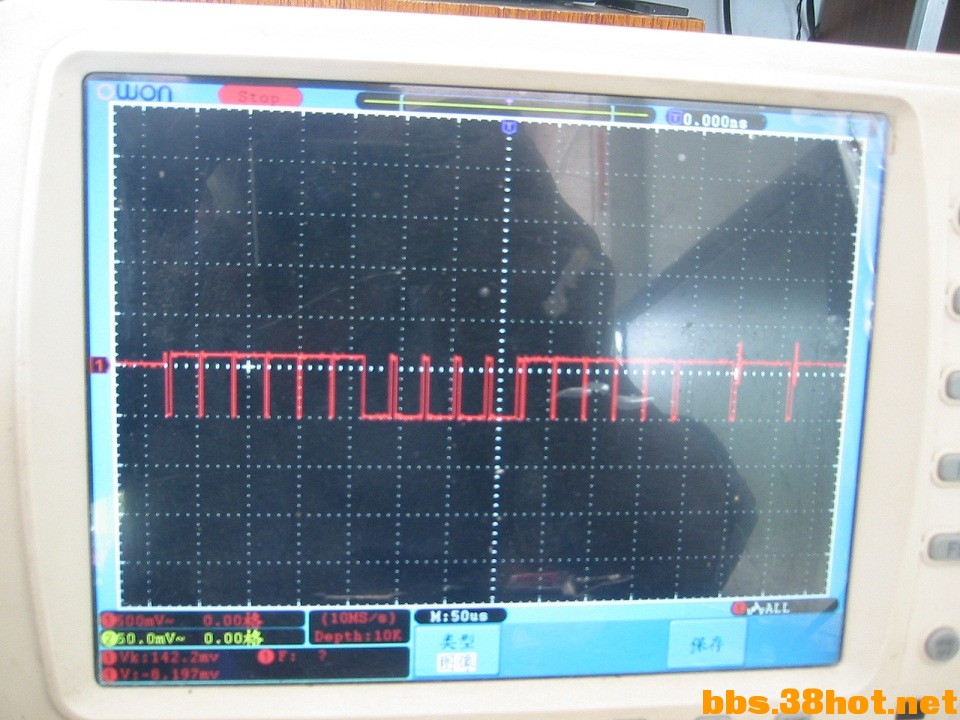

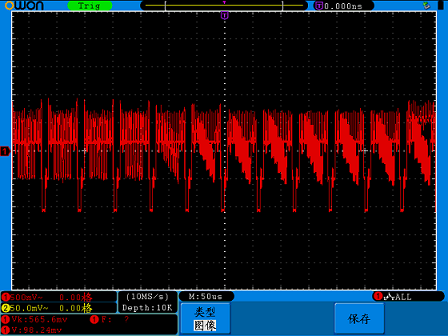

图片分别为数字 模拟示波器对同一视频信号测试图

海鸥家电维修部

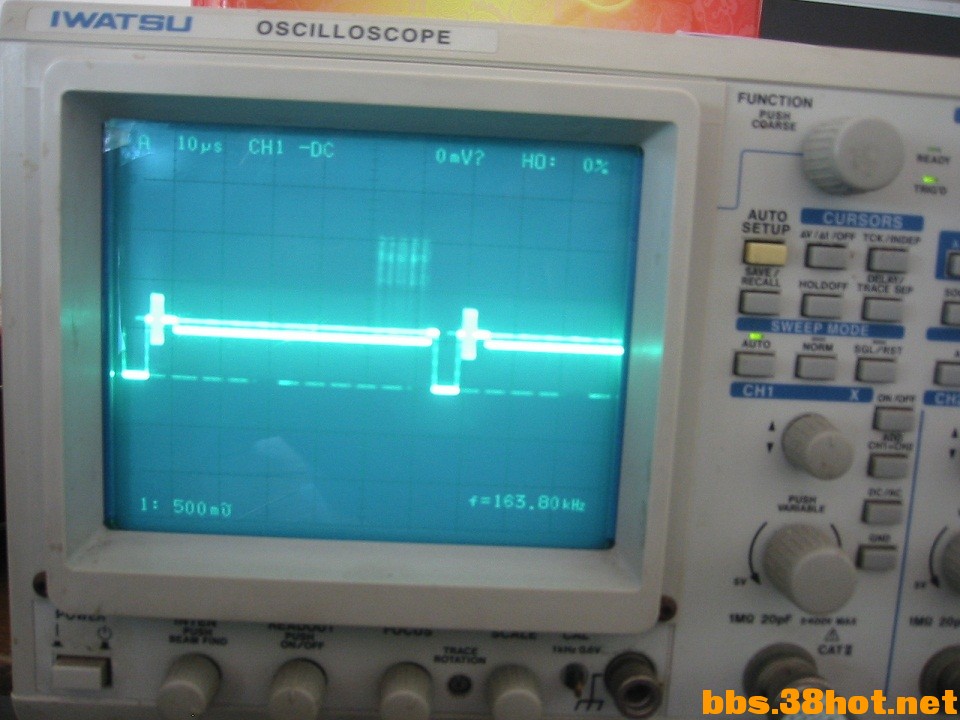

再来二张.........................

tudou204

海鸥家电维修部 发表于 2016-4-2 10:51
再来二张.........................

在我录那段视频中，没感觉有啥细节看不到，视频大概三十几秒的位置开始调节场，细节都能出来。不过如果想象模拟示波器那样，按信号出现概率显示，估计还得用那种带荧光功能的数字示波器。
