求北仪这个多功能源变压器输出图

redtony

如题，如有线路资料更好，提供者送镀金U叉做酬谢!

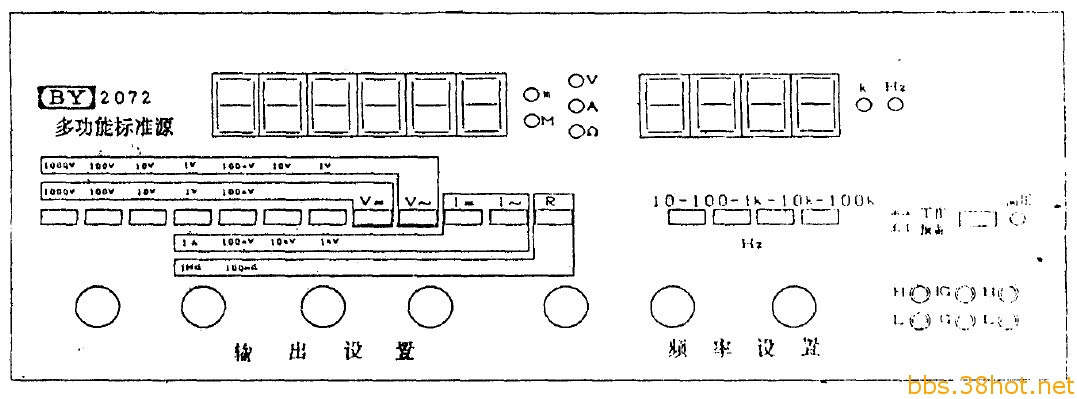

补网上找的图


以下是网上找到的资料：


北京市科学技术进步奖三等奖（1993年）


获奖编号：93电-3-05

多功能标准源




主要完成人：

汪铁华、杨翠萍、张玉华、许海平


主要完成单位：

北京无线电技术研究所

项目简介：


B多功能标准源是具有直流电压、直流电流、交流电压、交流电流和电阻五种输出功能的精密标准源。用于校准41/2位及其以下的数字多用表。当配用更高档的标准表时亦可校准更高位数的数字多用表。也可作为精密的交流或直流恒压或恒流源使用。本标准源是我国第一个通过设计定型鉴定的多功能标准源，具有极好的性能价格比，能够解决国内工业、科研、计量、国防等领域广大用户的急需。本标准源使用高稳定度的基准齐纳管作为内部基准。采用有源电阻分压原理来实现数字－模拟转换。并使用了高精度，低漂移运算放大器。大大提高了仪器的准确度。仪器采用精密AC－DC变换器和精密反馈调整控制的原理实现了交流输出功能。并保证了足够的频带范围。仪器的控制电路采用PAL可编程器件,简化了电路设计，提高了可靠性和维修性。本仪器的主要技术指标为：直流电压0-1000V 最高准确度±0.005置数%±0.005%量程交流电压 100μV-1000V 40Hz-100kHz最高准确度±0.05%置数±0.05%量程直流电流 0-1A 最高准确度±0.025置数%±0.025%量程交流电流 100μA-1A 40Hz-1kHz最高准确度±0.25置数%±0.25%量程电 阻 0-100kΩ及1MΩ 最高准确度0.01%本仪器的环境适应能力为GB6587的Ⅰ组，运输流通条件为3级。本仪器属于GB4793规定的Ⅰ类安全仪器。本仪器的平均无故障工作时间MTBF 〉2000小时。本仪器符合GB6873对电磁兼容性的要求。本产品在设计定型鉴定之前曾通过技术鉴定，并开始部分试销。设计定型鉴定之后正式销售。至今已累计售出20台销售额79万元。现在本产品的样机已全部售完。下一批20台机器已开始设产。根据试销阶段的销售情况，估计今后每年可销售20台，销售额为79万元。由于BY2072多功能标准源适用范围很广，又有极好的性能价格比。如加强宣传推广工作，则销售量还可能会增加很多，必将创造更加可观的经济效益。

hzfycc

消灭0回复，人人有责

longshort

乖乖，三万九一台？

wbxms

是的，那时候一块35指针表都要五六百，这个价也不奇怪。

wbxms

就找到这么一句话。可根据这个电压数大致推测电源变压器的交流输出规格。估计还应当有高压绕组。另外记得TH888老大以前好像是修过这种机器，可找他问问。

redtony

wbxms:就找到这么一句话。可根据这个电压数大致推测电源变压器的交流输出规格。估计还应当有高压绕组。另外记得TH888老大以前好像是修过这种机器，可找他问问。


(2012-03-09  10:30)

有高压，高压记得是二次升压。
