中学实验室的ST16示波器

qhdszq · 发表于 2011-12-2 19:39:22

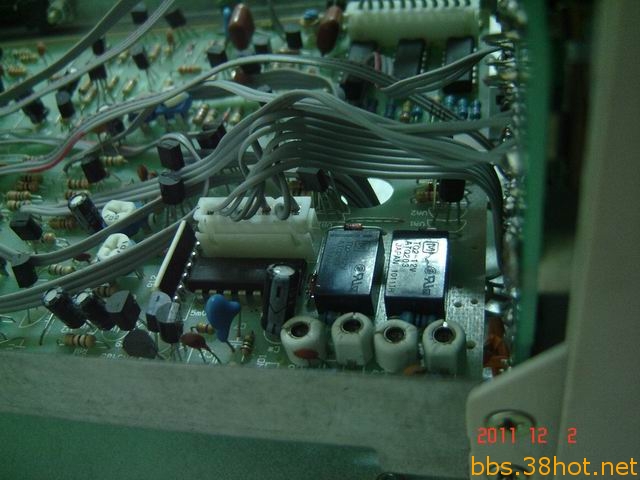

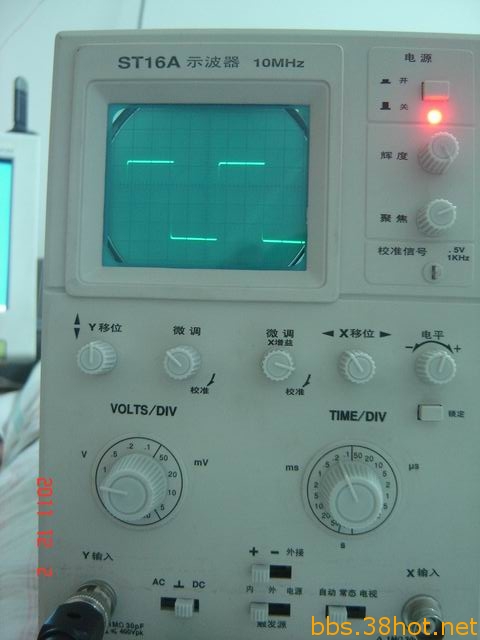

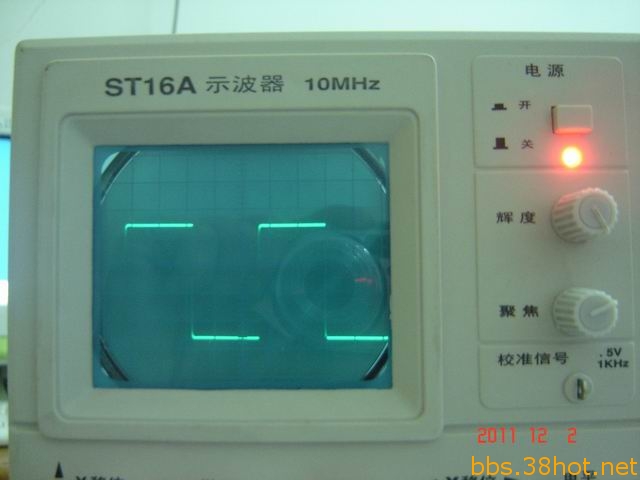

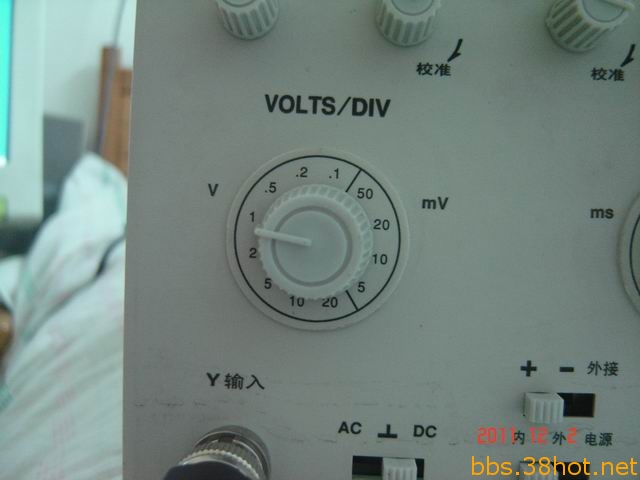

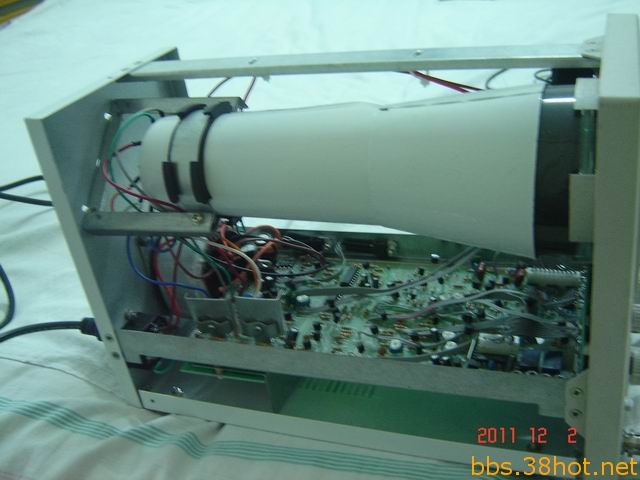

新近物理实验室新进了批st16示波器，开箱后试了几台，觉得都是糊弄人的玩意，中国的教学仪器质量，地球人都知道。今天打开了后盖看了看。竟发现里面有几块集成块，电路板也是树脂厚板，做工还不至于到垃圾级，而且上面还有两个微型继电器，在改变Y轴增益（VOLTS/DIV钮）时会听到继电器声音响，可能是是切断示波管信号避免浪涌电流伤示波管，猜的！不知对不对，10MHz的，看来偶尔用一下还凑合，比原来的电子管教学J2459示波器强多了,原来还想买台模拟示波器，看来暂时也用买模拟示波器了：－〉

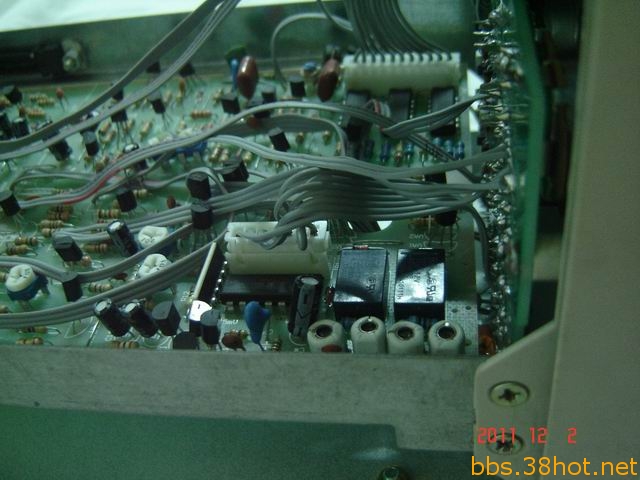

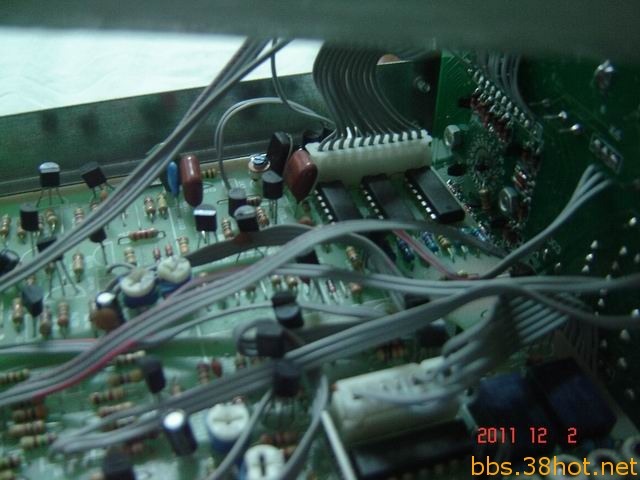

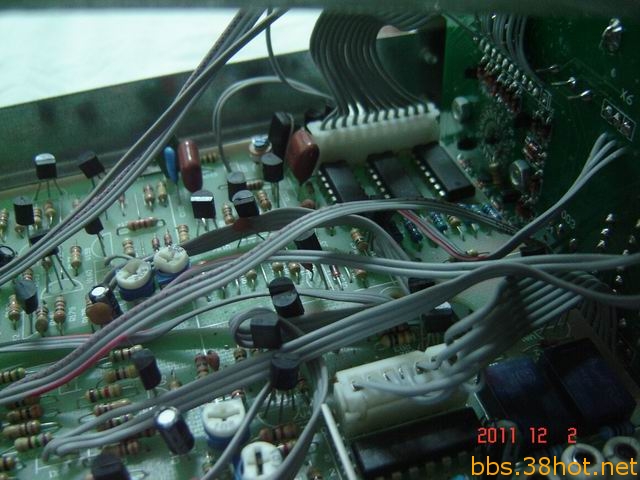

附：里面电源部分有三个三端稳压7812一个，7912一个，7805一个；信号部分有4块CD4066BE集成块（14脚），1块HD74LS00P （14脚），1块HD74LS74AP(14脚) ，其它都是分立元件。请大虾们告诉我，信号放大部分都是用分立元件吗？各集成块都是什么功能？
