实验室的一台至少30年前的万用表，里面全是奇奇怪怪的原件，贴图分享！

qqwintian · 发表于 2011-11-20 15:08:12

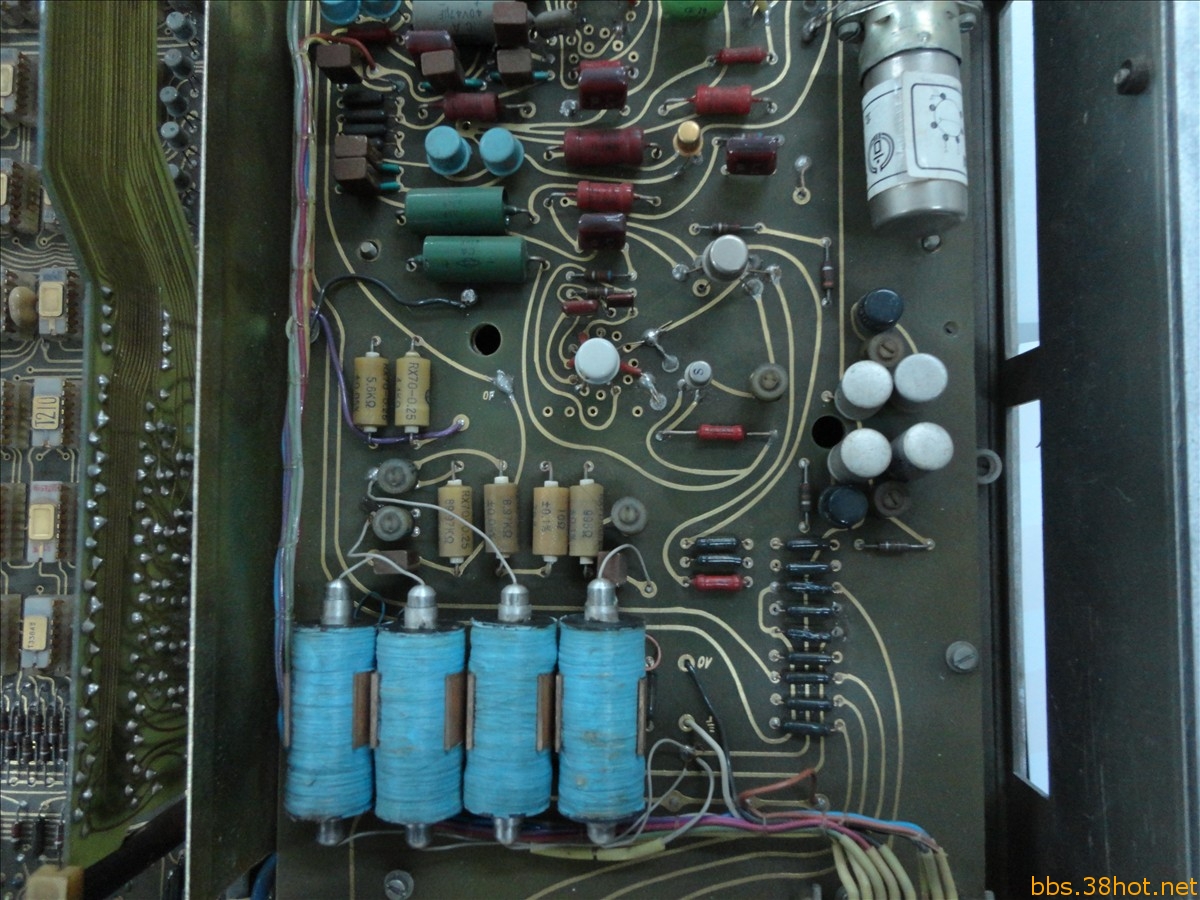

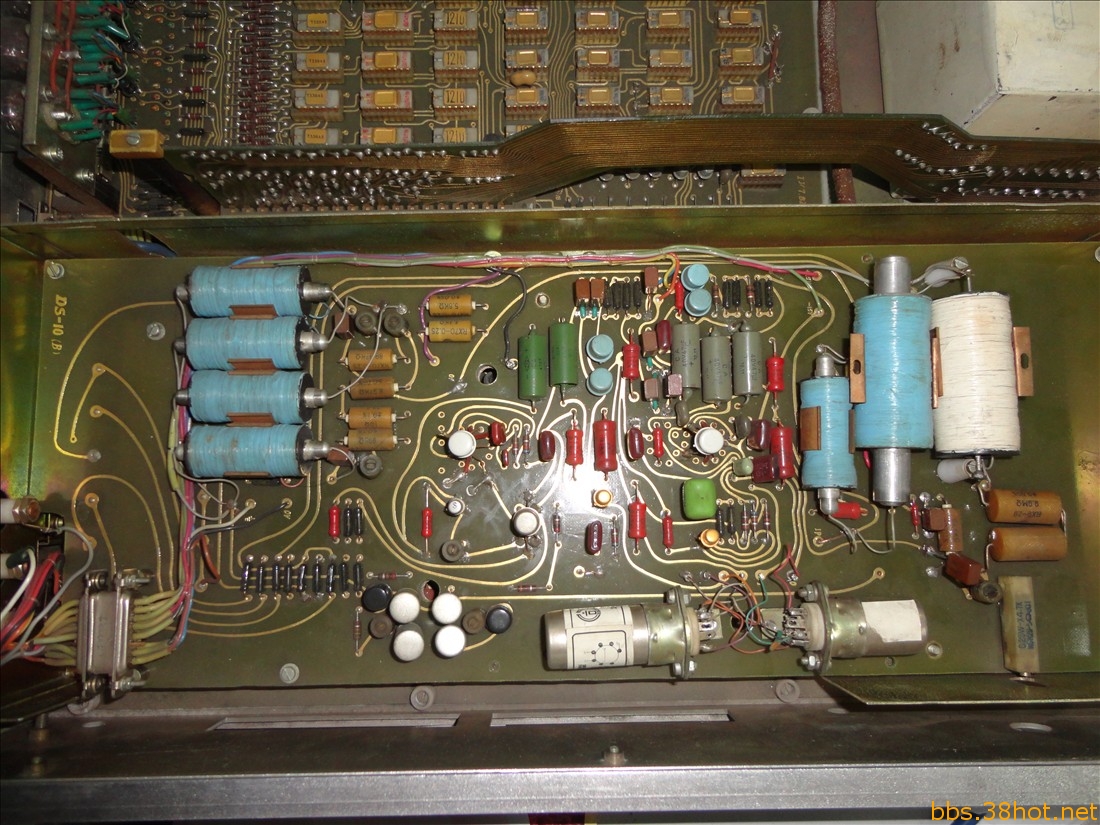

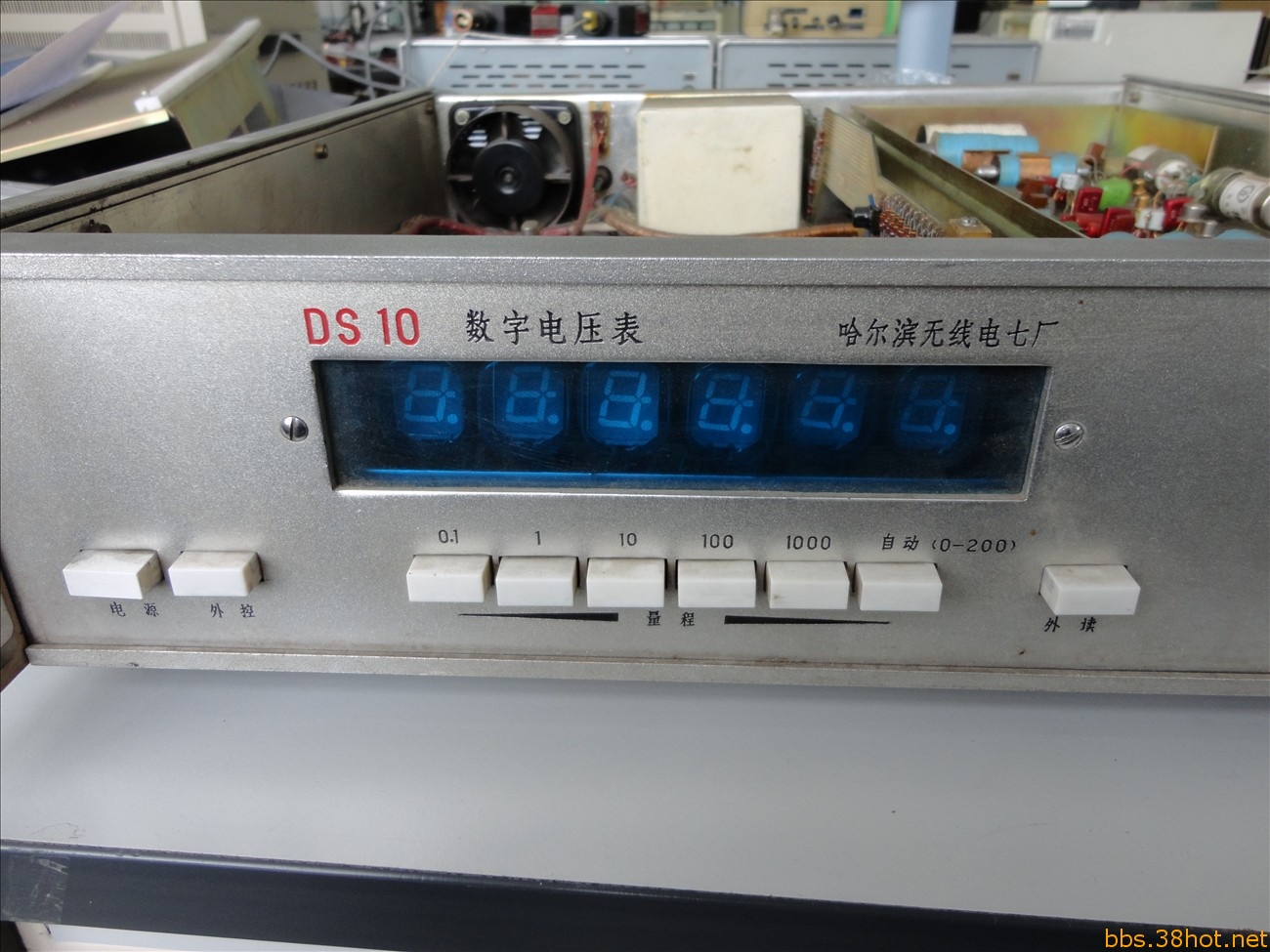

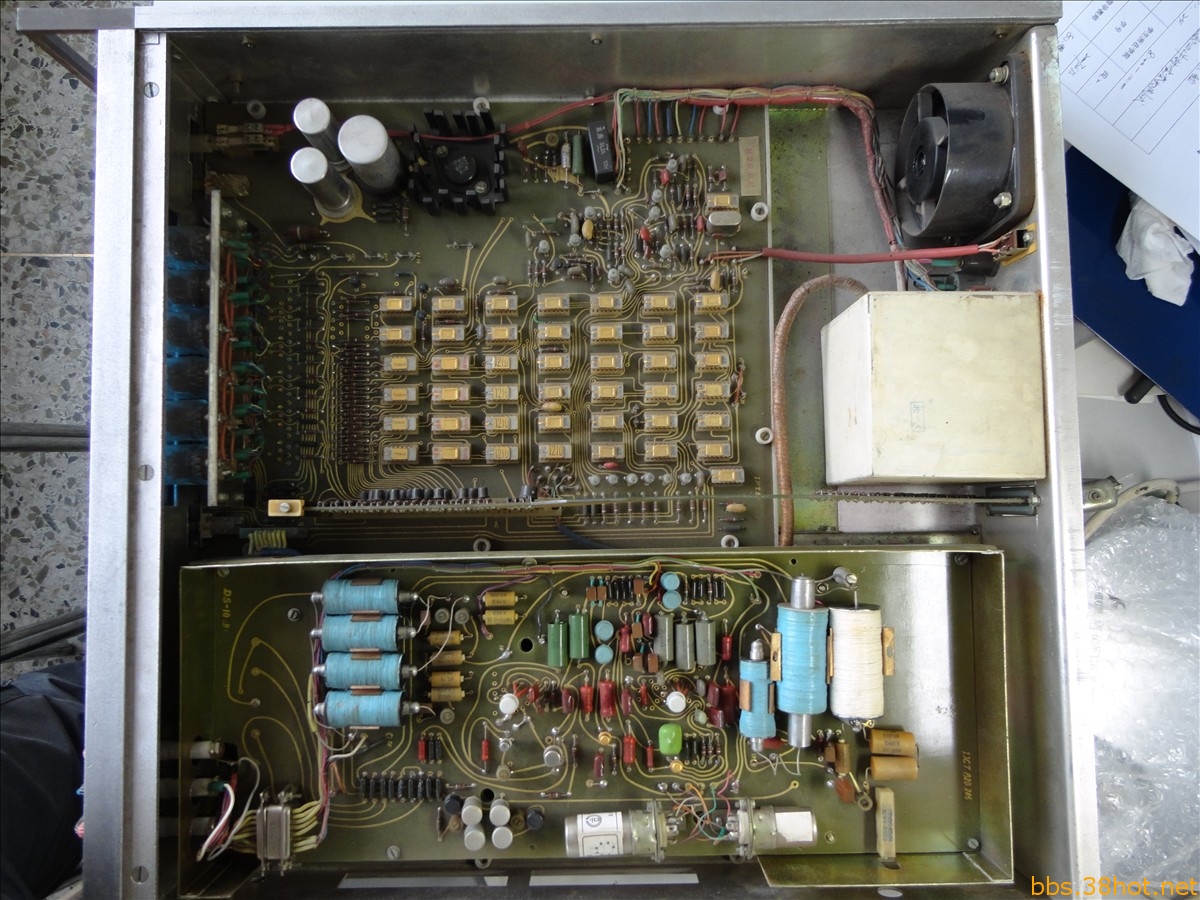

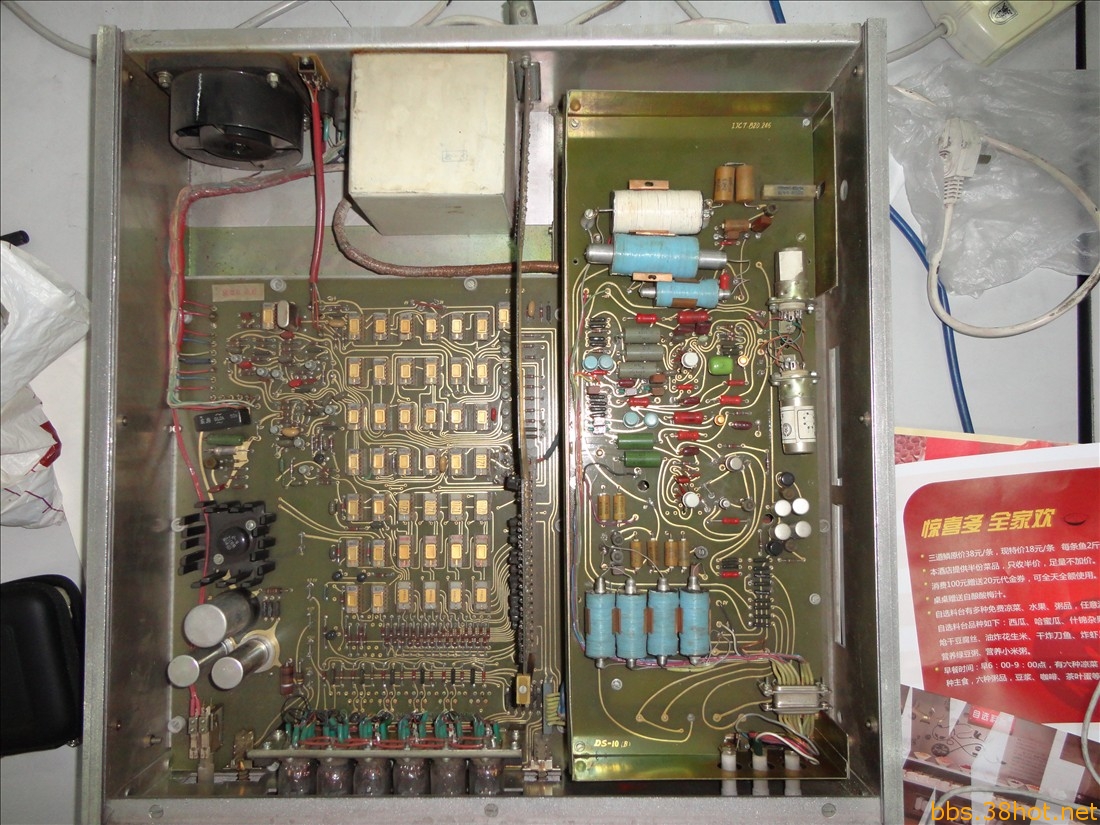

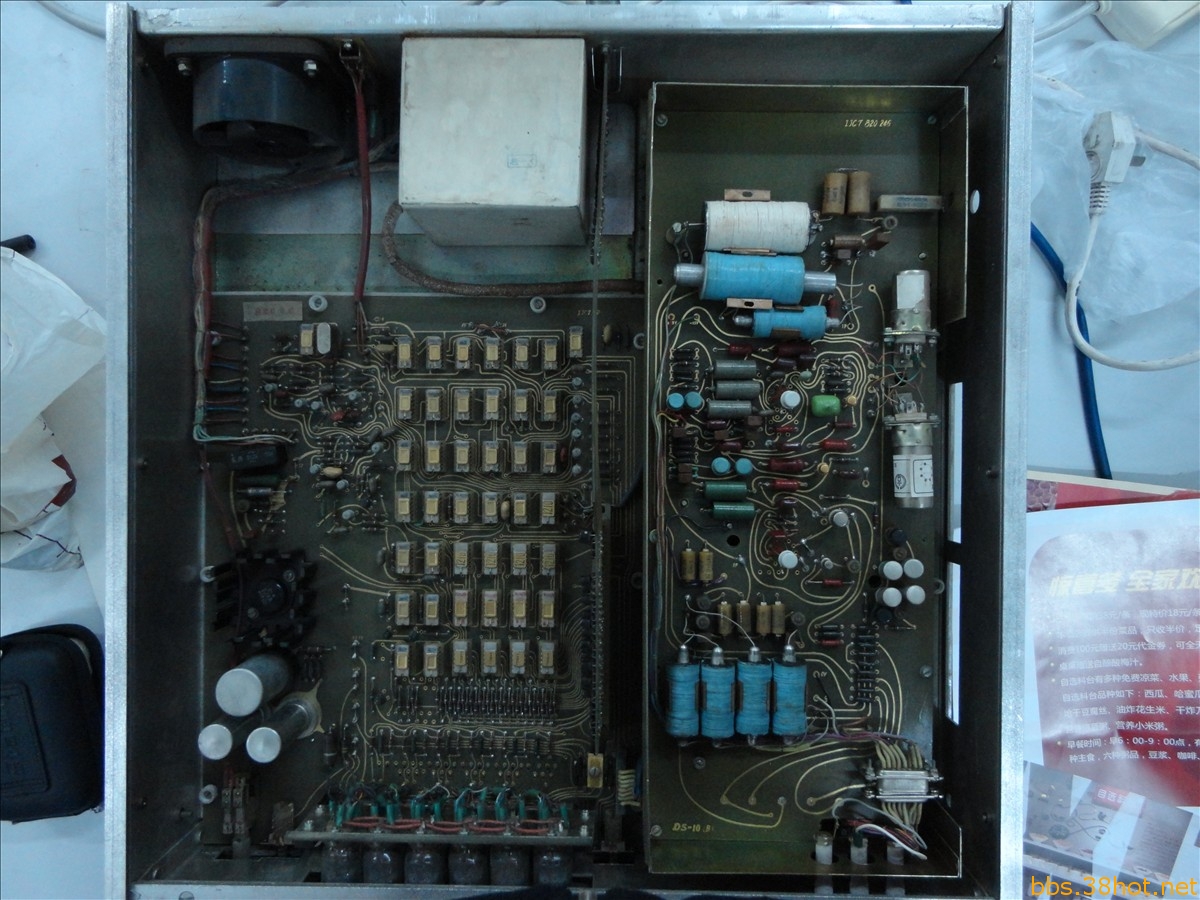

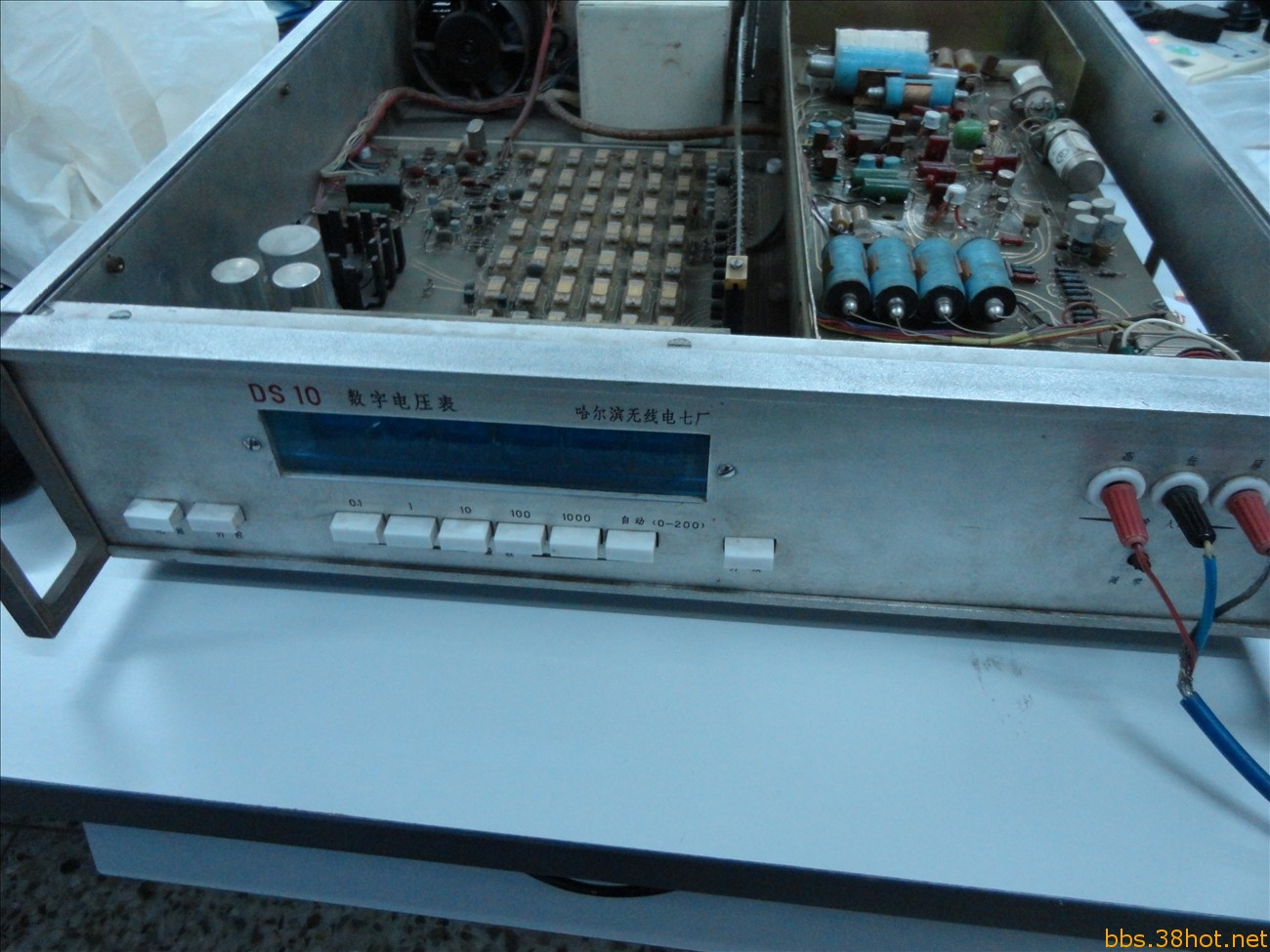

话不多说，如图：

坏了，不知道有必要修理不？还有价值吗？

qqwintian · 发表于 2011-11-20 15:12:29

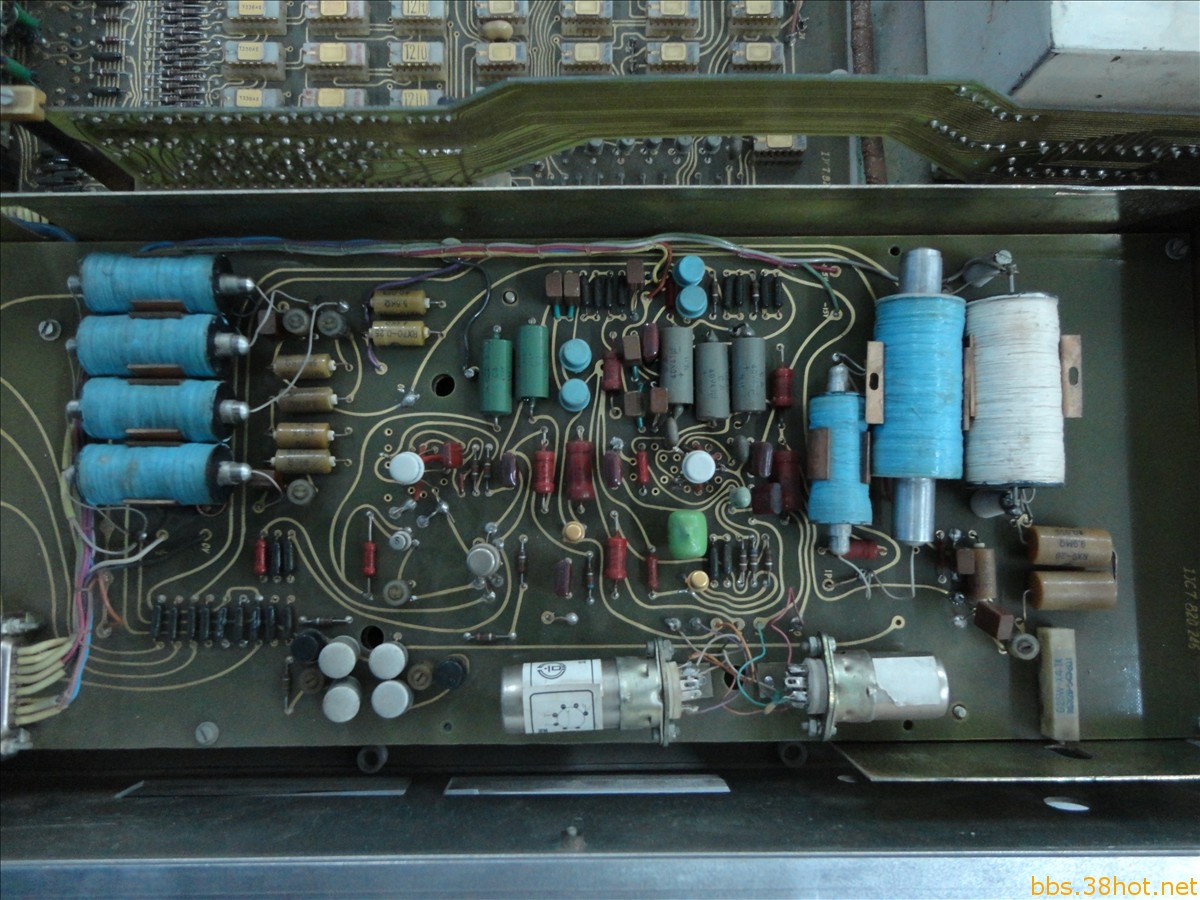

屏蔽盒是两层的，下层板子也有不少原件，但是似乎没有大个头的——桥开个缝隙看不清楚

lp206 · 发表于 2011-11-20 15:19:37

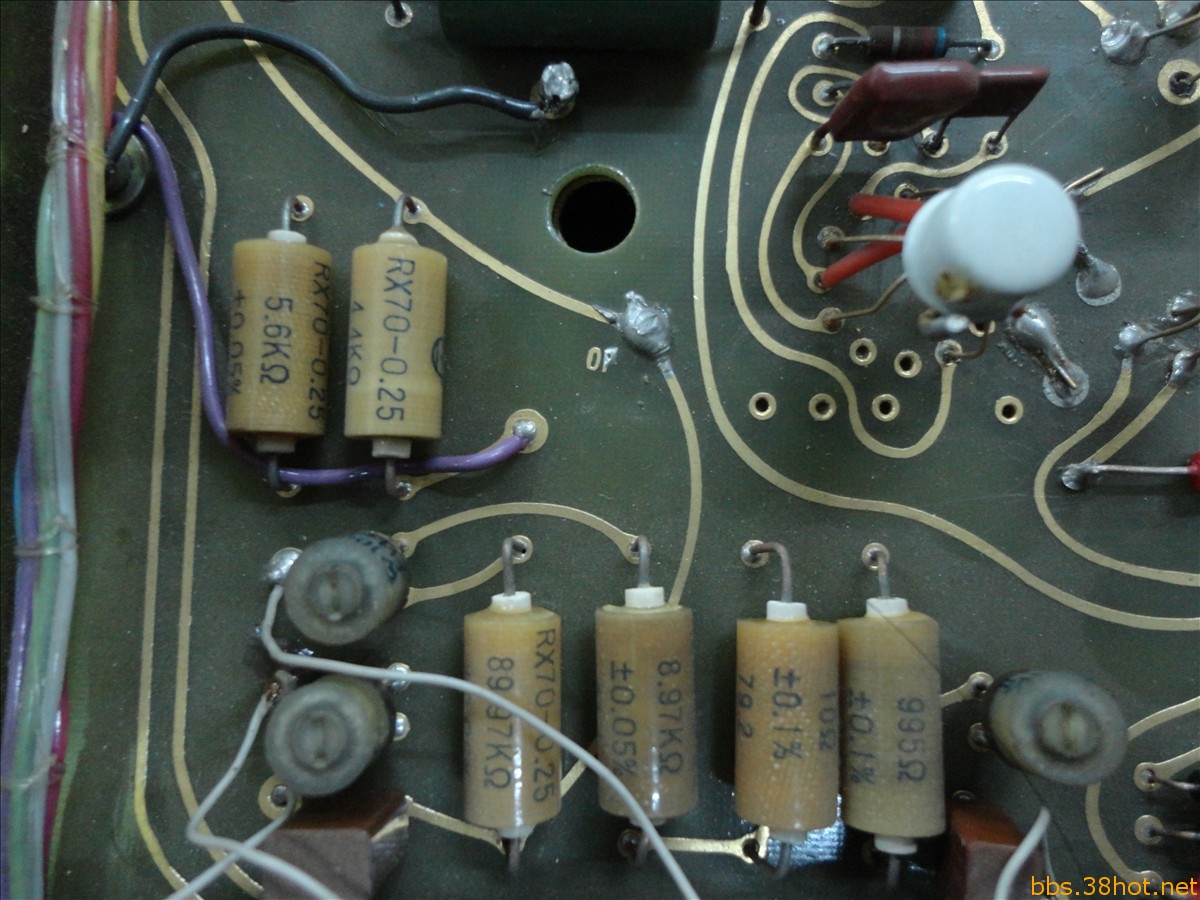

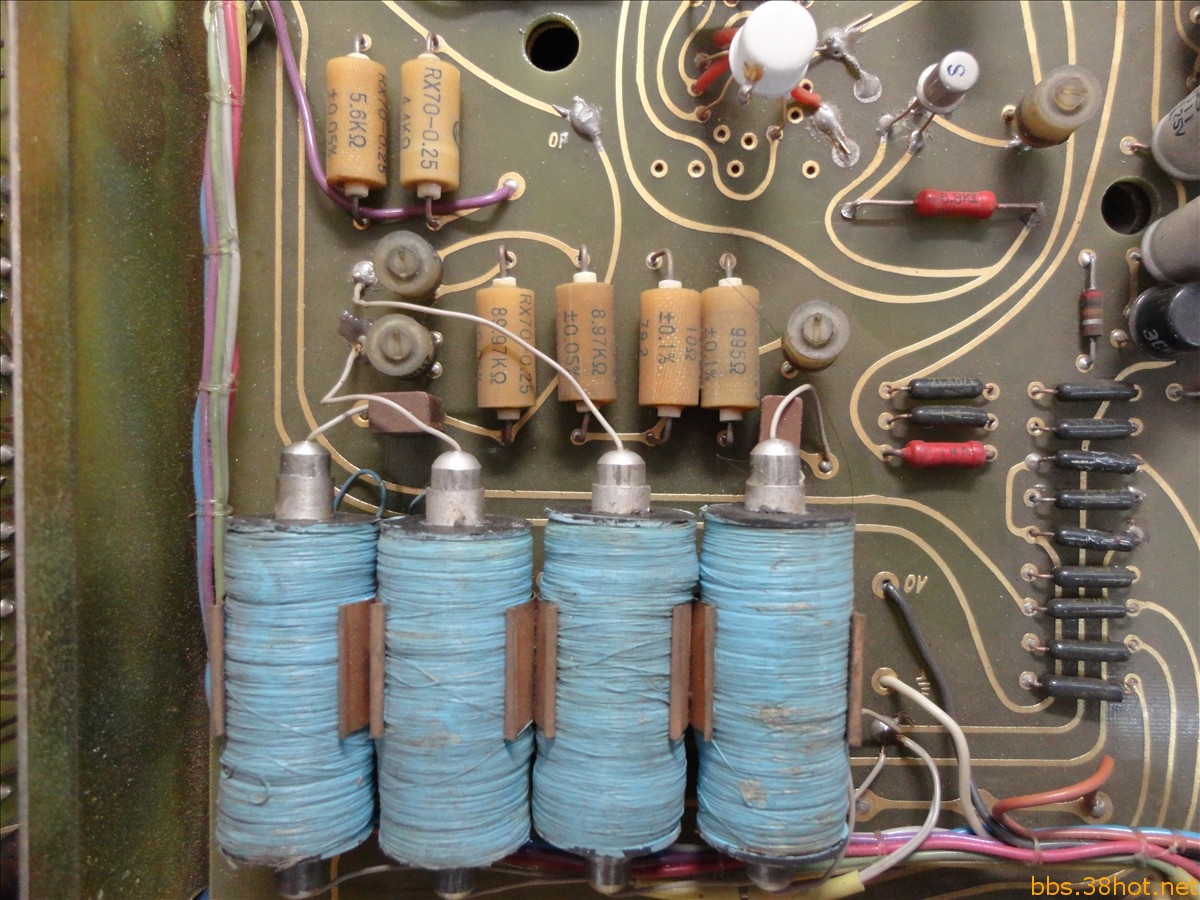

看到2个9.9M的RX70

hldiy · 发表于 2011-11-20 15:25:21

看着这台表，想起了很多陈年往事。。。。。。

cuison · 发表于 2011-11-20 15:55:02

好多rx70电阻，好老的表。

王珏 · 发表于 2011-11-20 16:40:26

当年一定是天价！

qqwintian · 发表于 2011-11-20 17:12:15

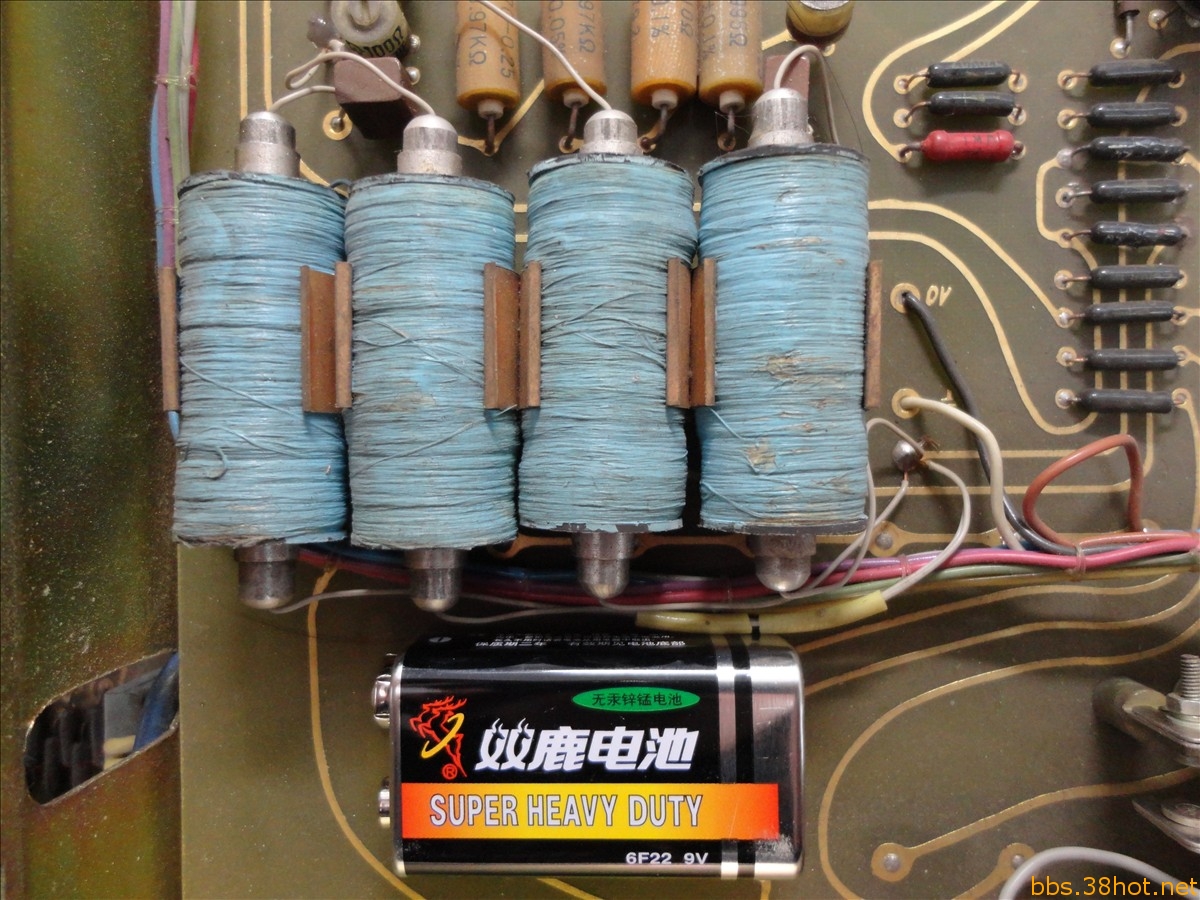

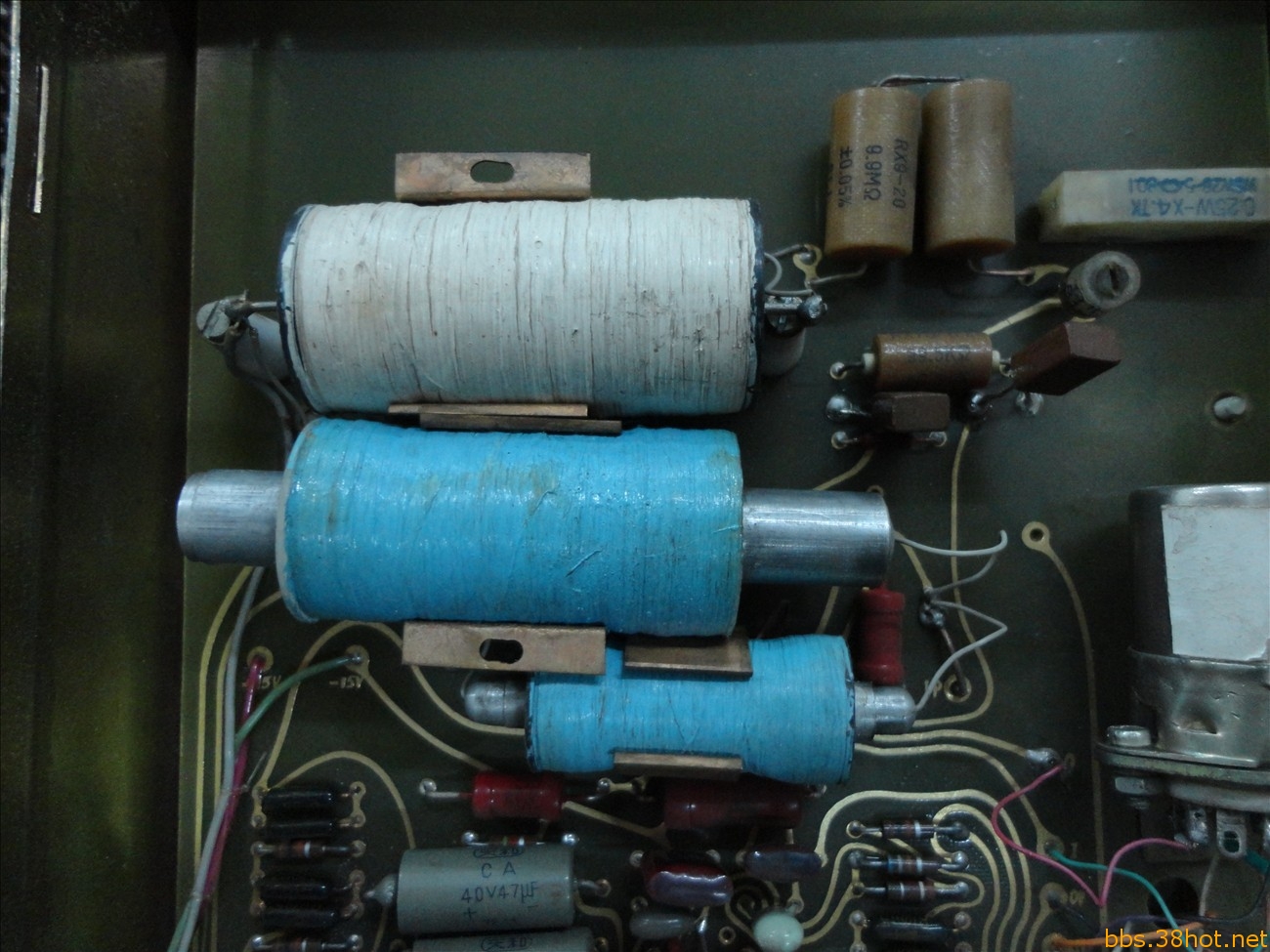

那些大个头的东西是什么啊

入铁三分 · 发表于 2011-11-20 17:40:25

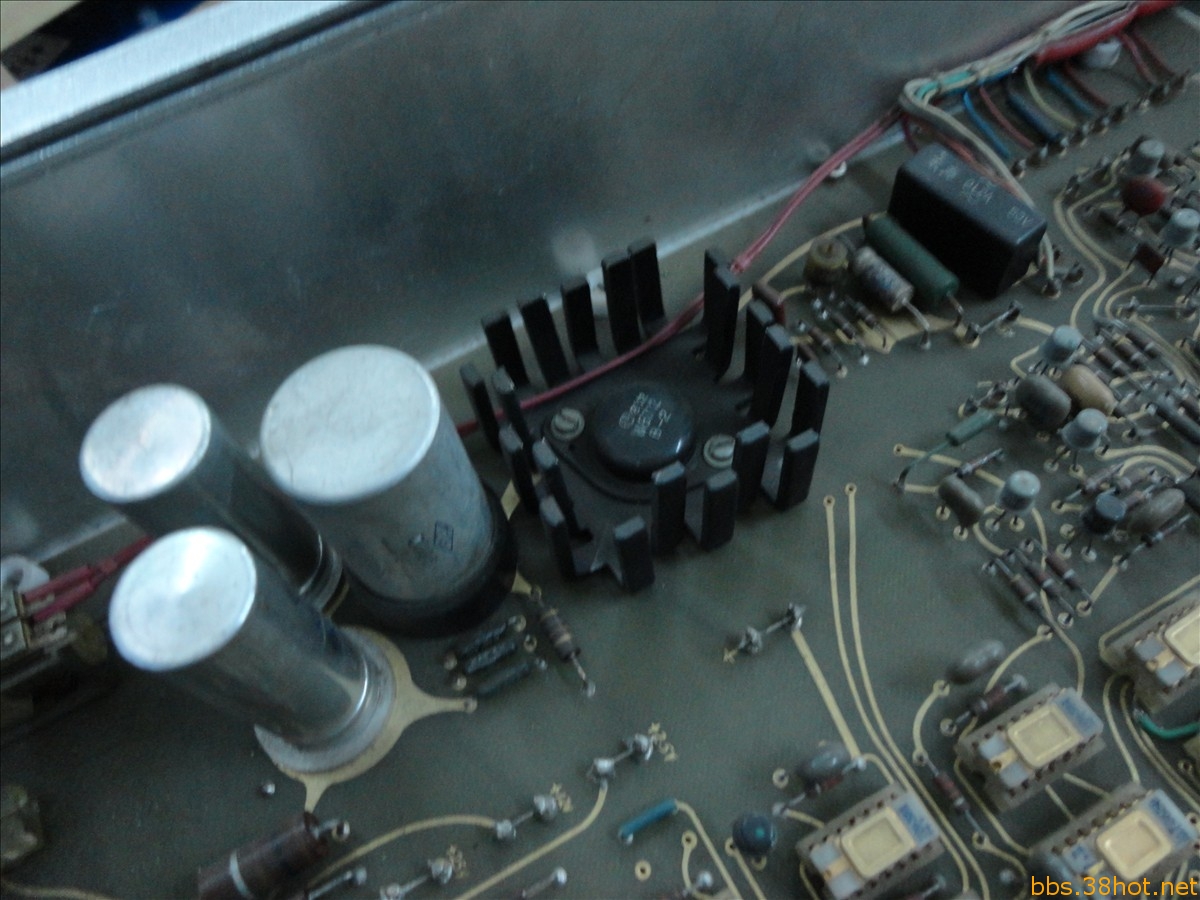

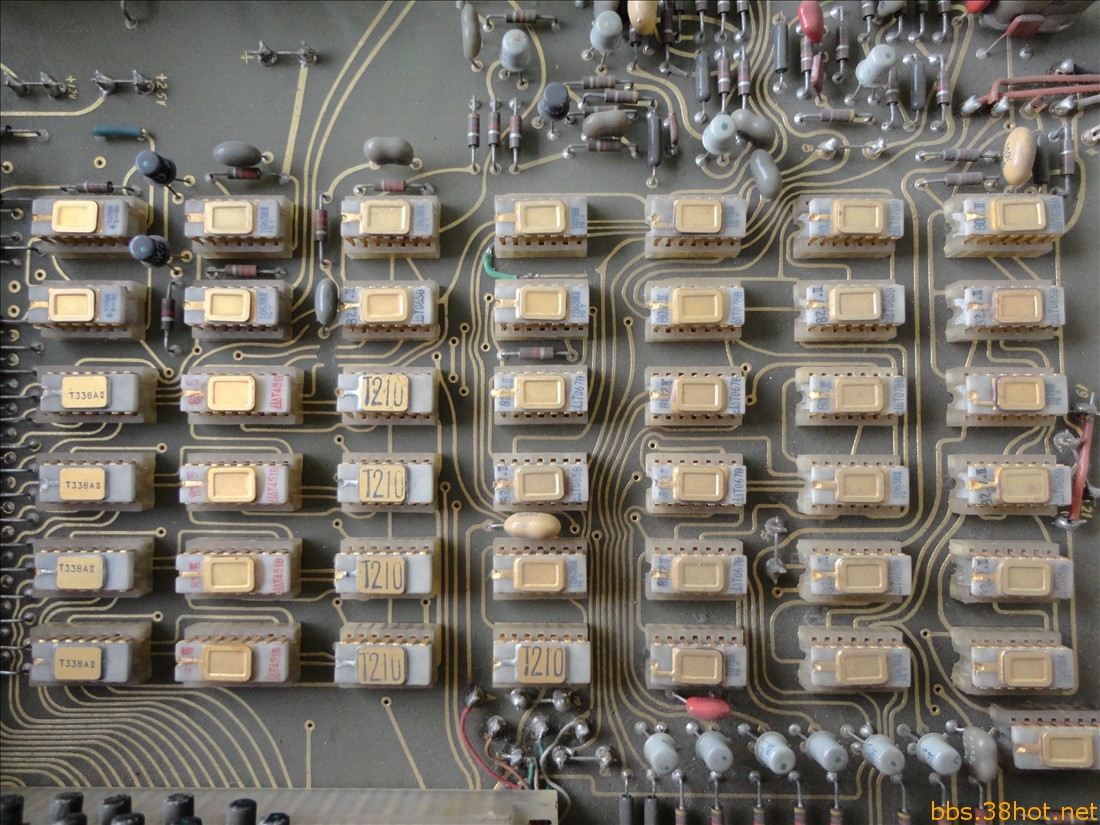

陶瓷封装的IC全带插座，不惜血本

lp206 · 发表于 2011-11-20 17:47:52

大个头的像低热继电器

qqwintian · 发表于 2011-11-20 18:23:25

lp206:大个头的像低热继电器 (2011-11-20 17:47)

我怎么感觉是个大电阻？

a-fly · 发表于 2011-11-20 18:24:48

继电器斩波？

wbxms · 发表于 2011-11-20 18:30:40

大个头的，是不是干簧继电器。

atl0402 · 发表于 2011-11-20 19:26:48

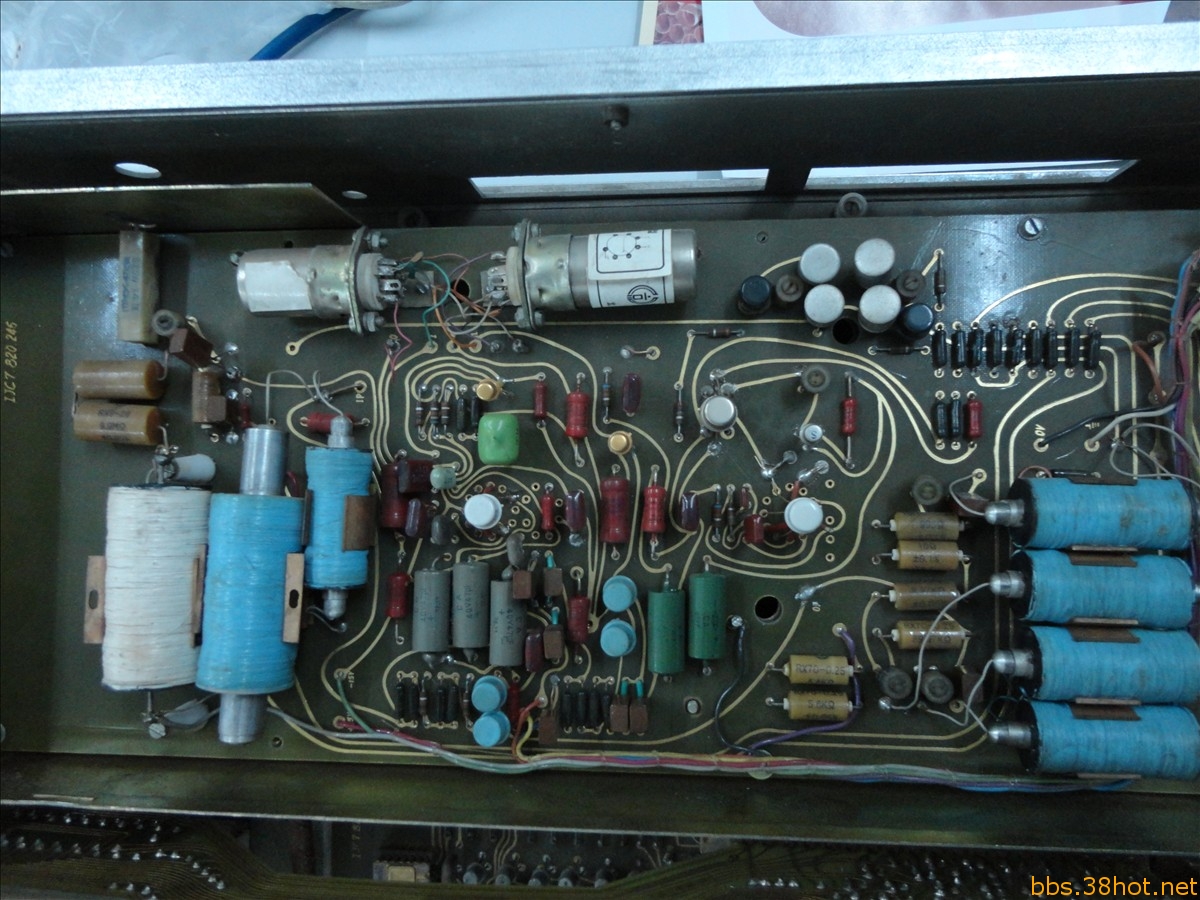

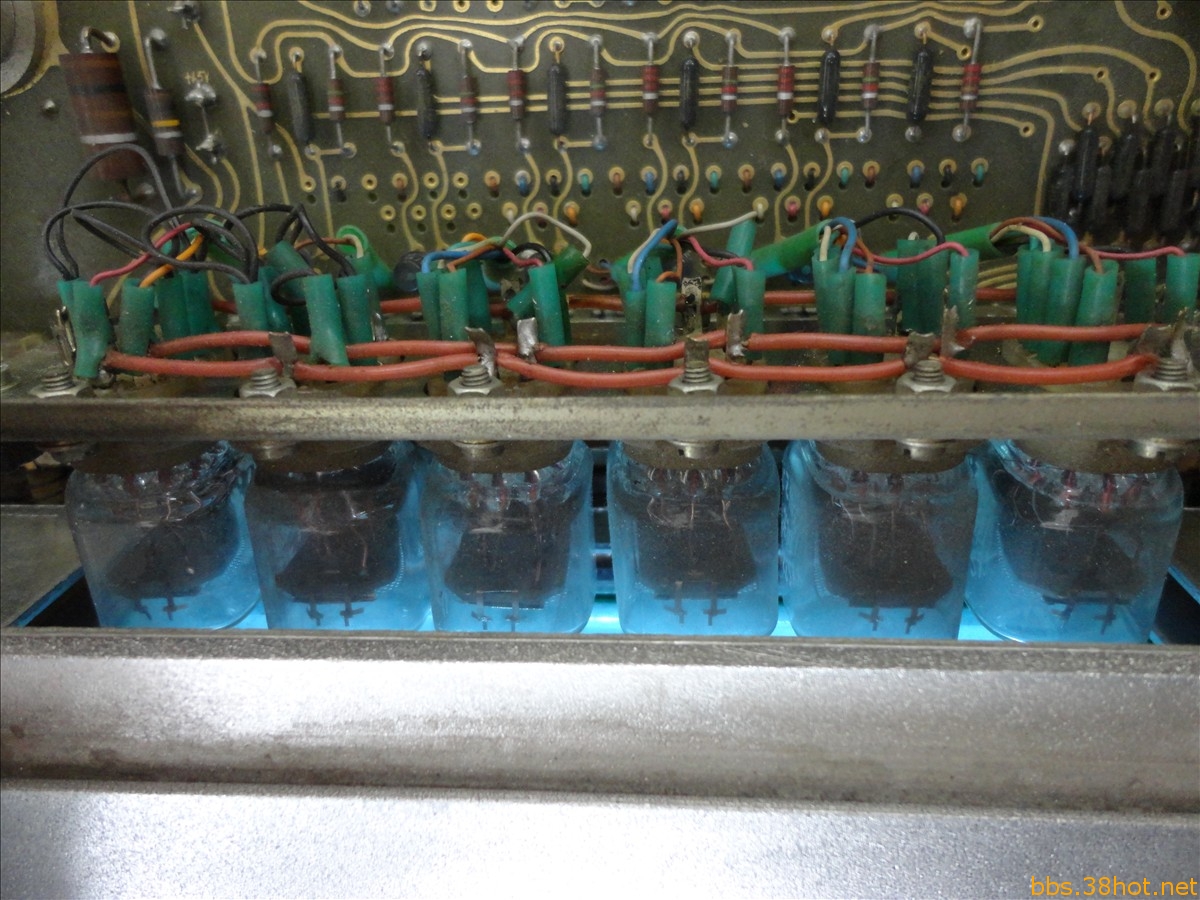

大个头的是继电器，右下角的2个东西是振动变流器，估计测量原理跟老式电子电位差计差不多，把直流变成交流信号，放大，在测量，那堆数字电路可能都是为驱动数码管而用的吧，现在一个芯片就可以了

agrimony · 发表于 2011-11-20 20:38:33

好的线绕电阻啊

老哥 · 发表于 2011-11-20 21:13:09

那个年代，国产的高位表大都是电压表，很少是万用表。

gamekeys · 发表于 2011-11-20 21:14:13

很精美，精心啊……

西风瘦马 · 发表于 2011-11-21 03:55:36

修吧。别改摩。有收藏价值。

jigsaw · 发表于 2011-11-21 08:49:25

iddqd2001:I'm don't recognise ADC type. Is this a DIY digital voltmeter? 5-1/2 digit? (2011-11-21 04:19)

Which country you guy come from？
Seems u know chinese.

ljhtp · 发表于 2011-11-21 13:15:45

This is not the DIY.
China is the production of more than 30 years ago.

qqwintian · 发表于 2011-11-21 13:35:13

iddqd2001:No, I'm from Russia and use a chinese-to-english Google translater.

qqwintian, have you any specification to the DVM? (2011-11-21 12:16)

Sorry，I do not have

This DVM is found in a corner of the laboratory

mhzxsj · 发表于 2011-11-21 15:41:24

见识了，真的很老。

fobyellow · 发表于 2011-11-21 17:27:06

welcome

一杯清茶 · 发表于 2011-11-21 18:26:03

DS10四位半的双积分，斩波前放，干簧管控制。熟悉数模的玩玩很不错。

xplore · 发表于 2011-11-21 18:27:51

lp206:看到2个9.9M的RX70 (2011-11-20 15:19)

那两个电阻一起是9.9M ，因为单个不能绕到9.9M的阻值。

gdcj · 发表于 2011-11-22 10:46:26

如果楼主是70后就不会感到奇奇怪怪的原件了.那是部标陶瓷封装的数字IC.当年买过业余品.等外品用.军用BWT-133短波单边带电台的频合部就是用这种陶瓷封装的数字IC.

qqwintian · 发表于 2011-11-22 13:41:19

gdcj:如果楼主是70后就不会感到奇奇怪怪的原件了.那是部标陶瓷封装的数字IC.当年买过业余品.等外品用.军用BWT-133短波单边带电台的频合部就是用这种陶瓷封装的数字IC. (2011-11-22 10:46)

陶瓷封装倒是常见，只是那些大个头的圆柱没见过呀！

edward · 发表于 2011-11-22 18:16:34

iddqd2001:I'm don't recognise ADC type. Is this a DIY digital voltmeter? 5-1/2 digit? (2011-11-21 04:19)

This is an old DVM. Not DIY. You can only find it in China.

edward · 发表于 2011-11-22 18:18:01

在图书馆的旧书里可能找到相关资料……我记得有几本老书介绍的数字电压表……

wanccx · 发表于 2011-11-22 18:55:08

这个好东西啊

lymex · 发表于 2011-11-22 19:13:17

xplore:那两个电阻一起是9.9M ，因为单个不能绕到9.9M的阻值。 (2011-11-21 18:27)

是的，很常见的一种做法。但单个的也有10M的，就是太难找、成本高、性能也会稍微差一些。以下电阻，是没有用过的单只10M。

两个串联还有个好处，就是可以至少在阻值上进行匹配，取得更小的初始偏差，就像孪生CBB精密电容那样。
