DL7100示波器选件逻辑分析仪

StudyBoy · 发表于 2015-9-13 20:41:35

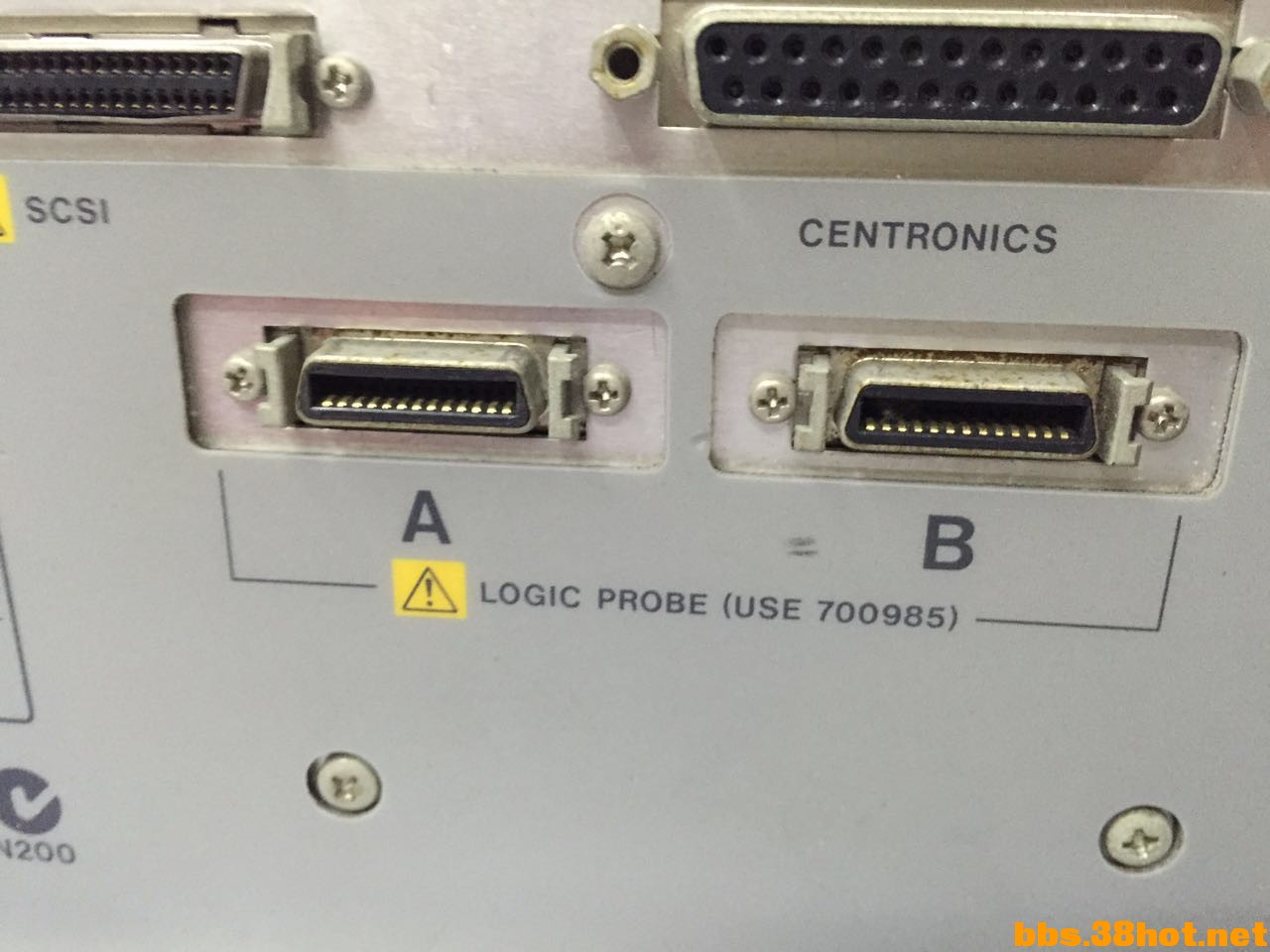

横河DL7100示波器后面带了选件逻辑分析仪功能，模块已经安装好，这个是什么接口？

这个要怎么使用，购买什么外接设备？还望指点，感谢不尽

babi · 发表于 2015-10-2 12:17:34

连接逻辑探头的接口

3824Buy · 发表于 2015-10-2 14:42:03

配逻辑探头

srenzhe · 发表于 2015-10-5 20:28:50

估计缺探头吧

StudyBoy · 发表于 2015-10-5 22:21:58

srenzhe 发表于 2015-10-5 20:28
估计缺探头吧

700985探头市面找不到了，

srenzhe · 发表于 2015-10-5 23:14:36

本帖最后由 srenzhe 于 2015-10-5 23:21 编辑

StudyBoy 发表于 2015-10-5 22:21
700985探头市面找不到了，

有点像菊水逻辑分析仪的接口，我的也是这种接口带个大盒子file:///c:/users/dell/appdata/roaming/360se6/User Data/temp/221051ioa22izmxyzot0oi.jpg

StudyBoy · 发表于 2015-10-7 19:54:56

srenzhe 发表于 2015-10-5 23:14
有点像菊水逻辑分析仪的接口，我的也是这种接口带个大盒子

你发的图片加载不了，看不见，可否重新发一下，不甚感激

zxase258 · 发表于 2015-10-7 22:15:31

StudyBoy 发表于 2015-10-7 19:54
你发的图片加载不了，看不见，可否重新发一下，不甚感激

首先，这个接口是CN口，也叫MDR
其次，你可以尝试串电阻以后输入TTL或者LVTTL看能否触发，比如设定在4.2V触发那4V应该是不能触发的，如果可以在超过阈值的时候触发，那证明这个端口能接受较高电压输入，不需要有源探头。剩下就简单了。自己做探头就是了

StudyBoy · 发表于 2015-10-8 08:10:05

zxase258 发表于 2015-10-7 22:15
首先，这个接口是CN口，也叫MDR
其次，你可以尝试串电阻以后输入TTL或者LVTTL看能否触发，比如设定在4.2 ...

非常感谢
