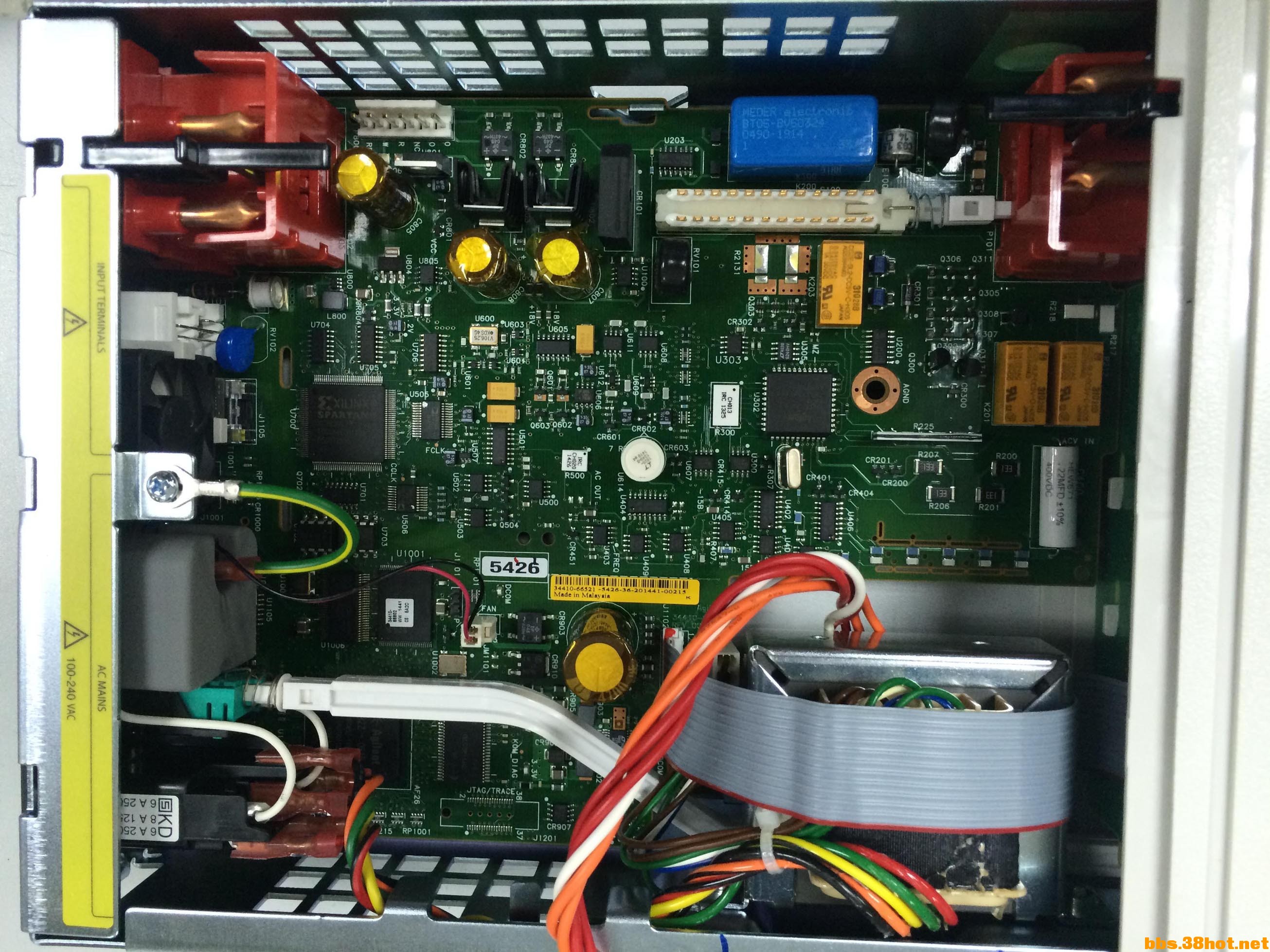

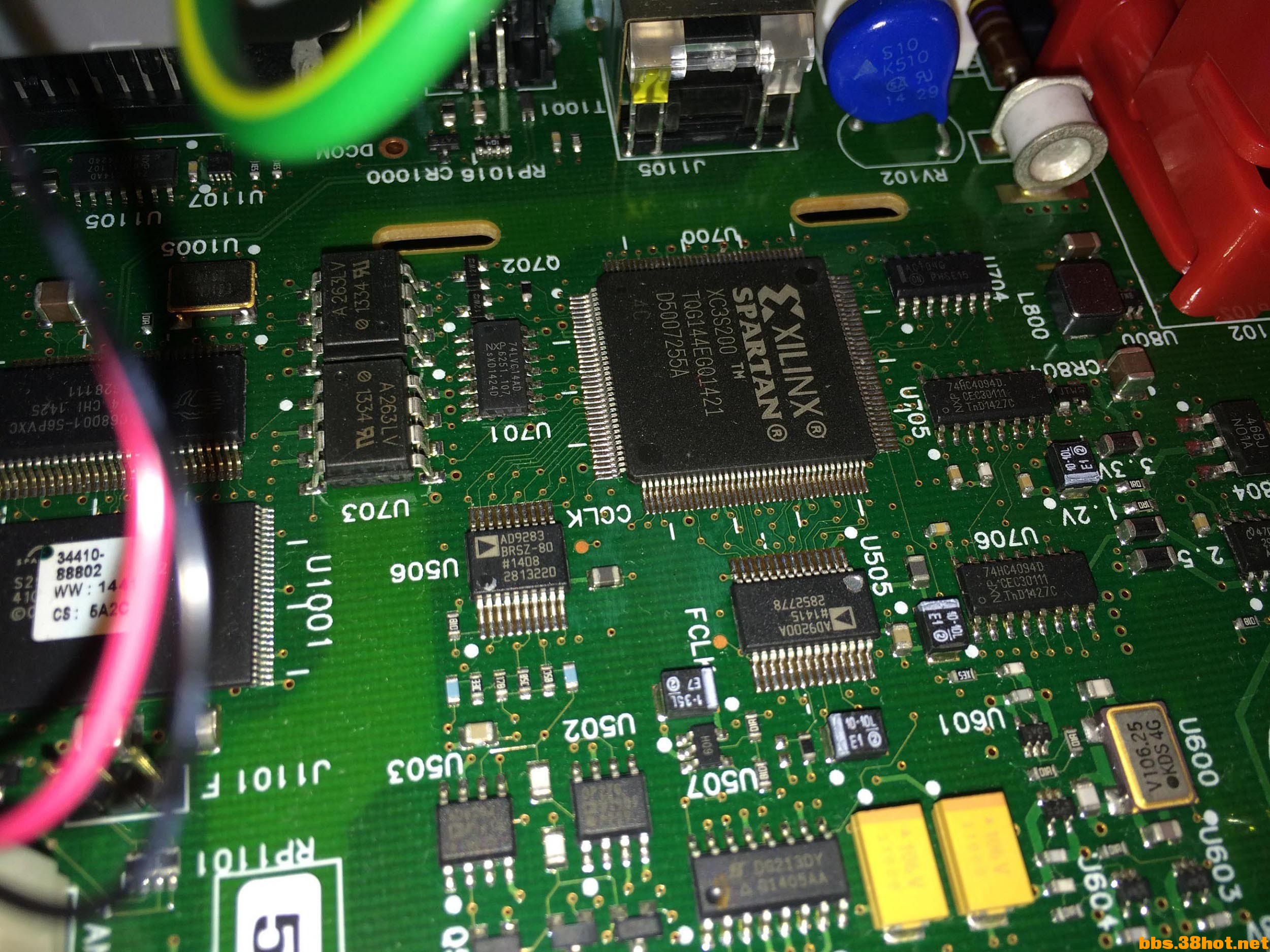

是德34410A拆机图

jamie · 发表于 2015-9-9 20:13:13

本帖最后由 jamie 于 2015-10-8 18:05 编辑

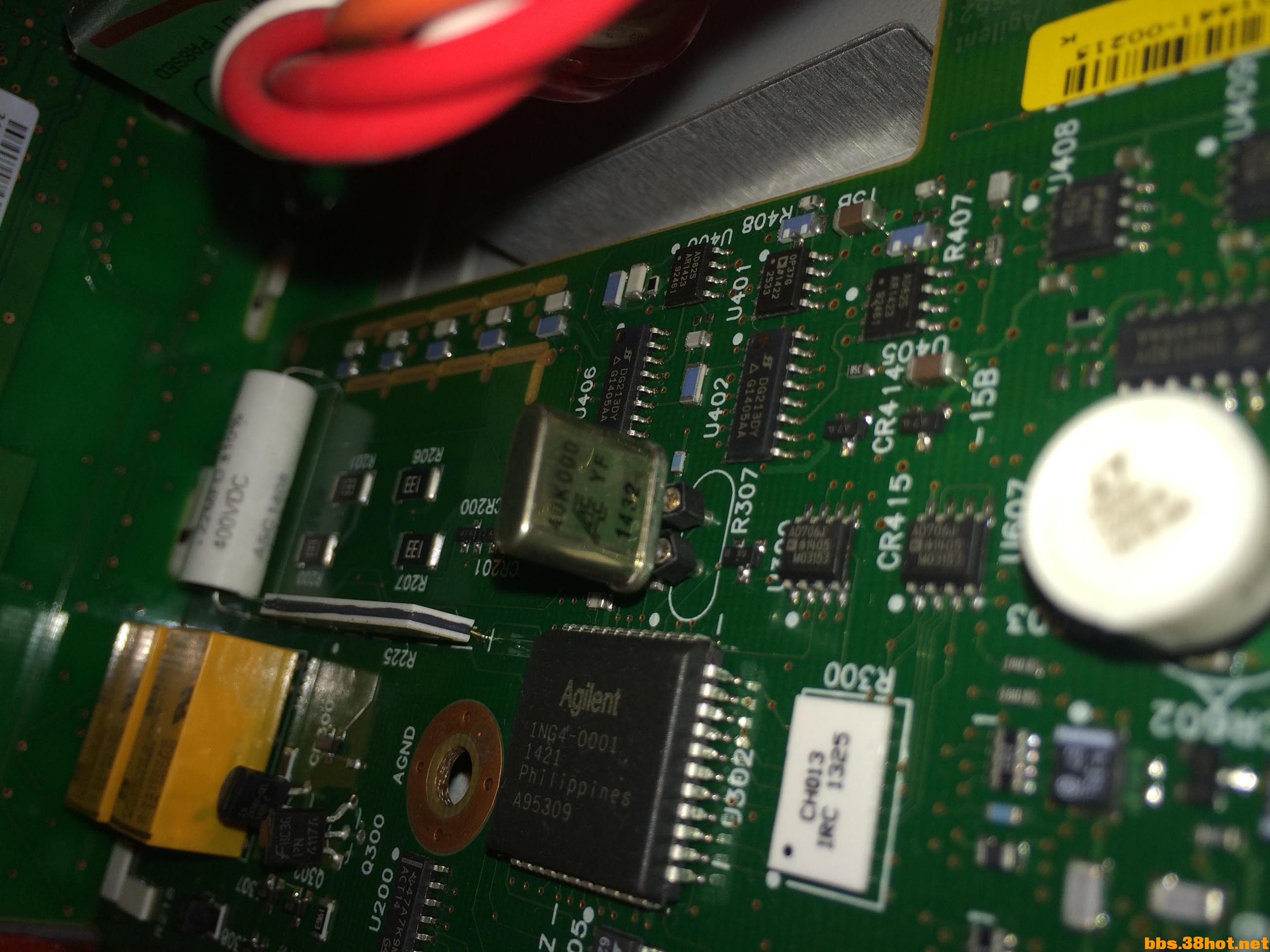

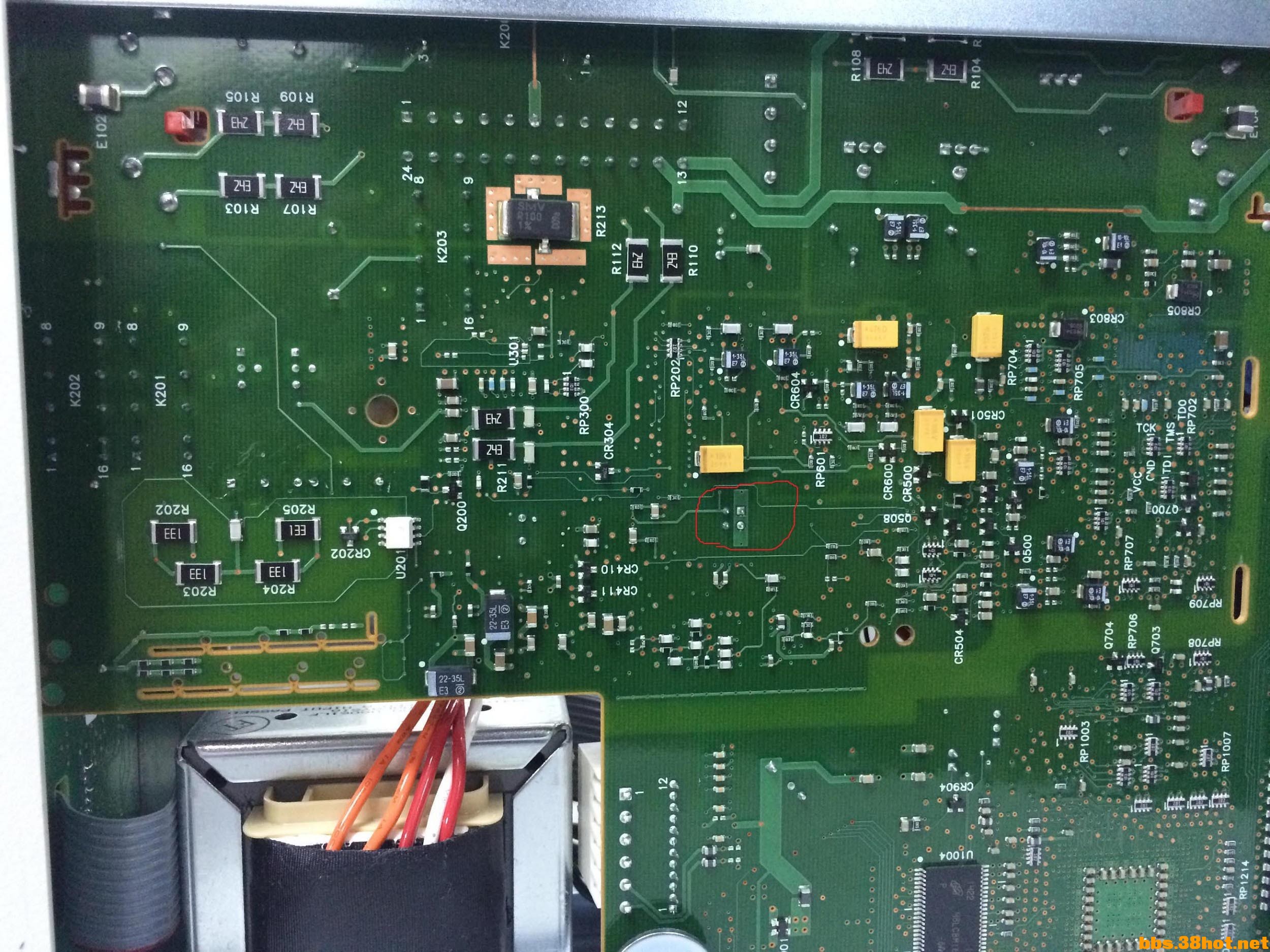

2015-09-09 181211.jpg

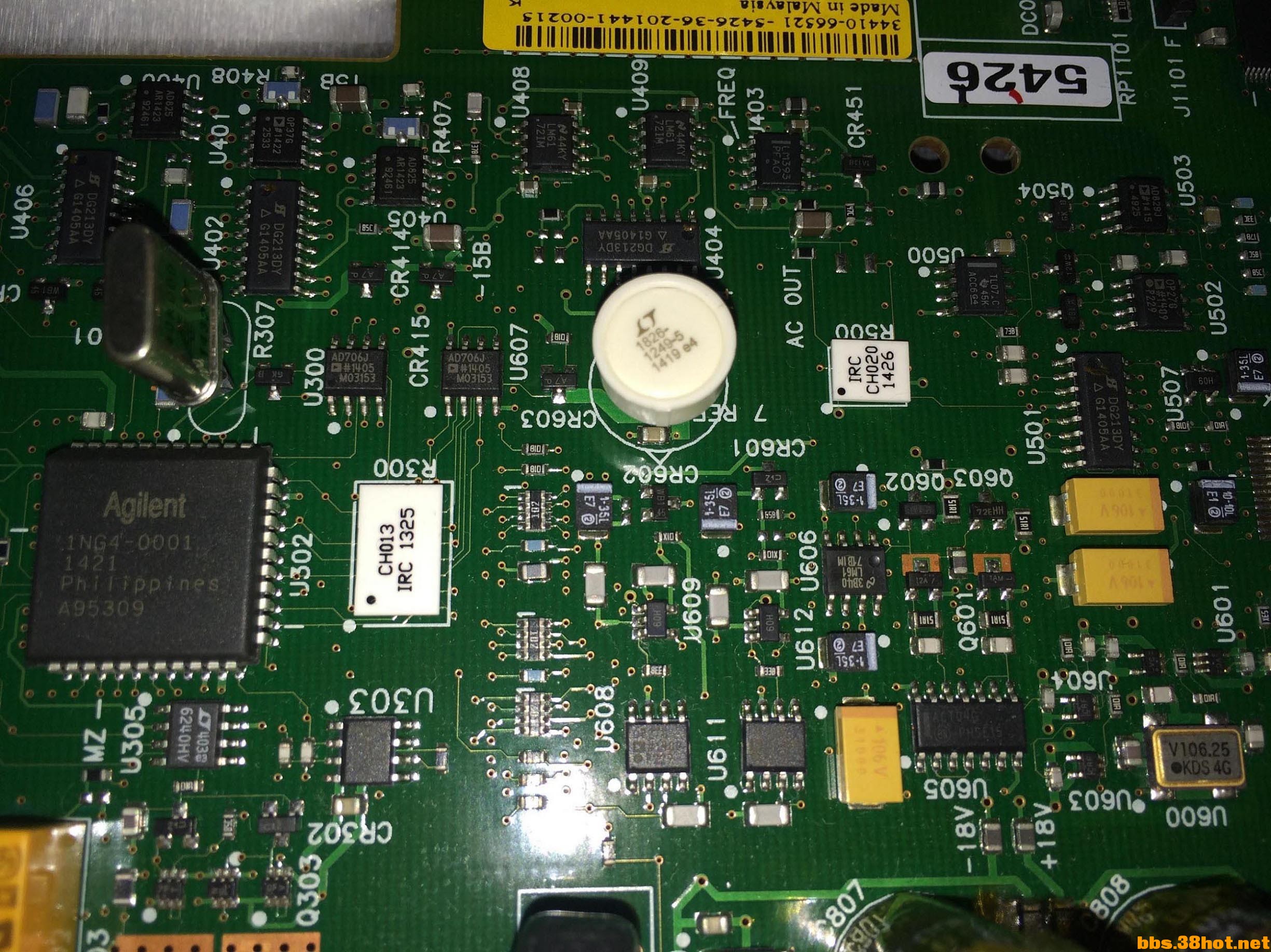

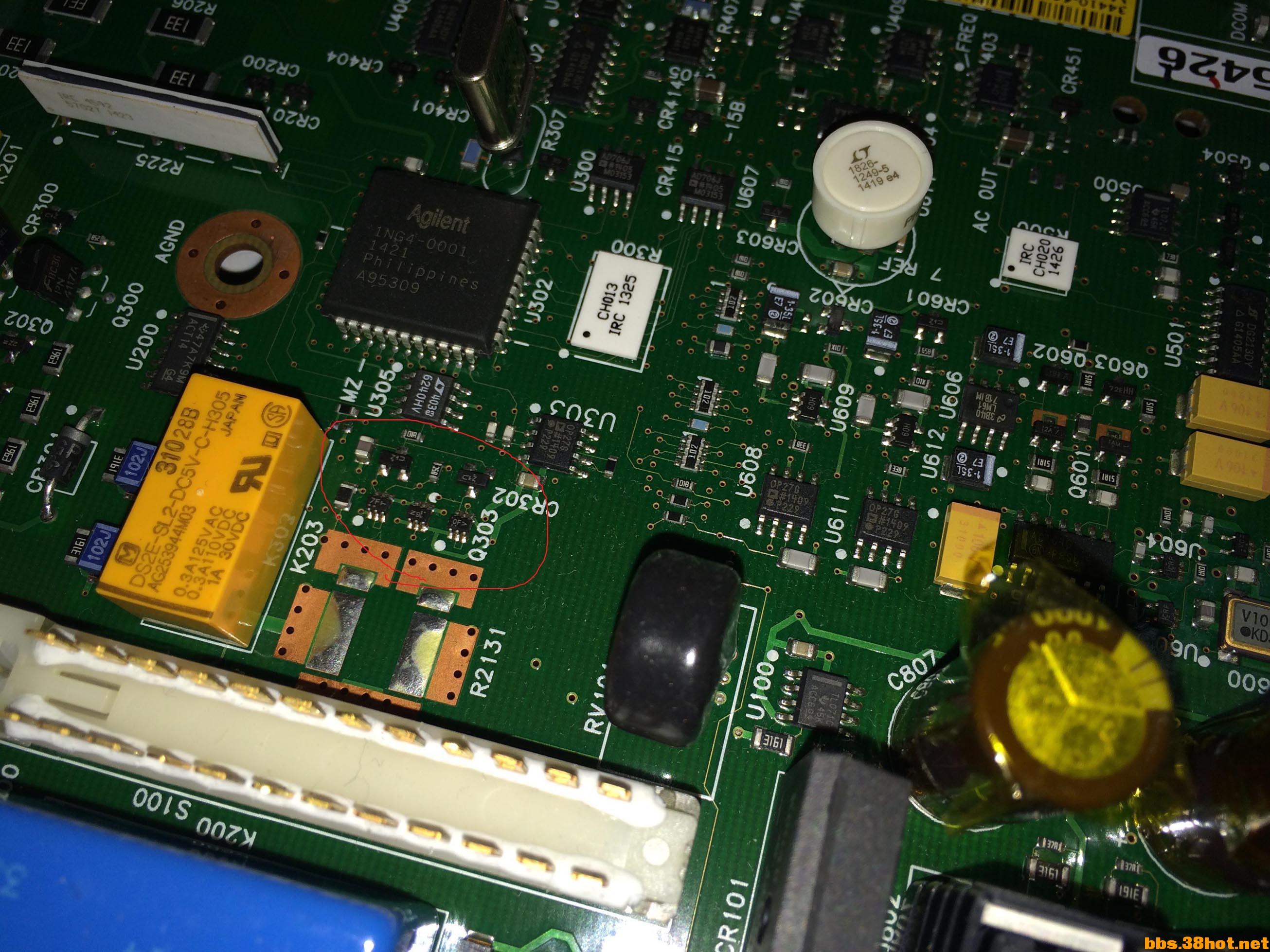

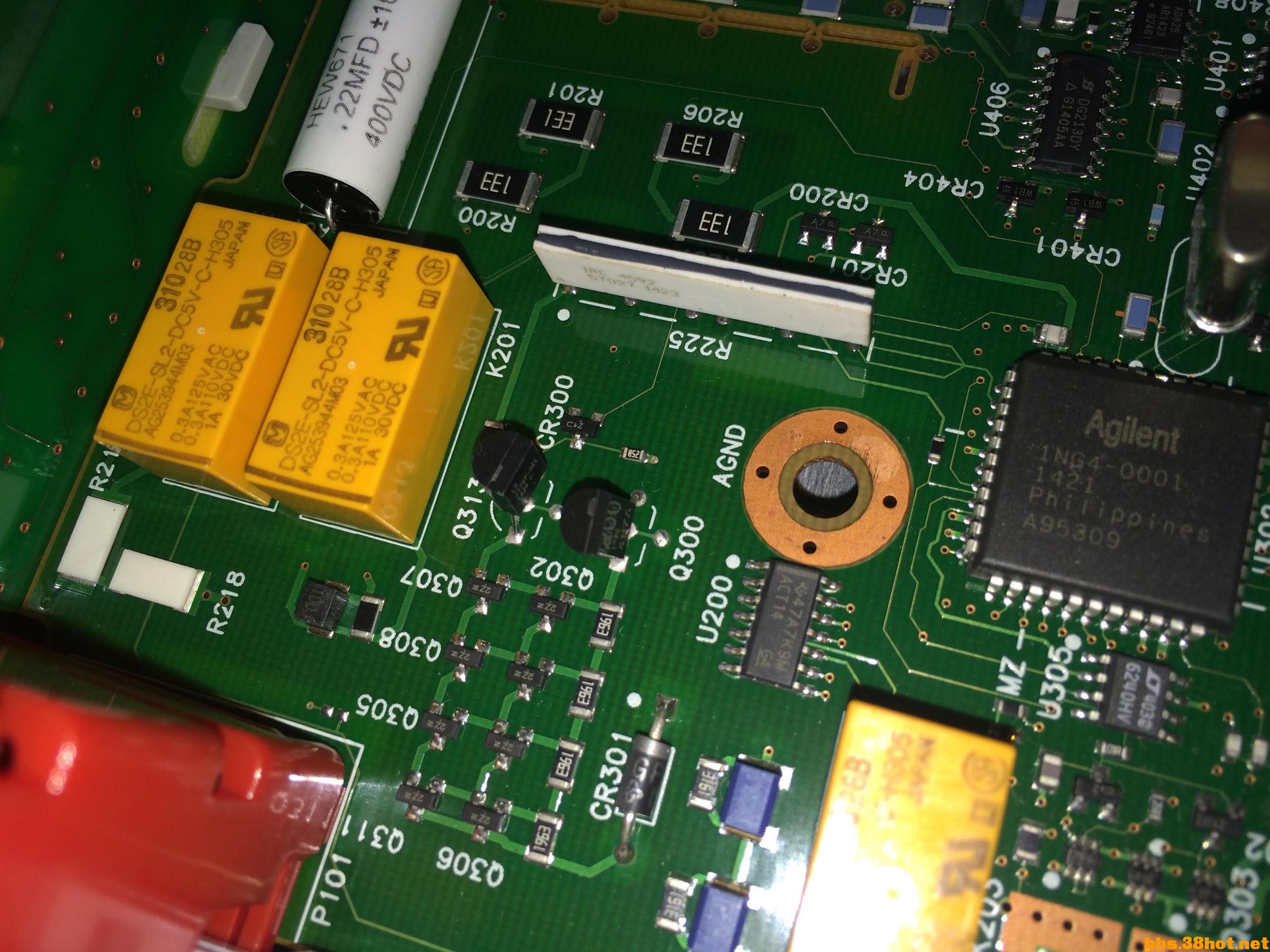

请问大神知不知道直流放大部分，Q310型号是啥，丝印是16
另外两个查了下应该是
Q303 - LMUN5116
Q301 - LMUN5216

不好意思，之前上传的压缩了，重新上传了下。----------------------------------------补充

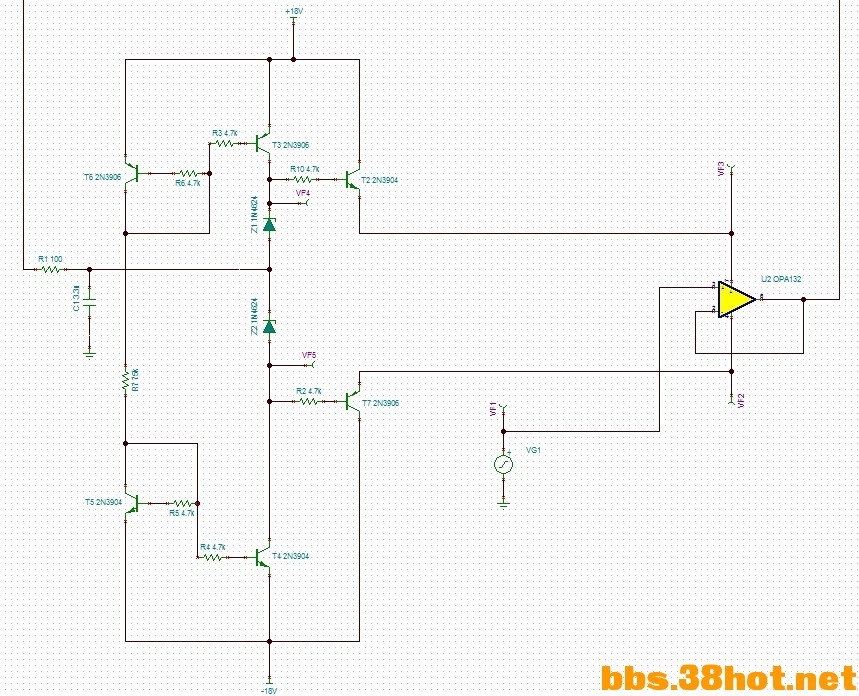

之前不了解原理，最近看了些帖子。这块伺服电路比较容易实现，用普通管子找着34410原理图的电路搭就行。图在下面回复里。

simon51 · 发表于 2015-9-9 20:39:34

电阻用金封了，不错

官修2 · 发表于 2015-9-9 20:54:15

好表真心不错

jamie · 发表于 2015-9-9 22:14:24

官修2 发表于 2015-9-9 20:54
好表真心不错

就是开机比较慢！

38.8度低烧 · 发表于 2015-9-10 01:35:56

流口水。。。。。。。。。。。好婊子啊

yu2007 · 发表于 2015-9-10 08:50:11

论坛有电路图的，，自己搜一下

jamie · 发表于 2015-9-10 09:47:16

yu2007 发表于 2015-9-10 08:50
论坛有电路图的，，自己搜一下

电路上这几个管子没型号的。

中国之声 · 发表于 2015-9-12 10:54:57

型号很简单,关键是要看封闭,

jamie · 发表于 2015-9-12 14:16:53

中国之声发表于 2015-9-12 10:54
型号很简单,关键是要看封闭,

请问封闭是什么意思？新人不大懂。

中国之声 · 发表于 2015-9-12 14:50:12

jamie 发表于 2015-9-12 14:16
请问封闭是什么意思？新人不大懂。

打错了,是封装,

电风扇 · 发表于 2015-9-17 13:23:13

楼主出吗。你修不的话

jamie · 发表于 2015-9-17 13:41:54

电风扇发表于 2015-9-17 13:23
楼主出吗。你修不的话

大哥，这是全新的。。。就拆开学学电路。

jamie · 发表于 2015-10-8 18:00:35

wangjakn · 发表于 2016-5-19 09:14:01

jamie 发表于 2015-10-8 18:00

楼主你的这个伺服防大部分，跟现在流出来的34410的原理图里不一样啊

jamie · 发表于 2016-5-23 09:21:08

wangjakn 发表于 2016-5-19 09:14
楼主你的这个伺服防大部分，跟现在流出来的34410的原理图里不一样啊

一样的啊。哪里不一样？

wangjakn · 发表于 2016-5-26 18:16:01

jamie 发表于 2016-5-23 09:21
一样的啊。哪里不一样？

哦，我看错了，我看的是34401新版本的哪个。你这个稳压管是几幅的，10里面是4.7v 的，我仿真出来的不对呢

edward · 发表于 2017-6-24 09:36:16

Q310是LMUN5316DW1T1G
