2年前从论坛收了个Advantest爱德万的R6452A表，就一直放着，都没有试过双显表的用法。今天正好有空，从网上想查查我手里的这个R6452A的表说明书，但是却找不到英文的，更别说中文版的，日文版倒是可以找到却看不懂。就自己胡乱尝试一下吧，觉得还有点意思，把使用情况写出来。
本坛中大家都对agilent和fluke很是喜爱，对Advantest爱德万不感兴趣。其实Advantest在做仪表方面的能力还是不错的，它的8位半包R6581在论坛中也很有人气，Advantest的产品在国内的认知度要差些，其实其在日企和日本国内用的非常的多，他的不少产品线与安捷伦都重复的，记得第一次接触Advantest的时候是使用它的一个阻抗分析仪，最近接触的是使用他的半导体测试机93000，个人感觉Advantest的技术发展方向已经从仪器仪表转向半导体测试设备了(93000就是其收到agilent从安家拿到的产品，其本身也有类似产品)，其做仪器部门的名称也改成ADCMT或独立成一个将ADCMT的公司了。熟悉测试机的人都知道，测试机内部其实集成了多路的电压源、电流源、电压电流测量单元，时序逻辑电路等等。这也是产品的继承和
向高端拓展线路。。跑题了，见谅。
来点功能简介
厂商名称：Advantest
产品型号：r6452a
产品类别：台式数字多用表
产品类型：台式
产品简介：
双路输入功能，全新的测量环境(R6452A/6452E)
最大显示199,999(采样：2.5次/秒)
最快采样：80次/秒(最大显示1,999)
可作频率测量(R6452A)
RS232标准配置，便于自动测试的多种接口。
存贮卡功能(PCMCIAVer.2JEIDAVer.r4格式SRAM卡)
电池选件，能应用于现场或野外测试。
宽电源电源范围(9OV～250V)
规格
R6451AR6452AR6452E
直流电压量程1μV～1099.99V
测量精度±0.018%ofrdg.±5digits
输入阻抗1GΩ以上(20V以内)
直流电流(B路)量程100μV～199.99V
测量精度±0.025%ofrdg.±2digits
输入阻抗B输入端之间:10MΩ±5%
B输入与COM端:5MΩ±5%
直流电流量程1μA～10.9999A
测量精度±0.1%ofrdg.6digits
交流电压量程AC:1μV～709.99V,
AC+DC:1μV～709.9V

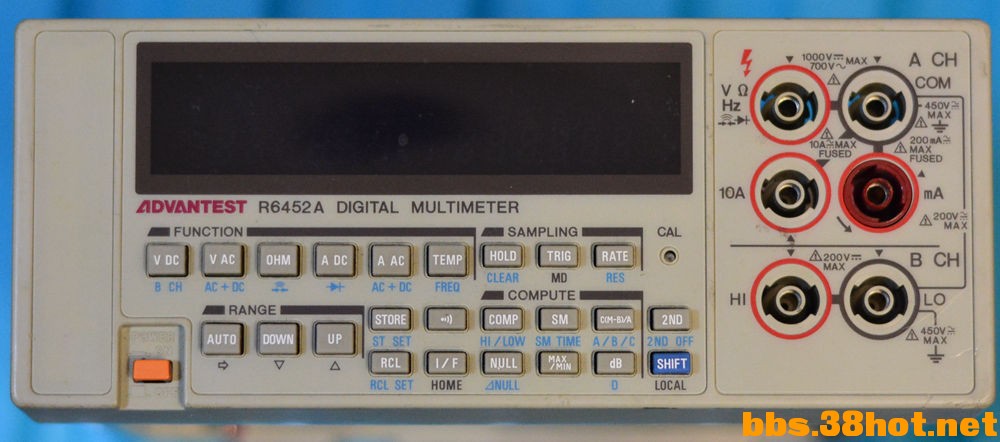

这段帖子的重点是说双显表的事情的，言归正传，先看看面板，有2组表插和2组显示通道，说明它可以同时测量两个通道(CHA和CHB)并且可以有2组显示（1FT和2ND）

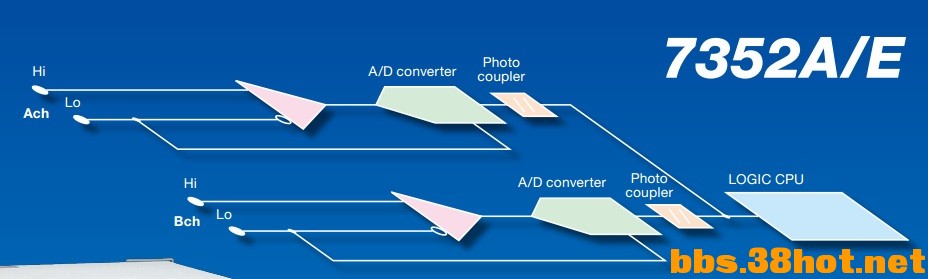

再看一张，R6452A的更新换代产品7352A的文档中关于双通道的示意图。

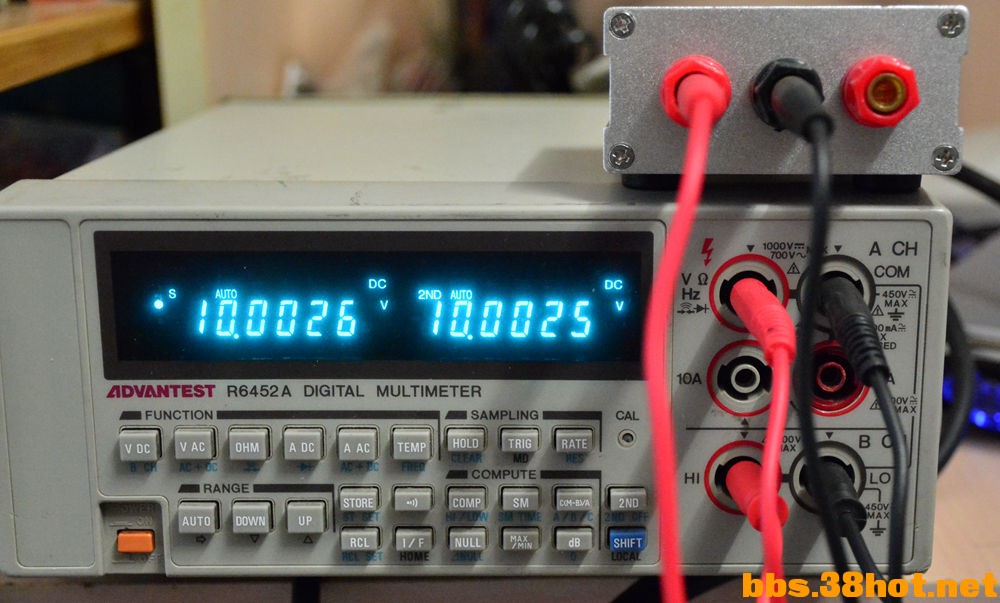

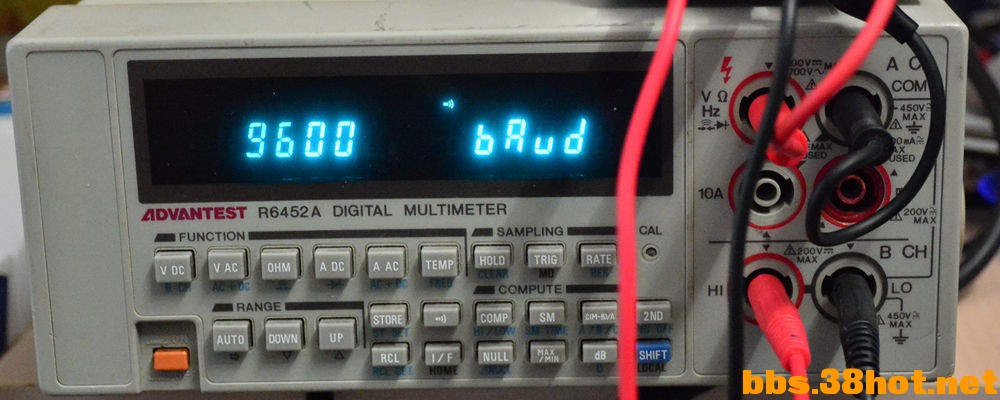

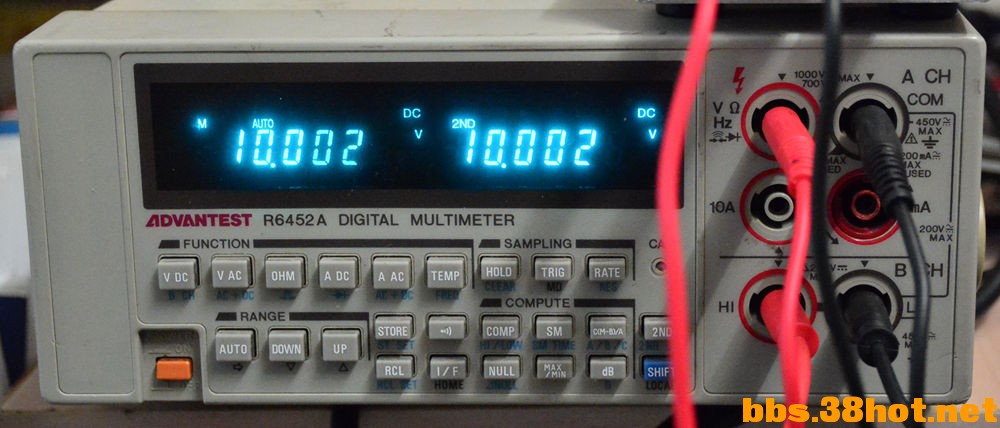

来几张测试图。
可以看出，R6452A支持的双显测试包括
（1）1组通道输入，2组测量显示，这个单通道可以是CHA或CHB
（2）2组通道输入，2组测量显示，分别显示CHA和CHB。
（3）2组通道输入和2组测量测量可以互相切换。
（4）CHA输入支持电压、电流、电阻等所有测量项目。CHB输入只支持电压测试。
（5）测量通道1和2可以测量CHA的电压、电路和电阻等

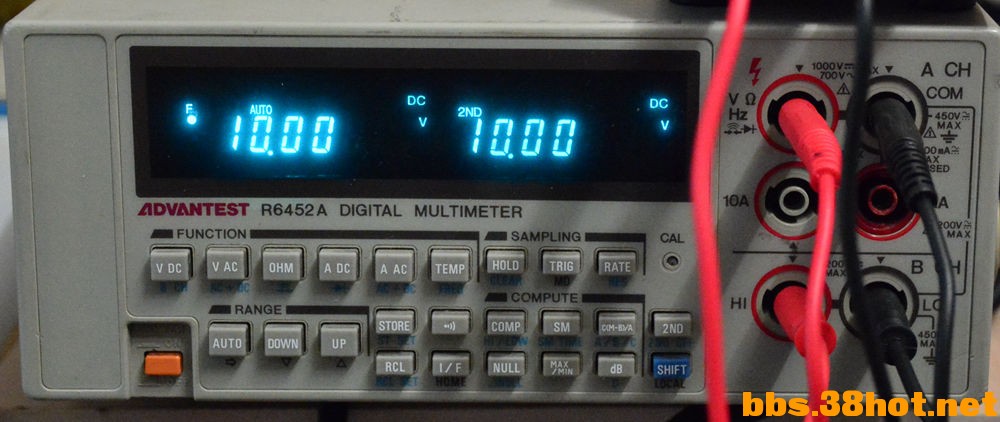

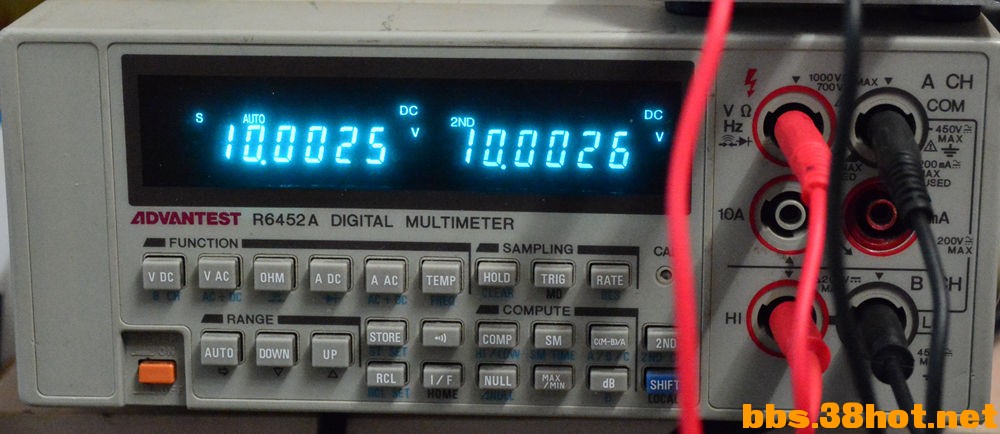

单路输入，双路测量图，测量通道1和测量通道2同时测试输入通道CHA的电压

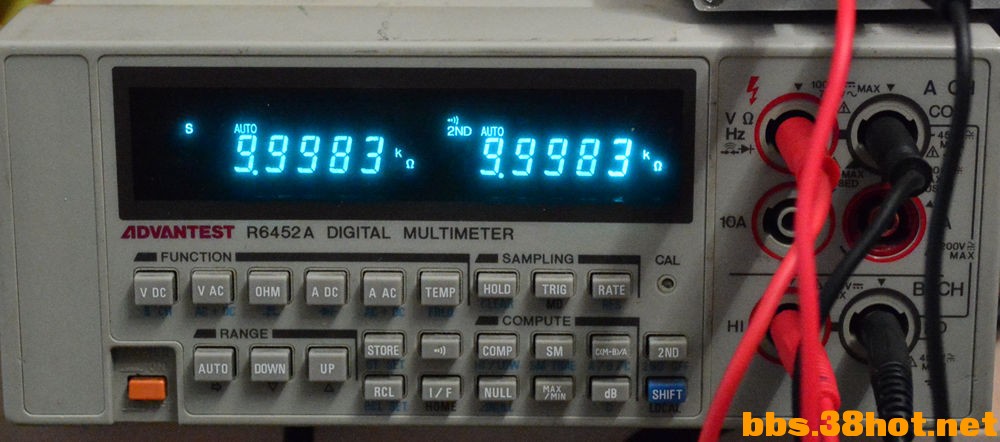

单路输入，双路测量图，测量通道1和测量通道2同时测试输入通道CHA的电阻

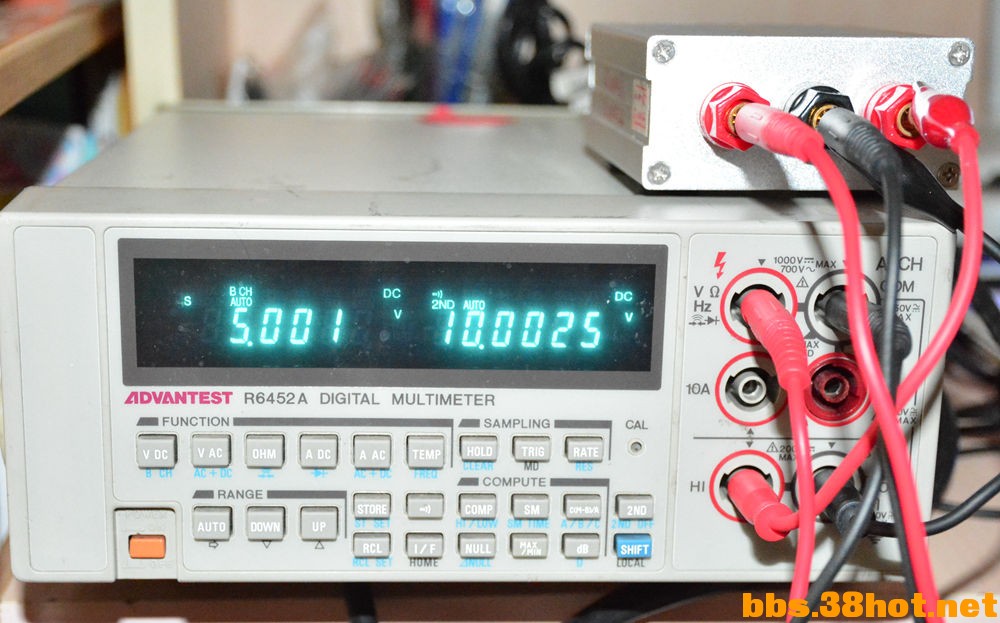

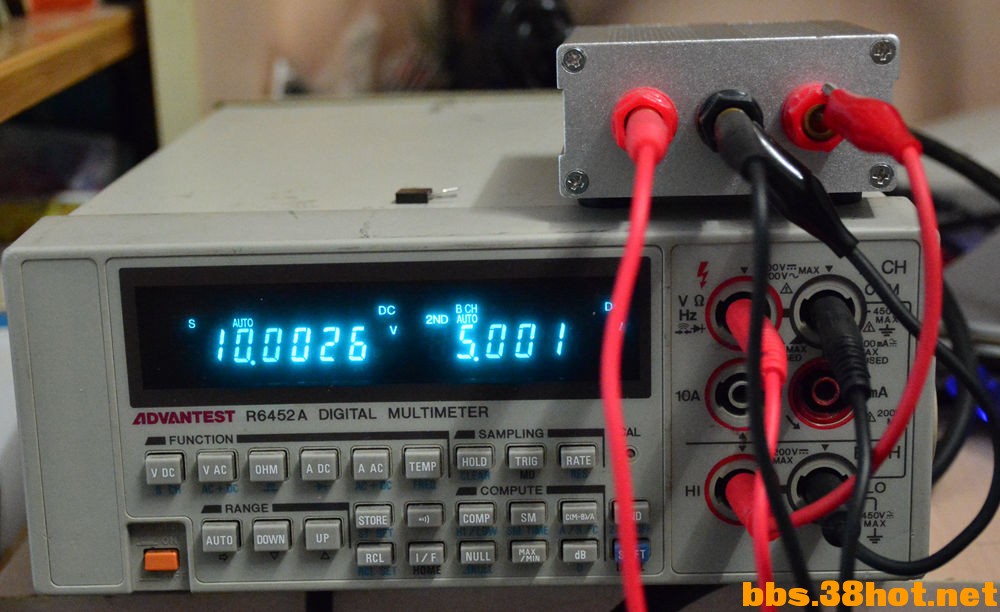

双路电压输入，双路输出，测量通道1测量输入通道CHA的电压,测量通道2测试输入通道CHB的电压
双路电压输入，双路输出，测量通道1测量输入通道CHB的电压,测量通道2测试输入通道CHA的电压

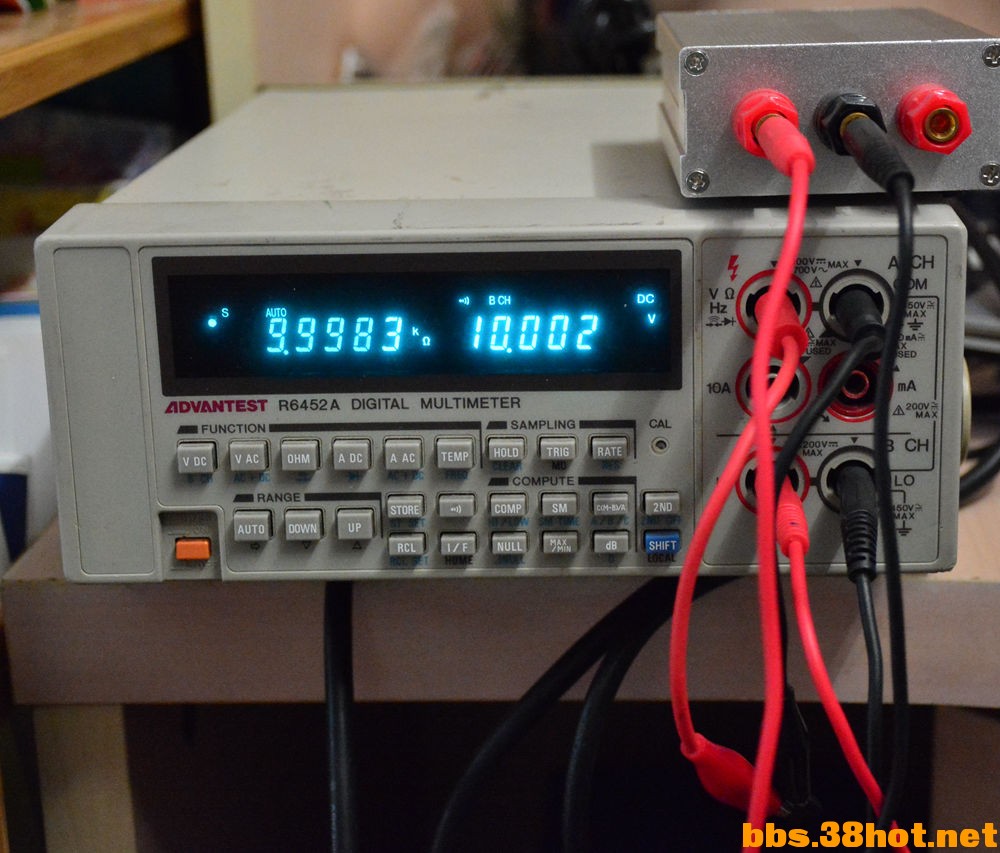

双路电压输入，双路输出，测量通道1测量输入通道CHA的电阻,测量通道2测试输入通道CHB的电压
R6452A是一个5位半万用表，也可以选择3位半、4位半测试，对应其测量速率不同，位数越低，速度越快。
支持SCPI协议指令，可以铜鼓RS232接口进行通信，有点搞不清楚的时，串口通信中的9根线尽管只是用3根信号线，干嘛要把其他6根线去掉呢，接口看起来怪怪的。

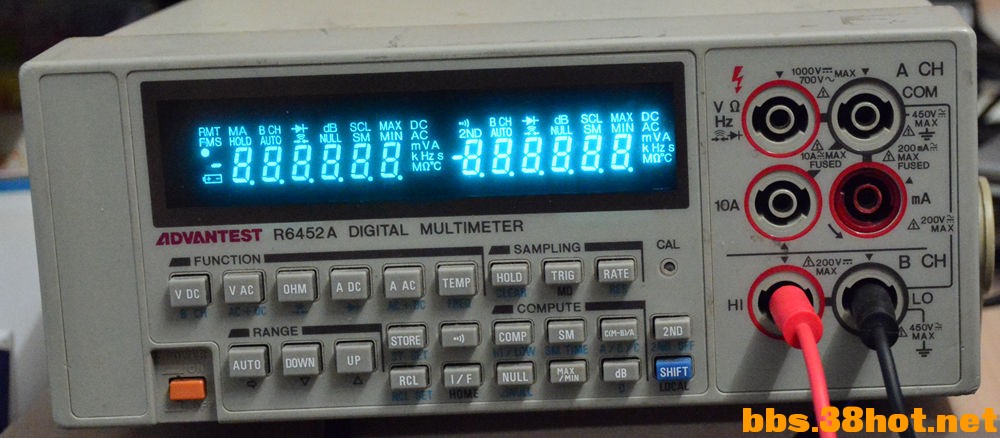

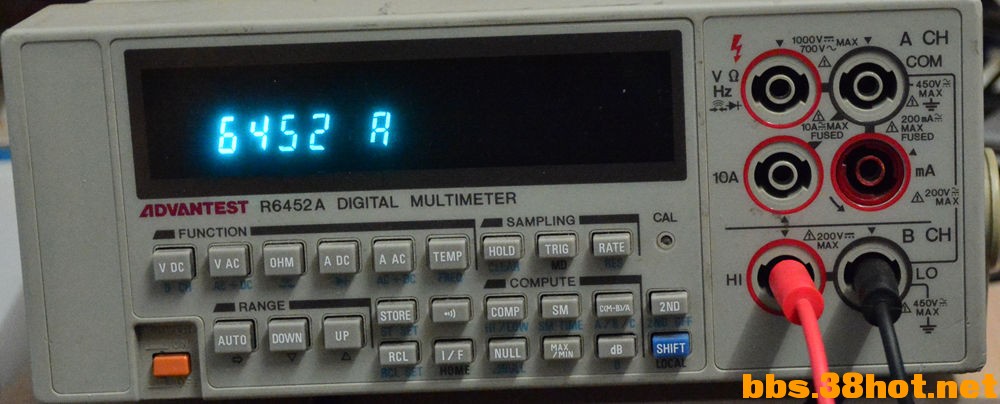

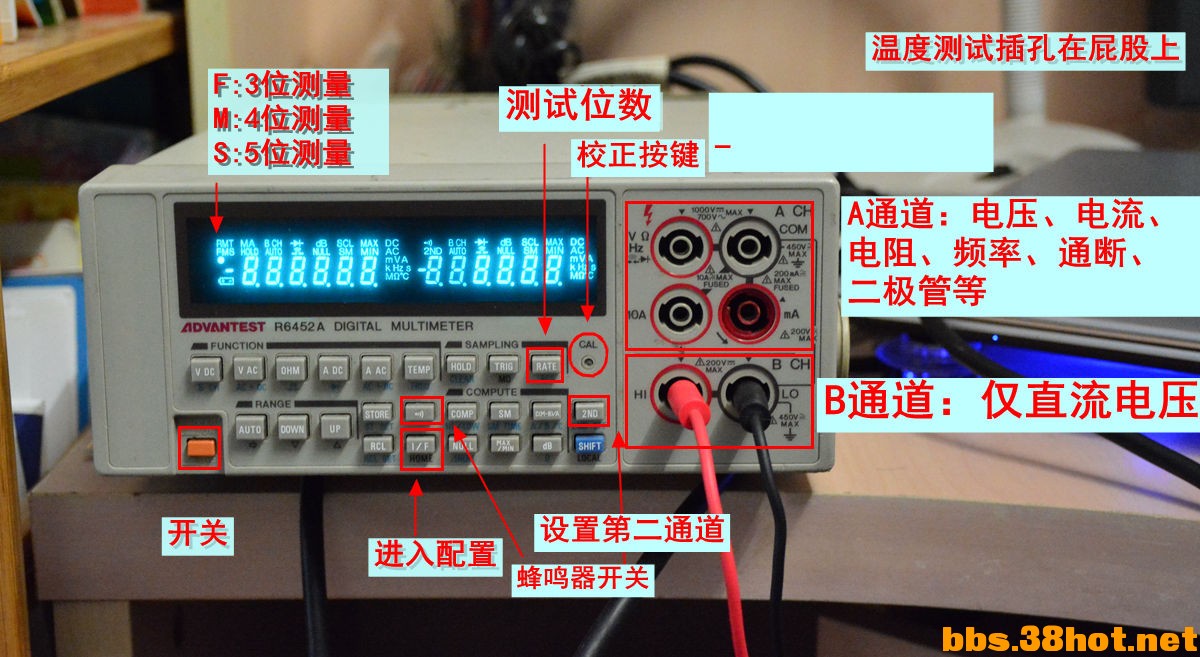

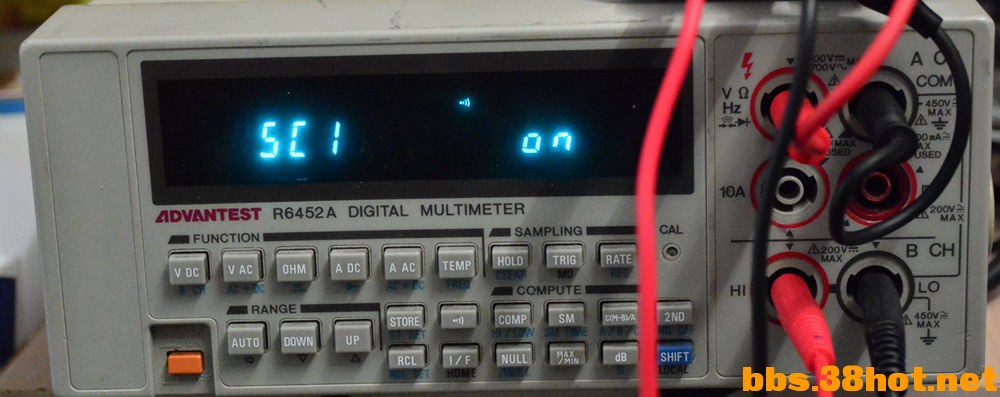

来张开机画面和面板说明

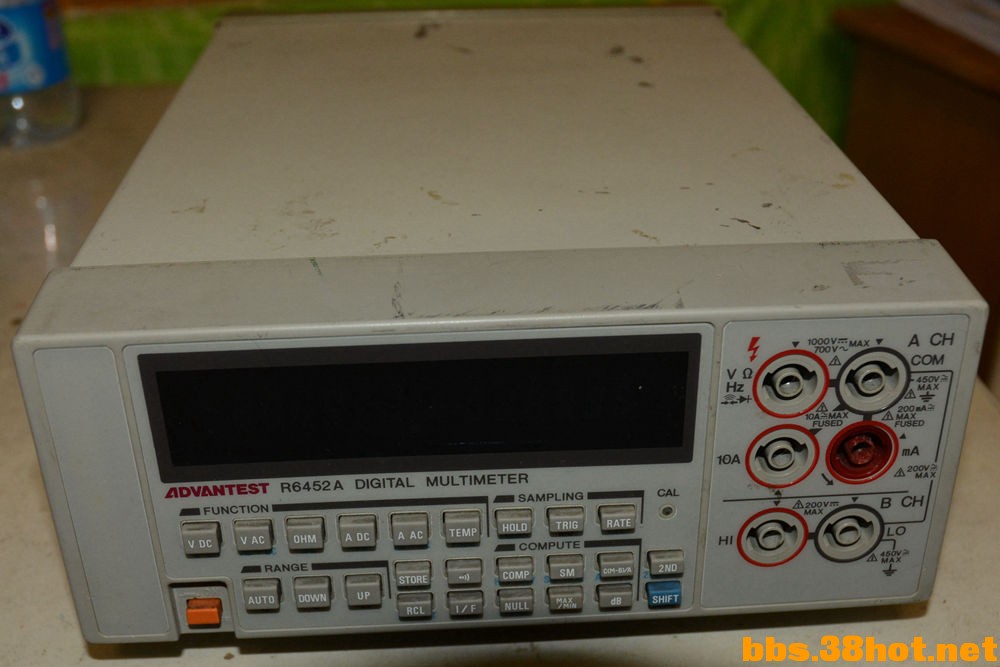

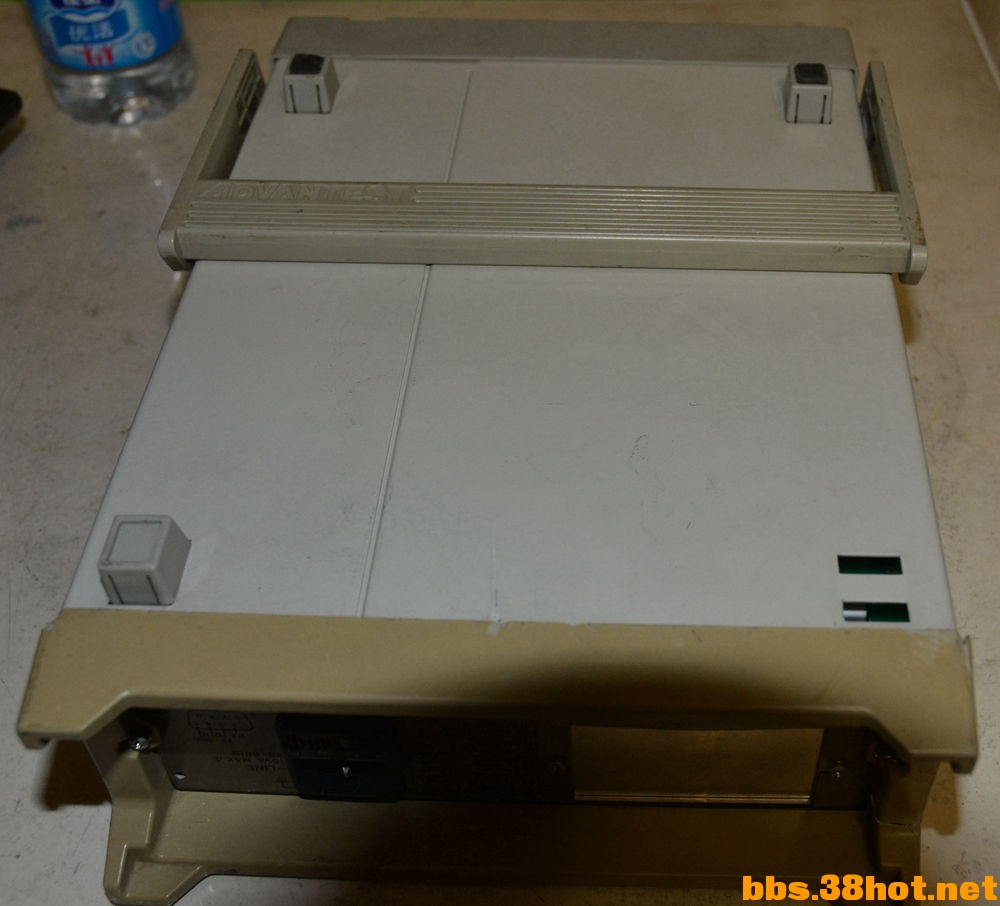

再来几张外观图，表壳差

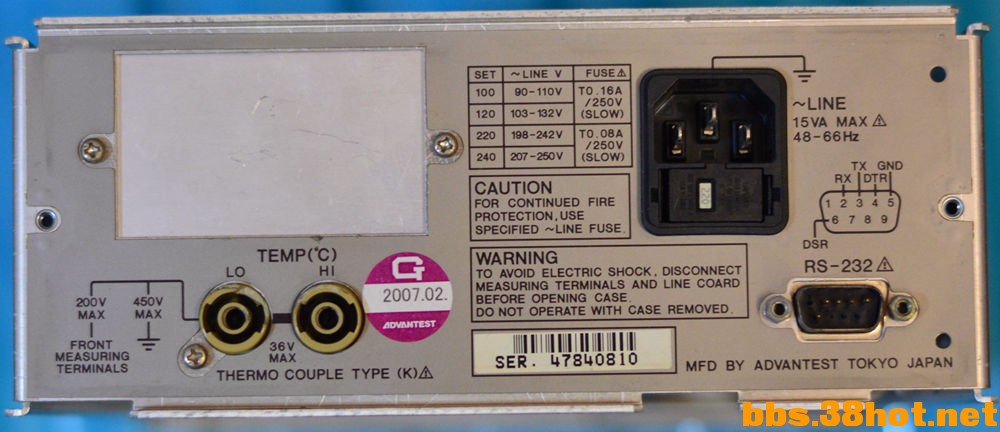

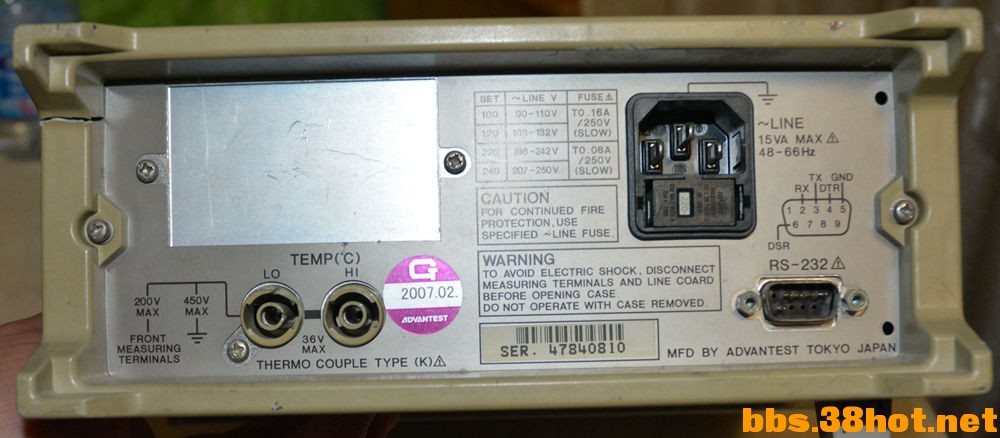

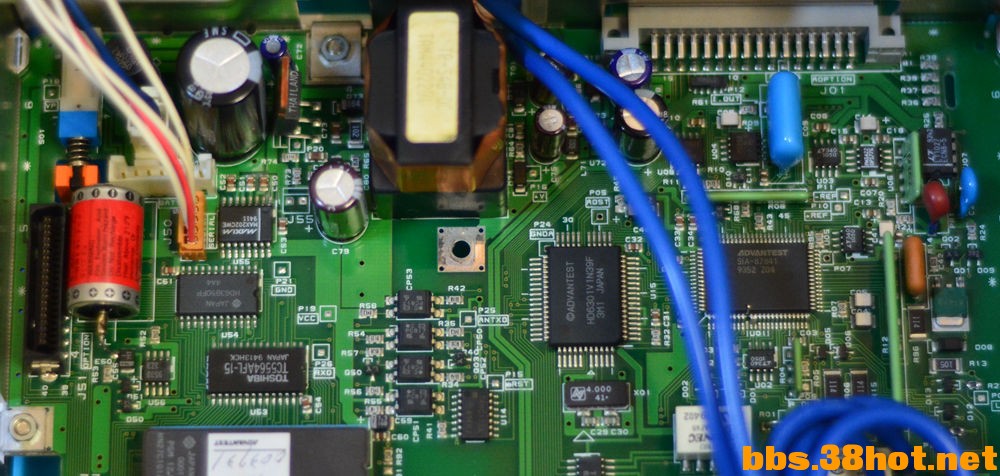

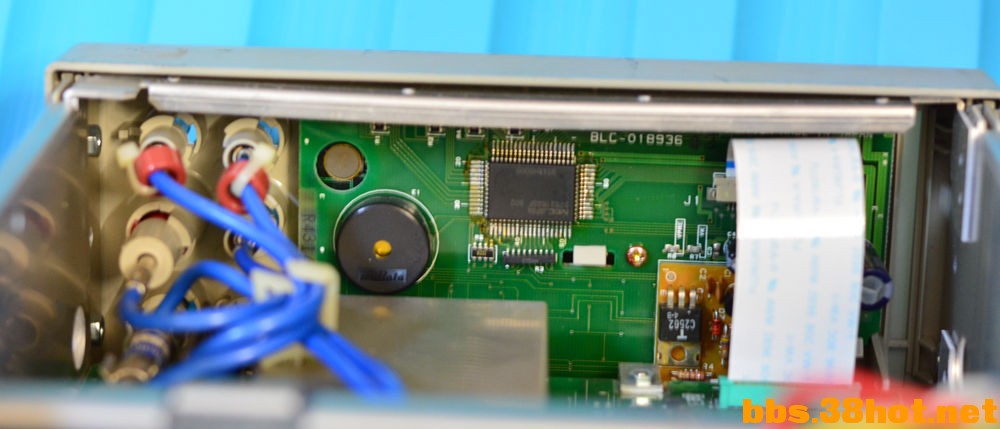

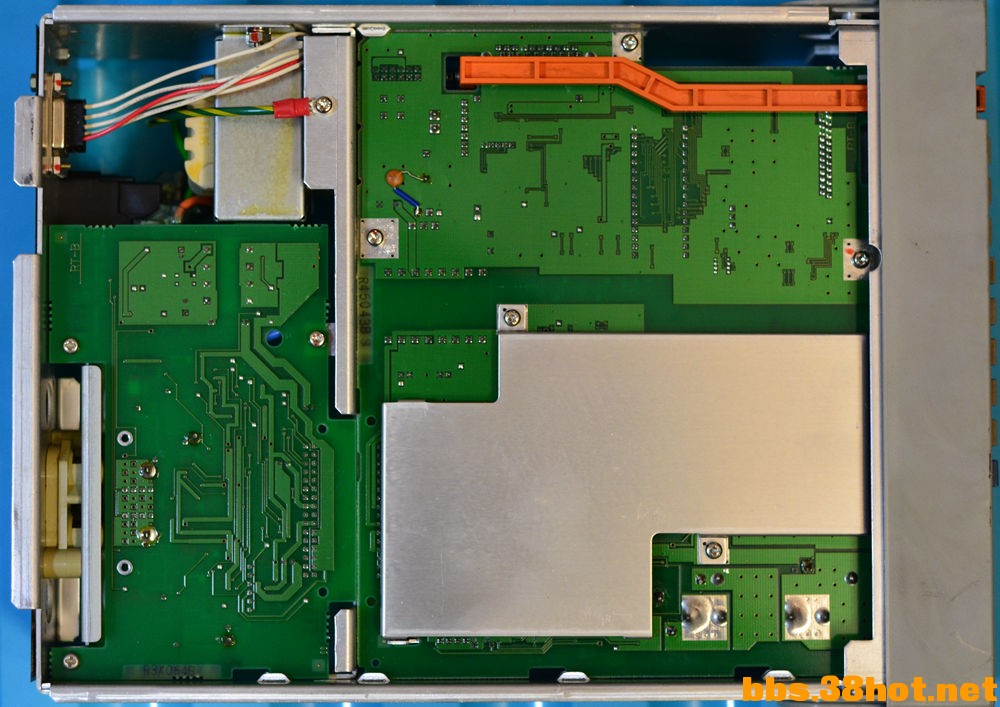

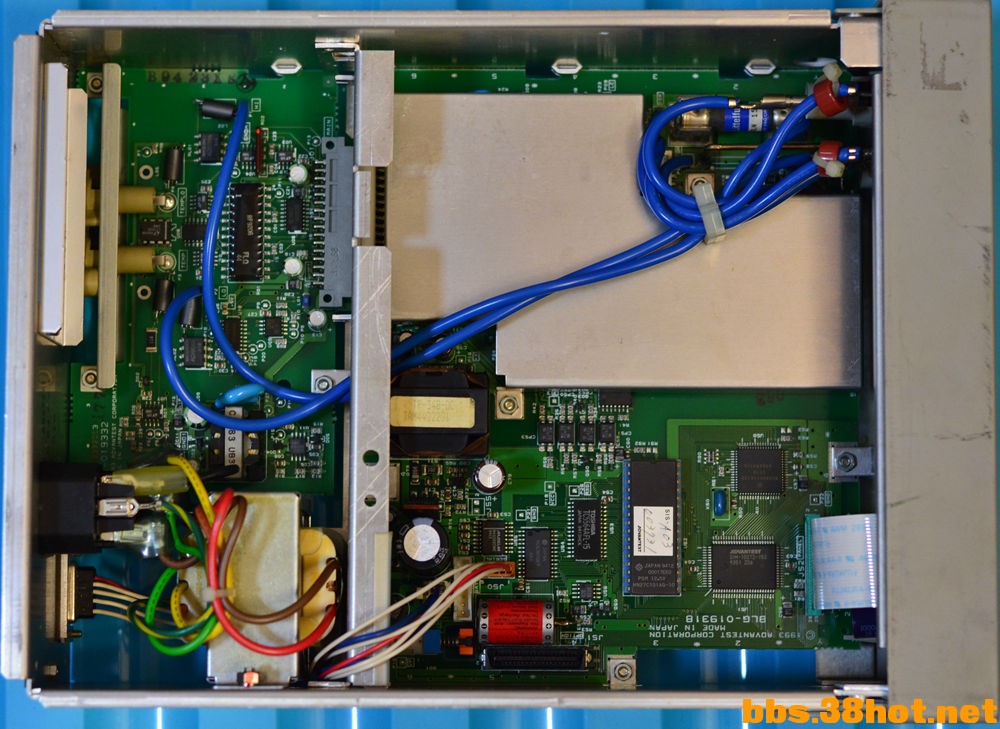

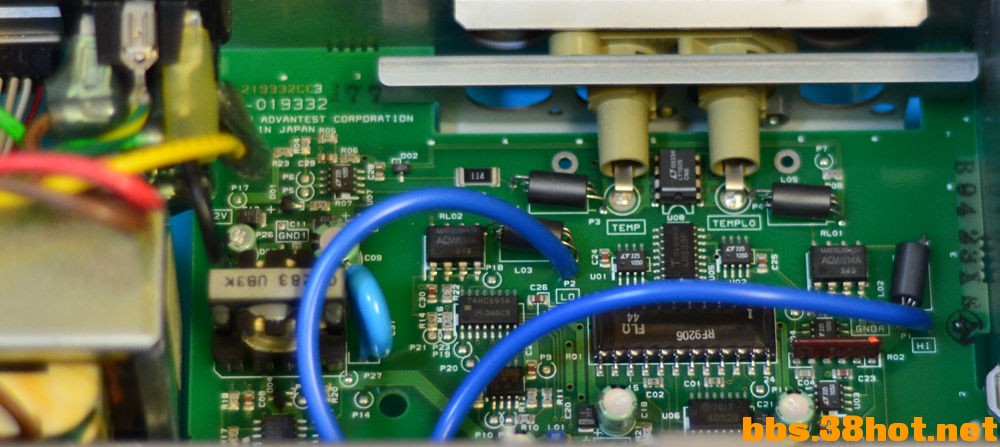

再来几张拆机图。
|
