一个电池内阻容量综测仪

[复制链接]
发表于 2015-7-23 08:28:41 | 显示全部楼层 |阅读模式

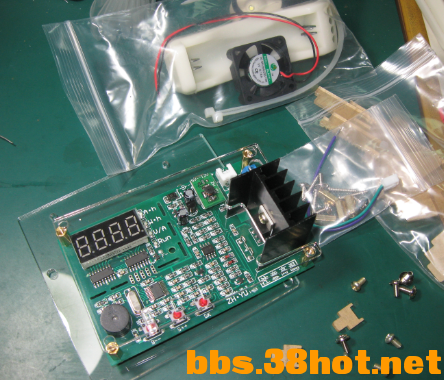

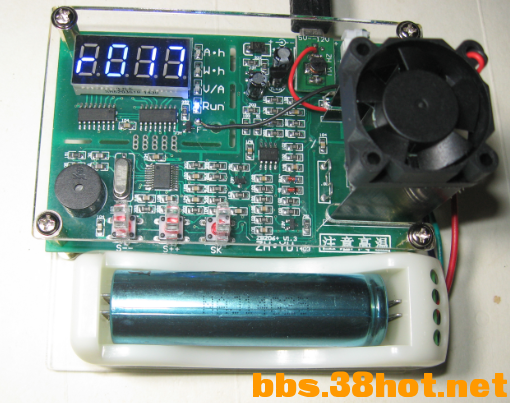

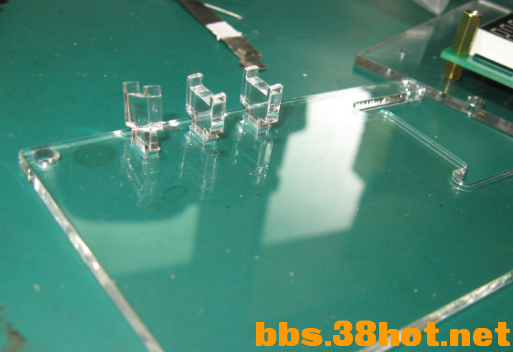

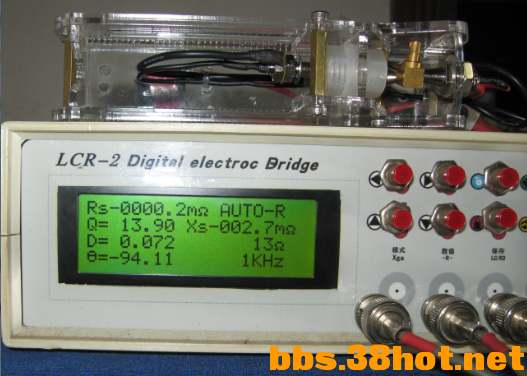

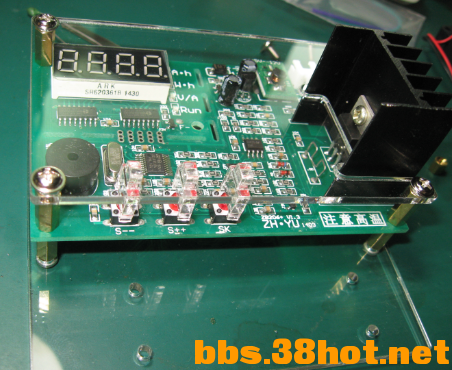

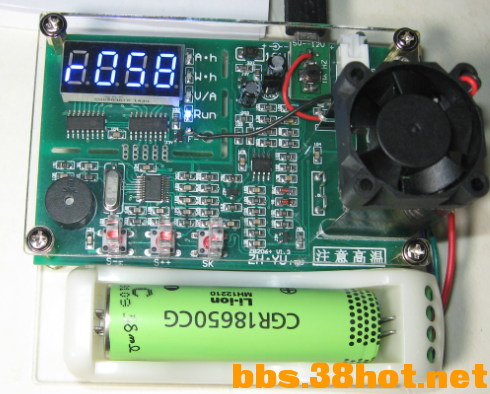

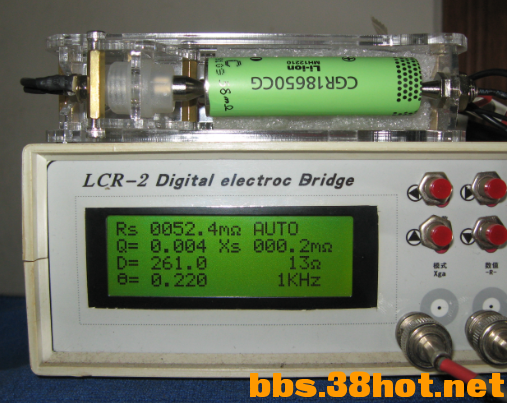

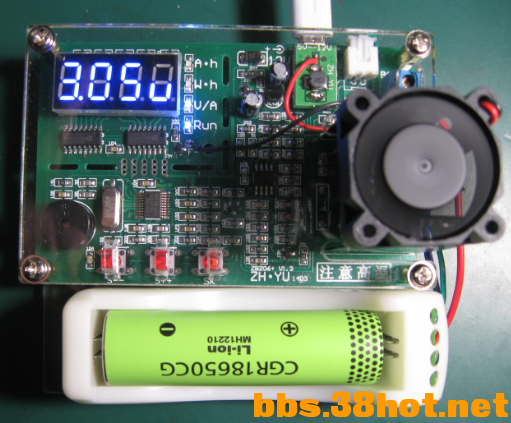

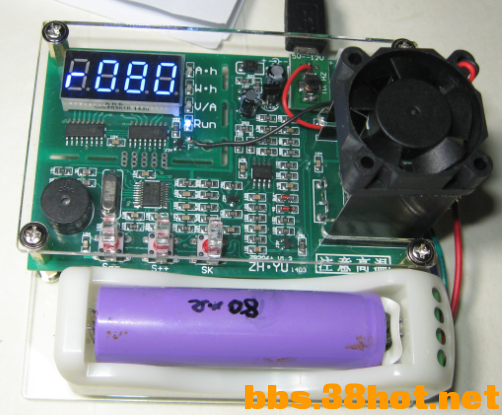

前段时间shj117老大发了个电池内阻测量的帖子,前两天我也去“100MHZ”老大店里买了个四线测量夹具以及电池内阻容量综测仪(http://item.taobao.com/item.htm?spm=a1z10.1-c.w4004-694311160.2.tdXuxe&id=37631081190)感觉很不错的东西,价廉物美呀!特发上来与大家分享。 QQ截图20150722224202.png QQ截图20150722224226.png QQ截图20150722224244.png QQ截图20150722224311.png QQ截图20150722224126.png QQ截图20150722223125.png QQ截图20150722223358.png QQ截图20150722223443.png QQ截图20150722223503.png QQ截图20150722223532.png QQ截图20150722223750.png

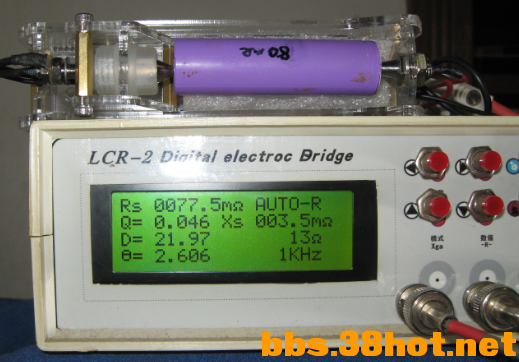

由于本人目前没有专业的电子负载了,所以容量测试以后再发上来吧,这里仅仅是两种方法的电池内阻测量的比较,自我感觉还是比较靠谱的,可以信赖!
