解剖VISHAY金属箔VHP-4大功率精密电阻和电阻排

jj3055 · 发表于 2009-11-16 20:07:42

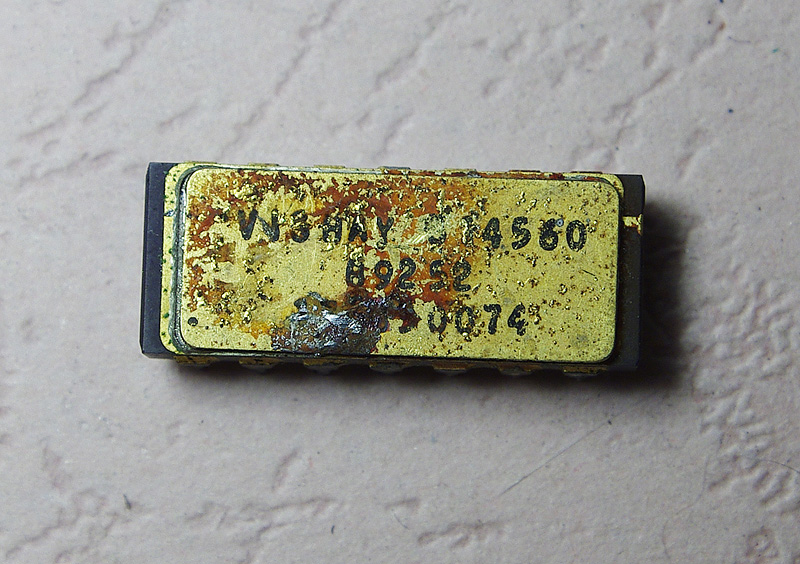

最近奸商连连放毒，磨破嘴皮子总算以高昂的所谓成本价买了三个VISHAY的VHP-4电阻，同时他也赠送1个锈的供解剖，还赠送一个锈的不能见天日的VISHAY陶封电阻排。

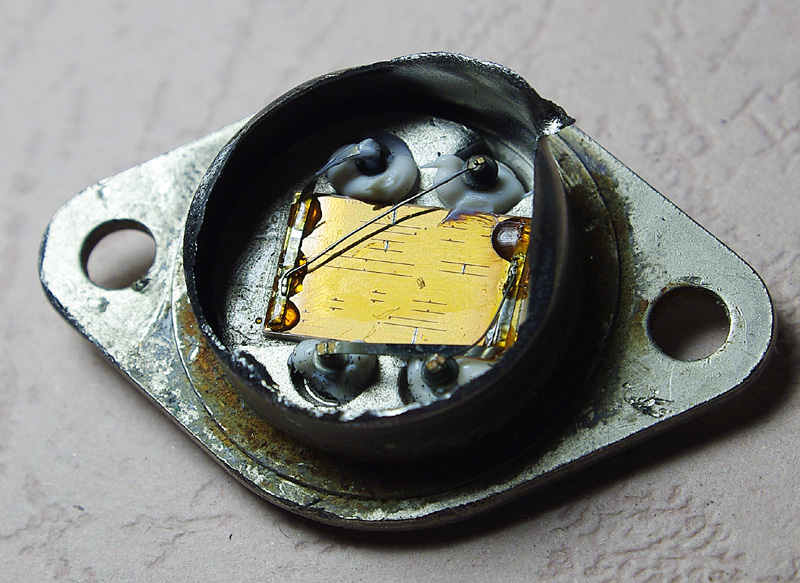

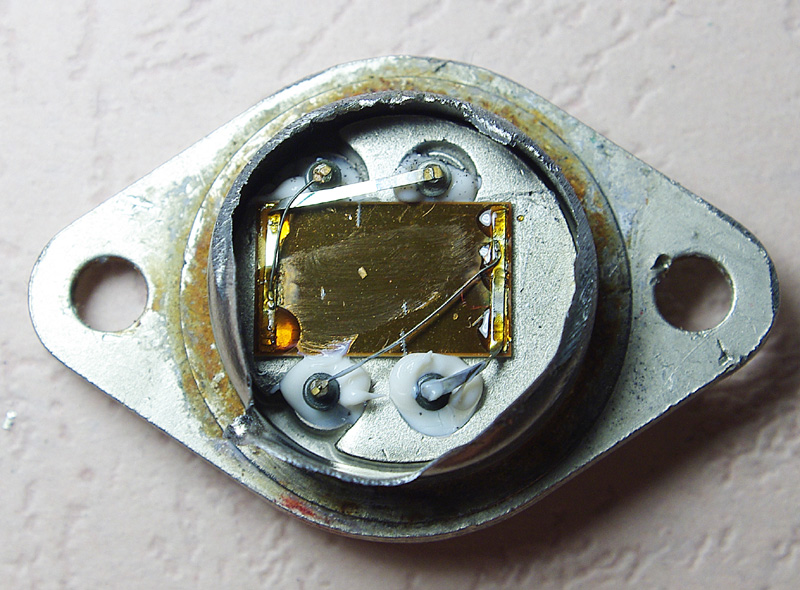

VHP-4电阻功率大，精度尚可，四引线TO-3金属大功率封装，是做电流检测的不二之选，看材料，是精密的金属箔构造，通过刻槽来控制精度，基底的陶瓷和金属箔互相补偿，达到很好的温度系数。我打算用它来做精密电流源。

yjm2000 · 发表于 2009-11-16 20:11:35

又坐个大沙发，广告位招租。今天坐2个沙发了！

[s:36]

jj3055 · 发表于 2009-11-16 20:15:17

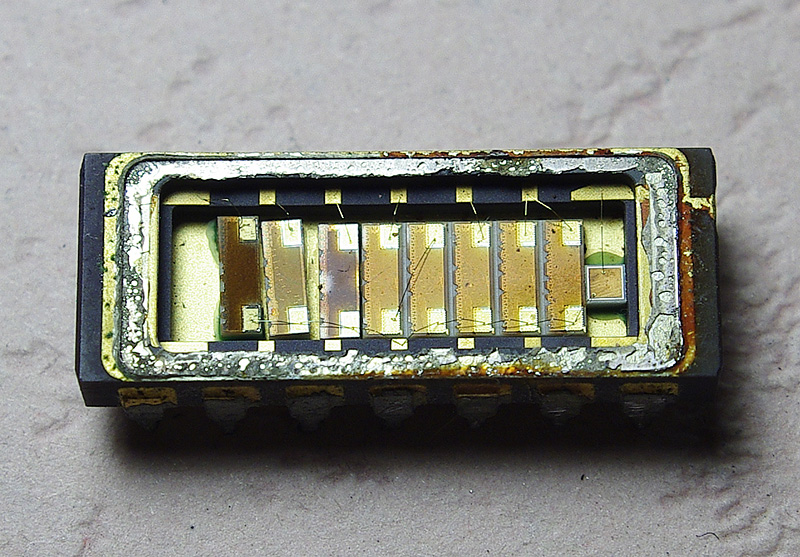

这种电阻排从左到右每个阻值是20K、10K、32K、8K、8K、8K、8K、8K。通过串并联输出电阻20K、10K、32K、16K、8K、4K，应该是专用设备里面定做的，到我们手里没什么用途。

如果LTZ1000的外围电阻能定做成这样就好了。4910里的电阻好象是这样的，不过是金封的。

danioy · 发表于 2009-11-16 20:17:45

欢迎 JJ 富豪多买 Vishay, 多做拆解

lymex · 发表于 2009-11-16 20:31:27

原来VHP4里面是这样，比较失望，难怪温度系数大到25ppm。
细分析也是必然，小阻值、大功率的金属箔，箔必须很厚才行，有温差的时候造成补偿应力大，效果大打折扣。
与202Z的比，相差很大，所以，恒流源到底用什么，犹豫中。

对了，解剖的VHP4阻值多大的？

自定义 · 发表于 2009-11-16 20:36:49

VHP-3/VHP-4应该是为电流采样用设计的。所以做成TO－3封装。感谢楼主分享。差点又烧钱了。

逆风草 · 发表于 2009-11-16 20:51:36

开眼了

happymanlxh · 发表于 2009-11-16 20:58:01

提示: 作者被禁止或删除内容自动屏蔽

chenang39 · 发表于 2009-11-16 21:01:26

内部管脚涂的是硅胶？有啥作用？

csclz · 发表于 2009-11-16 21:15:34

看锈斑，估计是那个2R5000

jj3055 · 发表于 2009-11-16 21:16:06

0R5000

suny-hyb · 发表于 2009-11-16 21:31:45

大失所望

bgqjm · 发表于 2009-11-16 21:53:26

再看到这种电阻使劲踩

zoo · 发表于 2009-11-16 22:56:14

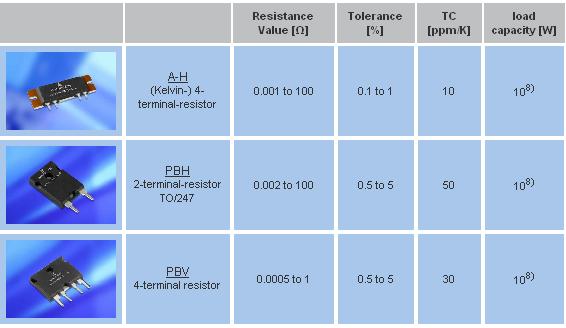

和isabellenhuette的指标接近；
小阻值的可以选用PBV，大点的用A-H。

tompeng · 发表于 2009-11-17 11:33:17

支持JJ烧钱拆解

jj3055 · 发表于 2009-11-17 17:55:56

本人认为该电阻是目前做电流源能够找到的最好的电阻了，isabellenhuette的解剖后就会知道，他是没有补偿陶瓷的，性能应该不及VHP-4，VHP-4的指标应该是比较保守的，如果要更好的，或许只有自己DIY了。

zoo · 发表于 2009-11-17 18:03:31

应变补偿方式不适合高温环境，最近经手的不少s102电阻就超标了。估计粘接层的老化问题比较严重；

zoo · 发表于 2009-11-17 20:12:54

安慰一下jj同志

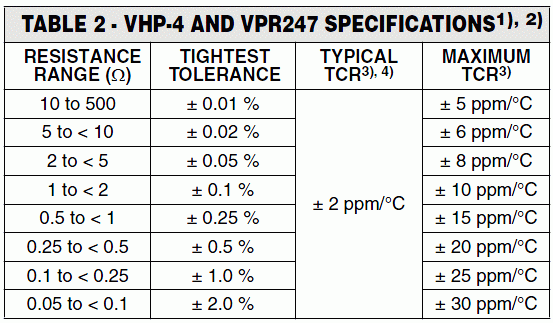

vhp-4的指标还是不错的，典型TCR是2，远高于锰铜材料的5左右，如果不追求长期稳定性还是不错的选择；
vishay品牌也是比较值钱的。
期待3055同志实测的指标；

jj3055 · 发表于 2009-11-17 20:15:14

前天我检测到我的一个LTZ1000ACH套件出现了你提到的电压跳变，夜里刚测好，白天就变了2PPM（反复对比确认）。到第二天测又恢复正常了，搞不清是什么原因。

jj3055 · 发表于 2009-11-17 20:20:17

我没有检测设备，只能粗略的玩玩，正在做一个外水槽+内油槽的装置来测元件的温度系数

yjm2000 · 发表于 2009-11-17 20:28:15

楼上的油槽里面准备装什么油？

zoo · 发表于 2009-11-17 20:32:15

引用第19楼jj3055于2009-11-17 20:15发表的 :
前天我检测到我的一个LTZ1000ACH套件出现了你提到的电压跳变，夜里刚测好，白天就变了2PPM（反复对比确认）。到第二天测又恢复正常了，搞不清是什么原因。

是连续监测的吗？有测试曲线吗？

jj3055 · 发表于 2009-11-17 21:14:30

我老爸的电力变压器炸掉过一个，有很多油，，，，，，，，，，一百来斤变压器油

将油浴放水浴里，18B20和被测元件浸到油中，先将水浴和油浴加热到一定温度，然后降温，用GPIB卡连续采集数据

lymex · 发表于 2009-11-17 21:16:45

引用第19楼jj3055于2009-11-17 20:15发表的 :
前天我检测到我的一个LTZ1000ACH套件出现了你提到的电压跳变，夜里刚测好，白天就变了2PPM（反复对比确认）。到第二天测又恢复正常了，搞不清是什么原因。

90%的可能，是外界干扰。找一下计算机、台灯等，通过开关机的方式就可以确定干扰源。

jj3055 · 发表于 2009-11-17 22:04:48

我是7个基准一起测量的，就一个偏了，，，

lmserver · 发表于 2009-11-18 12:56:05

引用第25楼jj3055于2009-11-17 22:04发表的 :
我是7个基准一起测量的，就一个偏了，，，

那就不是表的问题了

yjm2000 · 发表于 2009-11-23 23:04:17

引用第25楼jj3055于2009-11-17 22:04发表的 :
我是7个基准一起测量的，就一个偏了，，，

可能有轻微振荡？
