请坛里有Tek TDS784D大侠帮忙量一下U52 PIN1~6对地电阻，谢谢！

szhebo · 发表于 2015-6-6 20:24:30

本帖最后由 szhebo 于 2015-6-6 23:49 编辑

今天上Eevblog，看有人将744A升级为784A，正好手上有台754D，想升级成784D。

将754D拆了，发现原理图与PCB图同744A都不相同，754D上用来设置示波器型号的电阻（ID Resistors）应该是R52~R57，其中R53,R56,R57是断开的，R52,R54,R55有0欧电阻，而744A是R1061~R1064，对不上。如果要将TDS754D改成784D不知道哪些电阻要断开，哪些要焊上，有没有哪位大侠有TDS784采集板（Acquisition board）反面的型号设置电阻（ID Resistors）附近的特写图，麻烦贴一下，不胜感激！

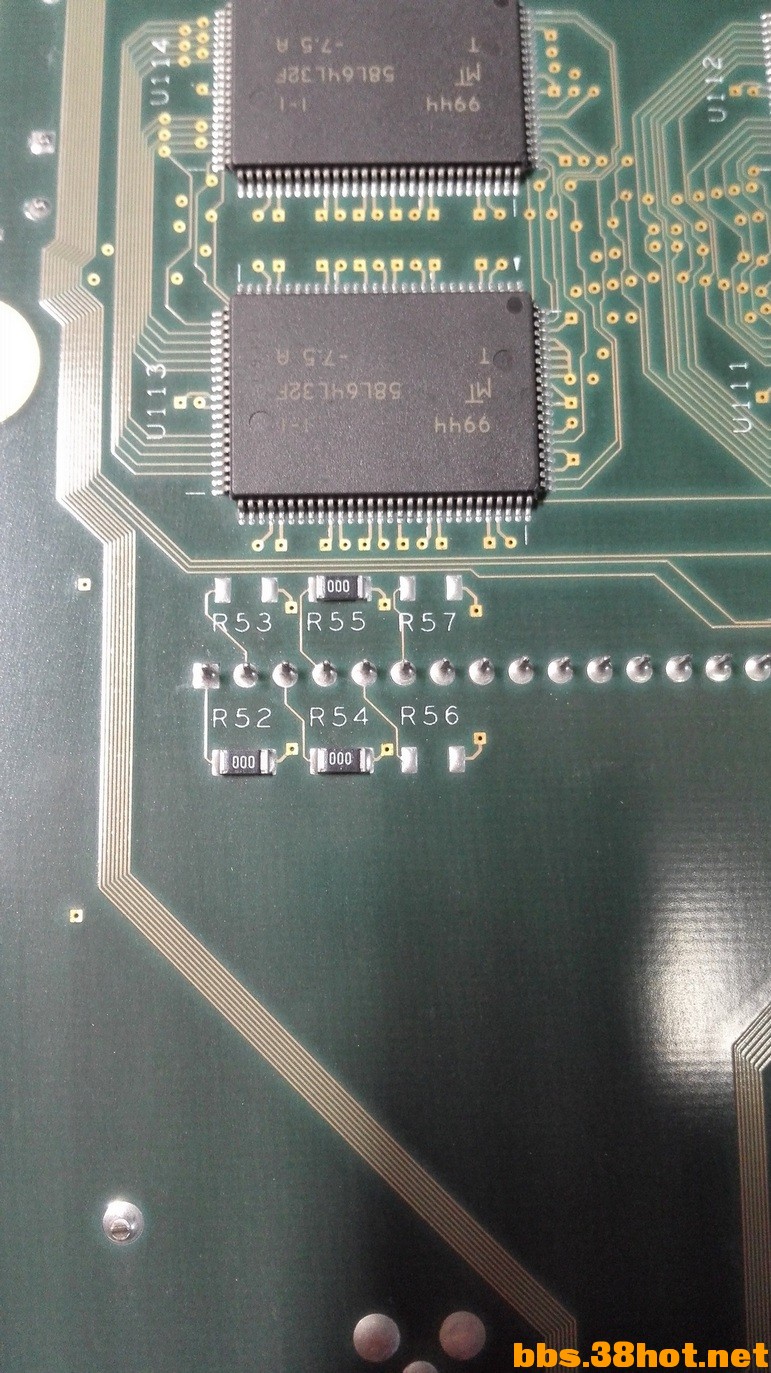

附图1是TDS754D的，求一张784D相同位置的特写图。

============补充说明============
还有简单的办法，哪位大侠有能打开机箱的TDS784D，帮忙量一下U52 PIN1~6对地电阻值：

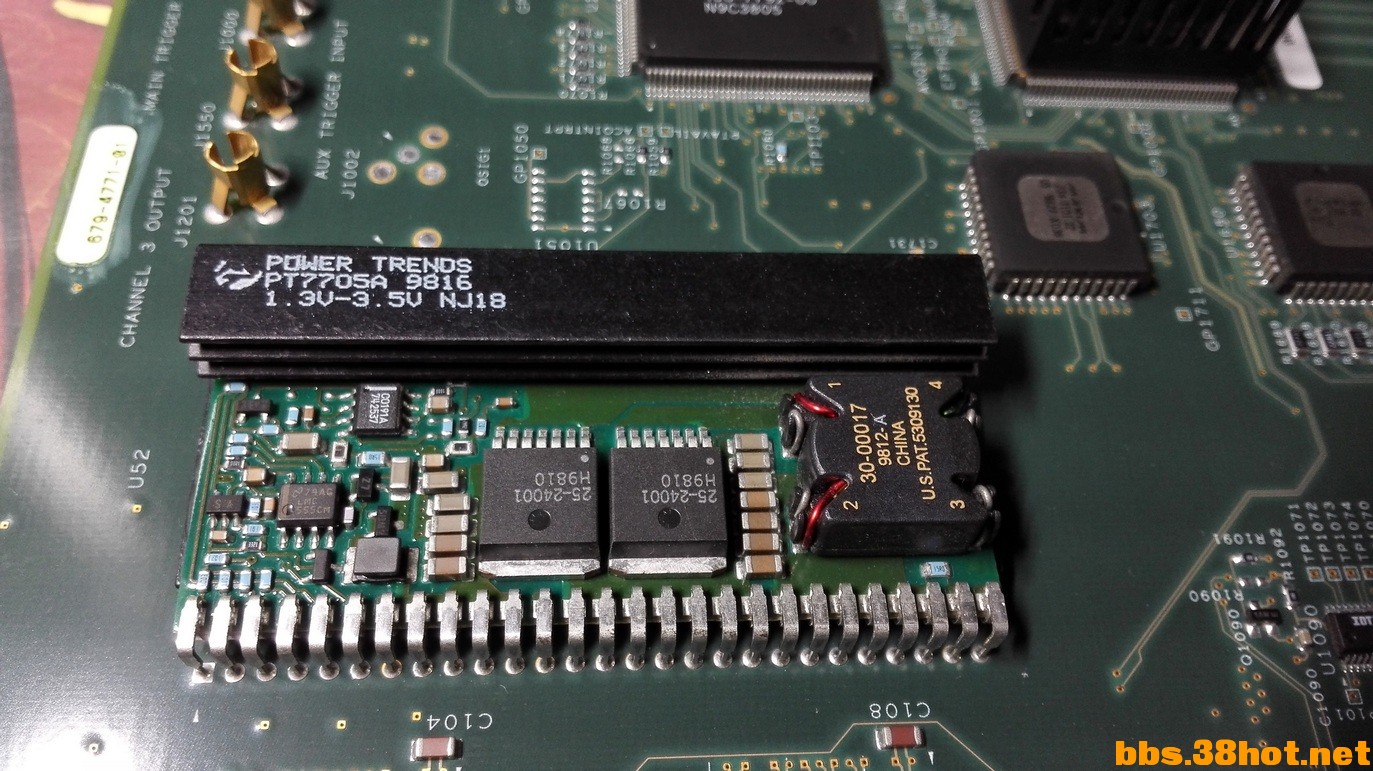

不用将采集板拆下来，只需要在不上电的情况下，量一下采集板U52这个模块的PIN1到PIN6对地的电阻，将0欧左右的PIN脚号告诉我就可以了。附图2就是U52，最左边是PIN1。

kingsabbit · 发表于 2015-6-6 21:19:15

能把图纸分享一下吗

官修2 · 发表于 2015-6-6 21:23:34

kingsabbit 发表于 2015-6-6 21:19
能把图纸分享一下吗

有同感，

官修2 · 发表于 2015-6-6 21:24:40

1289743832@qq.com.发一份吧，谢谢

szhebo · 发表于 2015-6-6 21:52:20

没有图纸，对于TDS744A升TDS784A，要将R1064拿掉。另外要将输入通道上跨接在通道上的1个3p电容（4个通道供4个：C1266,C1267,C1268,C1269）拿掉。重新进行通道校准就可以了。

eevbolg上有一个帖子，标题是Conversion of 500Mhz TDS744A to 1GHz TDS784A，大家搜一下就可以了（我的电脑被eevblog禁止访问，只能用手机通过Tapatalk上，弄链接不方便）

由于TDS754D的原理图同TDS744A不一样，有6只0欧电阻，组合情况太多，试起来太麻烦，所以向大家求图，如有TDS784D的帮忙拍一下采集板反面（需要拆下来）电阻R52到R57的焊接情况。

后来确认了一下，TDS520B的原理图同TDS744A类似，连采集板器件编号都基本一致，但解决不了我的问题。

szhebo · 发表于 2015-6-6 22:07:58

本帖最后由 szhebo 于 2015-6-6 22:10 编辑

还有一个办法，看哪位大侠帮个忙量一下TDS784D采集板U52 PIN1~PIN6各脚对地电阻：

不用将采集板拆下来，只需要在不上电的情况下，量一下采集板U52这个模块的PIN1到PIN6对地的电阻，将0欧左右的PIN脚号告诉我就可以了。附图就是U52，最左边是PIN1。

zxase258 · 发表于 2015-6-7 08:50:11

设定型号的电阻应该在ACQ PROC边上，和电源模块没什么关系。你这是最后一个系列的示波器。AD和DEMUX集成了。原理图上大部分是不通用的

szhebo · 发表于 2015-6-7 12:02:38

有可能我搞错了，多谢提醒！一会儿再确认一下
