Fluke189,287系列基准问题

temp49

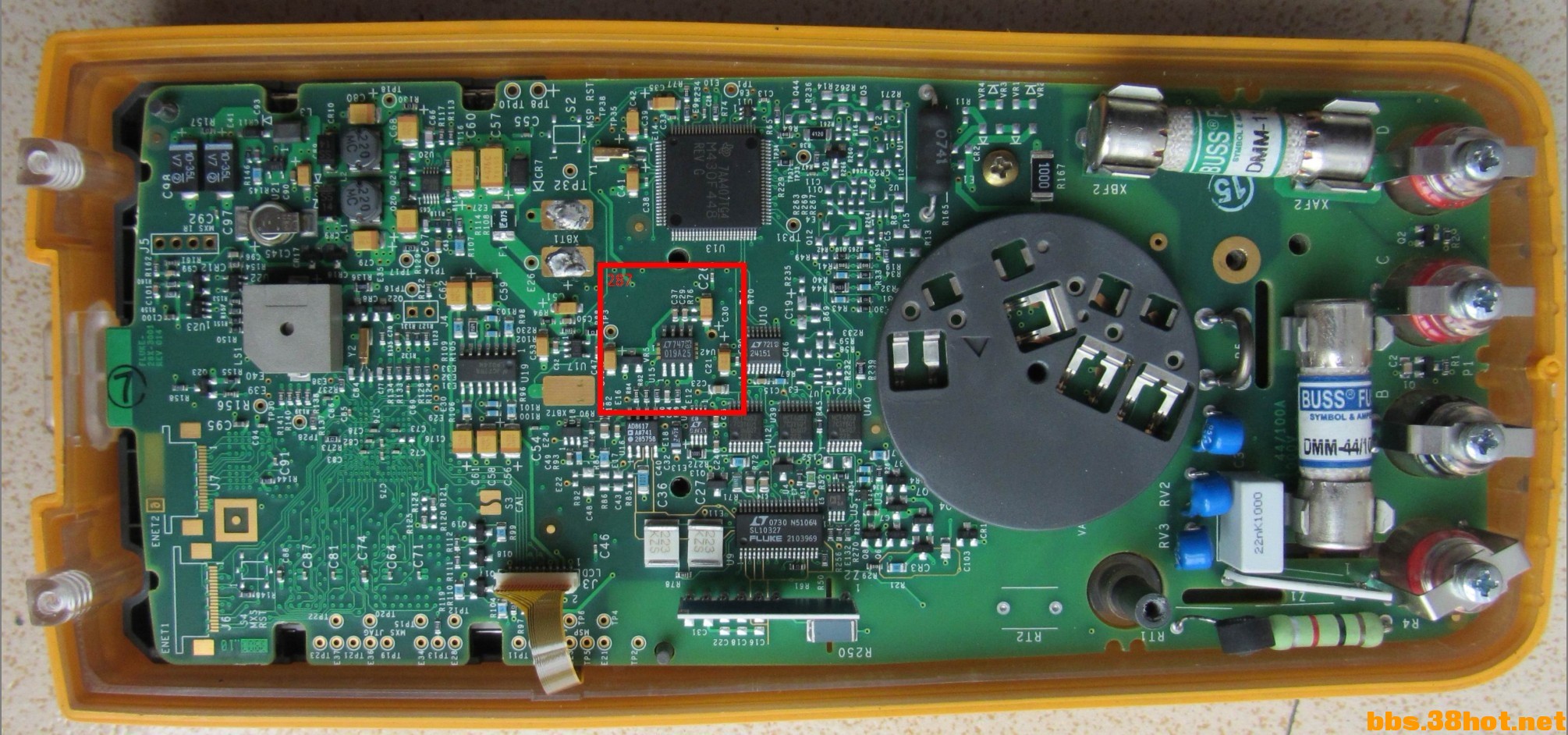

上午看到本坛一贴关于这些系列表的电压基准的，于是看了下我手上的189和287（都是无C的），

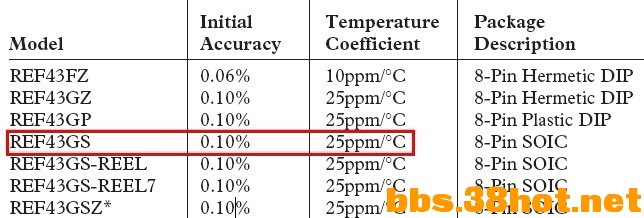

189（无C）上 REF43 GS是0.10%, 25ppm/℃,

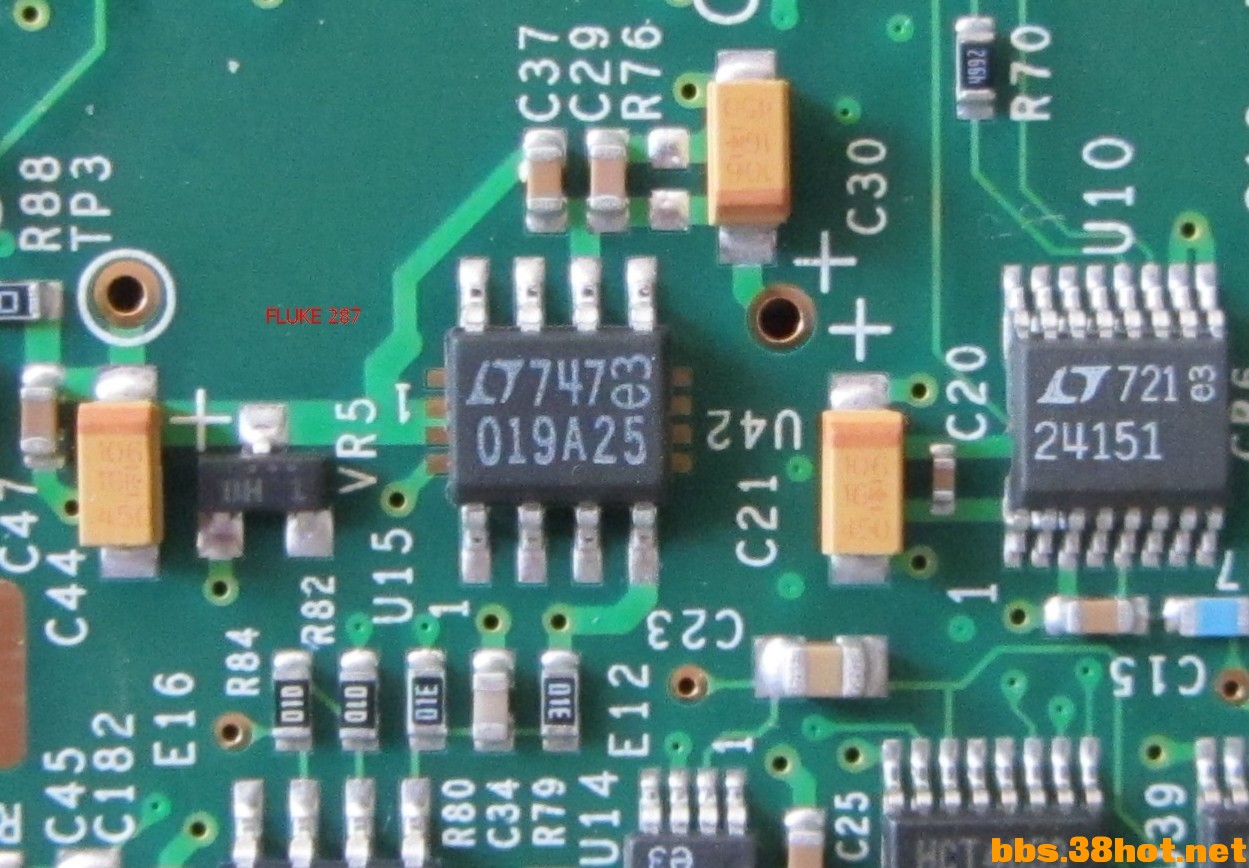

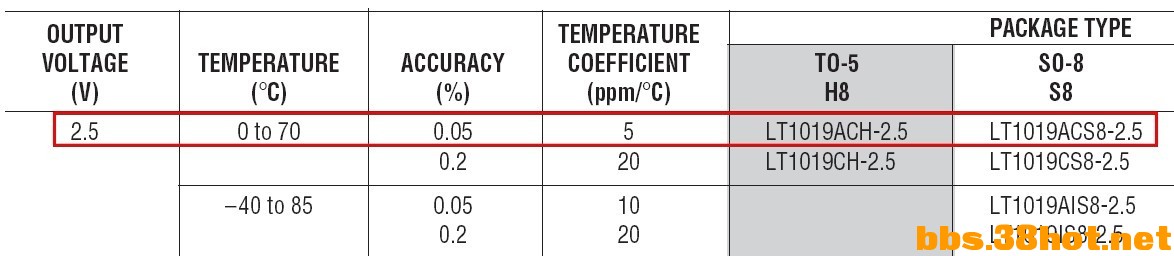

287（无C）上 LT1019ACS8-2.5是0.05%, 5ppm/℃,
















二者基准芯片引脚顺序、定义完全相同，仅参数不同。


对于5000字的187、189、287、289，
气温变化20度对基准的影响，若主控芯片上无相应补偿，
   5ppm基准电压变化0.01%，相当于最后  5个字的变化，
25ppm基准电压变化0.05%，相当于最后25个字的变化，


但这两片基准IC都内置温度传感，并从第3脚（ TEMP ）输出，
觉得到主控芯片应该会有温度补偿的，但目前没有见到实测验证,
大家谁有机会测试一下啊？

temp49

democat 发表于 2015-2-26 17:04
为毛我的289是LT1019AIS8-2.5（19AI25）？无C，289FVF主机。

要看下其它的289用的什么基准，我的是287（无C），

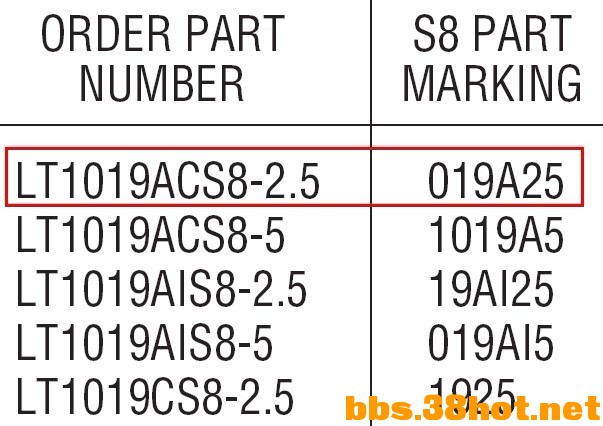

19AI25的温度系数是10ppm，019A25是5ppm。

temp49

democat 发表于 2015-2-26 17:24
但AI25貌似温度范围更大 难道福禄克都是随意采购的么一会找一下我的189的图

恩，也许因为温度范围不同导致的参数也影响，估计实际上性能差不了什么。

至于为什么芯片不同，估计也有可能根据表用途的，比如工业的就比普通民用温度范围大些。

marshallemon

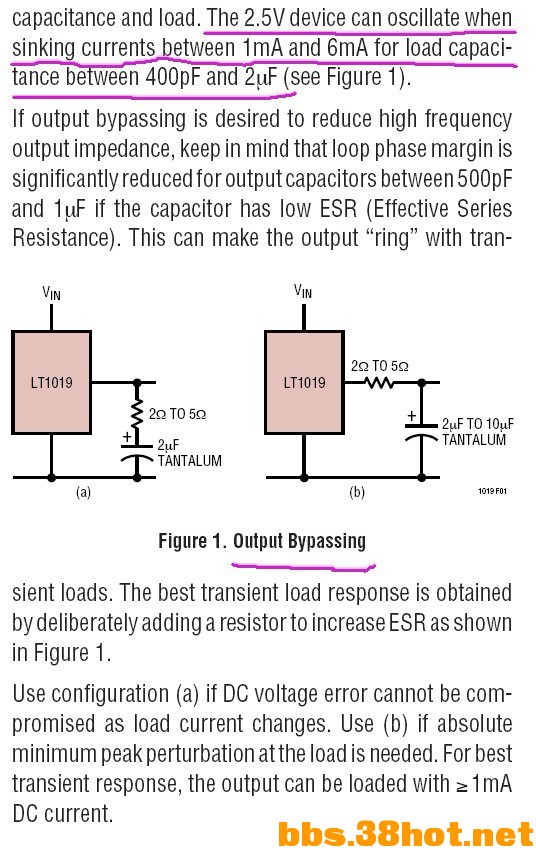

我记得LT1019对输出电容有一定得ESR要求的，一般是在输出电容串一个2欧的电阻，怎么看着它这板子上就没有？

maomi84

还没有87V的基准好,87V的基准是10ppm的

tsmawa

democat 发表于 2015-2-26 17:04
为毛我的289是LT1019AIS8-2.5（19AI25）？无C，289FVF主机。

刚才拆开看一下，我的289也是19AI25,不过刚发现那个记忆电容又长锈了，记得两年前换过一次了，刚才拆机又装上有3分钟，时间又要重新设置。看来估计是设计有问题。会不会有过度充电问题？电容肯定不会有过度放电的说法，这个电容耐压好像是5V的，会不会工作电压高？

temp49

marshallemon 发表于 2015-2-26 19:26
我记得LT1019对输出电容有一定得ESR要求的，一般是在输出电容串一个2欧的电阻，怎么看着它这板子上就没有？

我手上没289电路图，估计不需要吧在287的设计中。

DATASHEET说LT1019只有2.5v电压的在特定条件下会振荡

temp49

tsmawa 发表于 2015-2-27 21:15
刚才拆开看一下，我的289也是19AI25,不过刚发现那个记忆电容又长锈了，记得两年前换过一次了，刚才拆机又 ...

芯片后缀的C是商业级的，I是工业级的缩写，也就应该这么用吧
猜测之所以芯片不同，因287是普通商用，而289是工业用的需要适应更宽环境温度。

temp49

改天有空我把手上189、287放烘箱、冰箱，看下高低温和室温对比下测量值有多大变化

lunxg1

temp49 发表于 2015-2-28 11:09
改天有空我把手上189、287放烘箱、冰箱，看下高低温和室温对比下测量值有多大变化

拿熱風槍調最低溫對著基準吹就知道有沒有補償

bjfzh

学习学习。。。。
