为什么要买数字示波器？新手入门贴

weitongguo

昨天刚到手普源DS2072A，天津李哥拿的货，给力的价格给力的服务！感谢论坛安森兄弟的友情协助！都是天津的兄弟情啊！
今天随便玩玩，熟悉一下使用，感觉数字的比模拟的强了不是一星半点！技术进步太大了！
测试就是甩了一条电线到窗外，接到CH1，随便测测看，当然都是50HZ工频，但是发现偶尔有异常波动，为了抓取这种异常，设定了单次扫描，触发略微比50HZ杂波高一点，抓个数据帧看看：

这是抓到的：数字示波器抓到就能存下来，比模拟的强大多了呵呵！

放大看看：

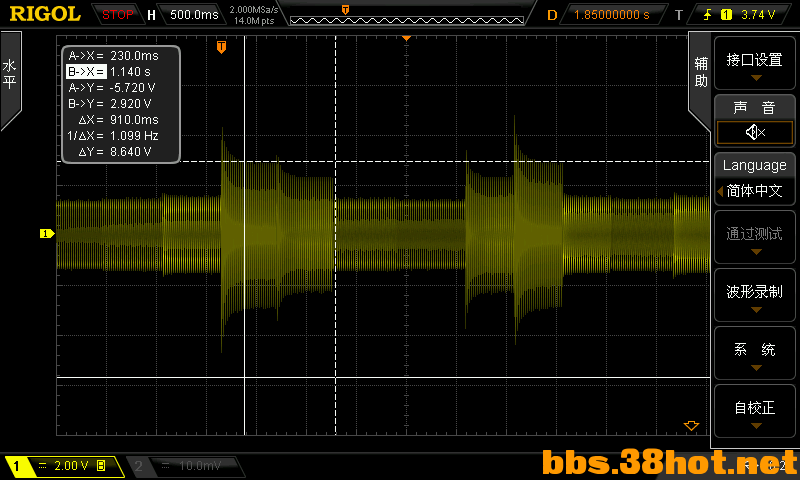

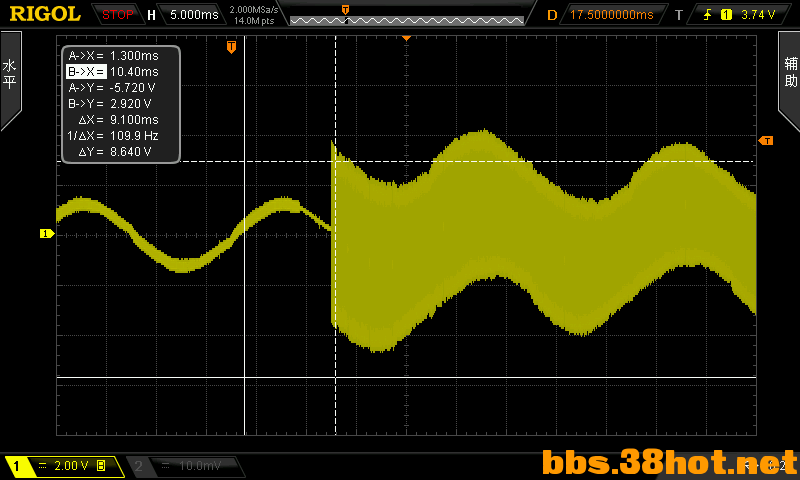

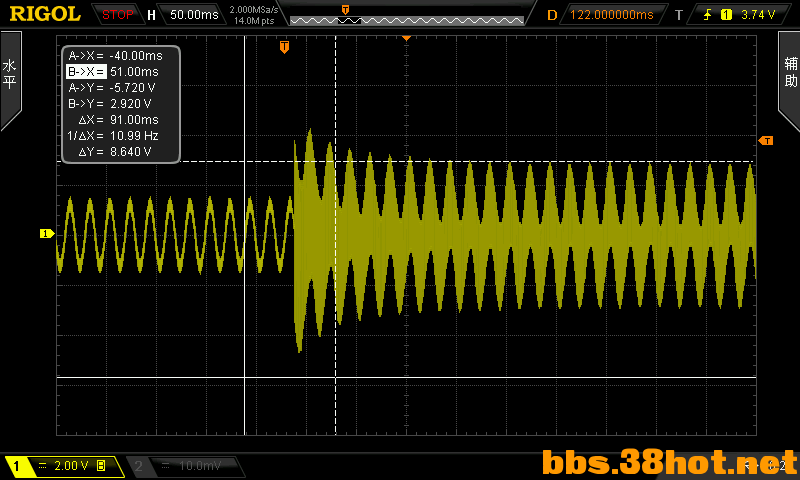

初始帧：幅值挺大的

继续放大看细节：

一个一定长度的波形段：

继续放大

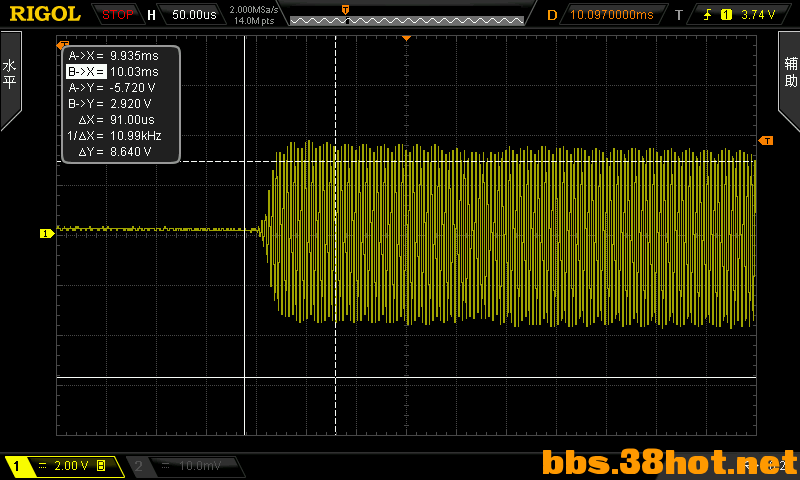

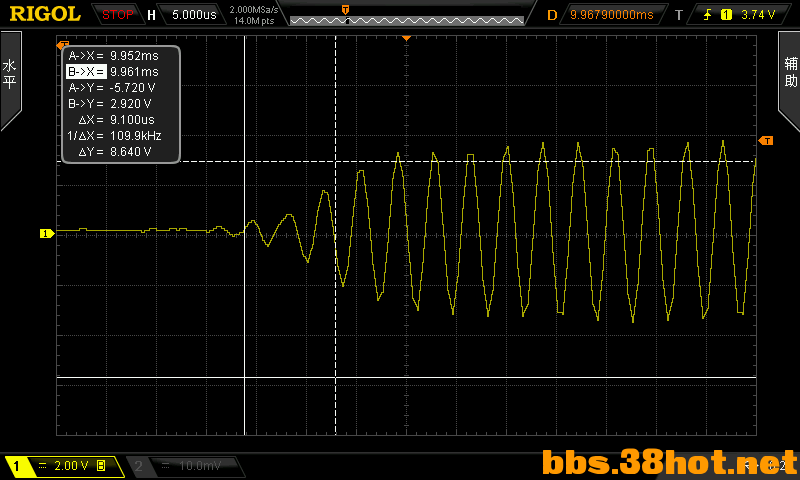

再放大，出来了：

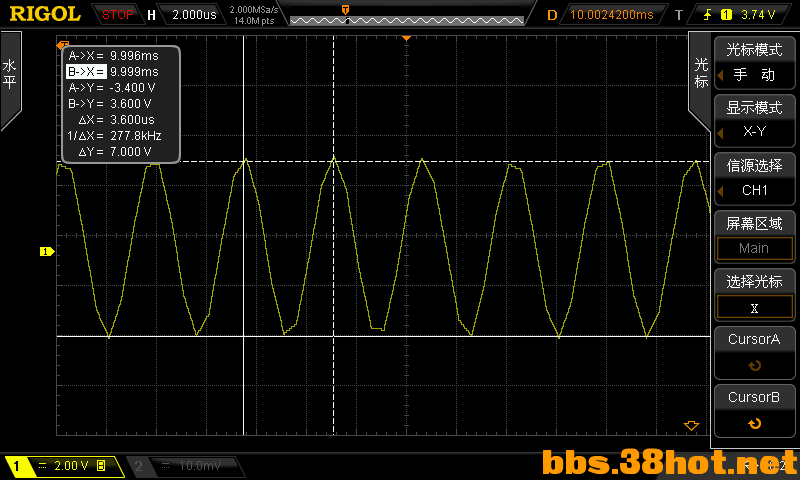

用光标测量下频率：277.8Khz，幅值在这根破电线上感应出来7V！够强大的信号了

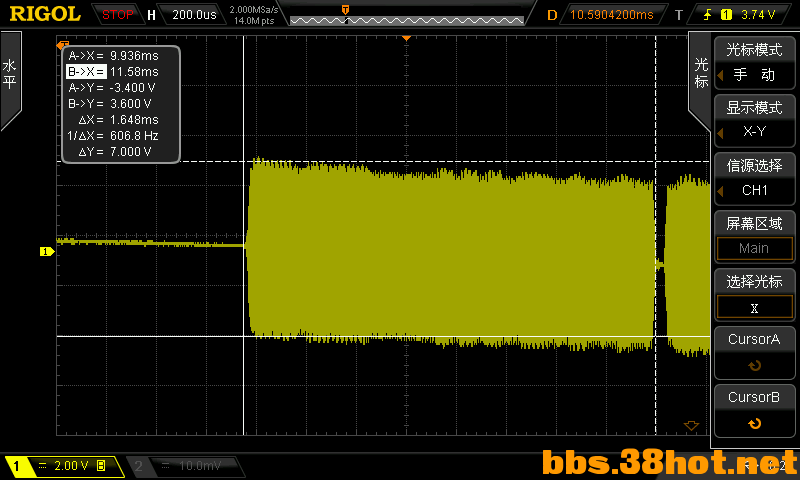

发送一段的时间有：1.648ms

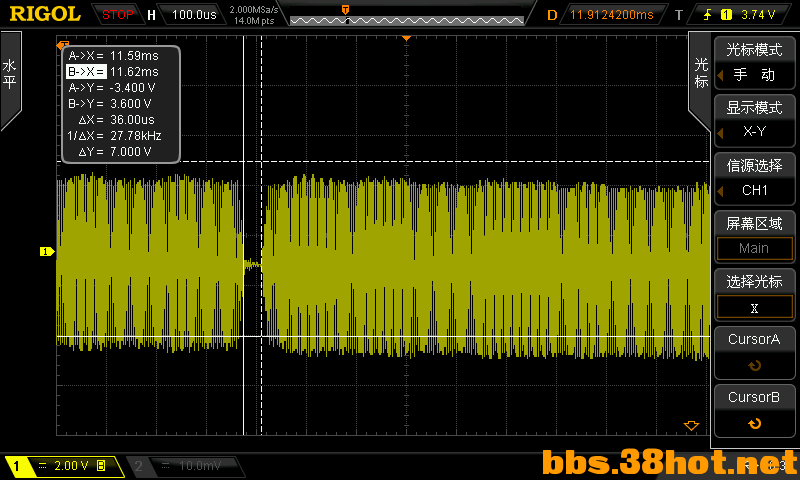

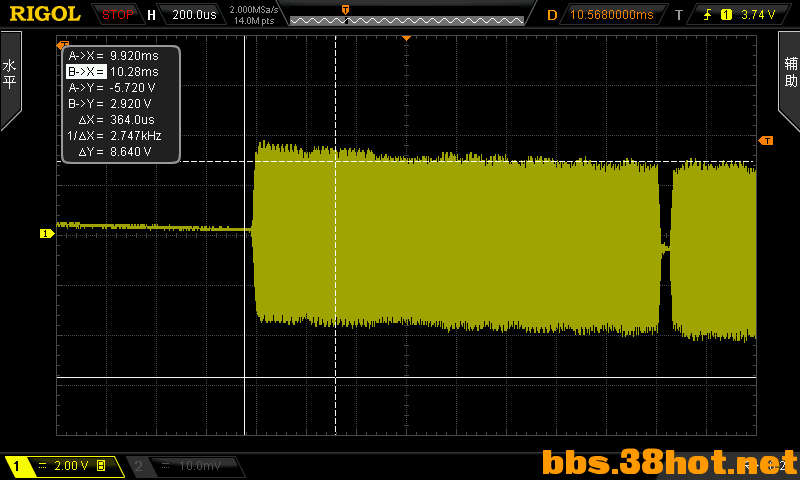

中间停了：36us

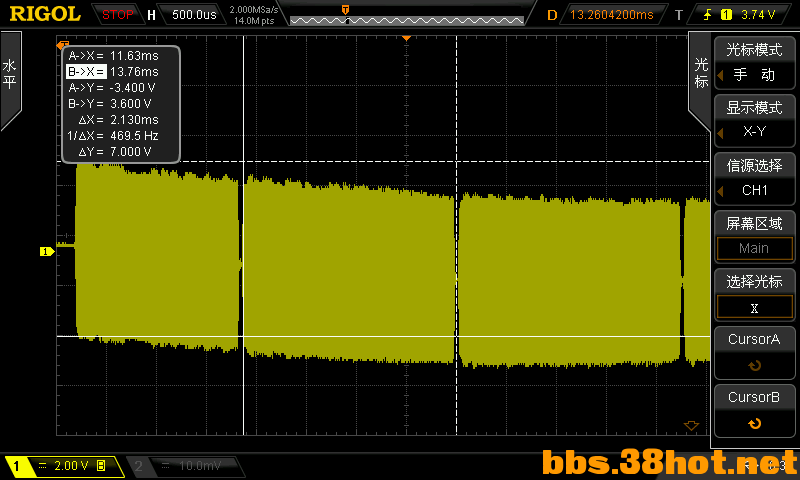

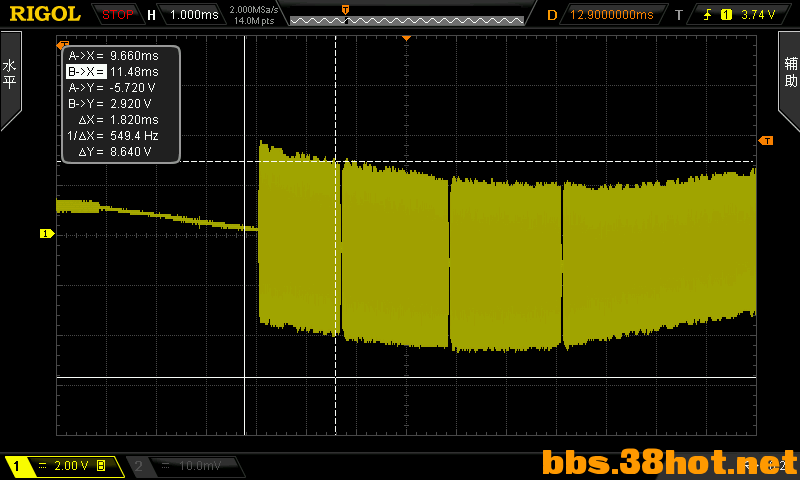

下一段持续了：2.13ms

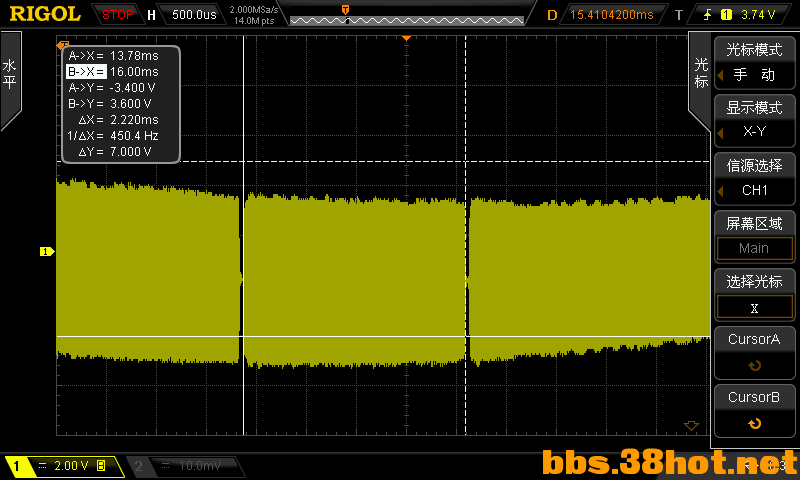

再下一段持续了：2.22ms

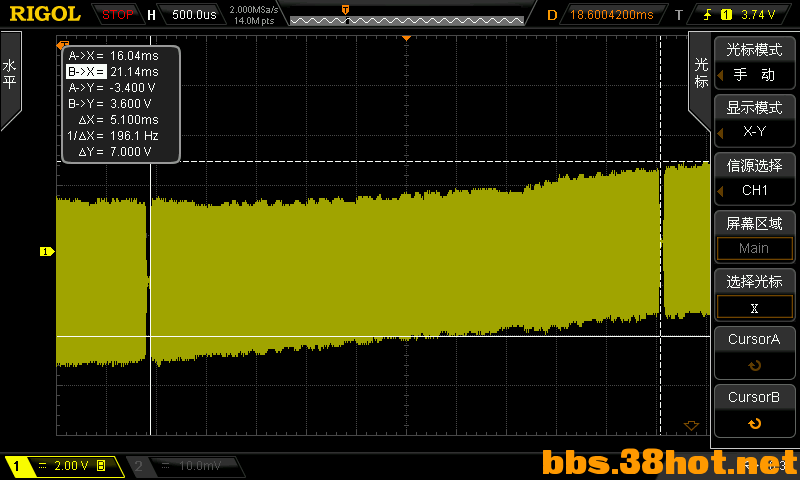

紧跟着持续了5.1ms

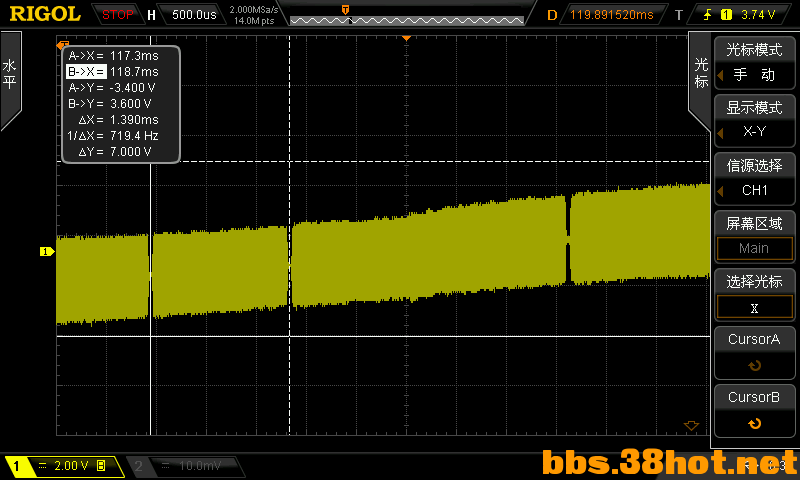

后面随便测了几段都不一样：1.39ms

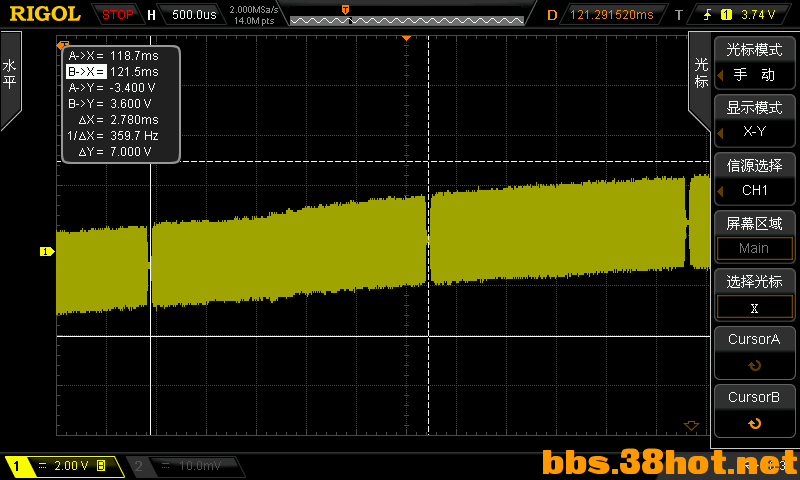

2.78ms

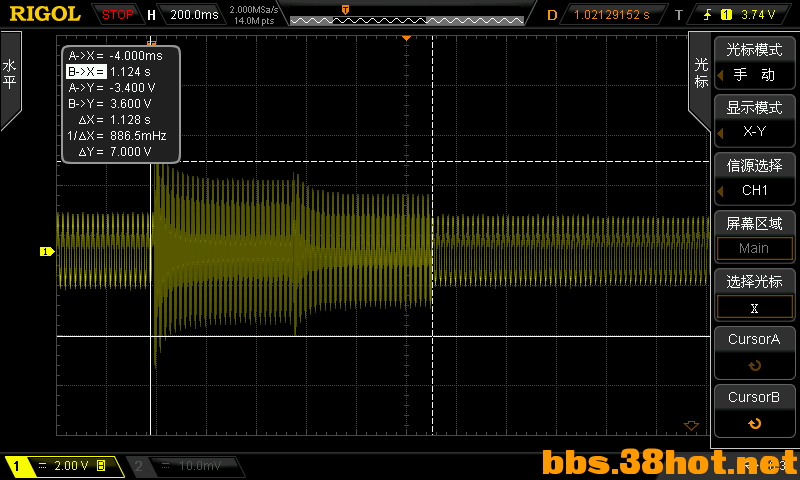

太多了，就不一一测量了，总的这个段持续了：1.128秒

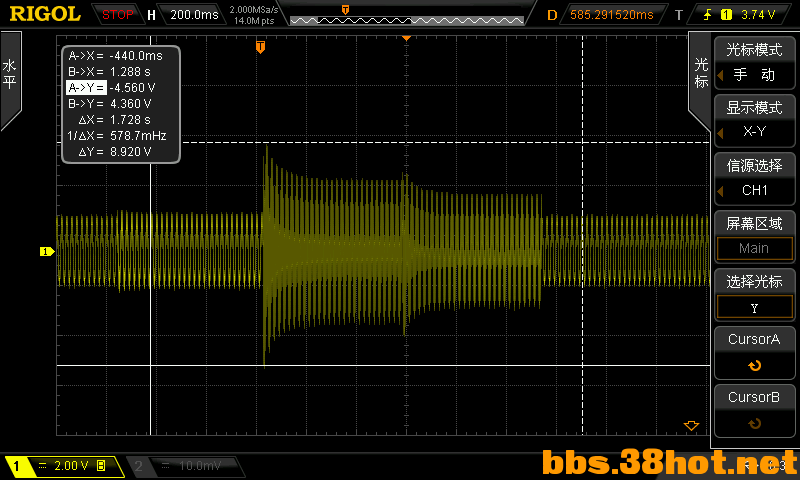

初始发射时候幅值达到8.92V

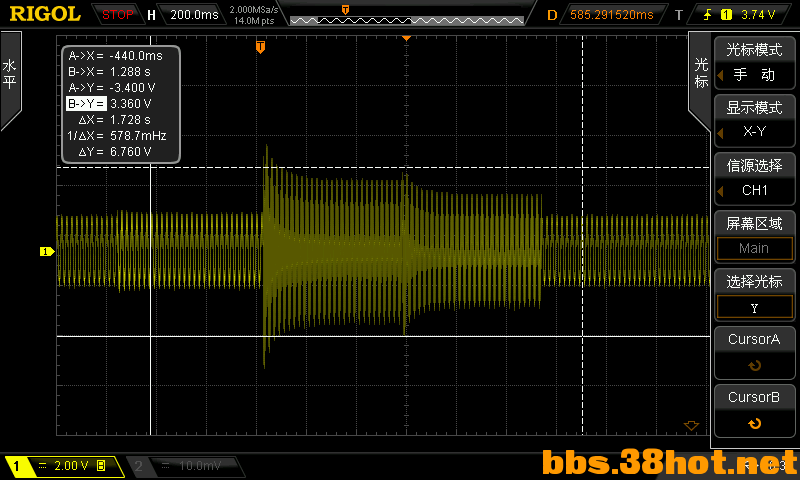

中间有一个高点幅值是6.76V

发送末期是4.64V

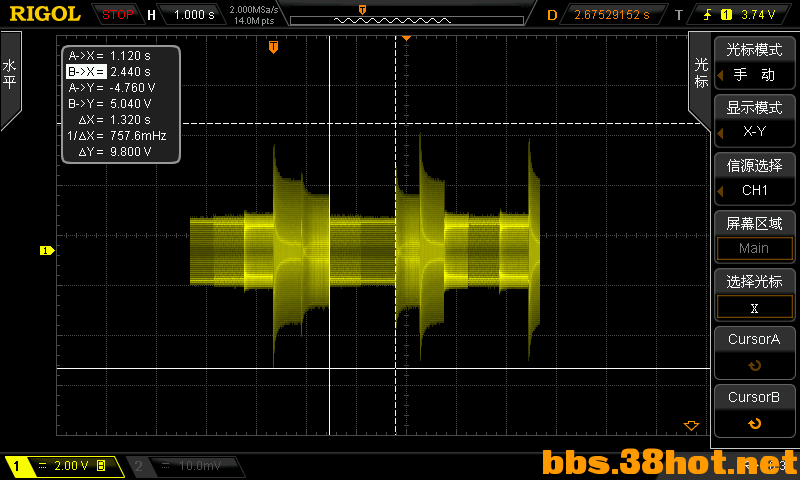

缩小观察窗后发现是两端，中间间隔了：1.32ms

第二段持续了：1.02秒

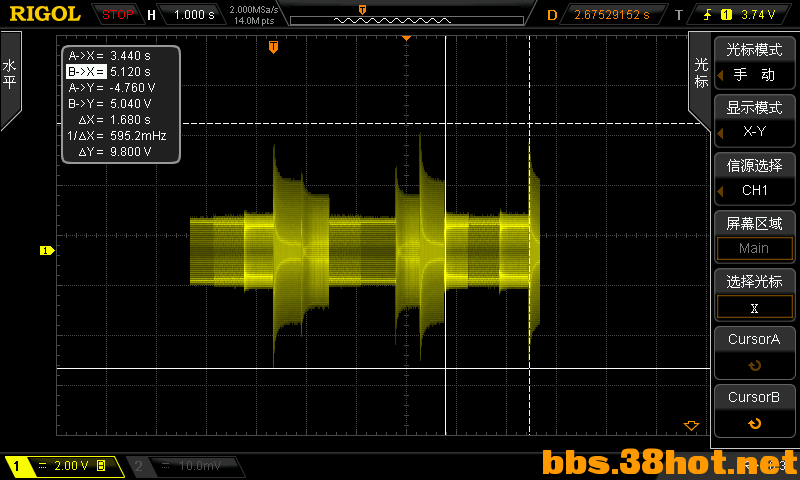

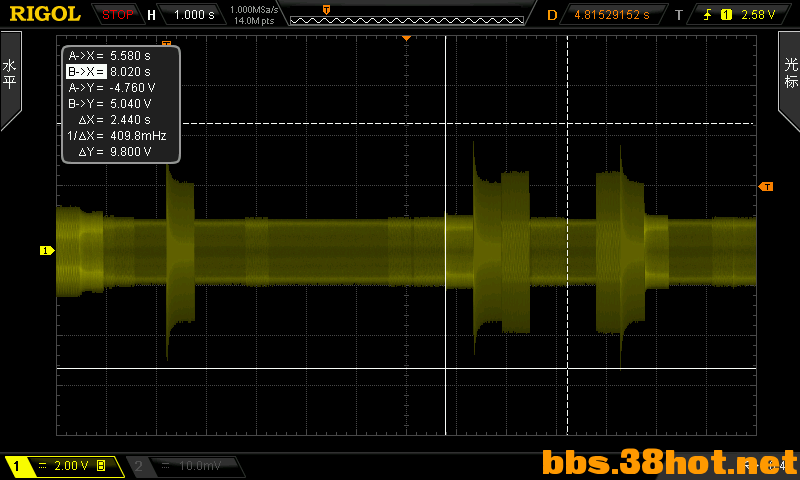

然后好像隔了1.68秒还有一段，超过了我这次抓取的最大范围没有数据了

那就以这个时间间隔重新抓取：

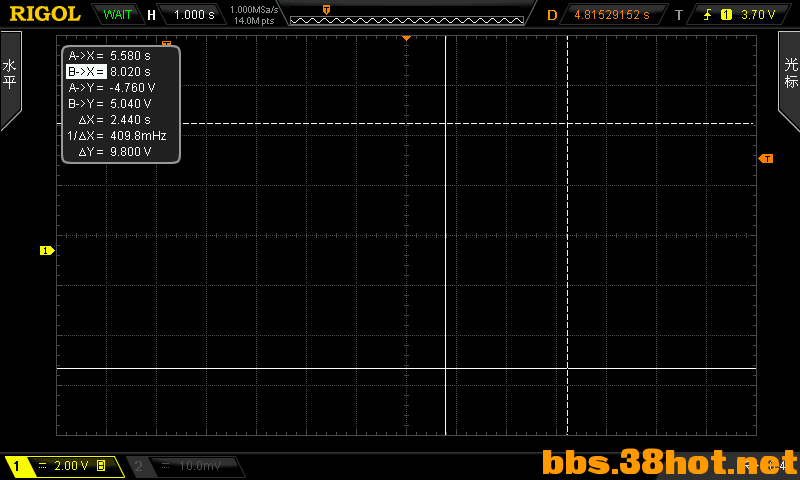

等待期间

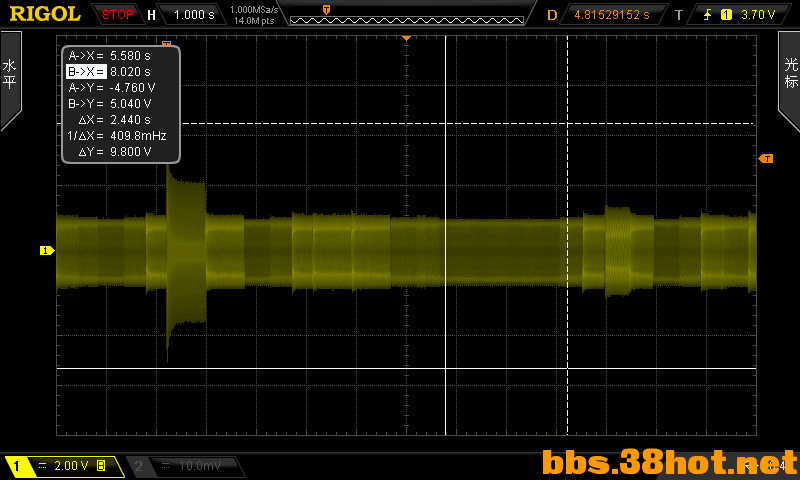

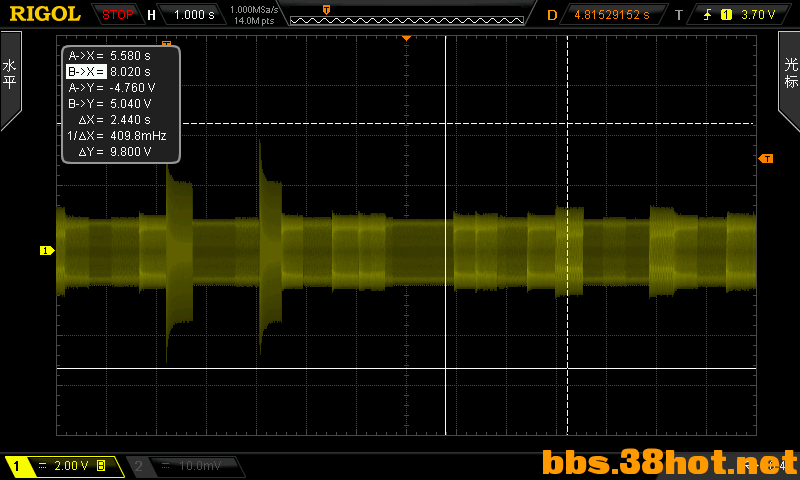

来了一个，只有一个端，再抓：

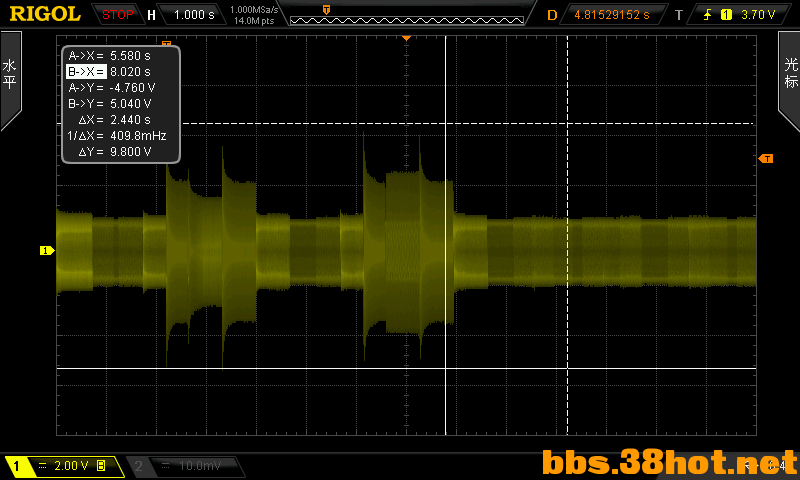

来了两端，不是有三端的么，再抓：

等了好长时间才抓到另一段


没有太大时间上的规律，不抓了，分析一下277Khz是什么频率吧：
上网直接找这个频率没有什么发现，有的只是开关电源啥的，不像
最后。。。。。。





找到了中华人民共和国无线电频率划分规定
百度文库：http://wenku.baidu.com/view/6fe43180ec3a87c24028c4ea.html

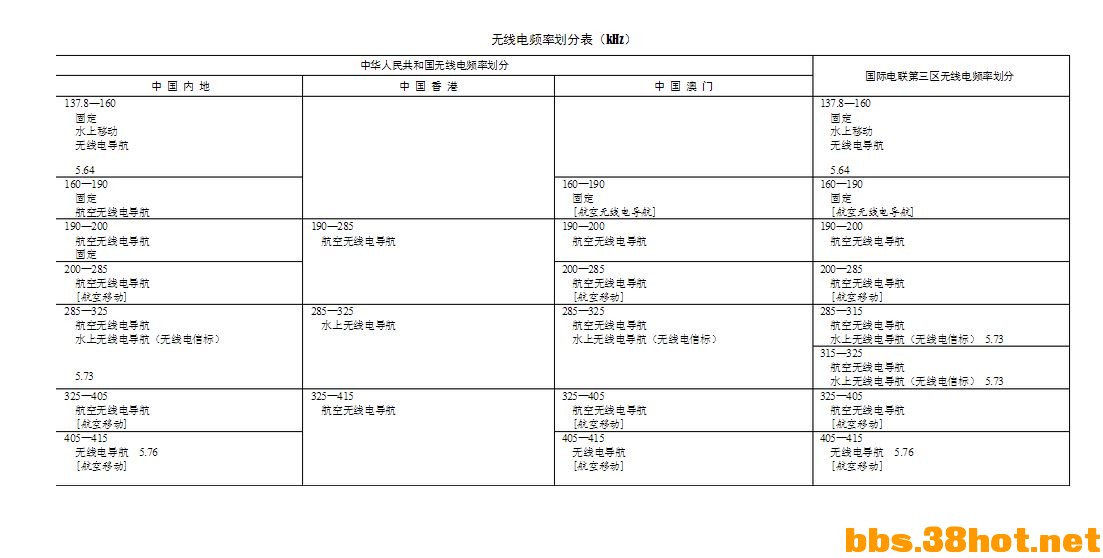

其中第32页是这个频率范围：



航空无线电导航（移动）200-285Khz

这个比较靠谱，天上有飞机经过，发出的导航信号哈哈！

welcomeok

挺好，我在存钱中

每天傻乐

有心人

bigeblis

这个就是深储存DSO的好处了
早期DSO没有那么深度储存深度，不能完成楼主这样的测试的

绝对整烂

没想到，现在都用示波器打飞机了！强大啊！

安森

看你玩的真开心啊，关注一下能不能捕捉到外星人的信号

feeldeepsky

很强悍了，有没有录50HZ的信号时能录入2。4G的WIFI信号能力的呢

ouyangxin1991

强大，隐形机以后雷达扫不到就直接扔一根电线出去，屋里接上普源示波器：报告，发现敌机信号！

过客良驹

500ms时基下不是所有的示波器都能完成这个测试的，相近档位下的分析测试是很考验示波器综合性能的，类似的测试原理也是很多老工程师选示波器的测试方法，最常用的是测示波器自带的3V 1KHZ方波信号在1秒时基下采集STOP然后展开到500us。能完成这个测试不能肯定示波器就是多高档，但现在买的主流示波器至少要能完成类似这样的测试分析。

zxq6

航空的不是跟手机频率接近么？不然干嘛让飞机上关机啊。

mapleft

楼主把示波器当频谱用了

安森

zxq6 发表于 2014-12-28 09:17
航空的不是跟手机频率接近么？不然干嘛让飞机上关机啊。

航空的通信，导航，应答机频率都跟手机频率差的很远。飞机上让关的不只是手机，而是包括手机的所有电子设备，意在防止电子设备的电磁干扰，干扰飞机的电子设备。
其实FCC 和CE 都努力把这几十年前的规定相应放开了，甚至不光可以开手机，还可以接打电话或上网。只是国内规定连手机的飞行模式都不承认，只能关掉手机。

quartus

过客良驹 发表于 2014-12-28 01:21
500ms时基下不是所有的示波器都能完成这个测试的，相近档位下的分析测试是很考验示波器综合性能的，类似的 ...

请多介绍些示波器使用的好经验。

小豆子

走机器

小豆子

有机器的坛友高兴啊！！

山上人家

呵呵，楼主这些功能对于专业示波器来说，不过是雕虫小技罢了，如力科专业示波器强大的函数计算能力，那才叫高精尖。

cwhenao

好玩，好久弄一台来玩玩
