坑爹的 rigol 1000z系列示波器的 xy模式

每天傻乐 · 发表于 2014-11-25 11:22:23

本帖最后由每天傻乐于 2014-11-25 11:26 编辑

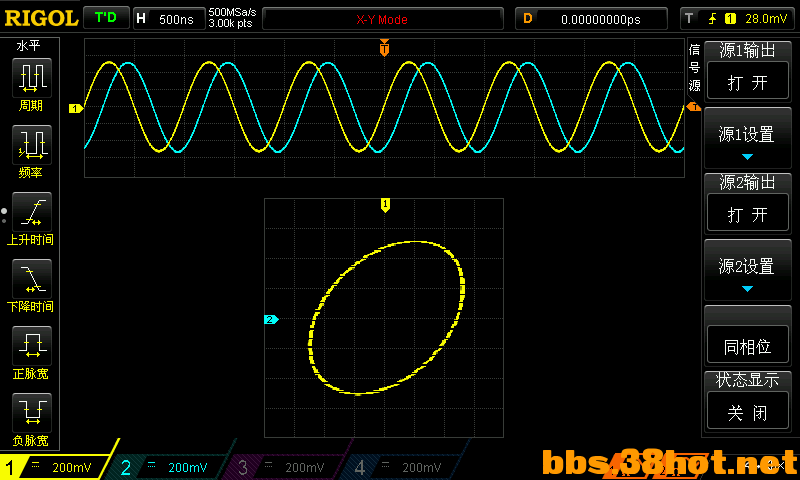

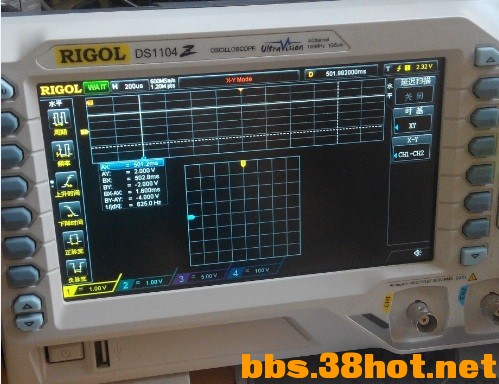

这个系列的xy模式李莎宇图像显示部分不能放大只能显示很小的一个区域大概占屏幕的六分之一大小，给rigol打电话客服说就这么设计的。这么小的显示区域什么都看不清没有任何实际意义了。下图是效果图实际效果远不及此

蓝狐 · 发表于 2014-11-25 11:39:09

真是个坑呀~~ 还不如我的THS710A。哈哈

xuanmic · 发表于 2014-11-25 12:23:54

这个功能实在是很弱，xy方式显示面积很小，也调不大的！

phoenix2005 · 发表于 2014-11-25 12:30:09

这个其实应该完全是可以放大的，但是软件里就是限制这么大，坑你没商量

hgjdwx · 发表于 2014-11-25 13:11:55

本帖最后由 hgjdwx 于 2014-11-25 15:53 编辑

看来经常用XY模式的就不要选这个系列了，DS2000A系列稍好一点，但是还是小，而安捷伦DSOX2000系列就大多了

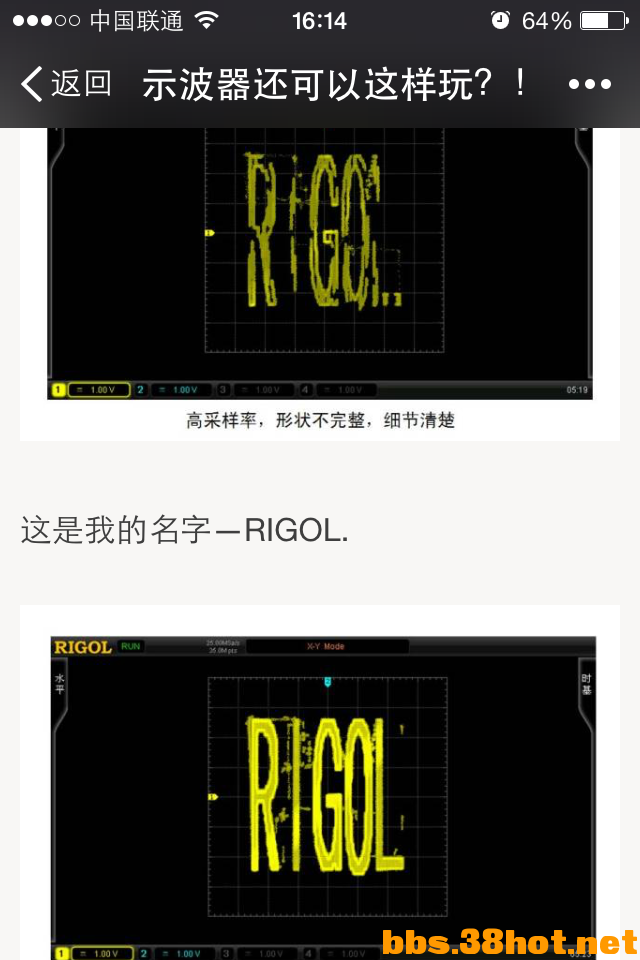

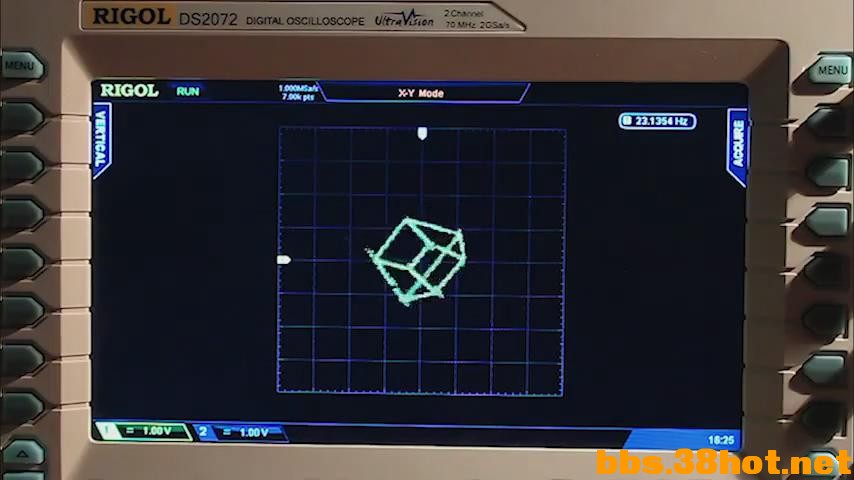

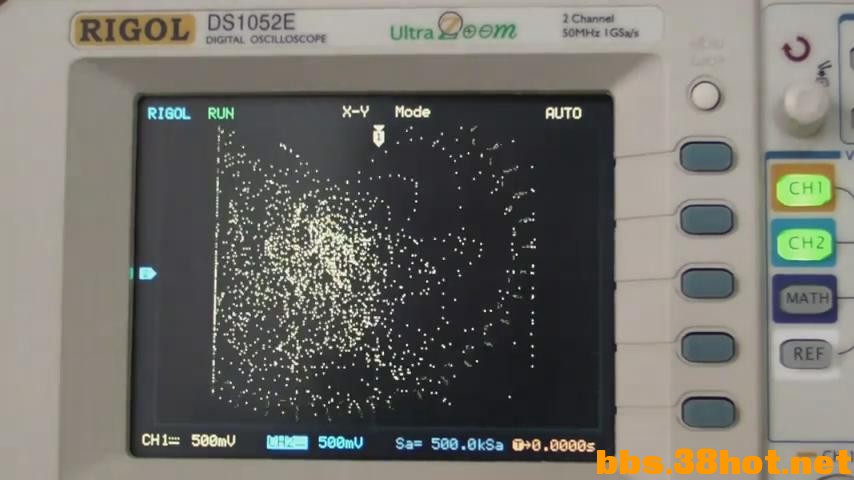

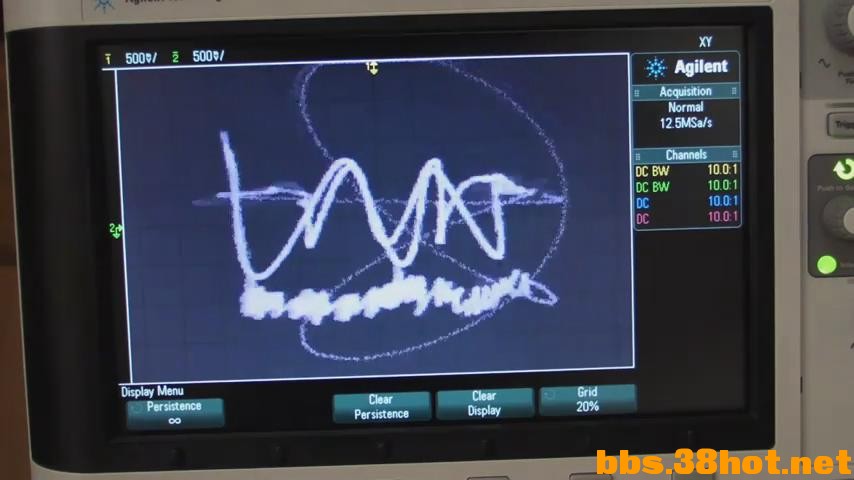

贴两个视频大家看一下：

蓝狐 · 发表于 2014-11-25 13:14:48

hgjdwx 发表于 2014-11-25 13:11
看来经常用XY模式的就不要选这个系列了，DS2000A系列稍好一点，但是还是小，而安捷伦DSOX2000系列就大多了
...

下面这个看起来不错~~

beautieshunter · 发表于 2014-11-25 13:27:02

数字示波器看这个本来就是弱项，500元的模拟示波器效果好到爆棚！

hgjdwx · 发表于 2014-11-25 13:39:17

本帖最后由 hgjdwx 于 2014-11-25 13:41 编辑

beautieshunter 发表于 2014-11-25 13:27
数字示波器看这个本来就是弱项，500元的模拟示波器效果好到爆棚！

但是模拟示波器基本都停产了，将来这个任务还是要交给数字示波器（毕竟功能强大、轻便），如果设计者肯在这方面下点功夫、成本，还是能做的比较好一些的。安捷伦DSOX2000系列XY模式就做的很好

wyl · 发表于 2014-11-25 14:21:20

俺从来都是现实主义者。20多年前的狂热到现在成为业余爱好，始终以经济实惠能用为出发点（可能是经济问题没敢迈大步）。从来对购买的仪器没后悔过。因为能买起就不错了。毕竟他是我买的宝贝。

beautieshunter · 发表于 2014-11-25 14:58:24

hgjdwx 发表于 2014-11-25 13:39
但是模拟示波器基本都停产了，将来这个任务还是要交给数字示波器（毕竟功能强大、轻便），如果设计者肯在 ...

一分价钱一分货，毕竟DS1000Z基本是人家DSOX2000五分之一的价格，我估计要是咱国人肯为国产示波器掏同样的价格的话，那么咱国产示波器在低端场合上肯定要比进口的好，至于高端场合，那么进口不商量。
那么，现在问题来了，咱们国人愿意为国产示波器掏与进口示波器一样的价格吗？再完美的产品总有缺陷，到时候我估计被喷得更惨。

xtihc · 发表于 2014-11-25 15:20:50

世界上所有的事物都有利有敝，根据自己的需要选择就好了。

diodes_1 · 发表于 2014-11-25 16:42:18

确实是小了点。

ahhui · 发表于 2014-11-25 20:31:27

本帖最后由 ahhui 于 2014-11-25 20:32 编辑

我当时买示波器之前就犹豫过，不知道DSO看李沙育效果如何，还专门发帖问了一下。最后买的200Mhz,1G采样的示波器显示李沙育的效果还不如我的老模拟40MHz。所以有条件的话还是一台数字，一台模拟配合用比较好。好比有了DVM，平时还是有个指针表干活方便一样。

不过这个不能放大的设计的确有点坑。

tntv8 · 发表于 2014-11-25 20:38:55

国产其他品牌中低价位的都是这样的,设计者的思路估计是即要看到正常的波形小图,又要显示X-Y图,自然就压缩了X-Y图的大小.普源的2系就不显示正常波形的小图,X-Y图形自然就大些.安捷伦的设计当然更好.就是价格也……

hgjdwx · 发表于 2014-11-25 21:24:20

tntv8 发表于 2014-11-25 20:38
国产其他品牌中低价位的都是这样的,设计者的思路估计是即要看到正常的波形小图,又要显示X-Y图,自然就压缩了 ...

既然要用XY模式，就应该让显示面积尽量大，提高分辨率，看得才清，不需要再同屏显示YT波形，即使DS2000系列显示面积也是小了，还不如DS1052E


tntv8 · 发表于 2014-11-25 21:32:01

从我们的理解应该是这样的,像模拟示波器那样看的信息多.易辨认.

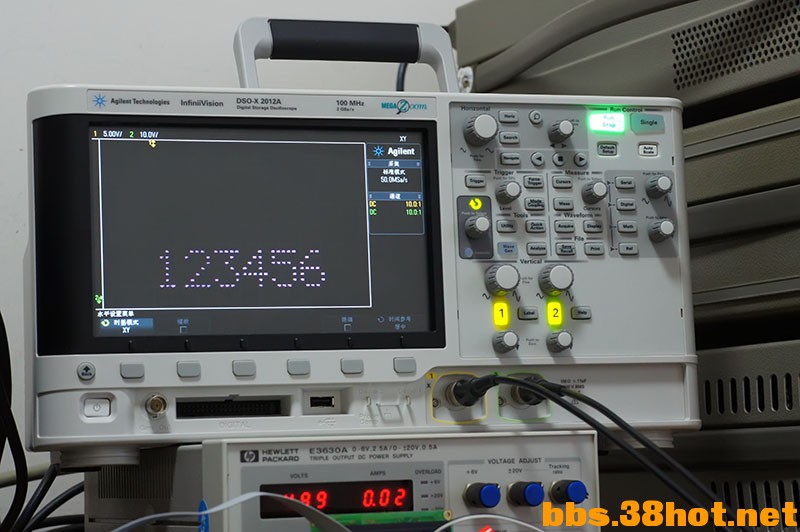

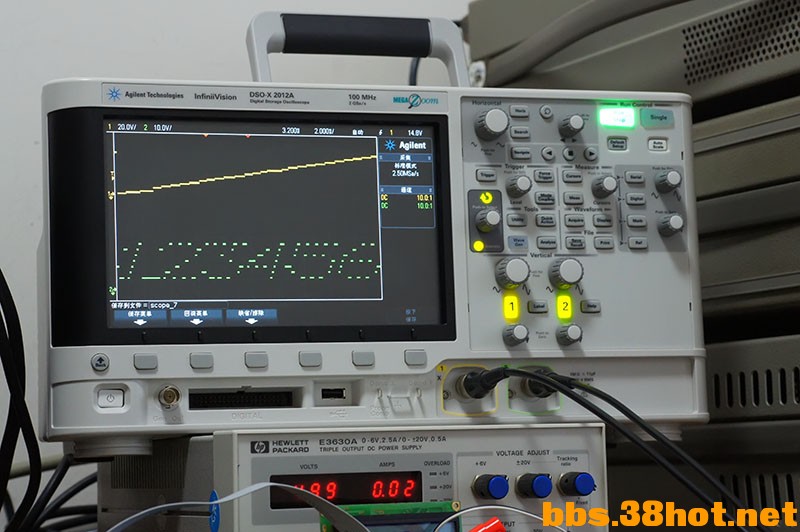

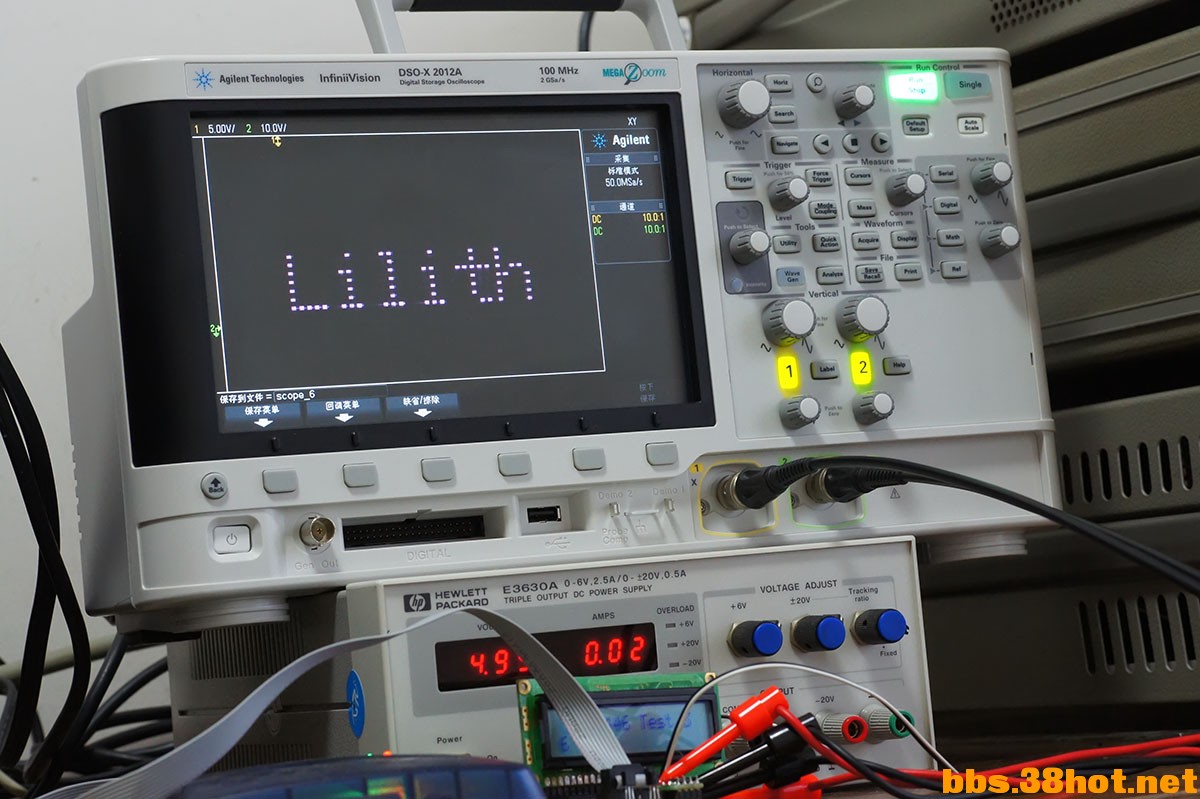

lilith · 发表于 2014-11-25 23:46:47

hgjdwx 发表于 2014-11-25 13:11
看来经常用XY模式的就不要选这个系列了，DS2000A系列稍好一点，但是还是小，而安捷伦DSOX2000系列就大多了
...

吼吼

XY 模式

每天傻乐 · 发表于 2014-11-26 11:28:43

hgjdwx 发表于 2014-11-25 13:39
但是模拟示波器基本都停产了，将来这个任务还是要交给数字示波器（毕竟功能强大、轻便），如果设计者肯在 ...

确实如此模拟示波器退出市场谁也挡不住，只有在维修市场上二手模拟示波器还有些市场

每天傻乐 · 发表于 2014-11-26 11:29:24

lilith 发表于 2014-11-25 23:46
吼吼

土豪炫富

fhongkai · 发表于 2014-11-29 21:59:56

lilith 发表于 2014-11-25 23:46
吼吼

类似显像管一样逐行扫描？我也曾经用示波器的常规扫描模式显示过一些文字，但是效果很差，不知您用的什么方法？
btw：示波器好高端的样子！！我只有一个模拟的SS-7804，从初中用到大二都没攒够钱换掉

lilith · 发表于 2014-11-29 22:07:27

fhongkai 发表于 2014-11-29 21:59
类似显像管一样逐行扫描？我也曾经用示波器的常规扫描模式显示过一些文字，但是效果很差，不知您用的什么 ...

是的，就是那样的 X-Y 扫描出来的，字符是 5x7 点阵的字符，没有用 Z 轴，示波器有 Z 轴但我懒得写了，有空可以写一下...估计会更好

实现这个点阵文字显示的源程序在我的这个帖子里有，但我是用 BASIC 写的，你凑合着看吧

你的模拟示波器应该会有更好效果，我这个是安捷伦最屌丝的示波器，辉度只有 64 级，其实效果很差的。
https://bbs.38hot.net/forum.php?mod=viewthread&tid=81458

beaconwu · 发表于 2014-12-1 11:07:57

早期台灣生慘的示波器也有很多指標的問題

tjfjsq · 发表于 2014-12-5 15:21:49

我的随便调，只和电压档位有关系

sunhaiyang · 发表于 2014-12-6 08:04:21

宽屏设计的示波器一点也不实用，而且非常恶心！

ahhui · 发表于 2014-12-8 09:52:10

sunhaiyang 发表于 2014-12-6 08:04
宽屏设计的示波器一点也不实用，而且非常恶心！

做逻辑分析的时候X轴可以多显示些内容吧。不过我也很讨厌宽屏，不管是仪器还是电脑显示器。

beautieshunter · 发表于 2014-12-11 16:16:24

本帖最后由 beautieshunter 于 2014-12-11 16:17 编辑

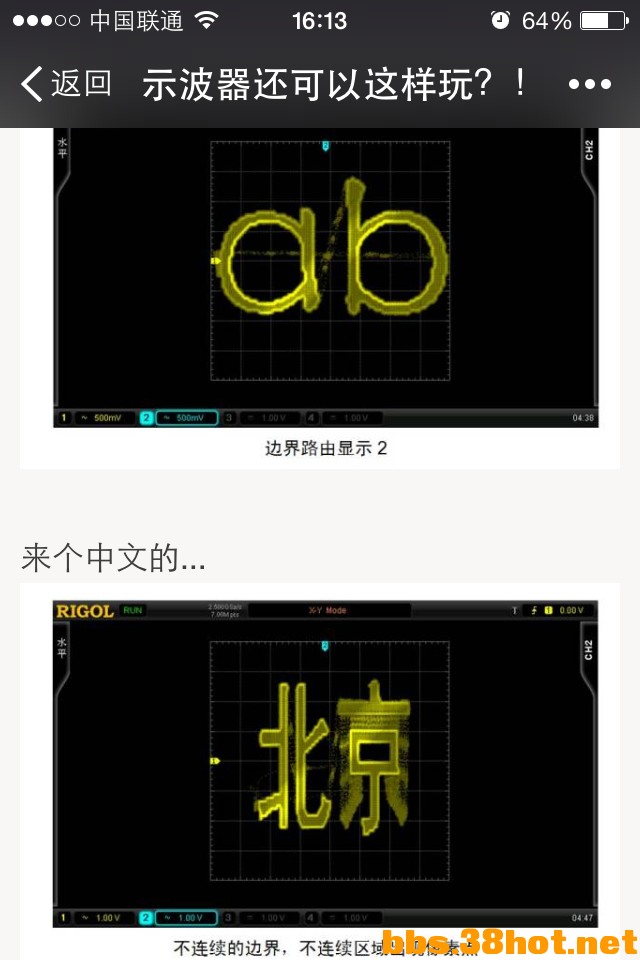

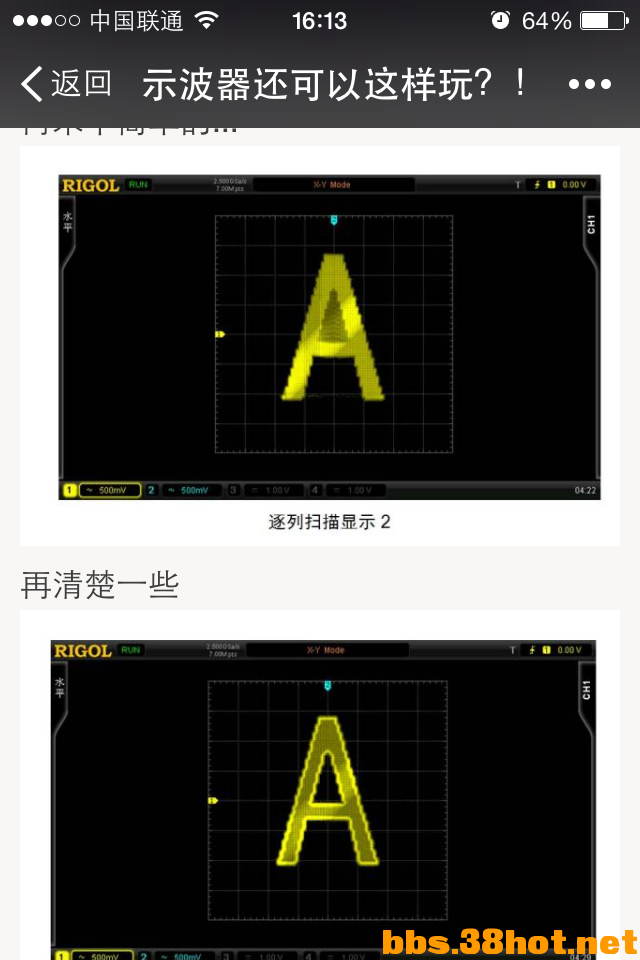

Rigol 微信公共主页推送的，效果很赞，DS6000，价值不菲。

proshenn · 发表于 2014-12-11 20:20:34

不知到升級固件有用嗎？

yun1991 · 发表于 2014-12-26 09:31:09

这个功能感觉用的很少，就只是大学物理课用过，调试电路没用过
