世界首款8.5位万用表Solartron 7081 内部赏析

thy888 · 发表于 2009-4-12 20:35:33

Solartron 7081 是英国舒力强1983年代量产的一款8.5位万用表，是最早面世的8.5位万用表。同期FLUKE推出了的8505A/8506A是6.5位的，仅在10V量程可以通过平均出7.5位，HP推出的是著名的HP3456A，6.5位表。而英国另一家Datron推出了一款高级7.5位表1081，80年代初期的精密计量行业，英国作为领头羊，当之无愧。美国人沉寂几年后，由HP在88年推出了久经考验的3458A，现在还在生产，新器件的不断出现，数字部分有改进，可以明显看到板子小了不少。Datron也在同期推出了1271/1281,这些后起之秀的性能较7081有了提升，特别是1281的指标现在还是记录。FLUKE的A/D转换技术方案由于噪音大，到6.5位就是极限了。由于方案的缺陷，FLUKE在2002年近15年时间里，也没有推出8.5位的万用表。直到收购了WAVETEK-DATRON，在1281的基础上改进推出了8508A。其间也有其他几款8.5位表，如KEITHLEY 2002 ，ADVANTEST 6581也随后出现，但指标都不是非常好。

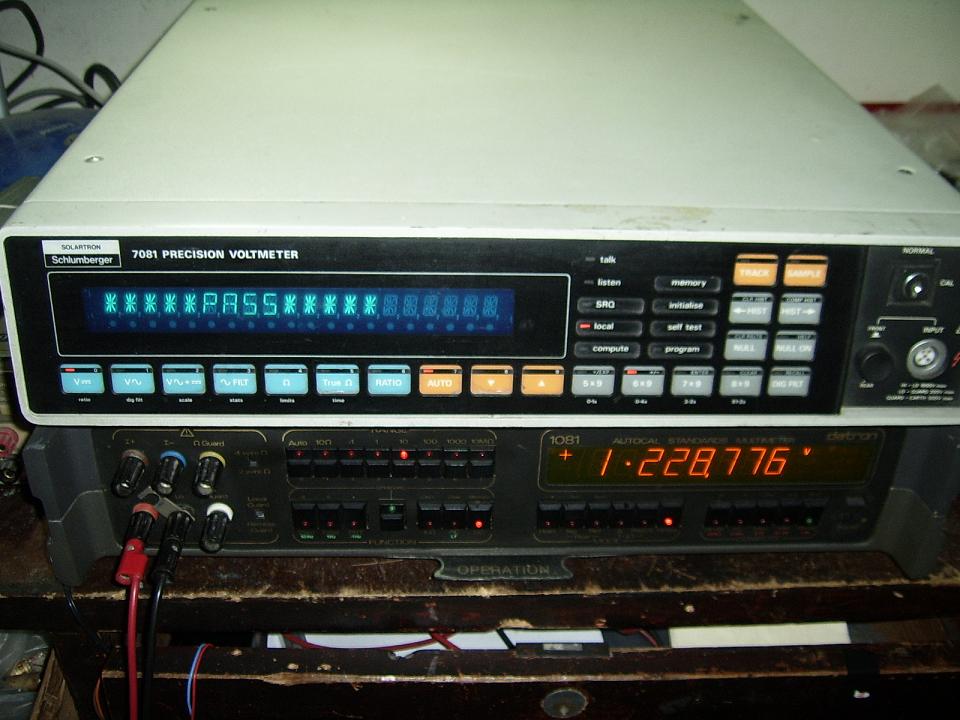

有点跑题了，看7081的开机画面，薄膜按键，有按键音，方便使用。多功能大型VFD蓝色显示屏，非常醒目，感觉也宁静，适合高精度的测量。

thy888 · 发表于 2009-4-12 20:42:38

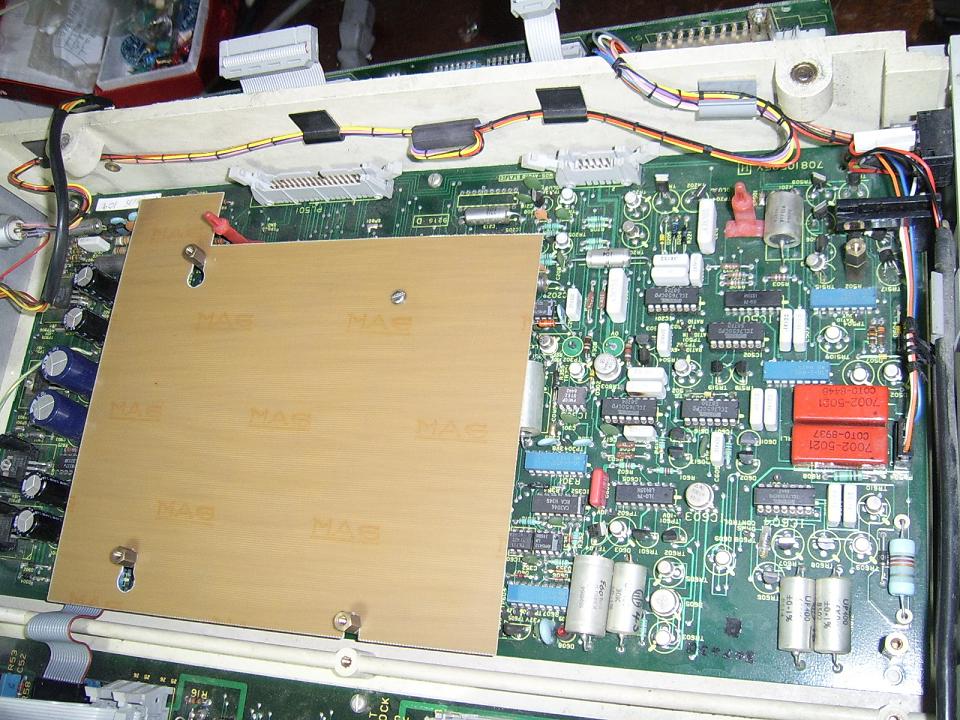

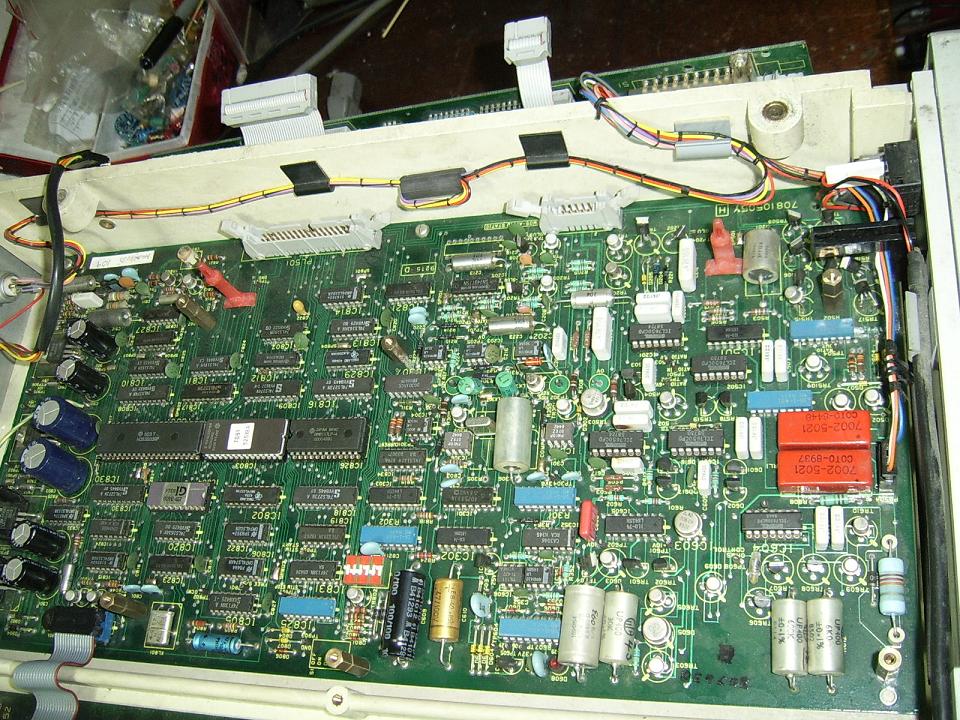

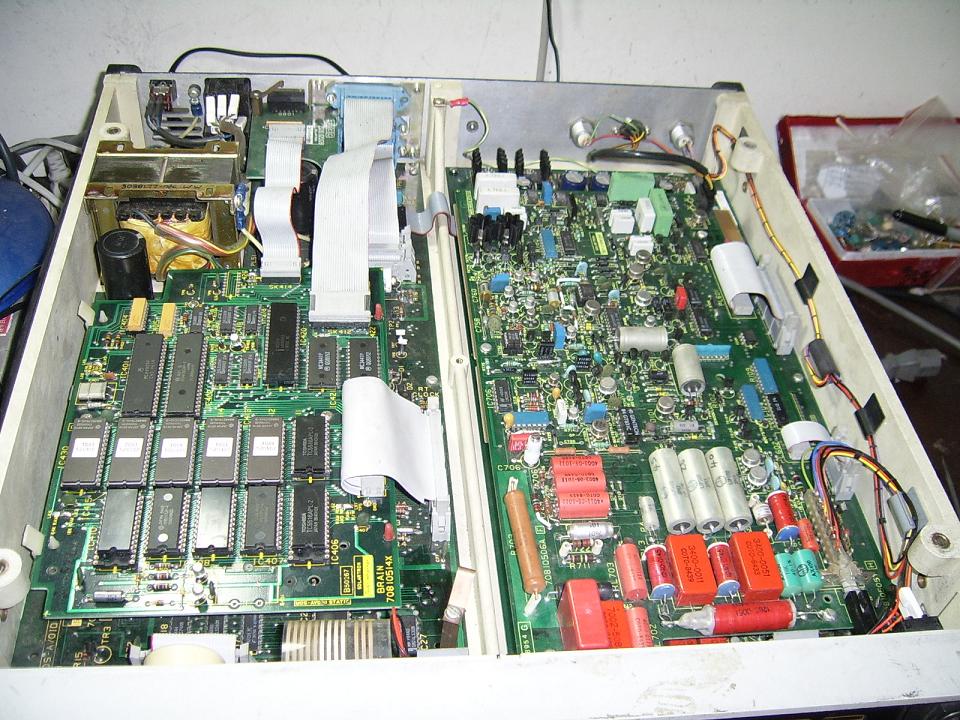

内部为左右布局，左边数字部分，右边模拟部分，模拟部分上面板交流和直流前级放大，下面A/D转换。

thy888 · 发表于 2009-4-12 20:43:21

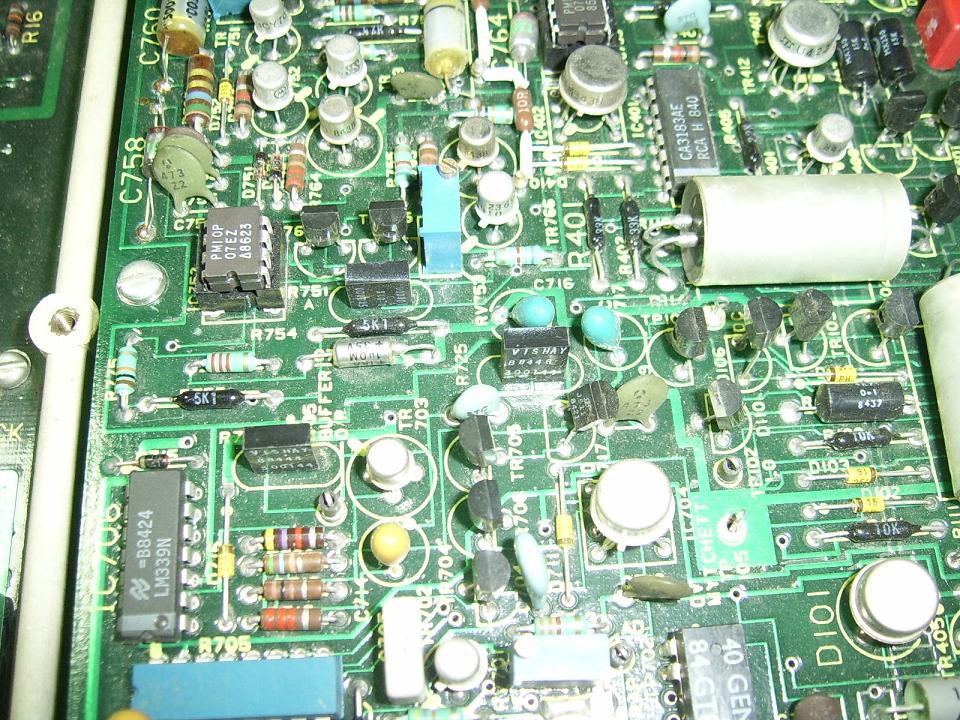

交流部分可以看到一些VISHAY塑封块电阻

thy888 · 发表于 2009-4-12 20:45:47

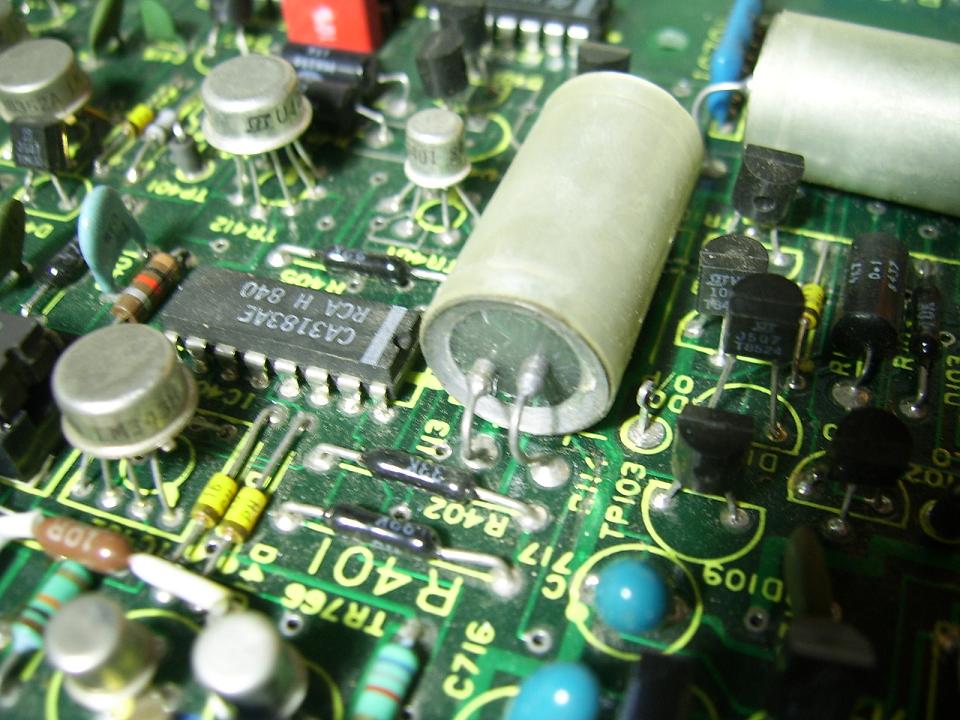

100/1的主角还是MC的线绕电阻

thy888 · 发表于 2009-4-12 20:49:27

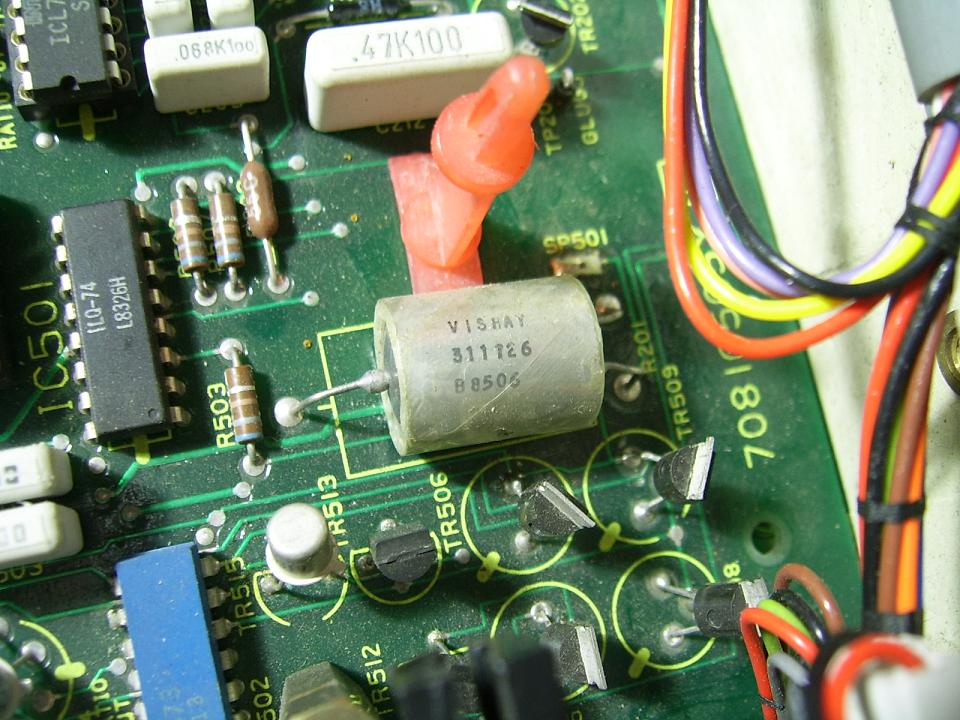

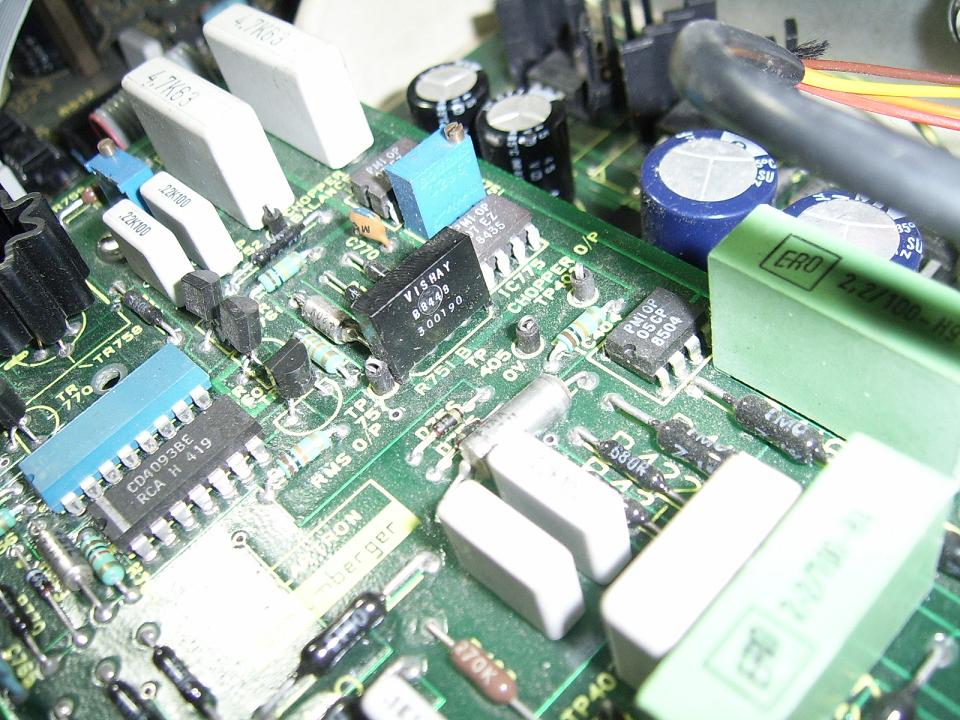

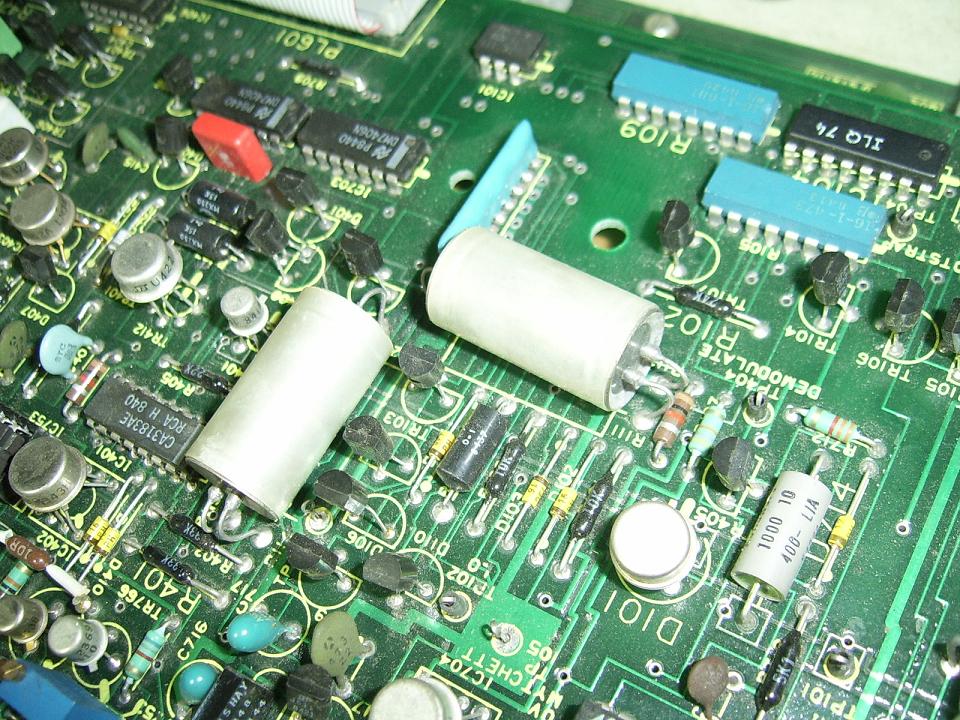

小信号放大，是斩波自稳零放大，稳零性能非常好，零飘小，但噪音大些。增益电阻是VISHAY的线绕，非常少见，孪生的金属壳封装。

thy888 · 发表于 2009-4-12 20:52:04

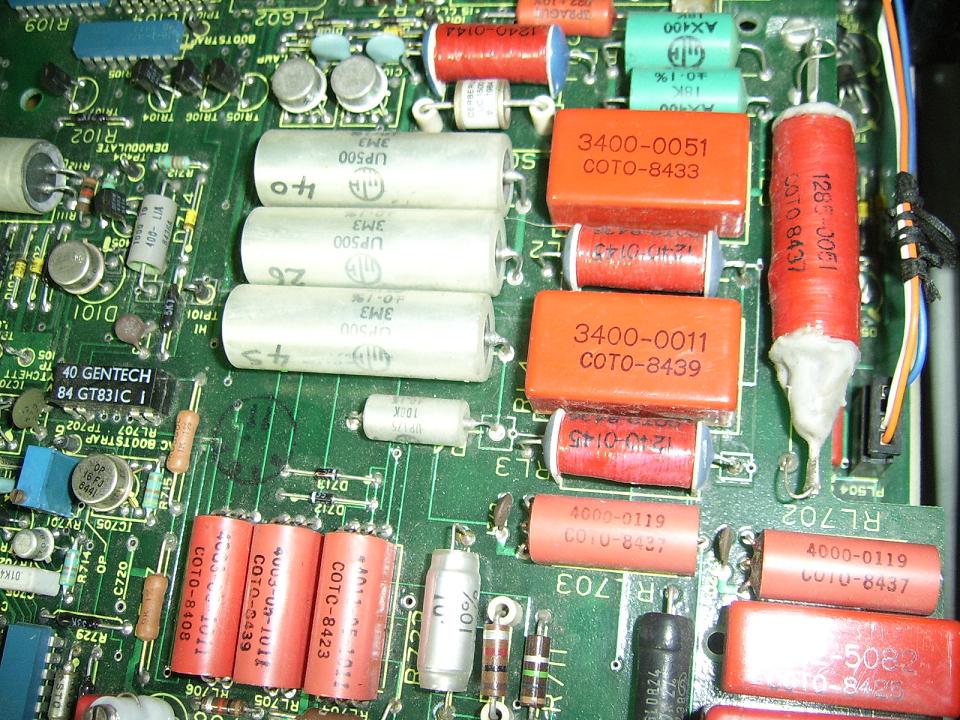

下面就是A/D部分，包含基准，A/D转换的时序电路，电阻部分也在这里。

thy888 · 发表于 2009-4-12 21:07:45

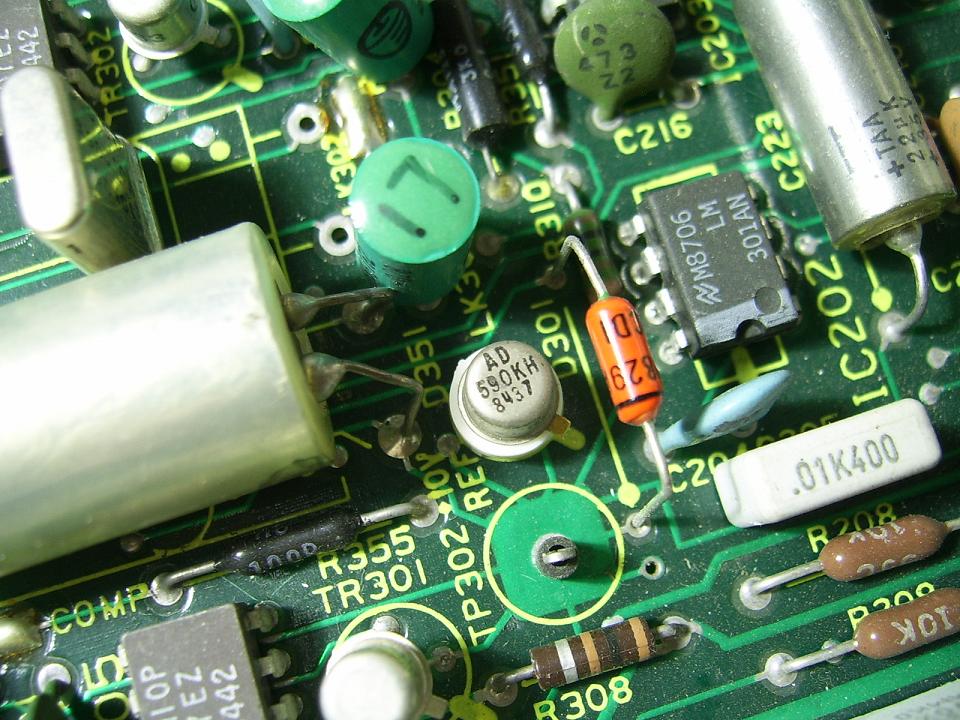

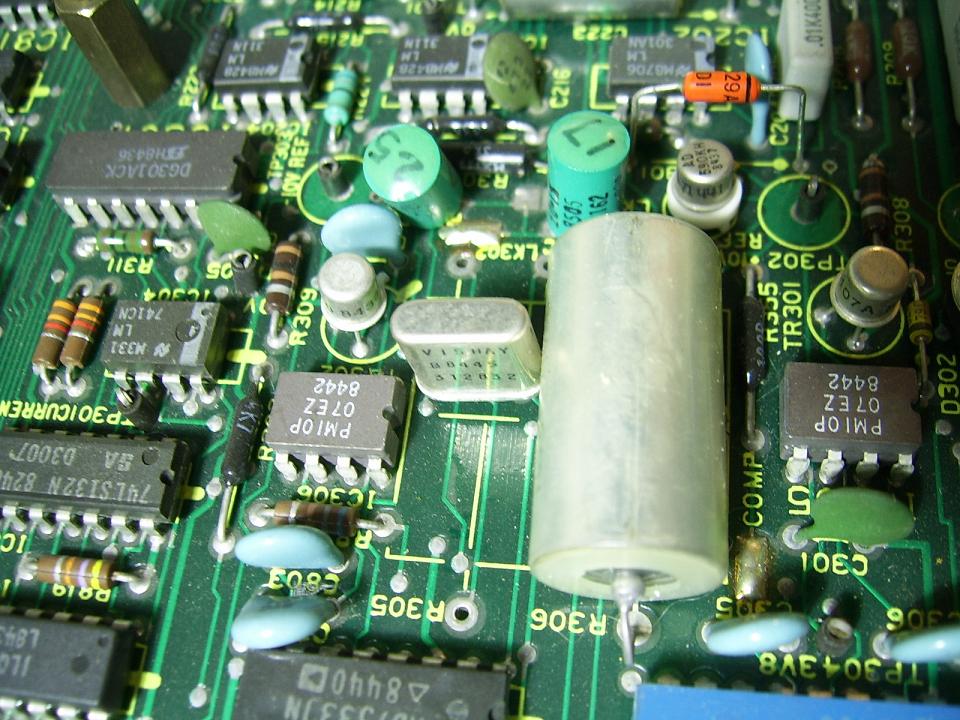

基准部分使用了1N829A，但是即使经过精心挑选的也不能满足要求。但当时最好的也只有这个了，输力强公司的工程师煞费苦心地搞了一个非常复杂的辅助电路。挑选829A，在工厂测试温度和电压的关系，然后针对这只829A做温度电压曲线，并量化存储在这台机的ROM中，在电路板829A旁边设置温度传感器，采集温度，然后与ROM的进行比较，将数据调出进行D/A转换后去微调控制829A的电流，使829A的齐纳电压维持不变。
输力强表的A/D转换需要±10V的基准电压，7081对升压用的电阻非常好，VISHAY的线绕和金封都上场了，并且都是孪生的。
采取以上措施后，7081基准可以达到相当高的水准，10E-7/24小时，是829A单只的最高水平。DATRON4700标准源中的8只串联并联也没有达到如此水平。

thy888 · 发表于 2009-4-12 21:09:43

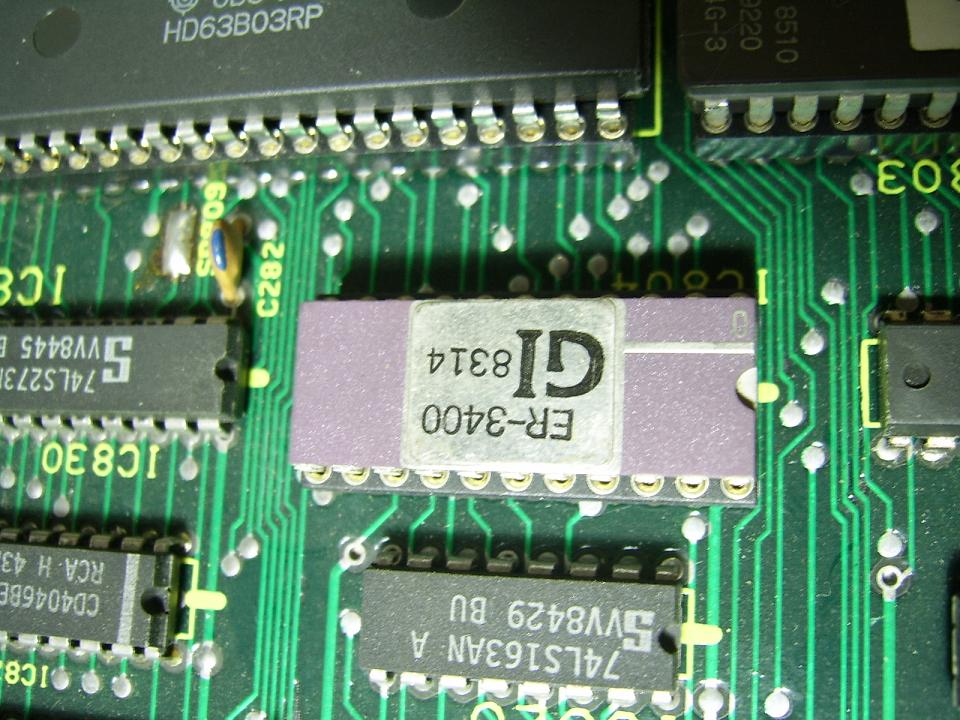

该表也是软件校正表，第一个使用不要电池保持校正数据的RAM

thy888 · 发表于 2009-4-12 21:11:50

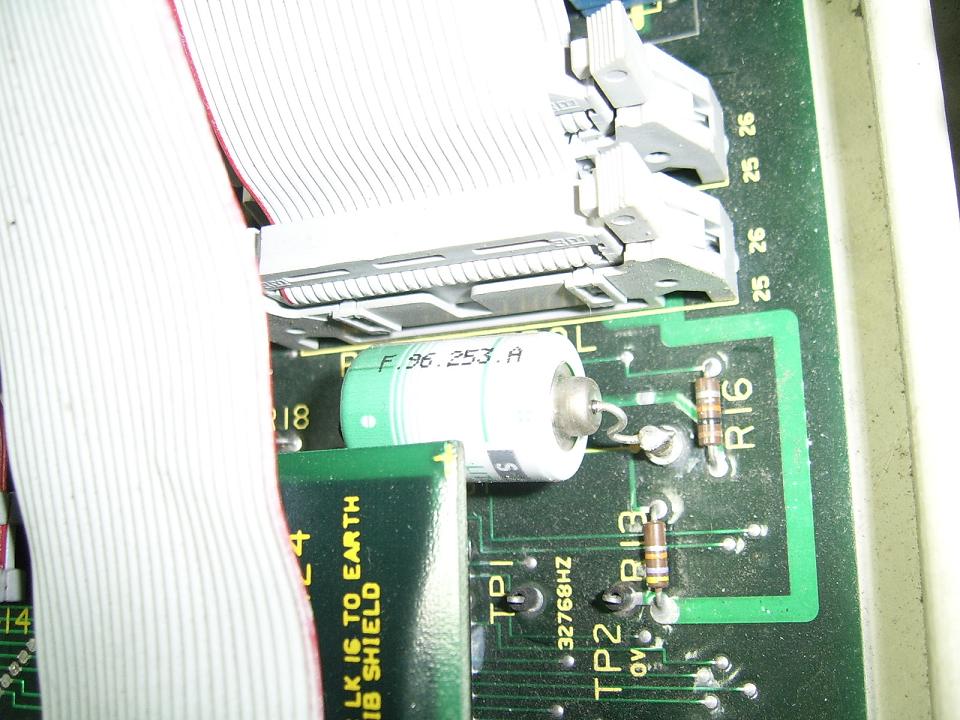

该表的数字运算功能非常强大，估计与当时的计算机不普及有关。许多功能都是实时的，因此有一只时钟运行的电池
