6 位半自校准的电压源 Voltgen TR V1.0 廉价版全套套件

[复制链接]
发表于 2015-6-19 22:39:41 | 显示全部楼层 |阅读模式
由于我的6 位半自校准的电压源 Voltgen TR V1.0 标准版使用器件较贵,DIY 成本较高,所以用一些容易获得的廉价器件尤其是拆机器件设计了廉价版(Costdown 版),此版本部分关键模拟器件从 JS 处采购,成本低,适合广大 DIYer。

淘宝链接如下,售价 220 软妹一份,顺丰到付。
http://item.taobao.com/item.htm?spm=0.0.0.0.RByn1r&id=520189813422

根据大多数网友的建议,为方便广大 DIYer 根据自己的实际情况 DIY,此套件没有把显示屏、电源变压器(以及外壳)和 USB 数据接口包含在内,大家可以自行购置自己喜欢和合适的屏幕、变压器(以及机箱)和 USB 连接方式,说明如下:

1、屏幕设计上为 KS0108 兼容的 12864 LCD,任何符合此标准的 LCD 屏幕都可用,钦定的屏幕是 9x7 cm 外部尺寸,2.8 寸显示尺寸的黄绿色背光黑色点阵 LCD,但大部分网友对此屏幕不看好,因此套件不包括屏幕,以方便网友自己选择合适的。如果需要包含此屏幕,增加 25 元(屏幕本身 15 元,负压元器件 TL497 和电感等 10 元)。

另有 1.9 寸糟糕小屏幕和 2.4 寸 OLED 亮骚大屏幕可选,小屏幕 20 元一个,OLED 屏 125 元一个,不建议选择之。


2、变压器和外壳强烈建议充分发挥 DIY 精神自己解决,如需变压器提前预定,35 元一个,且必须连同我钦定的塑料机壳一同购买,机壳含加工费 50 元一个(含垃圾接线柱一副),合计 85 元。选择此机壳时,屏幕只能选择 1.9 寸蓝色背光黑色点阵小 LCD 屏幕或 2.4 寸 OLED 屏幕且必选。


3、USB 接口设计上为了考虑 Win8 x64 兼容性使用了较为昂贵的 FT232 方案,但大部分网友认为 PL2303 更加物美价廉,而且大部分网友手里都有 PL2303 转接线/烧录线...,因此也不包含在套件中,如需要 20 元一份,含 FT232 芯片、钽电容、自恢复保险丝、指示灯和 miniUSB 插口等器件。

因此,本套件默认价格为 220 软妹,含屏幕的价格为 245 软妹,含 USB 接口价格为 240 软妹,含屏幕和 USB 接口的价格为 265 软妹。变压器和机壳需要预定。



本廉价版说明:

除了所有运放和隔离器件使用拆机器件,和标准版不同的是,本廉价版套件使用 ADS1232 代替了较为昂贵的 LTC2400:

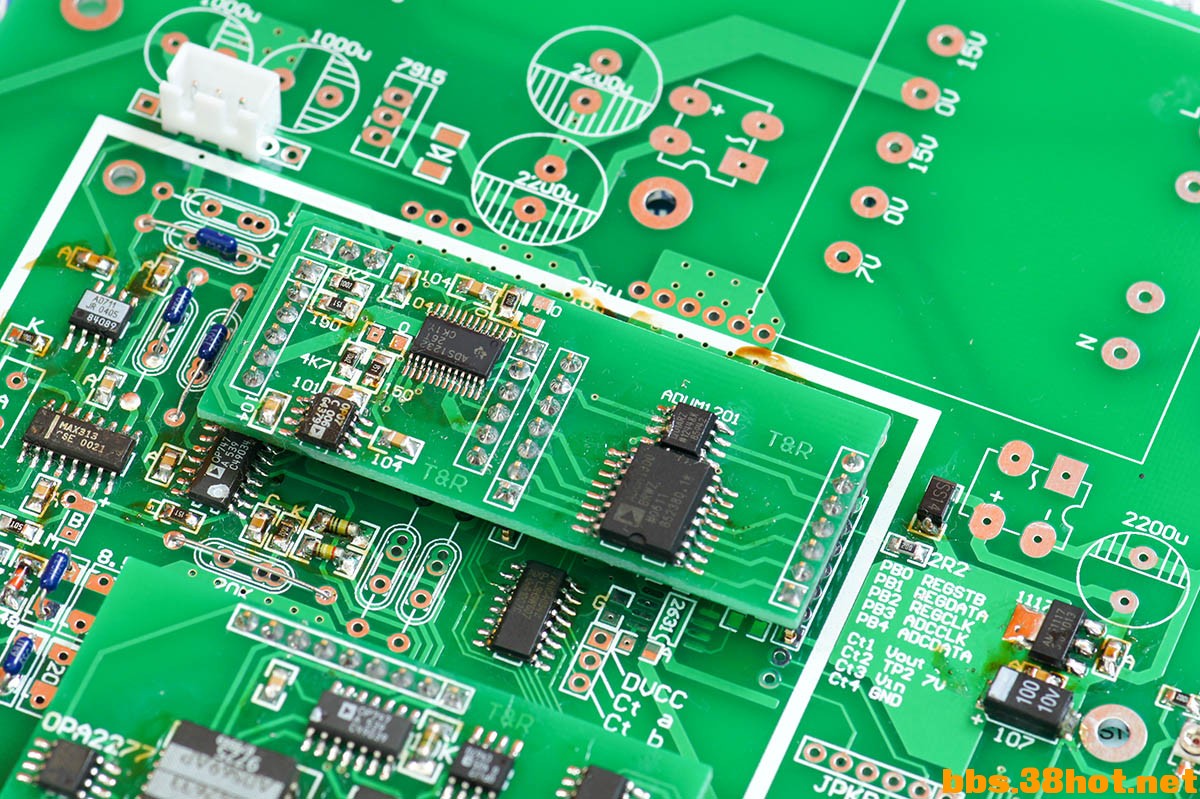

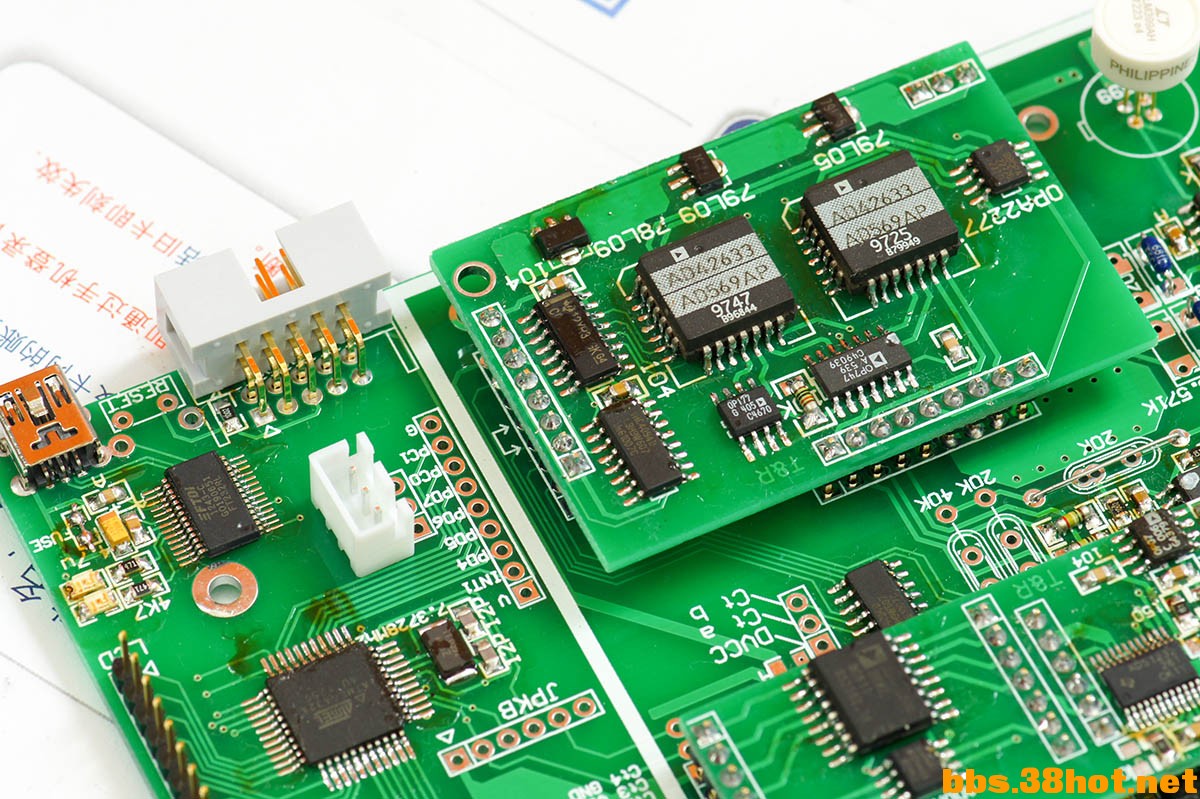

DAC 也更换为拆机的便宜货 AD569:

全局:

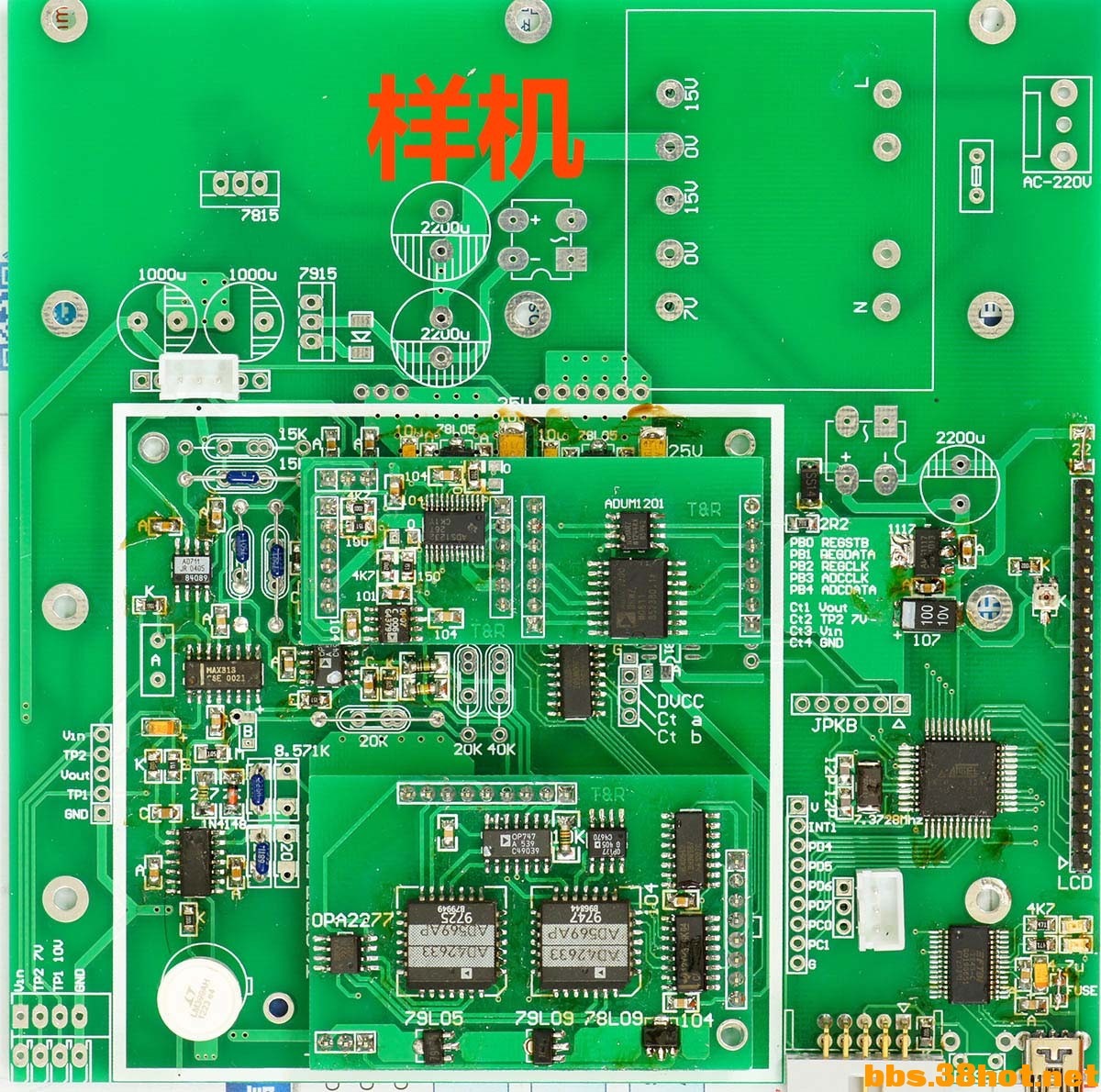

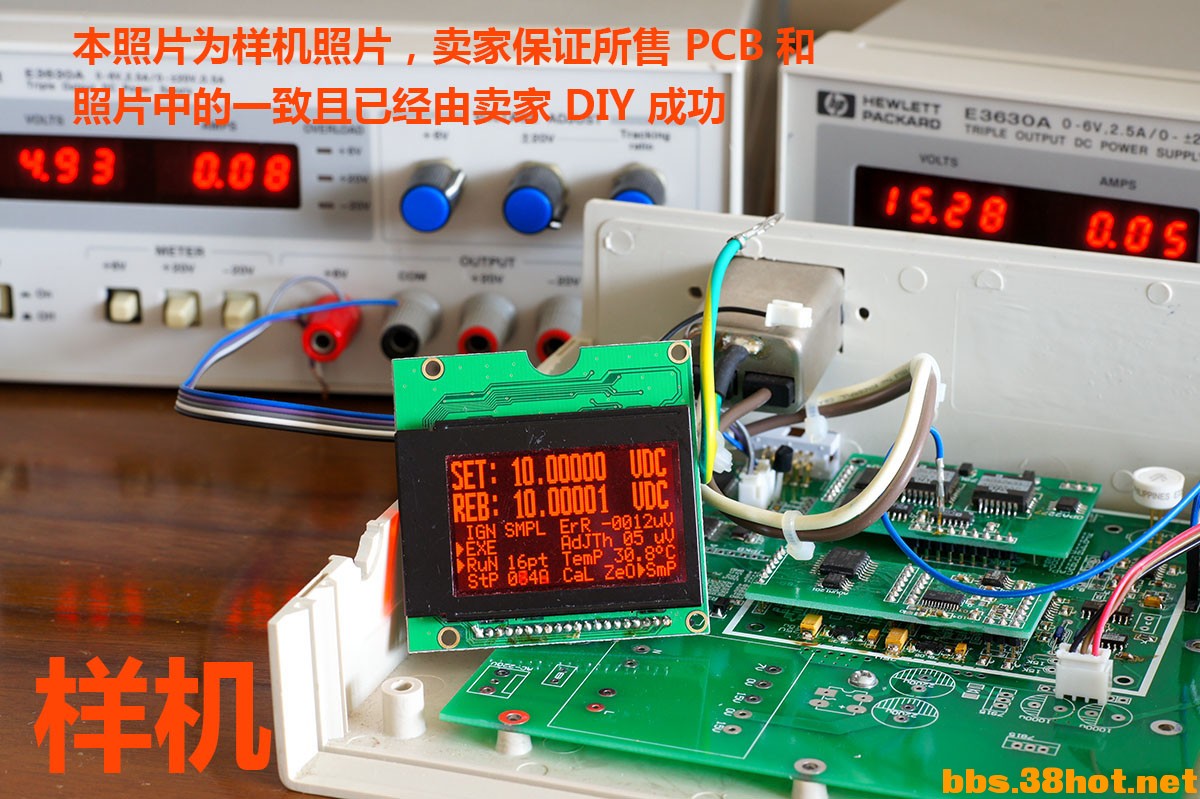

样机:

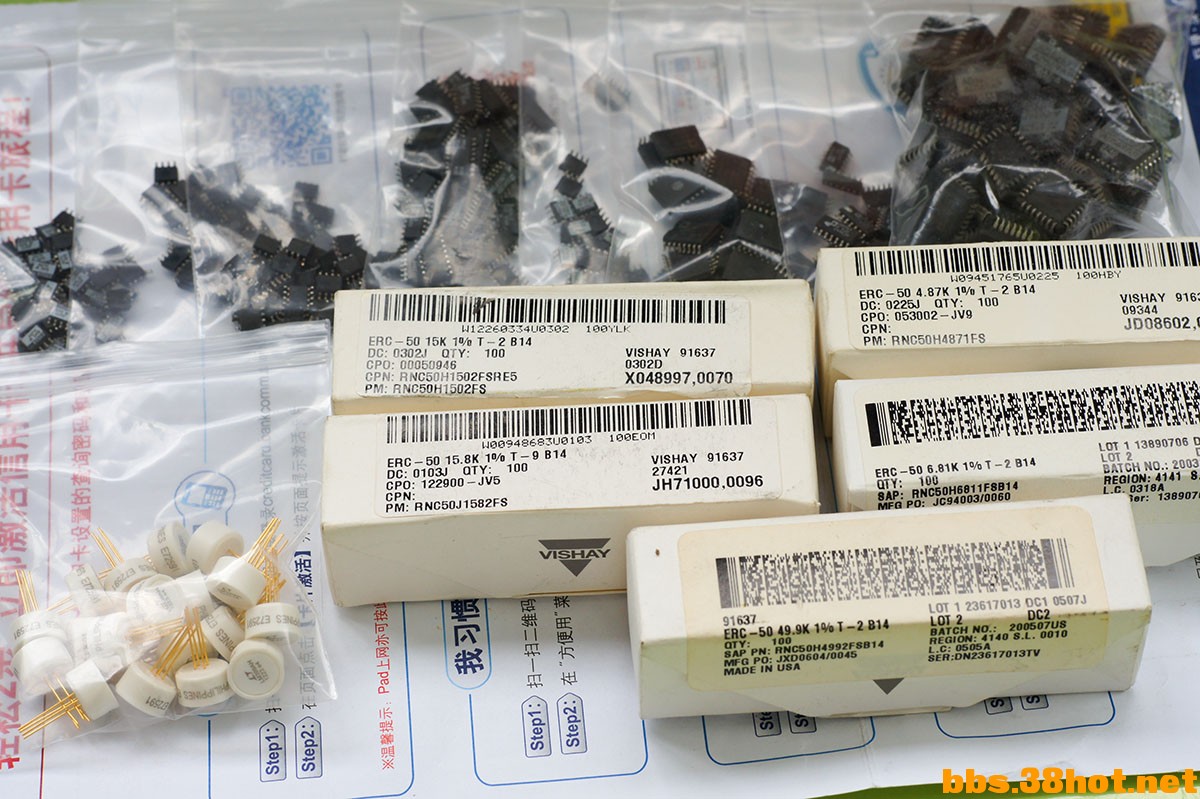

套件模拟部分元件,除了基准和电阻都是拆机的:

只有基准(LM399)是新的:

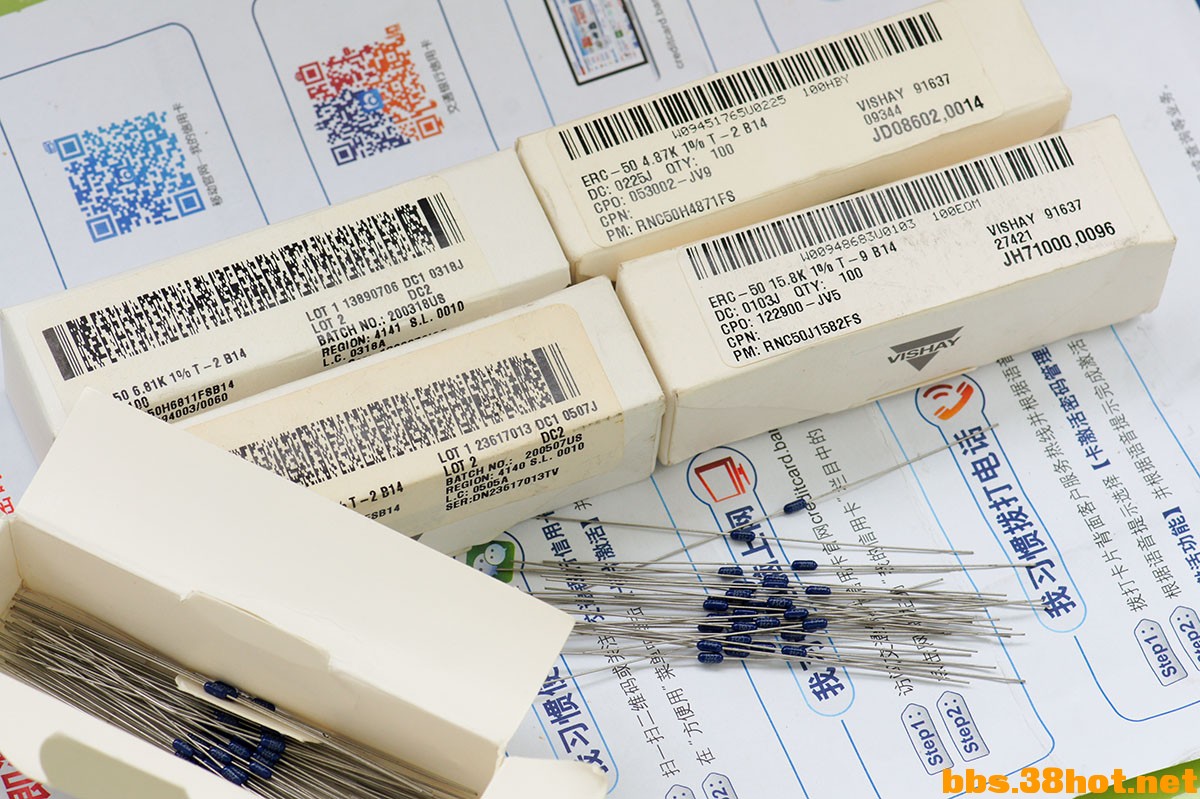

关键电阻为 Vishay RNC50 电阻:

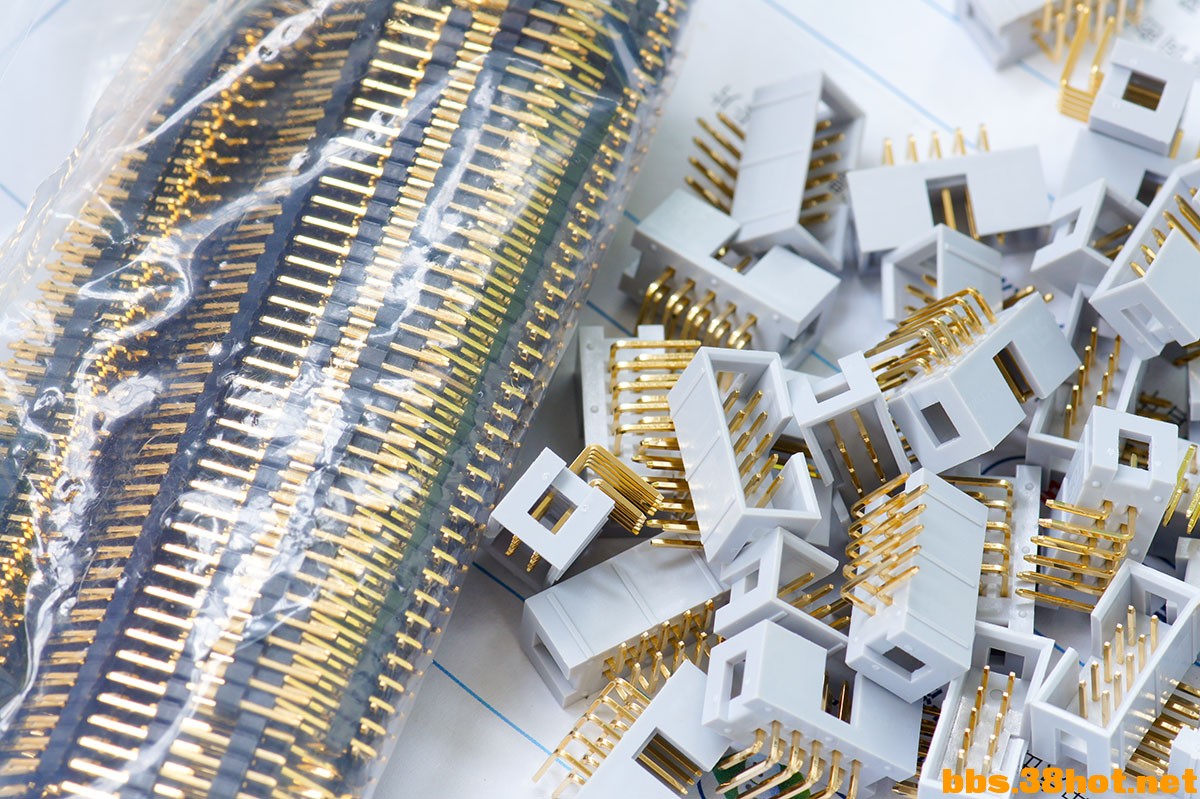

考虑到 DIY 寿命,接插件为 3U 镀金接插件:

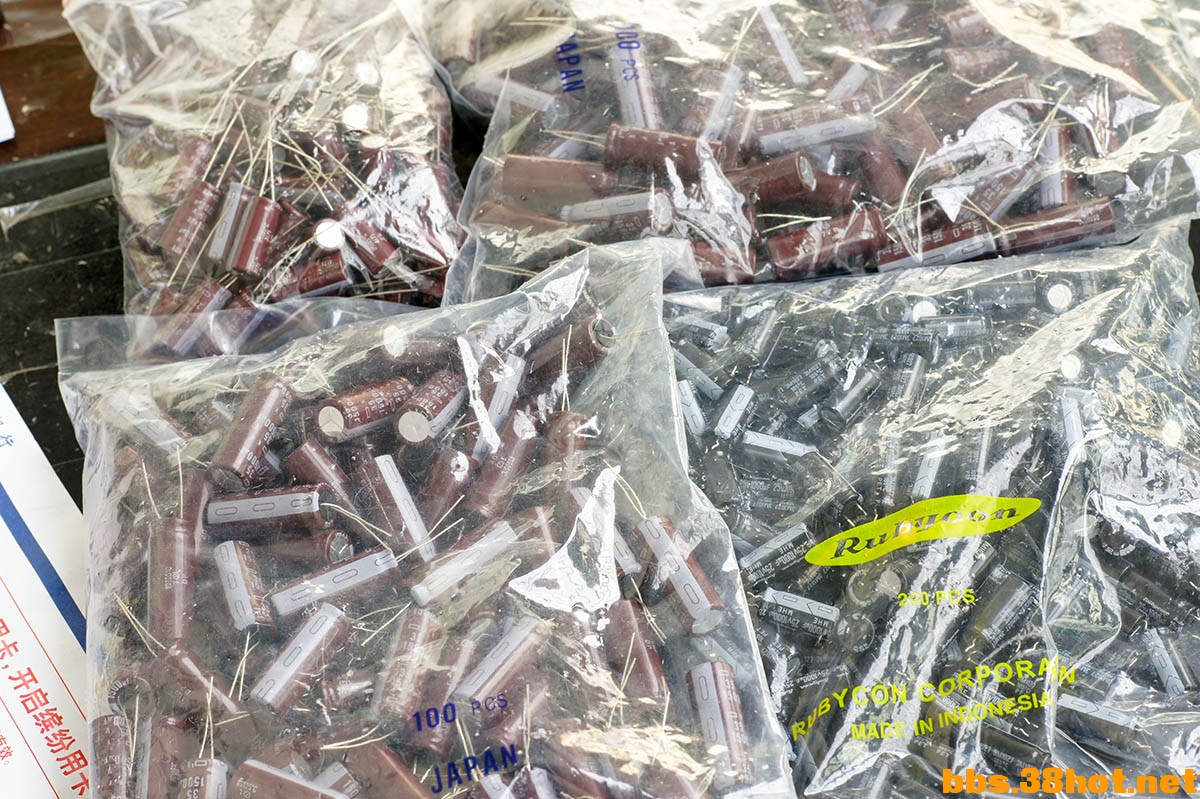

电解电容为日本化工和 Rubycon 电容:

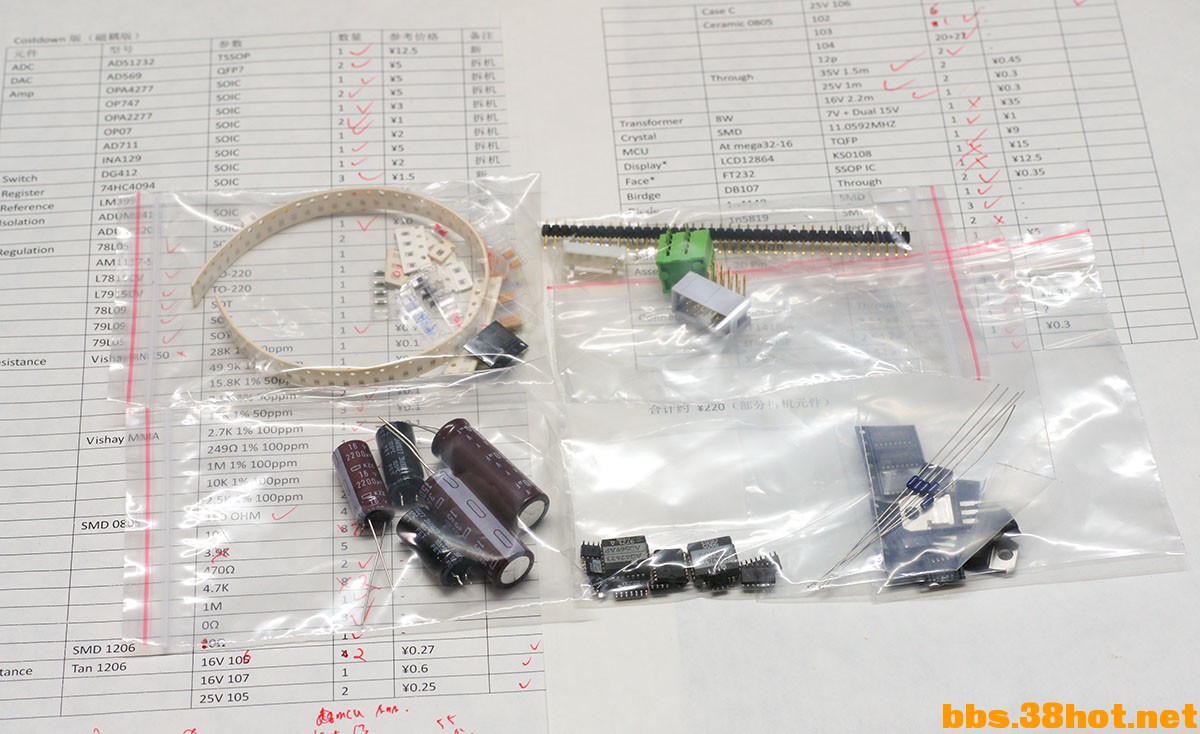

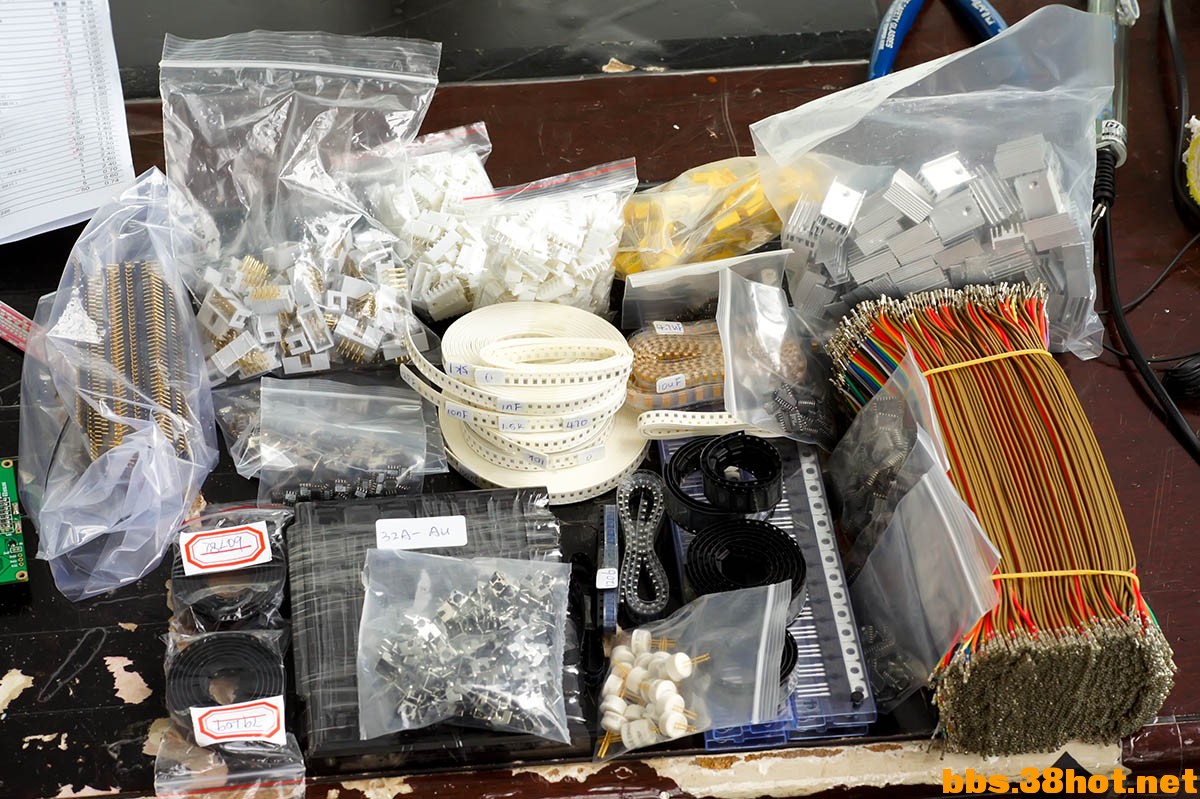

所有器件:

钦定的屏幕:




补充内容 (2015-6-20 11:44):
考虑到大多数人都选择了要屏幕和 USB 接口的套件,干脆把淘宝链接编辑成带屏幕和 USB 接口的 265 元套件,如果不需要的再另外和我联系吧。LM399 也可以不要,其余的就不定制了。
