U1273A、DT4282板子上的奇怪元件

两脚马 · 发表于 2016-4-24 14:16:24

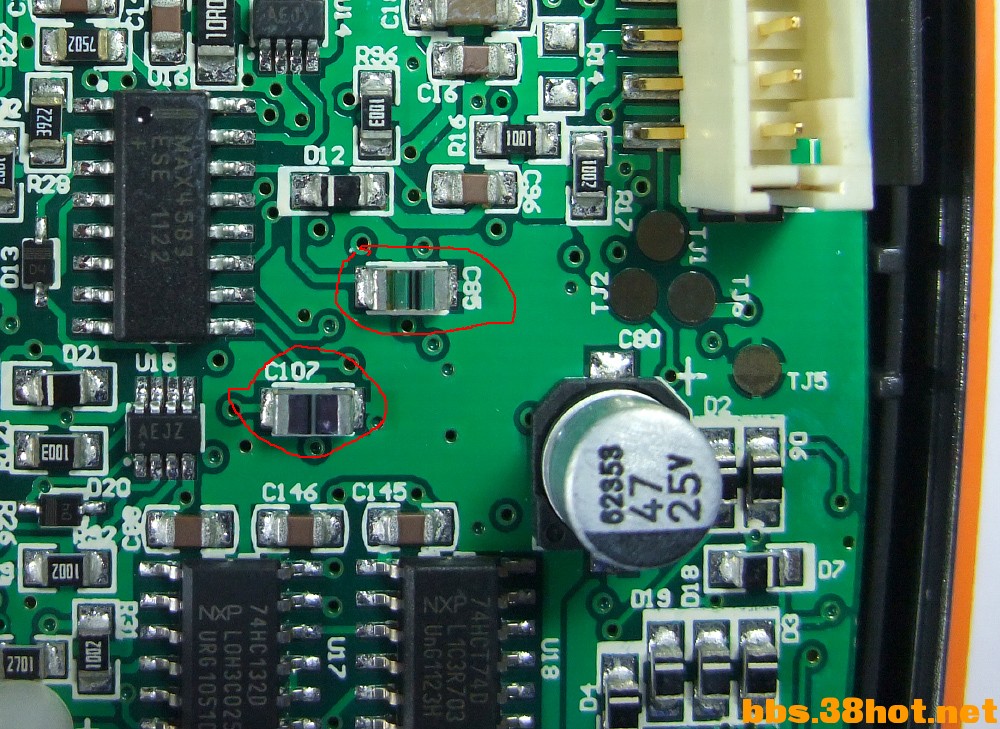

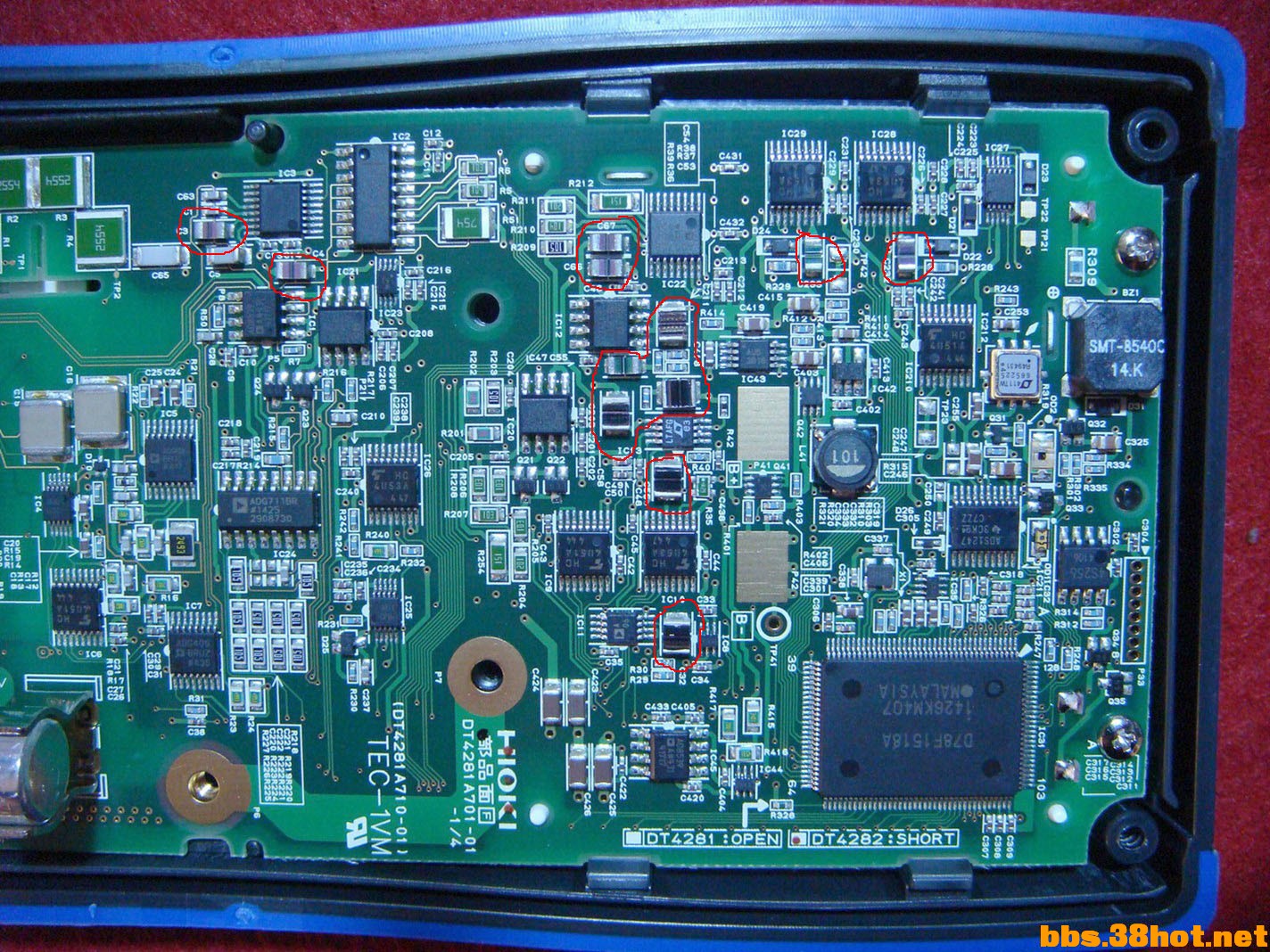

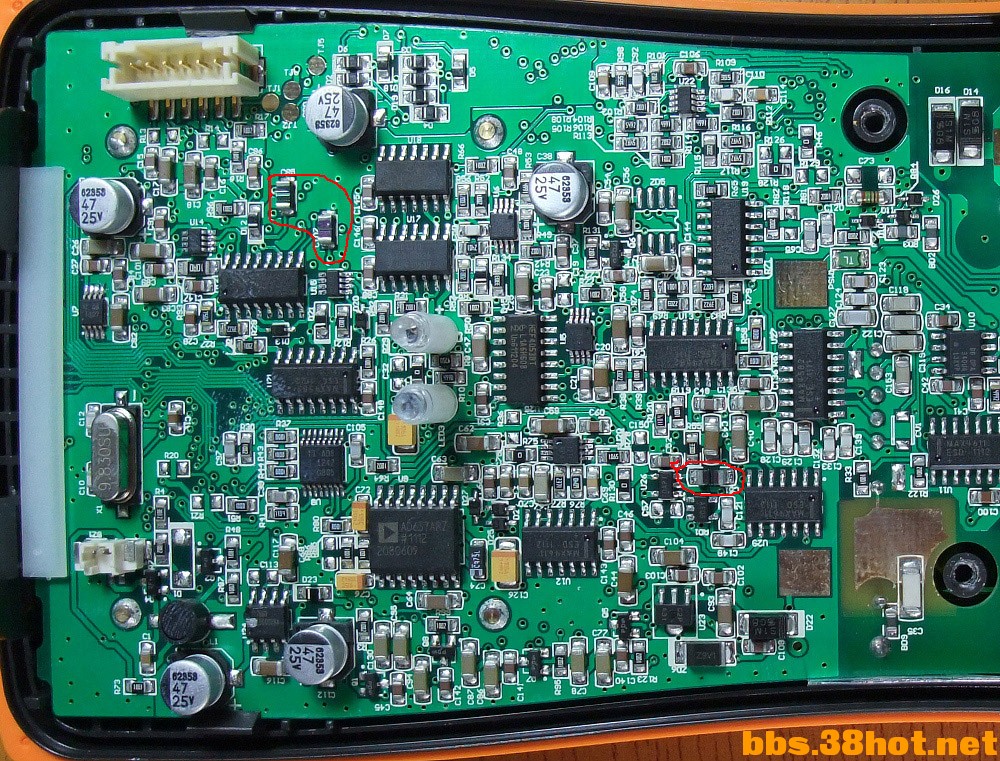

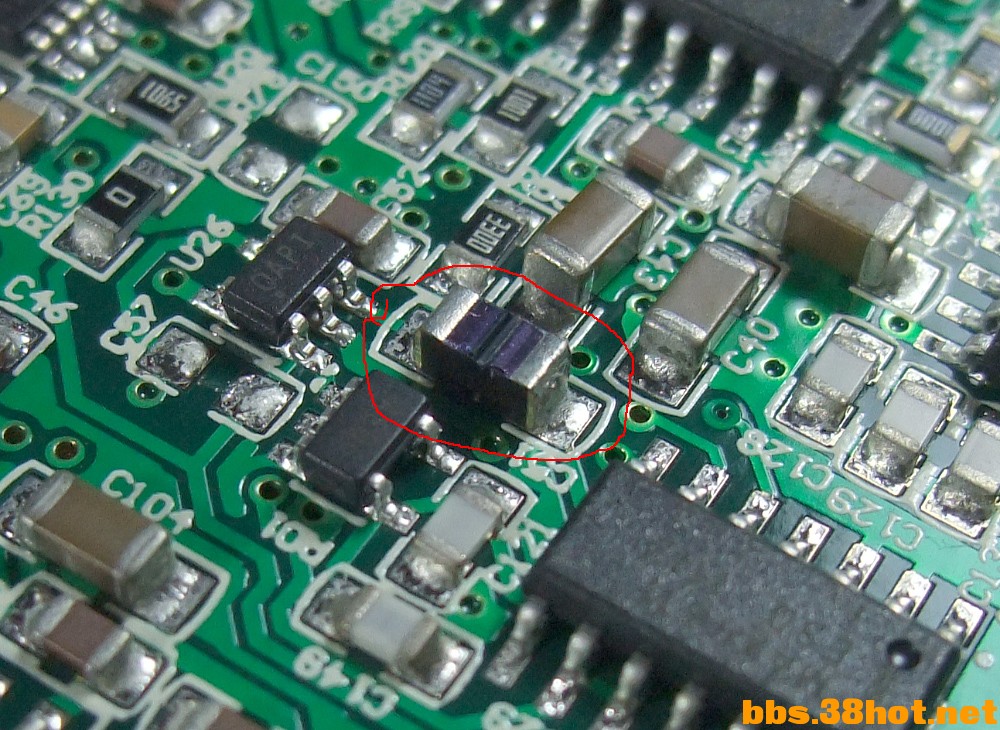

很少见的元件，外表的颜色随不同角度的光线而改变，看板子上的编号应该是电容器。

两脚马 · 发表于 2016-4-24 14:18:17

本帖最后由两脚马于 2016-4-24 15:09 编辑

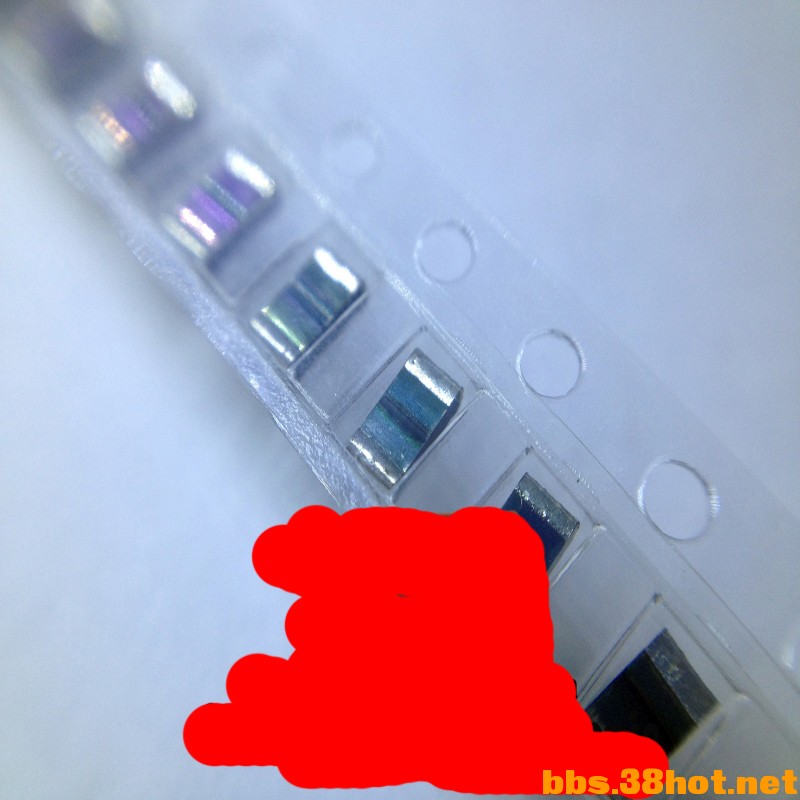

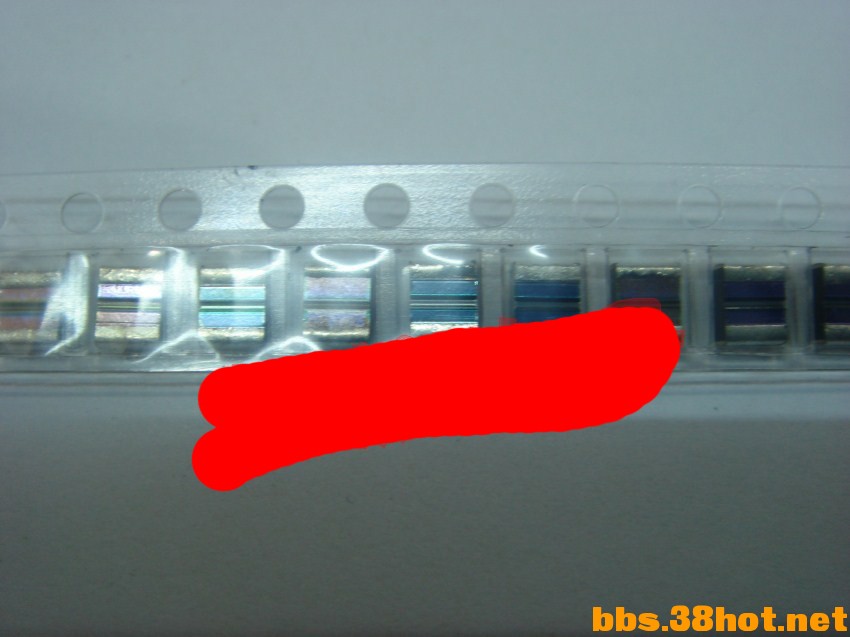

无意中在某宝上看到了类似的电容。

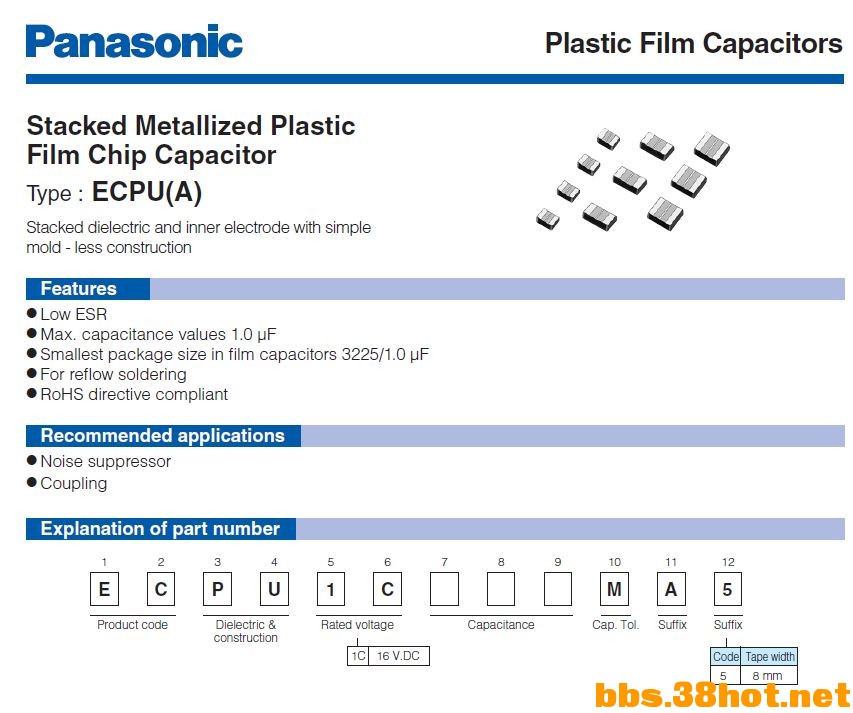

根据零件号搜索找到了松下的手册。
原来这电容全名叫【Stacked Metallized Plastic Film Chip Capacitor】，直接翻译过来是【叠层金属化塑料薄膜片电容器】，
翻译成【金属化塑料薄片叠层电容】比较通顺。
这电容的特点是体积小、介质损耗小、漏电小。

硬件实操 · 发表于 2016-4-24 14:50:06

个人乱估的是电容材料特殊的吧。

zxase258 · 发表于 2016-4-24 16:53:14

就是贴片薄膜电容

huchao · 发表于 2016-4-24 21:07:24

千层糕电容

qw66 · 发表于 2016-4-24 21:31:28

拆下来，看看。就知道了。

xyz_123 · 发表于 2016-4-24 23:06:19

比高介电常数的陶瓷电容稳定，零下几十度工作的电路可选它。

这货不好拆，温度稍高就熔成一坨了。

scoopydoo · 发表于 2016-4-25 04:09:28

本帖最后由 scoopydoo 于 2016-4-25 04:10 编辑

人家淘宝卖家都写得清清楚楚了，贴片薄膜电容，并不是啥稀罕玩意儿，只是因为价格高、体积大、耐热差，所以用的少 ......

longshort · 发表于 2016-4-25 06:07:00

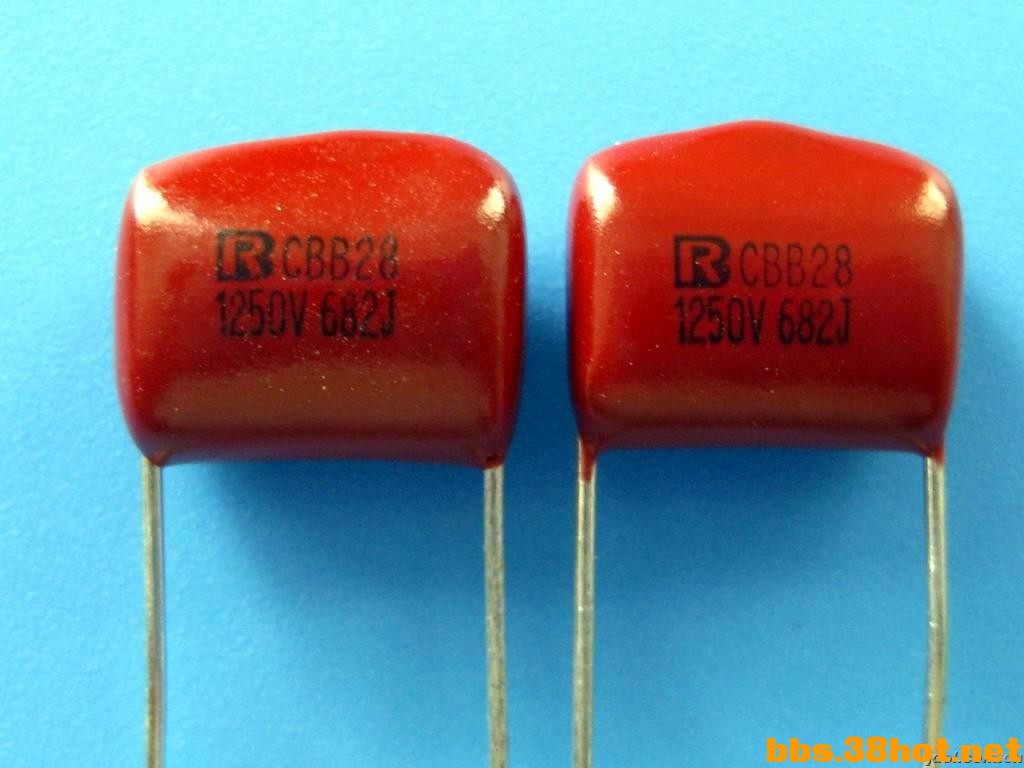

很普通的CBB贴片，用的多了。

两脚马 · 发表于 2016-4-25 11:51:30

硬件实操发表于 2016-4-24 14:50
个人乱估的是电容材料特殊的吧。

绚丽的色彩是【金属化薄膜】的颜色。

两脚马 · 发表于 2016-4-25 11:52:41

huchao 发表于 2016-4-24 21:07
千层糕电容

千层糕很贴切的比喻

两脚马 · 发表于 2016-4-25 11:56:47

qw66 发表于 2016-4-24 21:31
拆下来，看看。就知道了。

这电容是层叠式结构，外表貌似没有保护漆，估计拆解时一用力就散开了。

tian1043 · 发表于 2016-4-25 12:00:14

千层饼

两脚马 · 发表于 2016-4-25 12:08:55

xyz_123 发表于 2016-4-24 23:06
比高介电常数的陶瓷电容稳定，零下几十度工作的电路可选它。

这货不好拆，温度稍高就熔成一坨了。

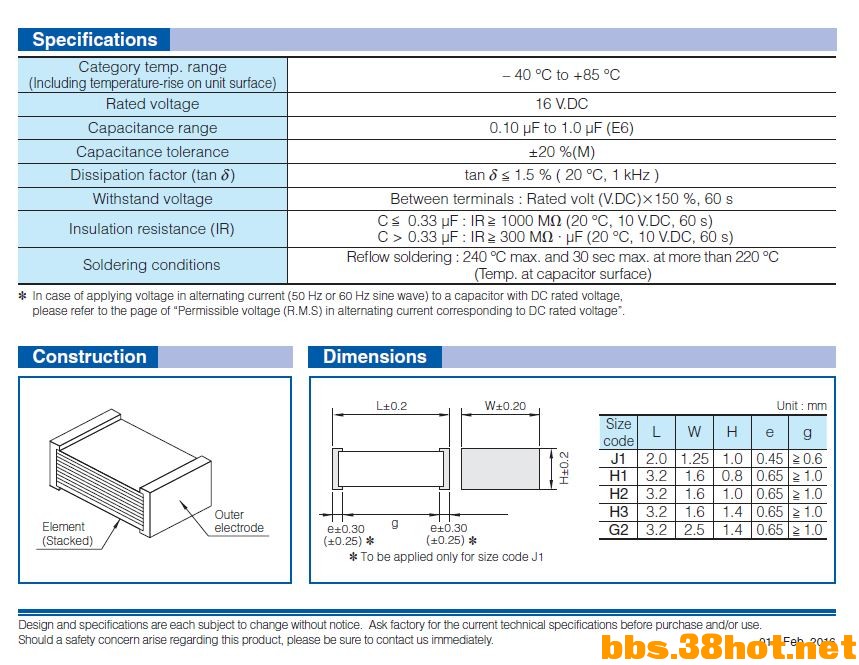

是的，手册上说使用温度范围-40℃至85℃。
塑料薄膜确实不耐高温，这货焊接温度不能超过240℃

两脚马 · 发表于 2016-4-25 12:15:03

scoopydoo 发表于 2016-4-25 04:09
人家淘宝卖家都写得清清楚楚了，贴片薄膜电容，并不是啥稀罕玩意儿，只是因为价格高、体积大、耐热差，所以 ...

体积大吗？是和相同容量的MLCC比较吗？

两脚马 · 发表于 2016-4-25 12:24:10

longshort 发表于 2016-4-25 06:07
很普通的CBB贴片，用的多了。

看来是我孤陋寡闻、少见多怪了。。。。。

不知这种常见的CBB电容内部是不是层叠式结构？

longshort · 发表于 2016-4-25 16:31:45

两脚马发表于 2016-4-25 12:24
看来是我孤陋寡闻、少见多怪了。。。。。

不知这种常见的CBB电容内部是不是层叠式结构？

插脚式的都是卷绕结构。

longshort · 发表于 2016-4-25 16:33:31

两脚马发表于 2016-4-25 12:08
是的，手册上说使用温度范围-40℃至85℃。
塑料薄膜确实不耐高温，这货焊接温度不能超过240℃

拆焊不超过4、5秒问题不大，我经常用，没见损坏的。

hgjdwx · 发表于 2016-4-27 23:18:06

上面很多人都说了，这种电容很普通，价格也不高，看楼主的图片也就1元一只，
就这样289还要从牙缝里节省，连这两个电容也换成陶瓷的了，真会过日子啊！

https://bbs.38hot.net/forum.php?mod=viewthread&tid=147653&highlight=%CB%F5%CB%AE

两脚马 · 发表于 2016-4-28 13:28:09

hgjdwx 发表于 2016-4-27 23:18
上面很多人都说了，这种电容很普通，价格也不高，看楼主的图片也就1元一只，
就这样289还要从牙缝里节省， ...

福禄克的电容确实缩水了。

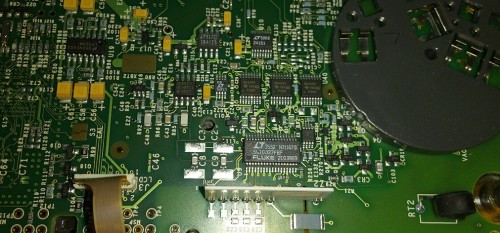

还有一个细节注意到了吗？福禄克289板子上大量使用钽电容。
日置DT4282没有使用钽电容，滤波、退耦用的是MLCC。
我的分析，钽电容的缺点是受到电压、电流冲击后极易失效燃烧，万用表在使用时可能会受到高压冲击，高压一旦窜入低压电路钽电容极易燃烧。DT4282比289晚推出，估计是后来安全标准提高了， 4282设计时对安全方面更严格，所以日置DT4282没有一颗钽电容。

感兴趣的童鞋可以去搜一下关键词【钽电容燃烧】

power88866 · 发表于 2016-5-13 00:09:23

sheyvde · 发表于 2017-8-7 20:27:52

不知和钽电容比怎么样

sheyvde · 发表于 2018-1-21 20:01:33

看用料还是安捷伦好，安捷伦上全是固态电容和钽电容

sheyvde · 发表于 2018-2-2 19:37:28

4282内部太复杂

sheyvde · 发表于 2018-2-3 18:34:40

Aoms_徐举报老爸跟我说他偷偷打麻将赢了点钱，准备给我妈买件外套，他自己在商场看中了两款，一款三百八，一款六百八，我说买六百八的呗，老爸说买六百八的钱不够。“差多少，我给你补上。”老爸把手里皱皱巴巴的钱递给我：这是八十，买哪件你做主

sheyvde · 发表于 2018-3-5 14:32:23

刚入手一块，期待已久
