高精度仪表用基准图片欣赏--逐渐添加!(2011.10.17更新)

  [复制链接]
发表于 2009-10-1 01:38:07 | 显示全部楼层 |阅读模式
如果你手上有清晰的高精度仪表用电压基准图片,也欢迎在这里发布!如有错误,敬请指正!!~~~~~~~~
一、使用LTZ1000的基准

1、Datron 1281内部基准图片


2、HP3458A的内部基准图片

3、Datron1271

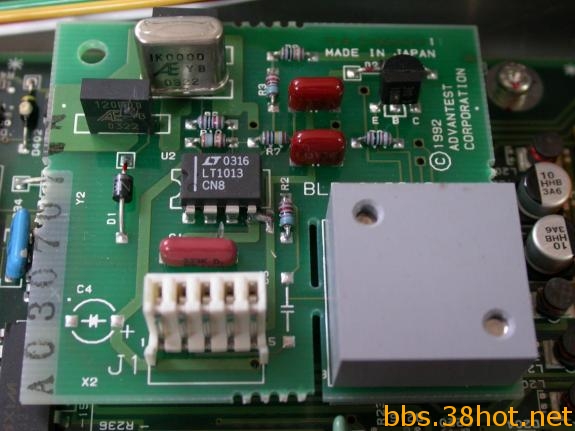

4、爱得万6581的基准
发表于 2009-10-1 01:41:03 | 显示全部楼层
坐上沙发等。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2009-10-1 02:00:11 | 显示全部楼层
二、使用LM399的基准
1、HP3456A基准图片



2、未知仪器上的基准


三、使用SZA263的基准
1、FLUKE8520A基准
回复 支持 反对

使用道具 举报

 楼主| 发表于 2009-10-1 02:00:18 | 显示全部楼层
四、使用二极管或其它类型的基准
1、Datron 1071使用1N829

2、Datron1061基准,看来和1071差不多。


下面这张忘了是哪个表上的?好像是Datron1061
回复 支持 反对

使用道具 举报

发表于 2009-10-1 08:38:06 | 显示全部楼层
[s:30]  [s:30]
回复 支持 反对

使用道具 举报

发表于 2009-10-1 08:55:20 | 显示全部楼层
先占个位置


我的1281的一对基准。可惜拆不开。1281的指标是3ppm,分配给基准的指标大约是1.5ppm到2ppm

我的1281的一对基准。可惜拆不开。1281的指标是3ppm,分配给基准的指标大约是1.5ppm到2ppm



5440B内部的一对263串联组成14.5V基准。本身内部指标控制在3ppm,分配给这基准的指标是1ppm

5440B内部的一对263串联组成14.5V基准。本身内部指标控制在3ppm,分配给这基准的指标是1ppm


另外一个5440B的一对基准。不知为什么,其中一个263也是被涂黑

另外一个5440B的一对基准。不知为什么,其中一个263也是被涂黑


Fluke335D里面的基准,一定是第一代的参考放大器,恒温的,德州仪器做的!

Fluke335D里面的基准,一定是第一代的参考放大器,恒温的,德州仪器做的!

335D的电路图,1972年版,这个电路,在Fluke后续的使用中一直没有什么改变

335D的电路图,1972年版,这个电路,在Fluke后续的使用中一直没有什么改变

对比一下我国最新的固态电压基准检定规程(新到还没有被审批下来)

对比一下我国最新的固态电压基准检定规程(新到还没有被审批下来)


这是1969年出版、1971年改编的335A的手册里的基准,可以看到,还不是参考放大器。因此可以说,参考放大器是

这是1969年出版、1971年改编的335A的手册里的基准,可以看到,还不是参考放大器。因此可以说,参考放大器是
回复 支持 反对

使用道具 举报

发表于 2009-10-1 09:57:33 | 显示全部楼层
PCB设计比较独特。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2009-10-1 11:50:36 | 显示全部楼层
Datron 1081的基准图片谁有?据说是4个1N829的!

Datron 1081的基准图片来了,那两个黑块里面就是四个二极管基准,二并二串!
回复 支持 反对

使用道具 举报

发表于 2009-10-1 18:06:53 | 显示全部楼层
[s:30]  [s:30]

那里可以打劫到..........
回复 支持 反对

使用道具 举报

发表于 2009-10-3 17:51:17 | 显示全部楼层
玩基准,这贴要留名啦.
回复 支持 反对

使用道具 举报
