万用表的诱惑------遭遇舒力强------7081

[复制链接]
发表于 2009-5-21 04:40:43 | 显示全部楼层 |阅读模式
这是很多年前上小学时的事了,每次和父亲上街,一转眼就找不到我了,但父亲知道我肯定是跑到附近电器商店里去看那些东西了,进了电器商店又总会久久不愿离去,看着那些红红绿绿的电阻电容,活动矿石,固定矿石,电子管,晶体管,耳机,喇叭--------,慢慢的自己省下些零花钱,开始买来一些书和零件,自己动手开始装矿石机,晶体管机,电子管机,这时开始接触到万用表。每次都会隔着柜台的玻璃,去看那神奇的盒子,去看那指针的摆动,到后来觉得没有万用表很多东西已经干不下去了,在那个年代万用的表价格,甚至是一家人全部的生活费,万用表成了可望而不可及的东西,到后来去废品站淘来旧表头,自己动手做了所谓的《万用表》,什么叫分辨率,什么叫精度,全然不知,不管咋说,有得用就不错了,似乎要跑题了。

随着这些年经济条件的好转,又有了些时间,重新又开始玩起这些东西,在没有加入基准群时,对精度已经开始有了些粗浅的认识,随着发烧温度逐渐的增加,指针表,数字表,3位半,4位半,5位半,6位半,7位半,已病入膏肓,这基准群,这38度发烧论坛。。。。。害人。。。。哈哈。。。。。

在这里结识了很多新朋友,学到了很多以前没有学到的知识,感到十分欣慰,充实了自己的生活。

曾经看过当年老大要卖7081的经过,又看到THY介绍世界上第一款8位半表,对7081有了初步的认识,非常巧的就是几天前,有幸见到此宝,品相不错,心中立刻有了一种冲动,一定要拥有一块8位半的表,就这样把7081请回了家。
 楼主| 发表于 2009-5-21 04:41:29 | 显示全部楼层
我相信,不管是男人还是女人,都会对造型完美,色彩搭配合理,让人眼前一亮的东西,过目而不忘。那么舒力强-7081-就属于这一类,起码我是这样给他下的的定论。

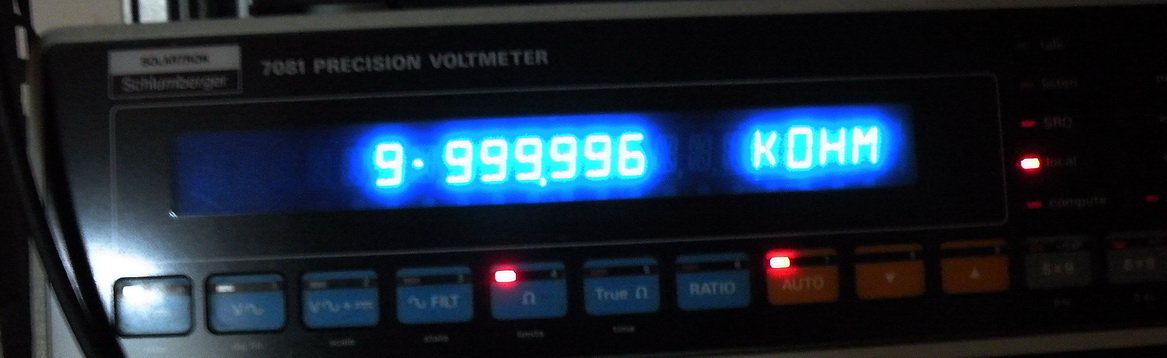

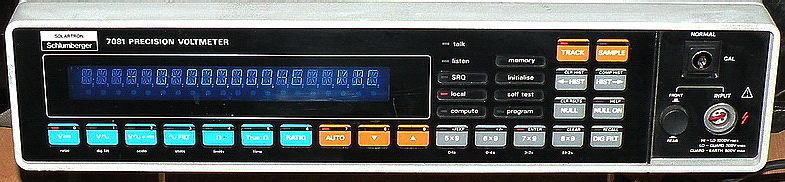

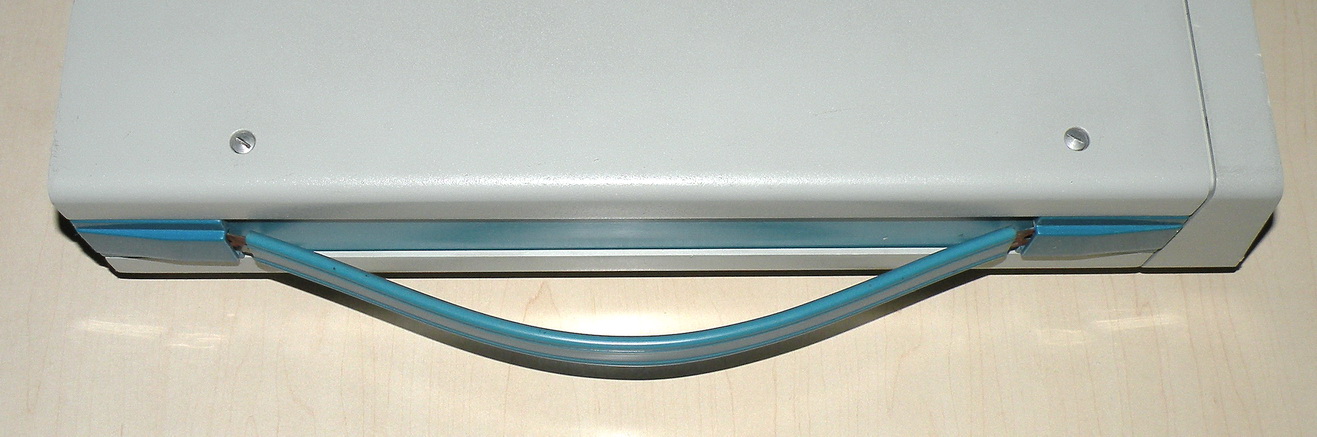

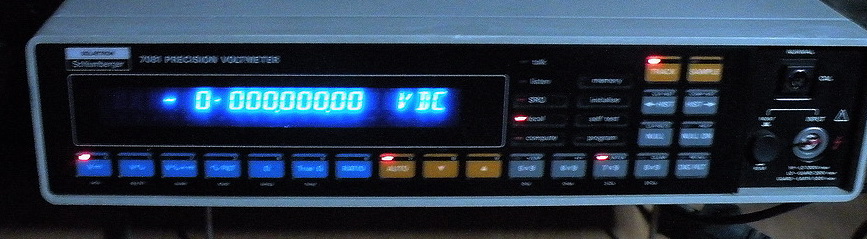

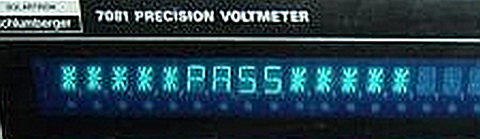

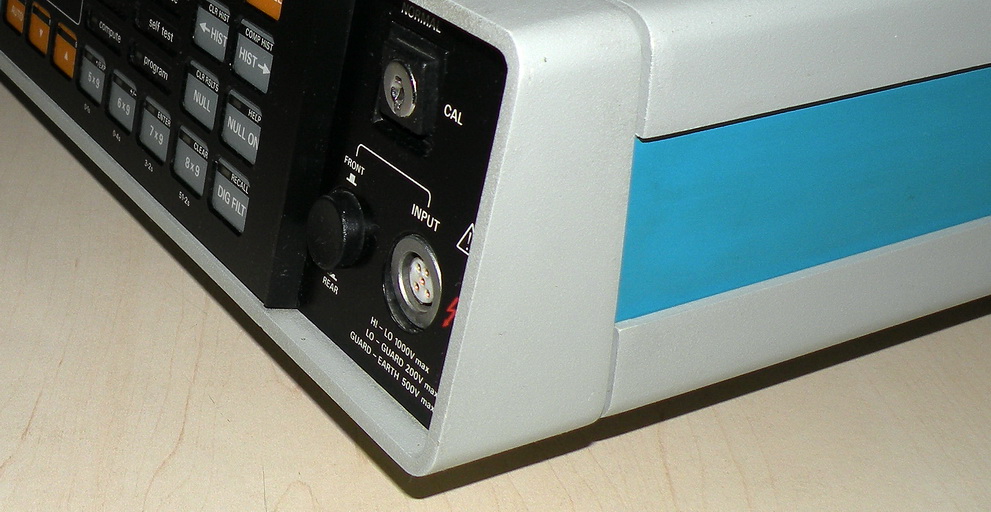

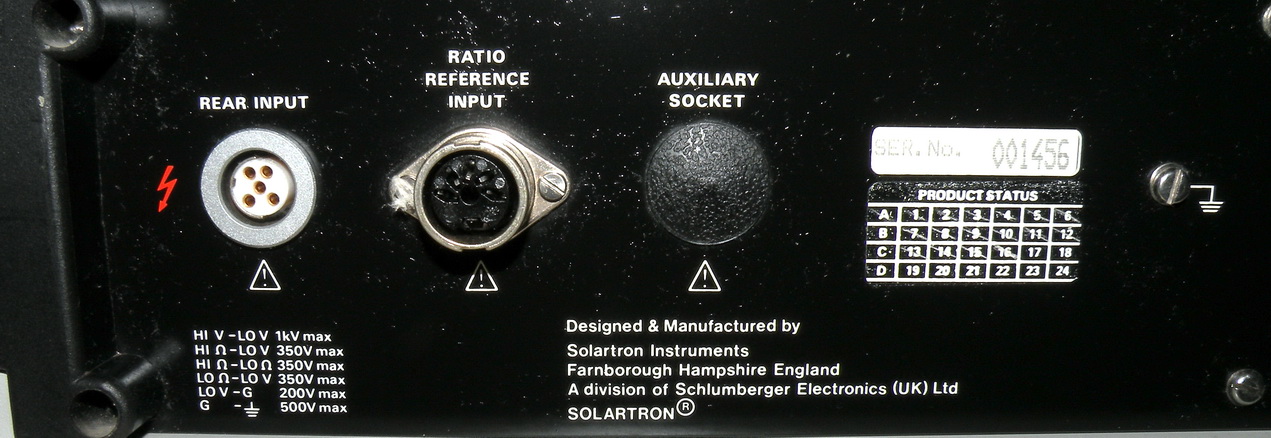

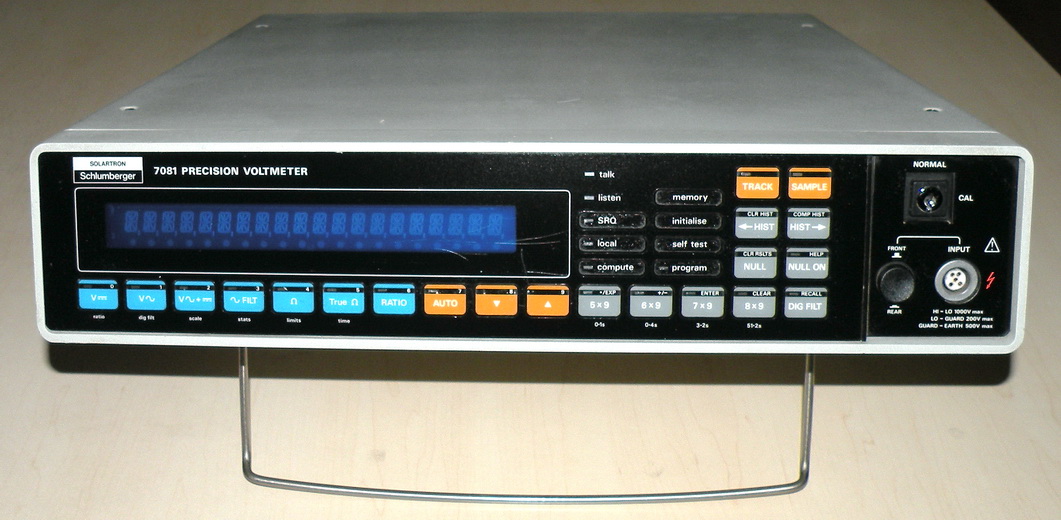

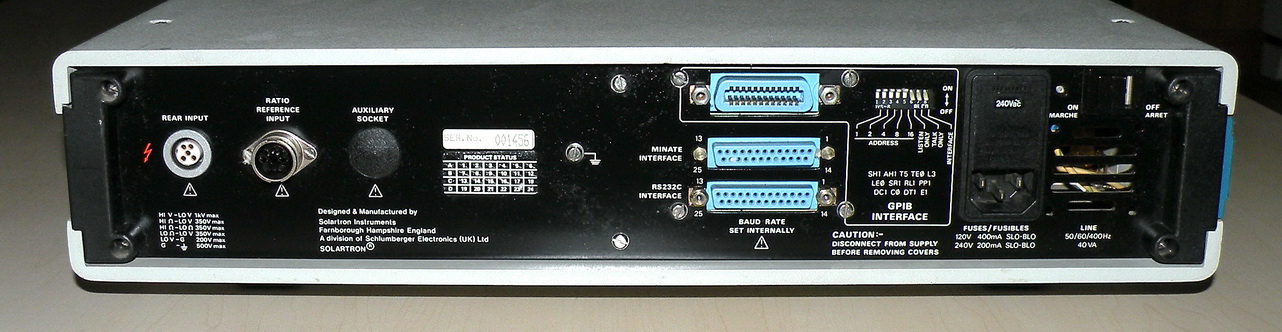

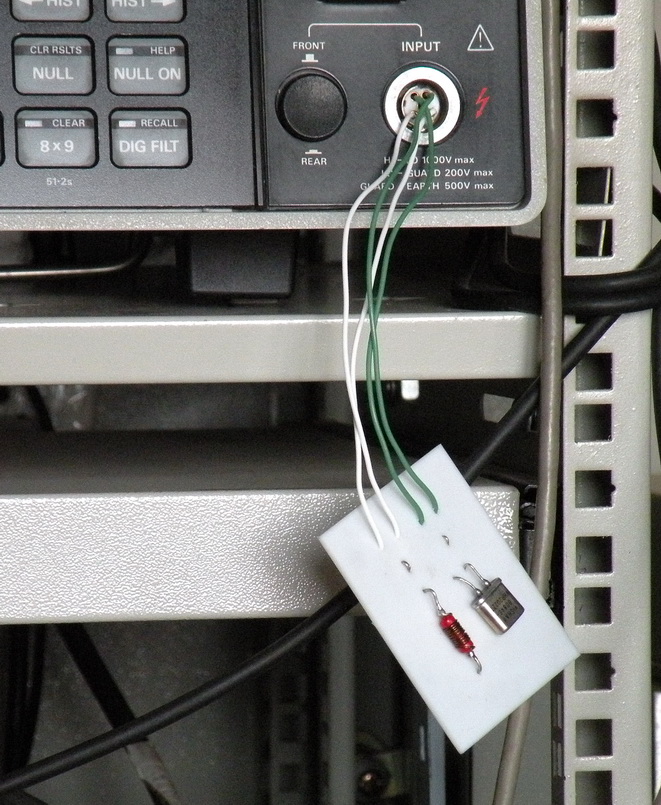

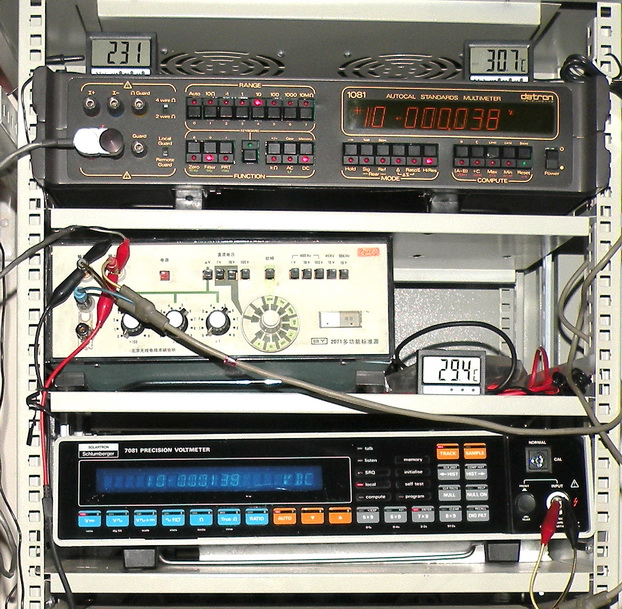

浅灰白色的外壳,配以天蓝色的腰线。主色调为黑色的面板,给人一种时尚的感觉。机身的纵向处理成圆角,前面板略有斜度,配有4种颜色的薄膜开关,用以区分不同的功能,开关同样处理成圆角,面板上没有传统接线柱的凸起,而用一个5芯插座代替,其设计目的是为了更好的减少低热电势,冷蓝色VFD显示屏,会在枯燥繁杂环境中给人一分宁静,整个面板设计简洁大方,完全没有那种工业产品的传统造型,却明显带有一种后工业时代产品的气息,我想当初这块表的造型设计,一定是一群年轻人,从它的出现到今天已有近26年历史了,可用现代的眼光看上去,它仍然光鲜时尚。
更多图片 小图 大图
组图打开中,请稍候......
回复 支持 反对

使用道具 举报

 楼主| 发表于 2009-5-21 04:41:52 | 显示全部楼层
现在回过头在想,见到7081的那一瞬间,激动,兴奋,再仔细想也有点后怕。  一块数字表,尤其是一块高位数字表,其关键是稳定性表现如何,准不准那是次要的,这是买二手表的人,最关心的问题,这块7081究竟咋样,不得而知,只知道开关机,通电显示,也不可能在卖家那里测试几个小时,更何况这表咋用都不知道,当时电话THY简单的问了一下开关机显示,就这样抱着赌一把的心理,战战兢兢的把表请回了家。

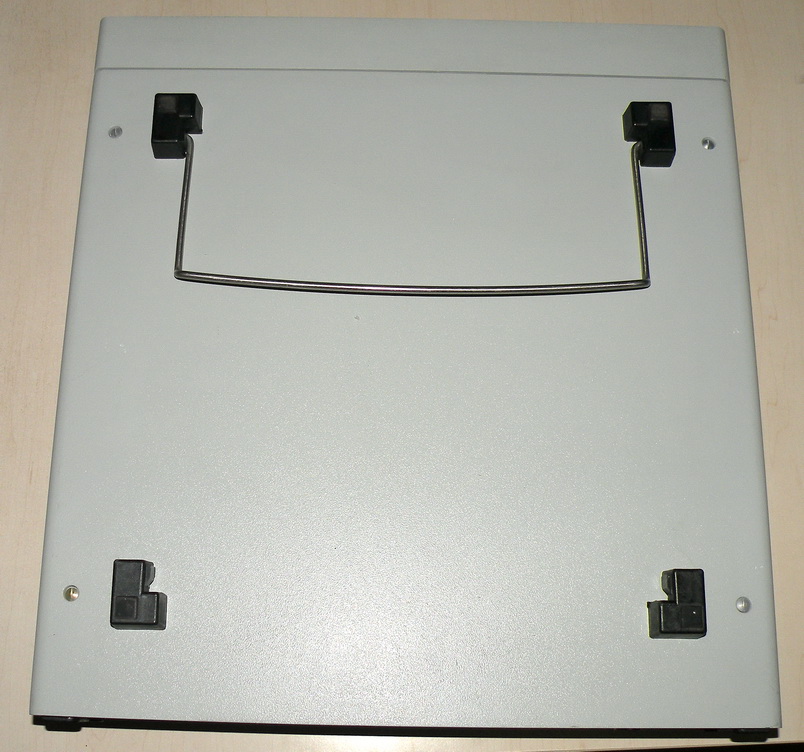

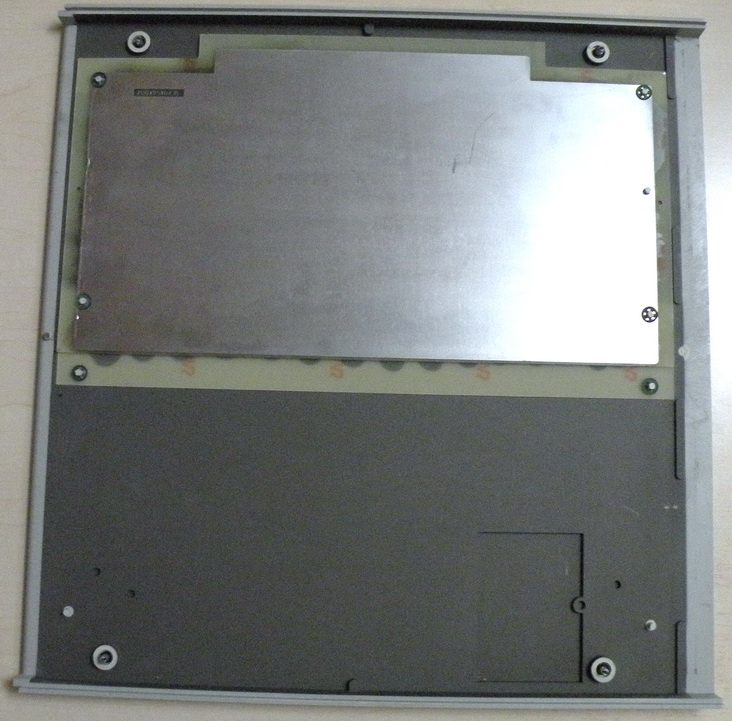

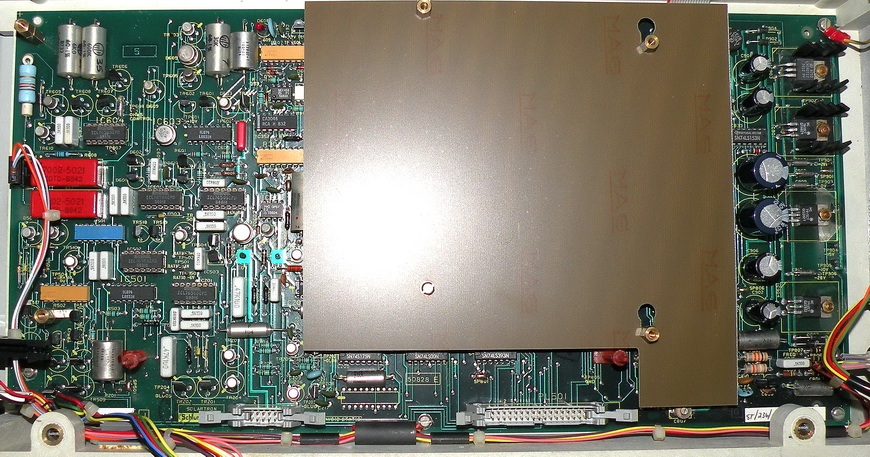

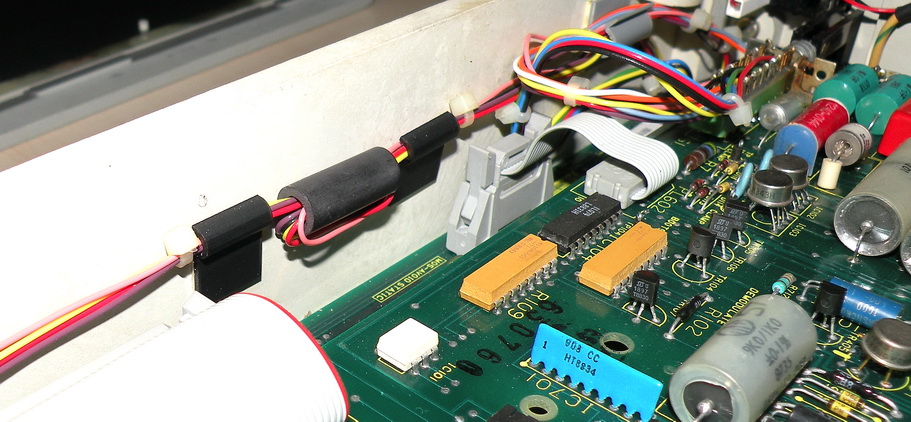

一般买了二手表,回来的第一件事,要洗脸,搞卫生,可这块7081原本就很干净,根本就不用洗脸,第二件事,打开机壳检查,上下共8颗螺丝,这个表的螺丝和一般的螺丝不同,设计的很巧妙,用一字改锥转90度就OK,非常方便,上下盖板内部喷涂有黑灰色的涂层,而且通过机身上一块弹簧铜片与其连接,这是类似金属壳的屏蔽层,在上盖板内又增加了一块铝板,其位置在模拟板的上方,同样也是通过一弹簧铜片与其连接,这样的目的是把模拟板更好的屏蔽。

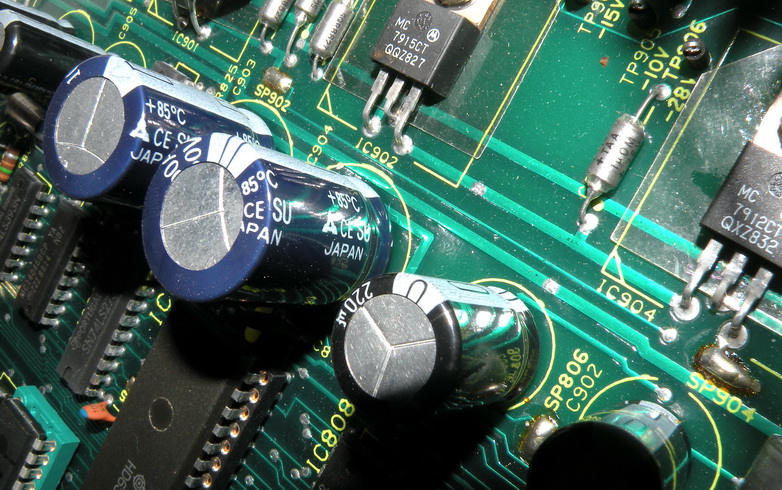

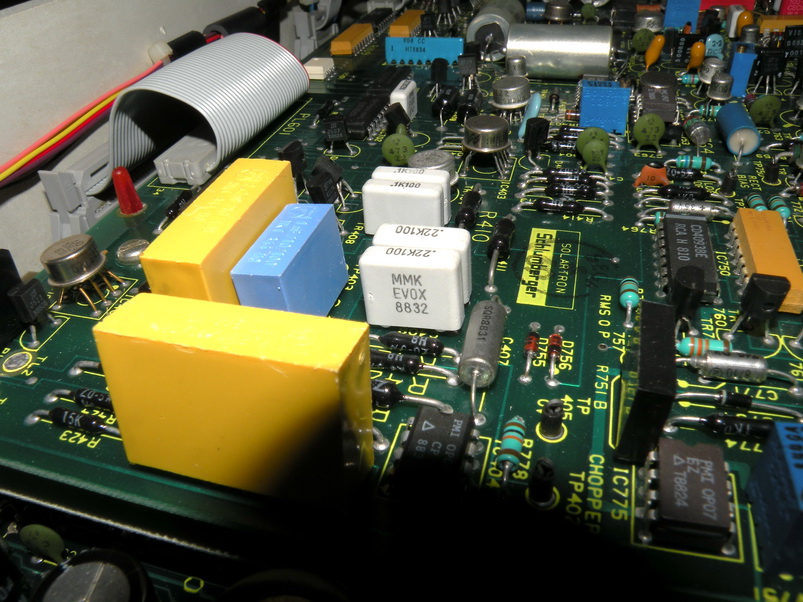

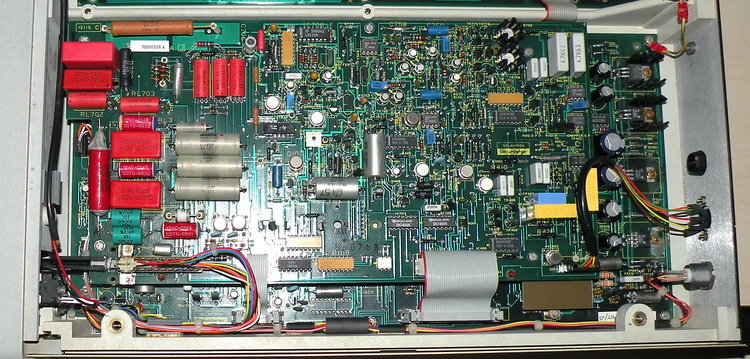

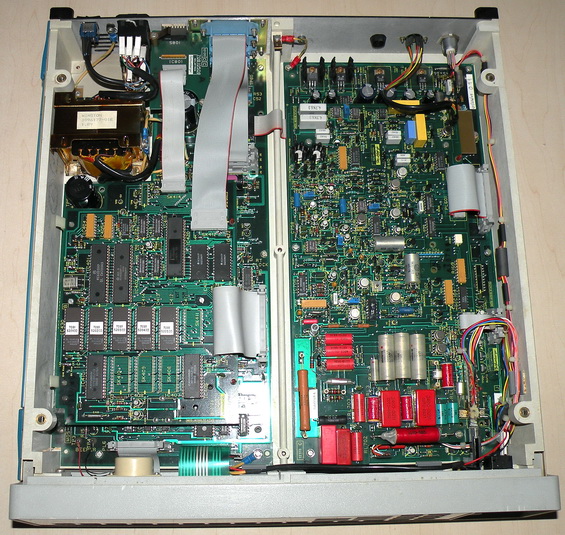

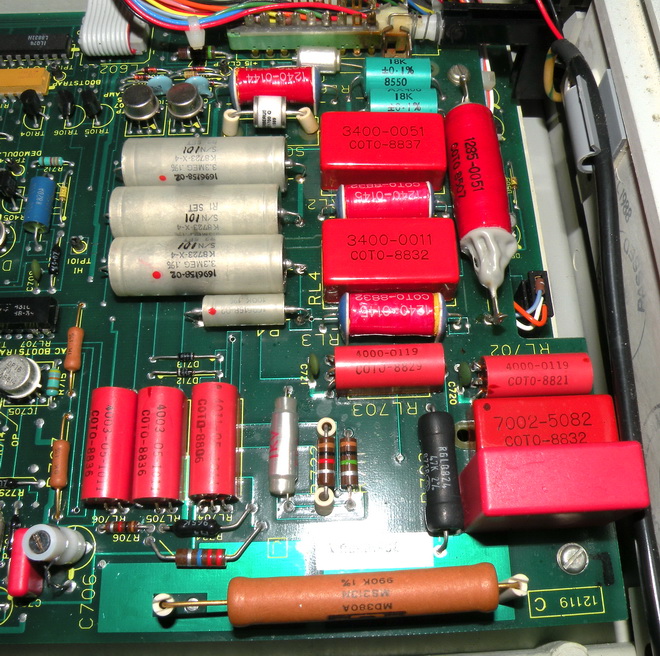

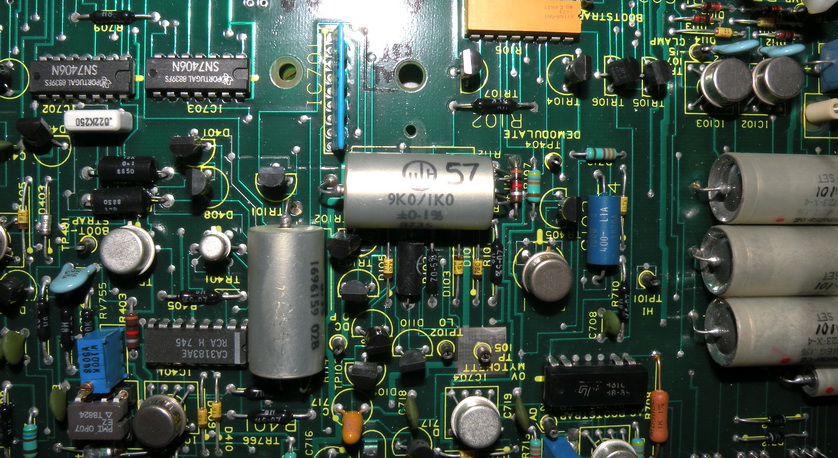

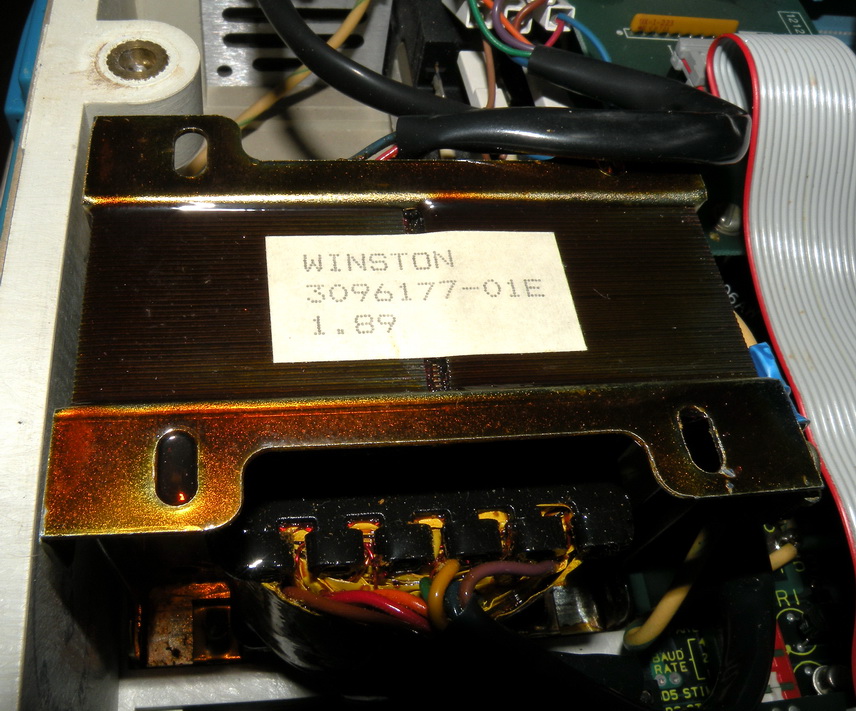

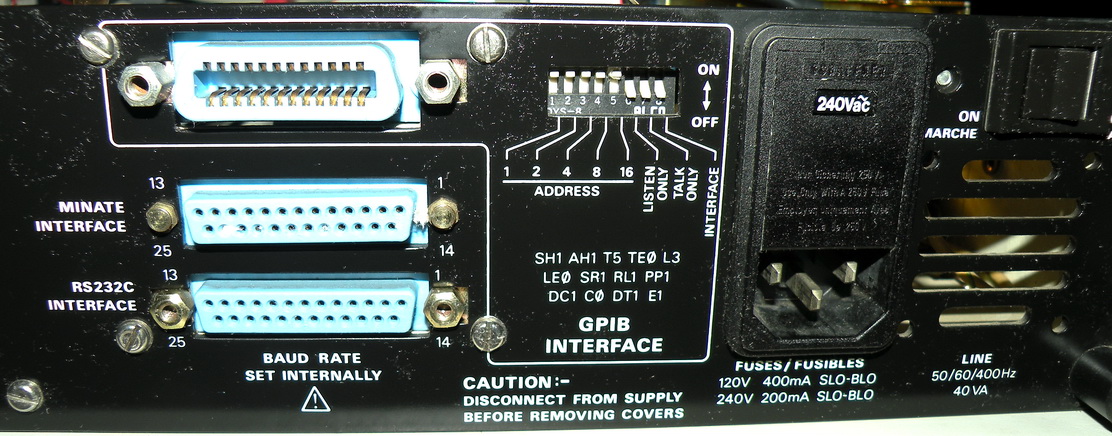

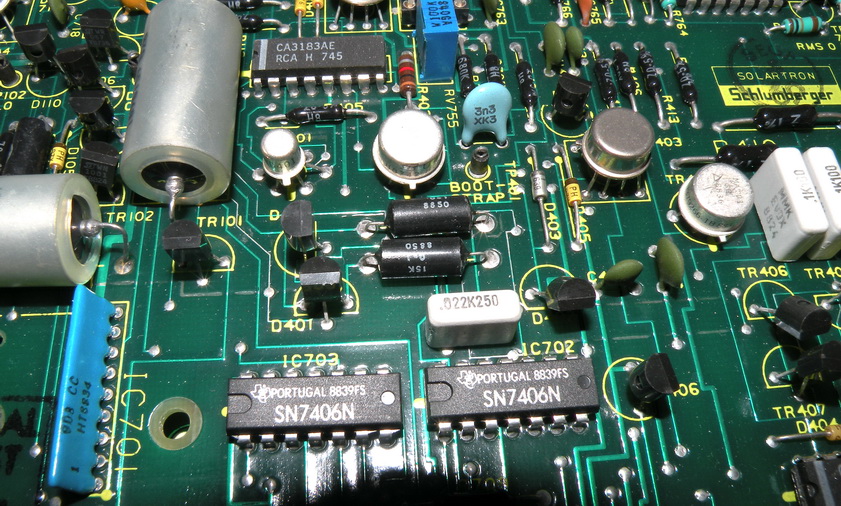

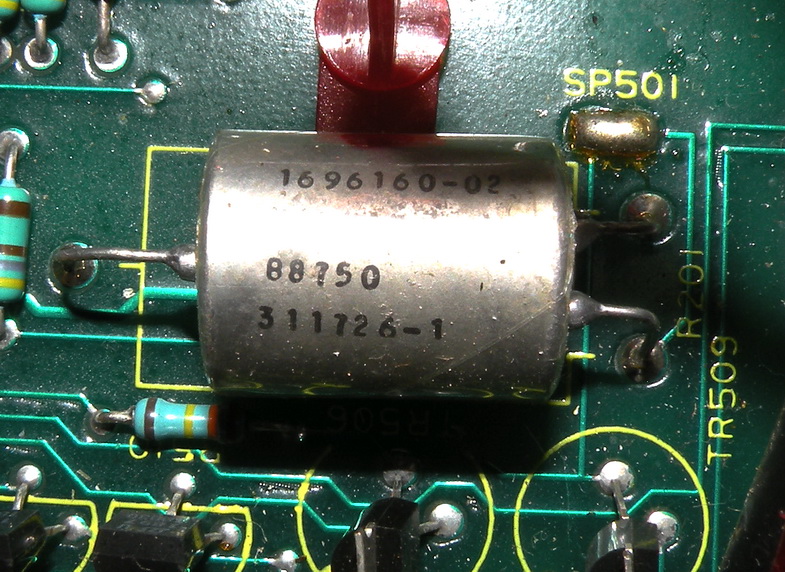

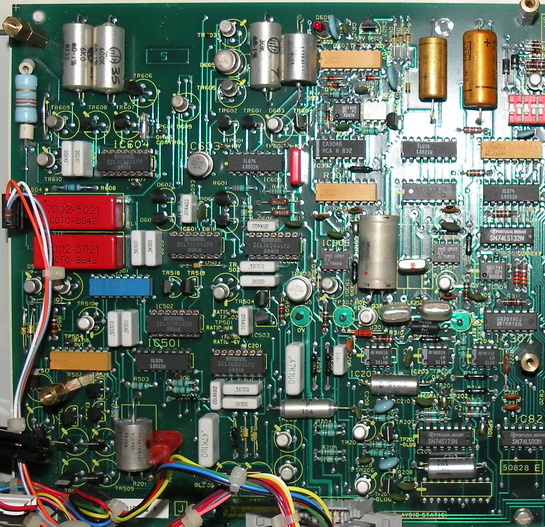

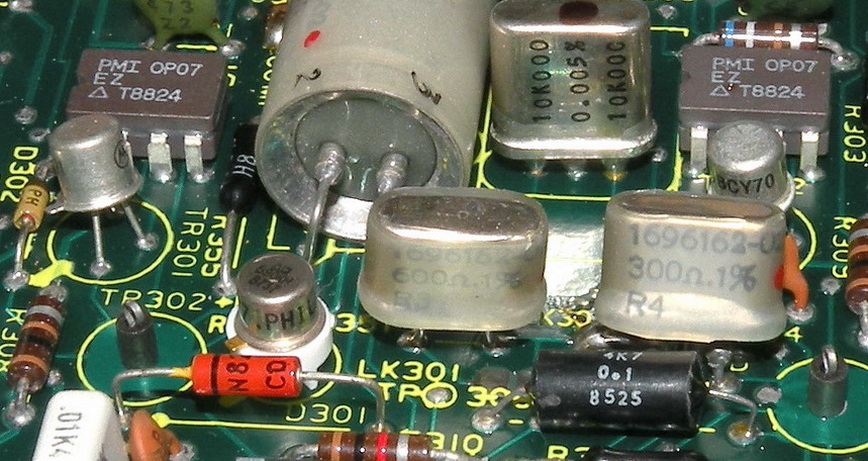

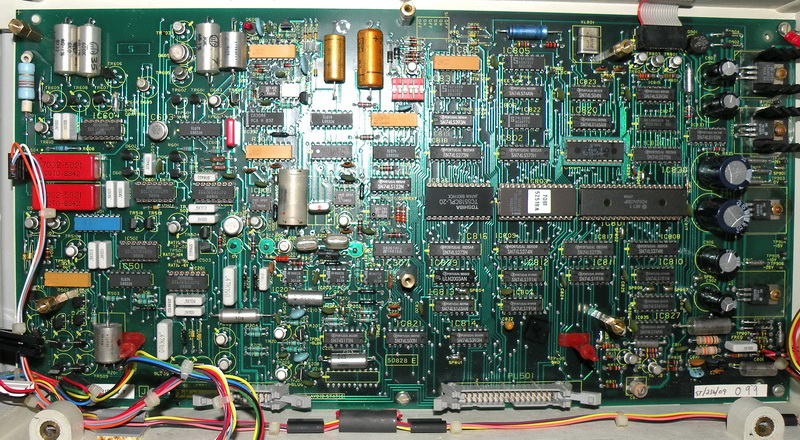

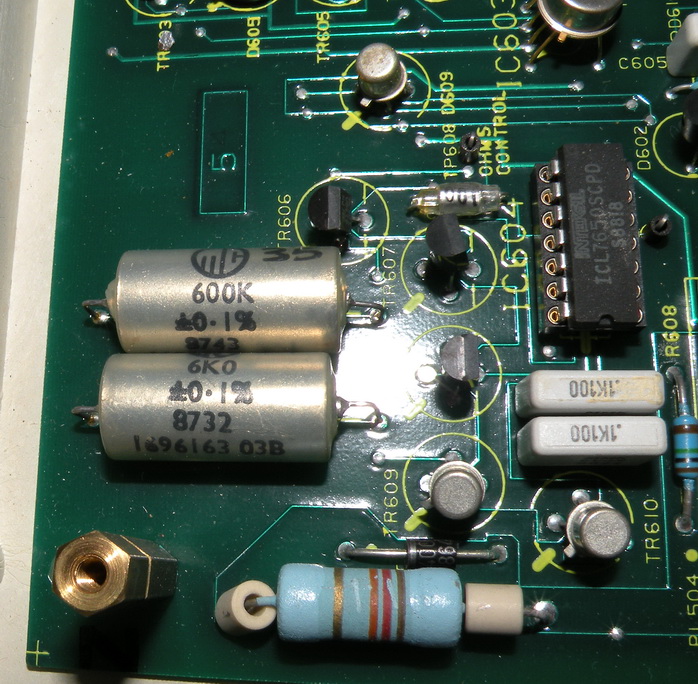

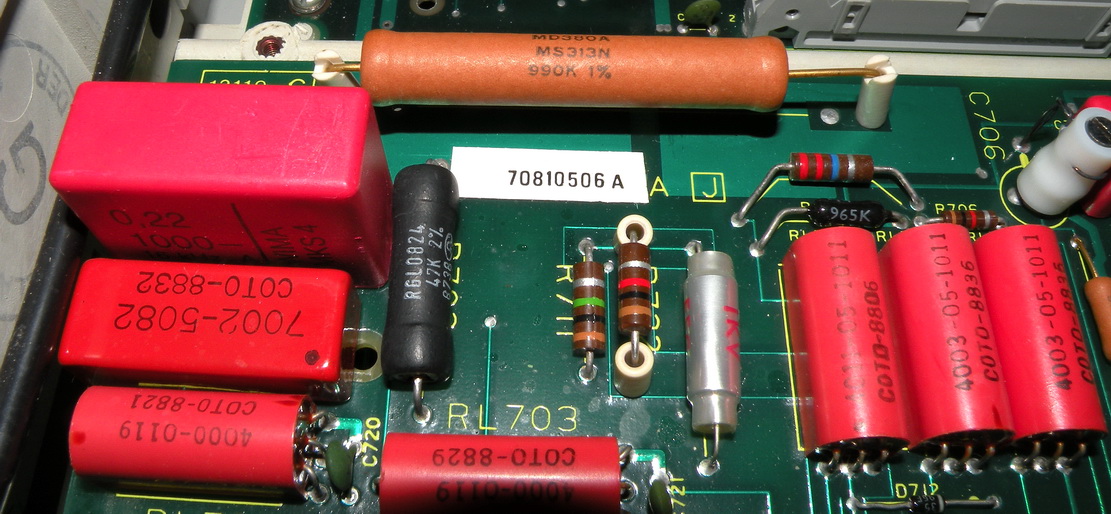

打开上盖,左面是数字板,分上下2层,左后是电源和GPIB部分,右面是模拟板,分上下2层,马上看到醒目的红色密封继电器,浅灰色的塑封块电阻,MC的绿壳和盼望已久的金封线绕电阻,甚至还出现了MC的金封线绕孪生电阻,看着这些十足的用料,对于玩基准人来说,是何等的过瘾。
更多图片 小图 大图
组图打开中,请稍候......
回复 支持 反对

使用道具 举报

 楼主| 发表于 2009-5-21 04:42:21 | 显示全部楼层

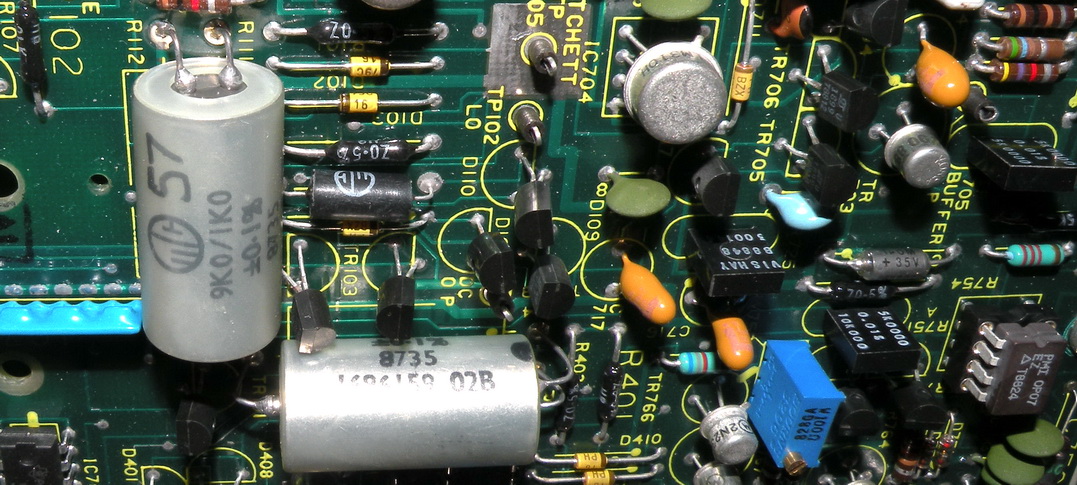

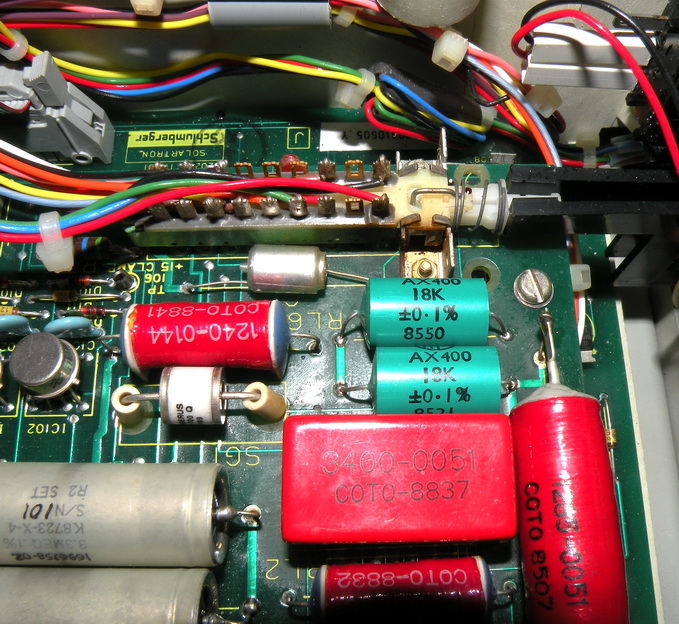

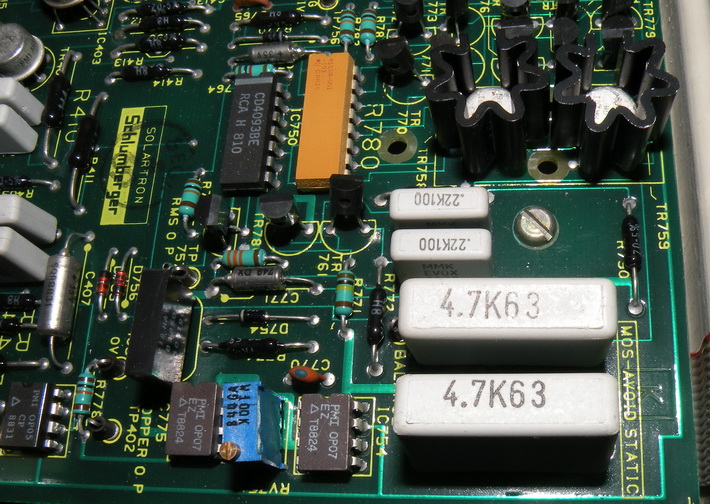

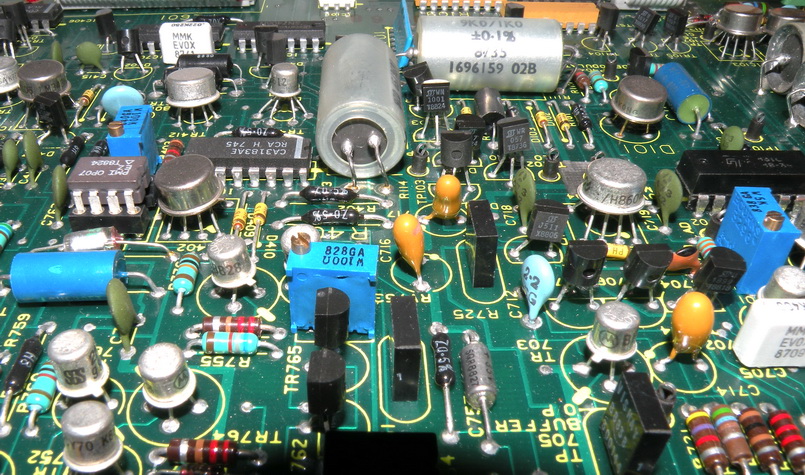

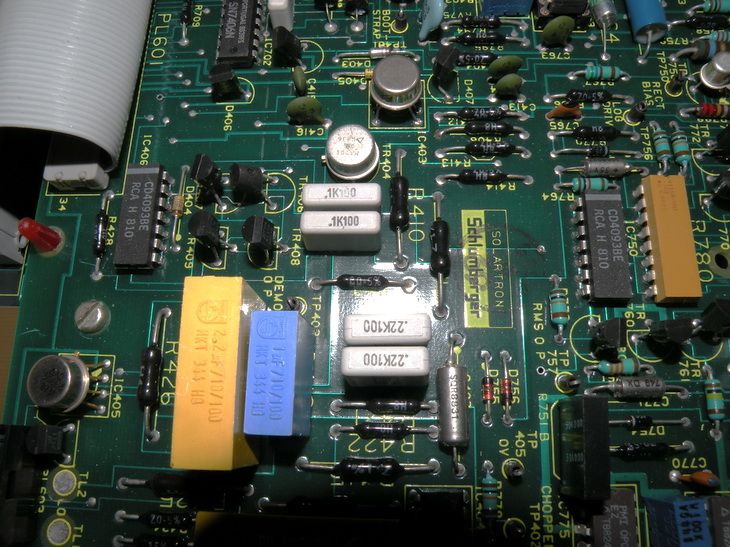

这些电阻中有塑封块电阻30个  MC绿壳2个  MC金封7个  MC孪生金封4个  VS孪生箔电阻3个,我都数晕了,还可能有漏网的,看着这些猛料,心中大喜。

玩基准的人都知道,要好的稳定的电阻,才会出稳定的电压,有了稳定的电压才会有稳定的测量结果,我想有了这些好作料,定会炒出好味道。
更多图片 小图 大图
组图打开中,请稍候......
回复 支持 反对

使用道具 举报

 楼主| 发表于 2009-5-21 04:42:37 | 显示全部楼层

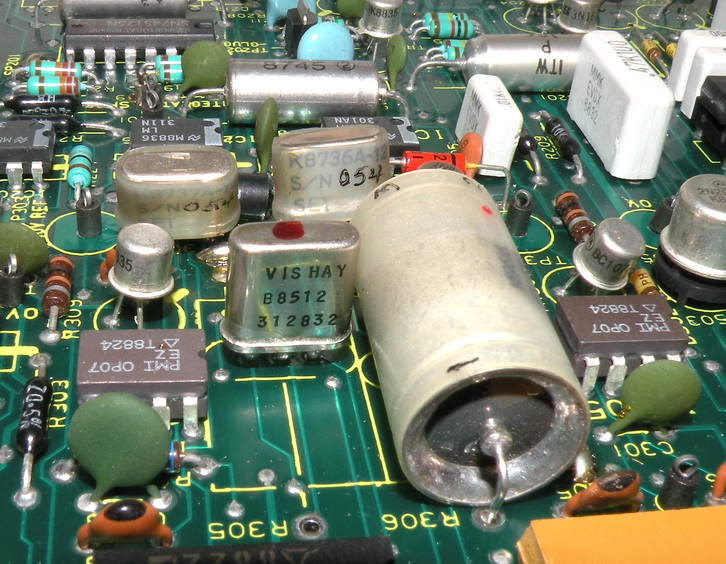

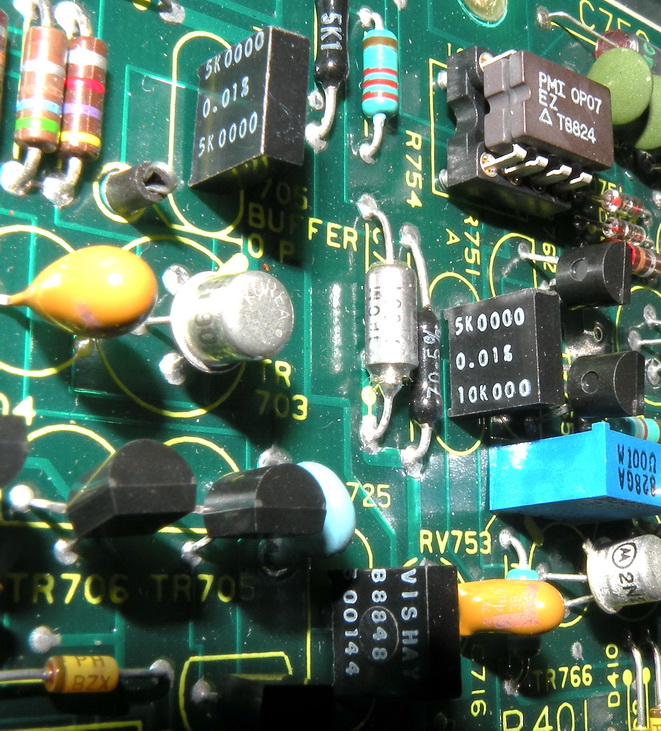

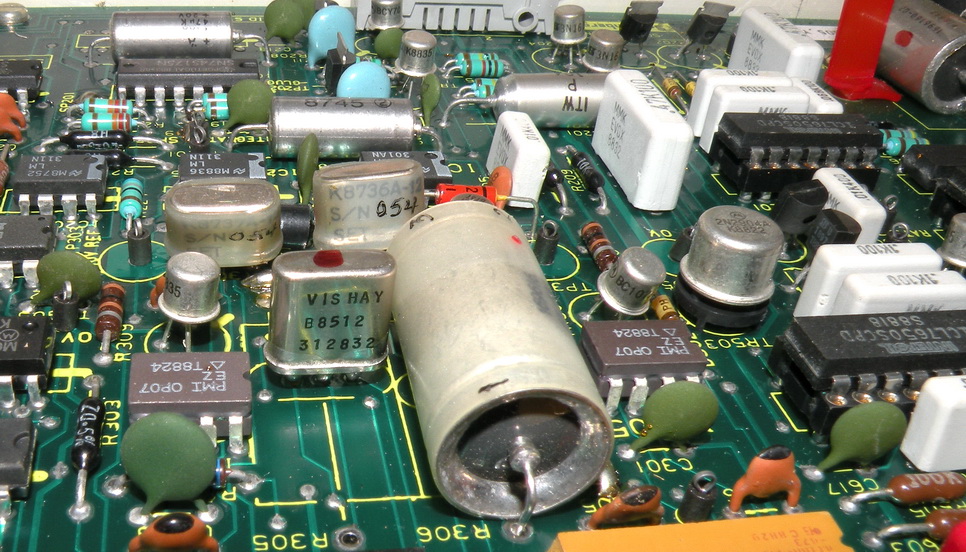

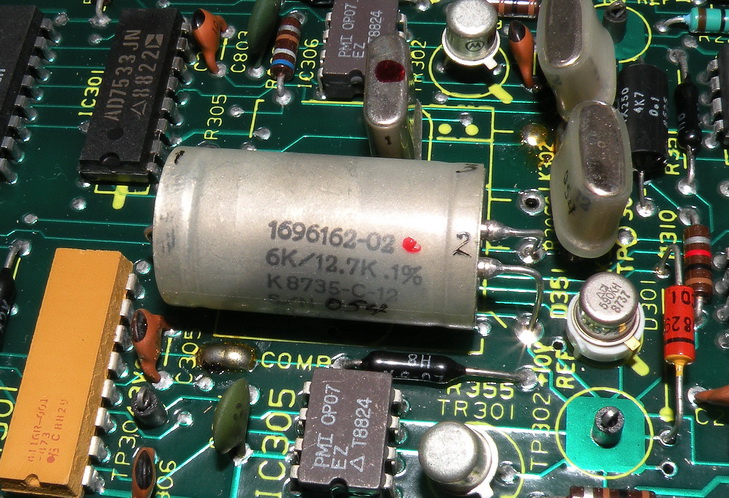

找了半天,终于找到了基准 IN829 ,伴随在它旁边的是 VS 孪生金封10K,孪生金封线绕 6K  12.7K,和另2个金封电阻,这等强大的整容,在我见过的表中,绝无仅有。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2009-5-21 04:43:08 | 显示全部楼层

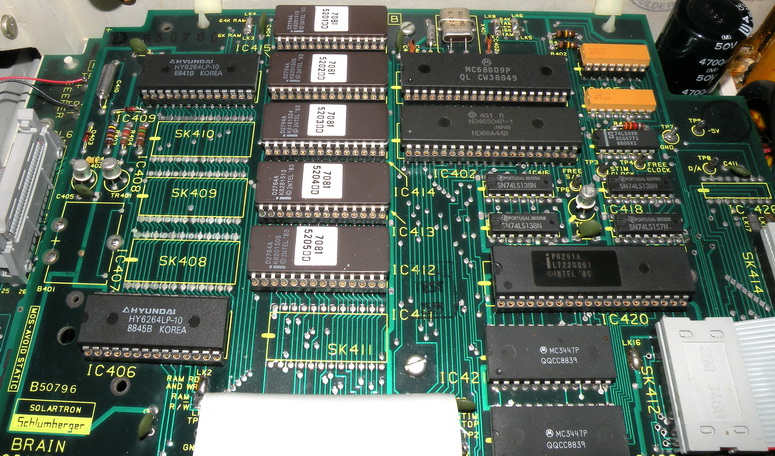

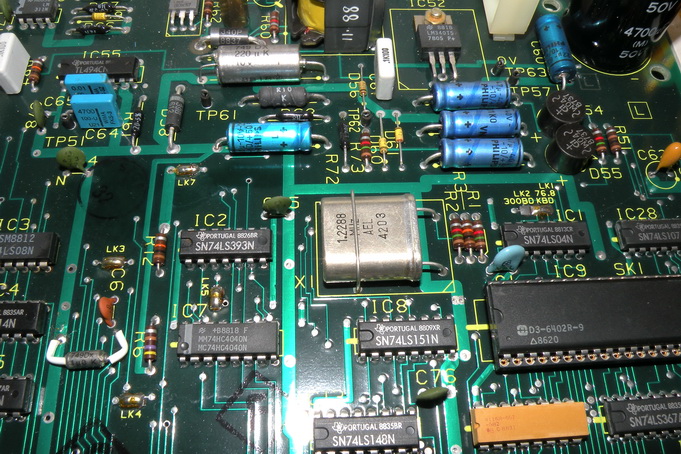

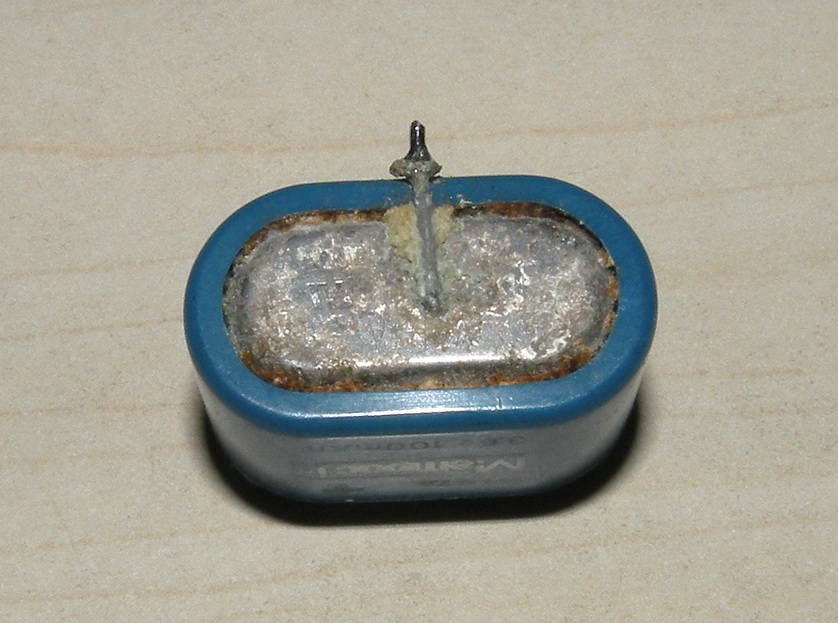

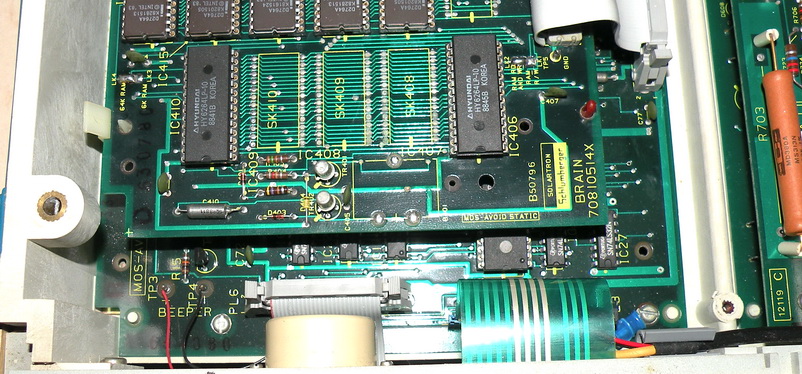

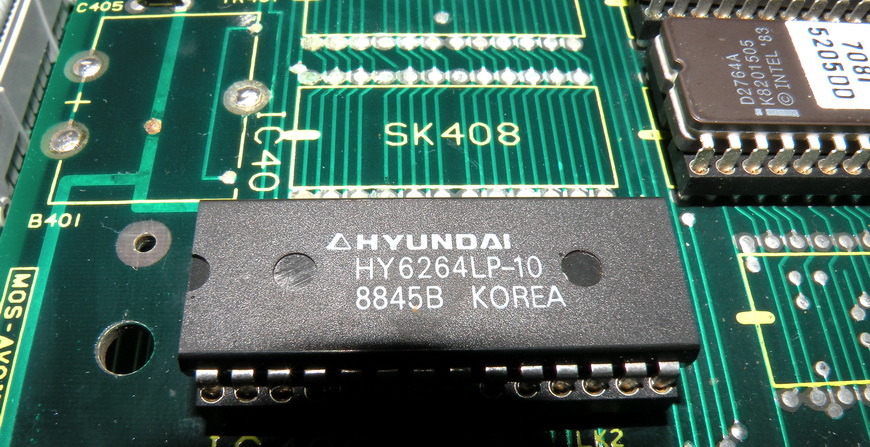

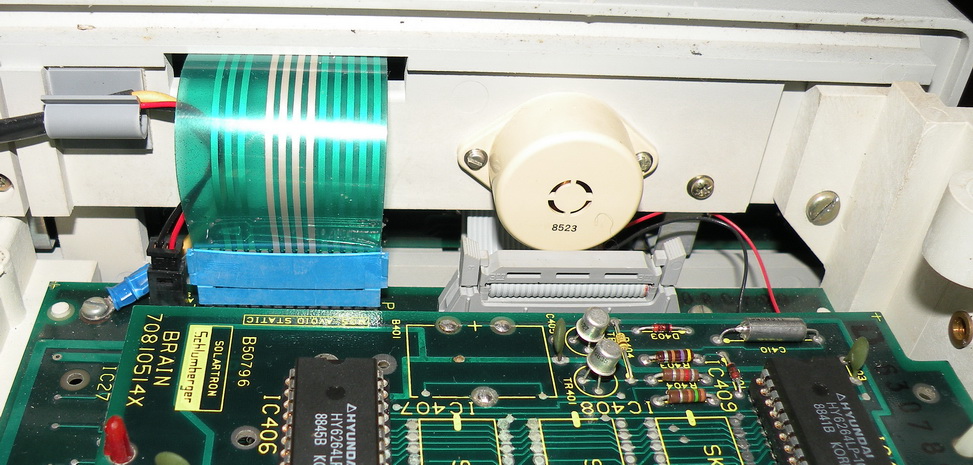

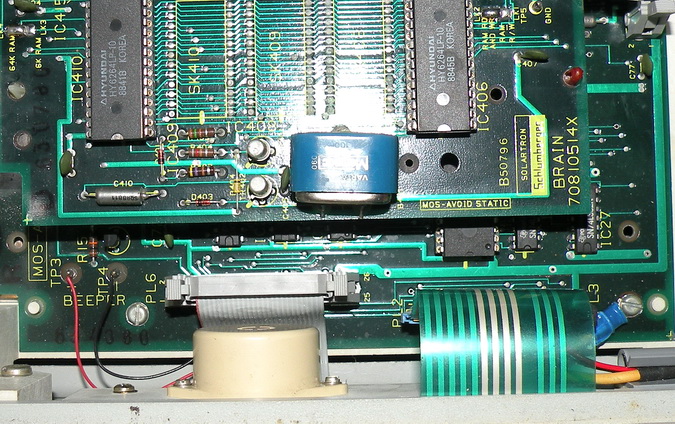

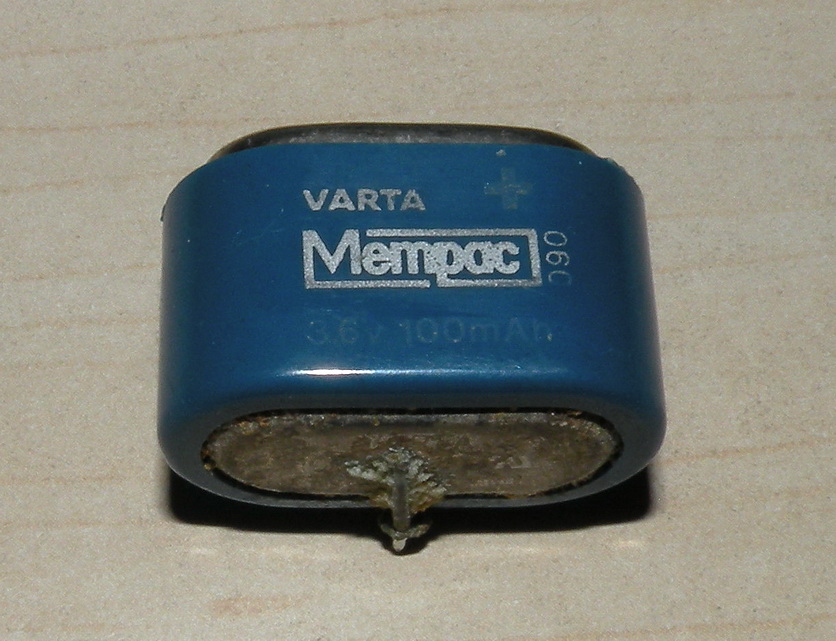

说了半天模拟板,差点忘了数字板,同样上下分了2层,80年代初原本设计了5块存储器的位置,到了80年代末,存储器容量加大,只用了2块,所以空出3块位置,可正好就在这3块空位前面就是一块用于测量数据存储的电池,已经漏液,会不会校正数据丢失,我晕倒,马上请教THY,他说7081是第一款使用不用电池保持校正数据RAM的表,这下一块石头落地,那电池是存储测量数据用的,所以没关系。就这样拆除那坏电池,同时用无水酒精把板子擦洗干净,准备通电开机。


究竟测试结果如何,且听下回分解。
更多图片 小图 大图
组图打开中,请稍候......
回复 支持 反对

使用道具 举报

发表于 2009-5-21 08:24:36 | 显示全部楼层
等看好文!
回复 支持 反对

使用道具 举报

发表于 2009-5-21 10:21:02 | 显示全部楼层
上图,裸体的,多方位的
回复 支持 反对

使用道具 举报

发表于 2009-5-21 11:54:52 | 显示全部楼层
序言就够吸引人的了,共鸣! [s:21]
期待下文。


补充,看到内部图片了,用料十足啊。
就像世界上第一个摩天大楼(帝国大厦)一样,没有前人参考,因此就使劲加余量。
回复 支持 反对

使用道具 举报

发表于 2009-5-21 14:29:40 | 显示全部楼层
发烧的经历差不多,我刚进了坛友的7075.
