ADF5355高频信号源 53-13.6GHz

[复制链接]
zhangptp
发表于 2016-4-4 23:25:46 | 显示全部楼层 |阅读模式

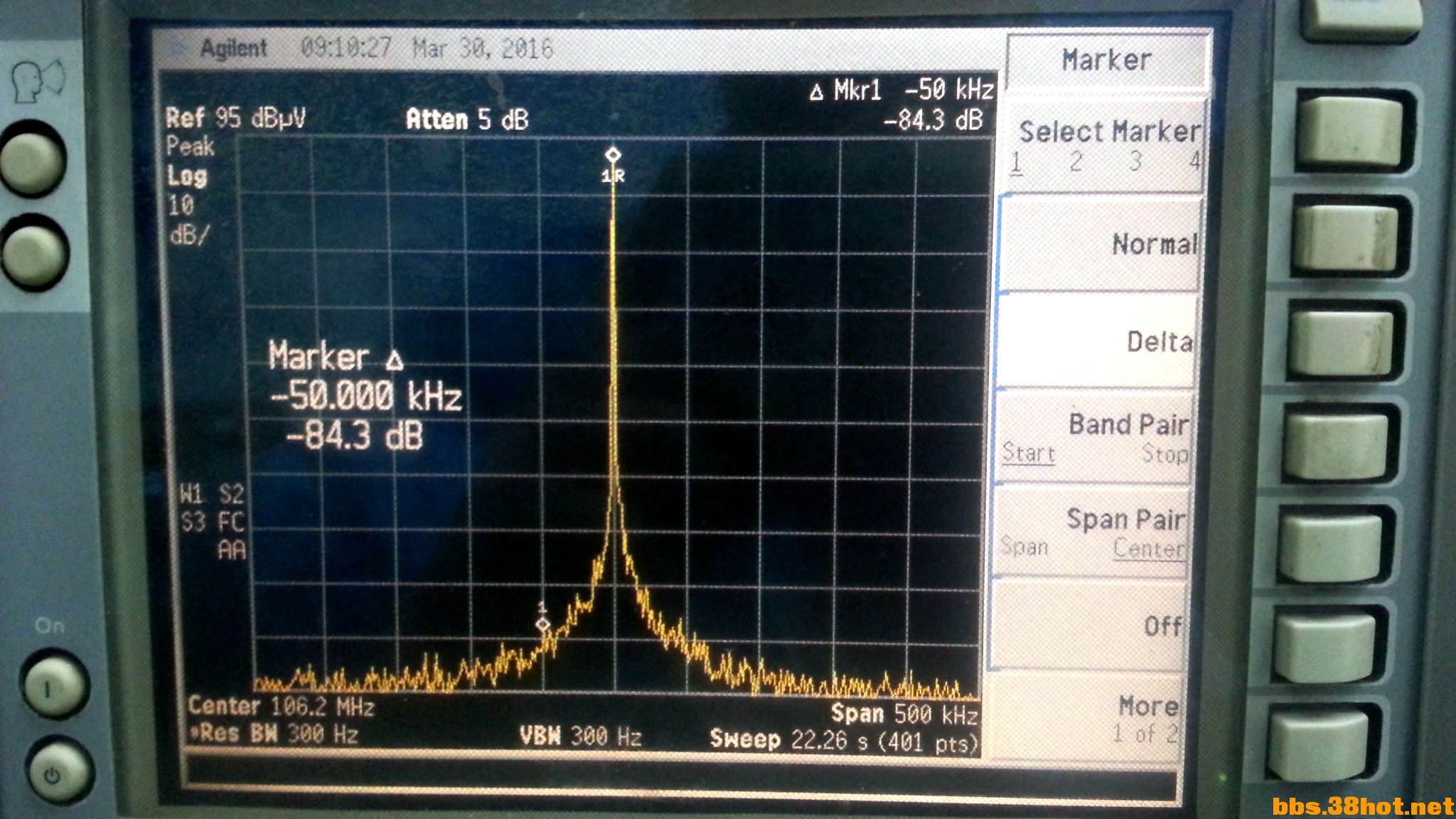

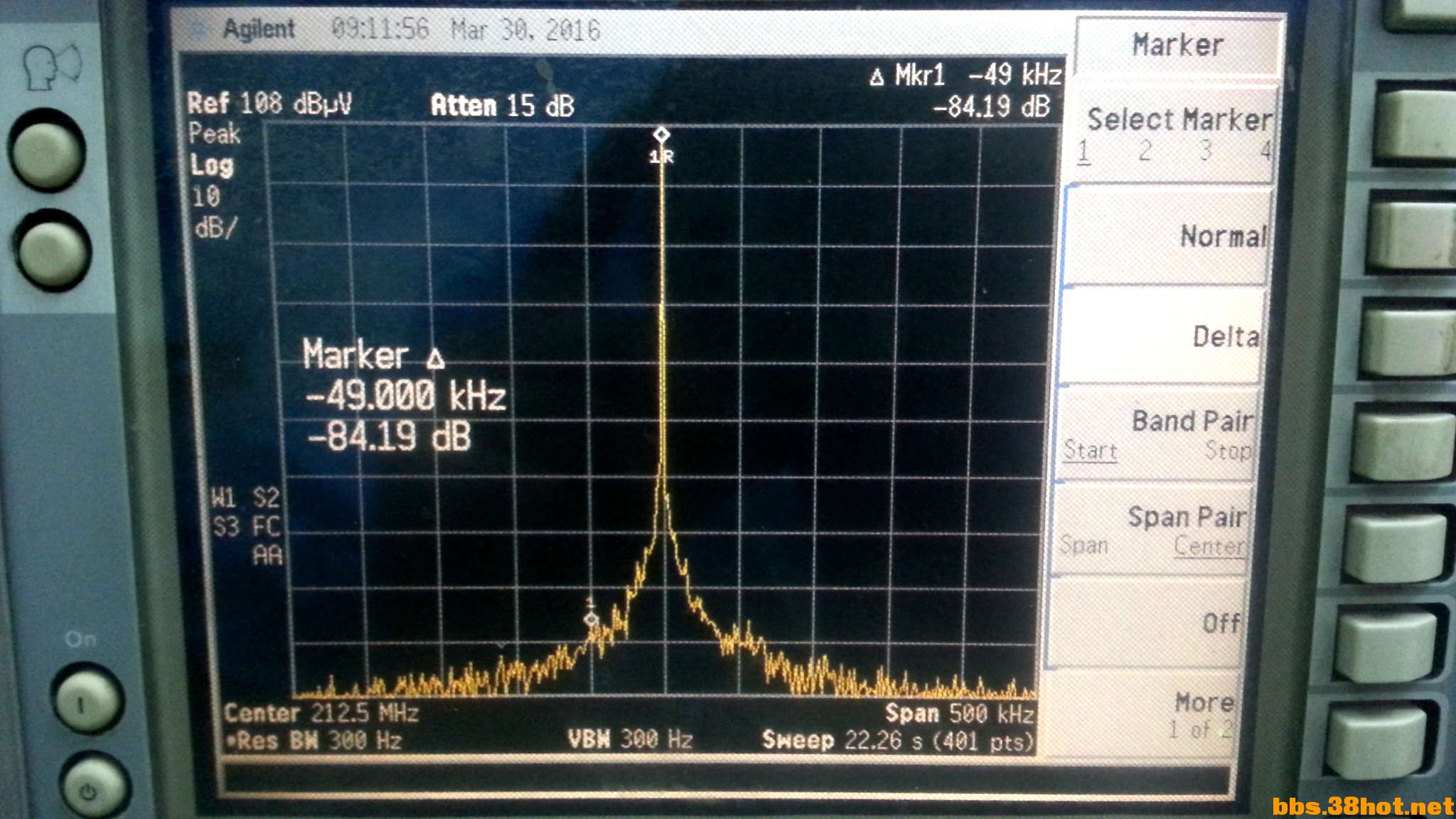

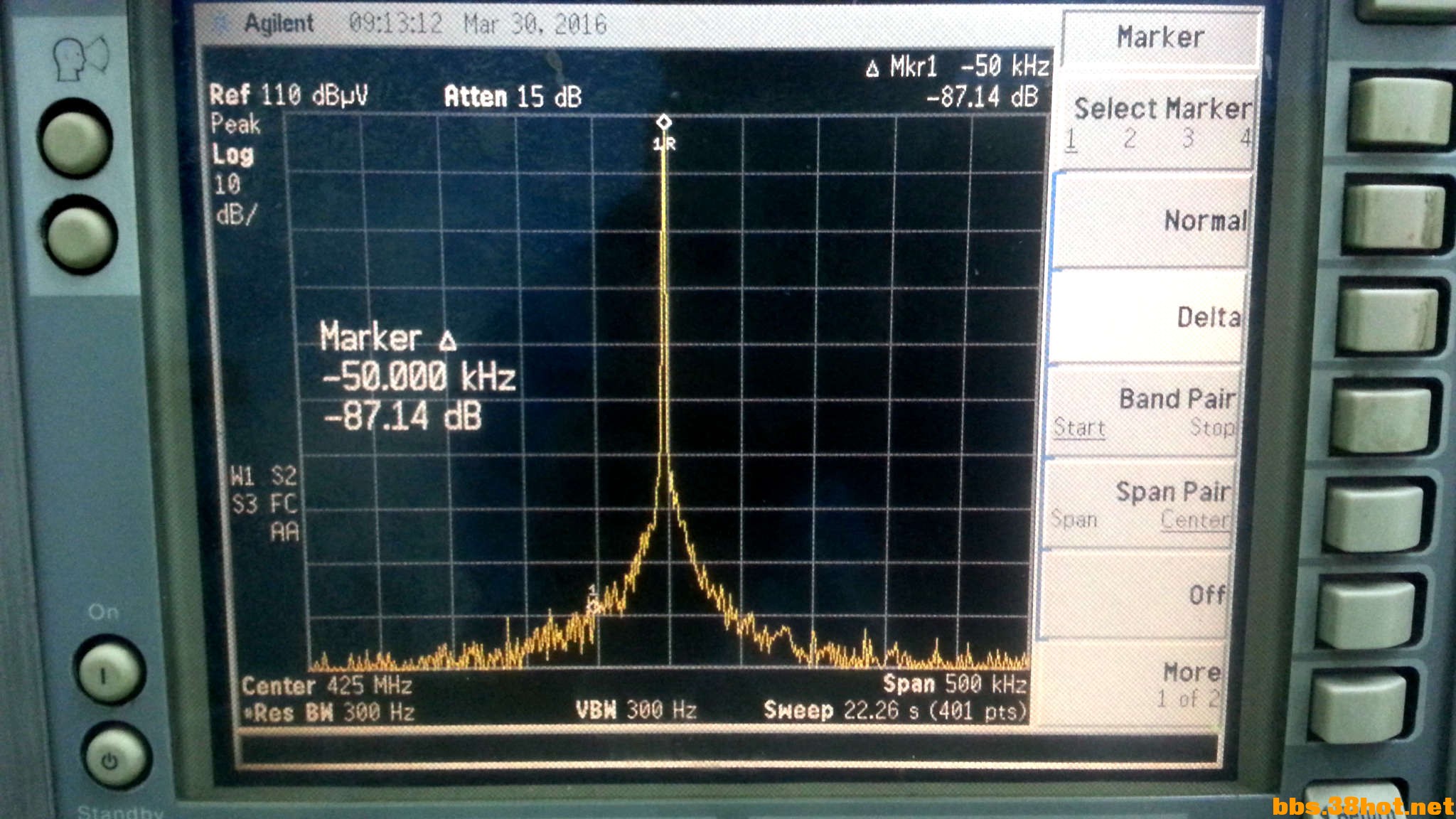

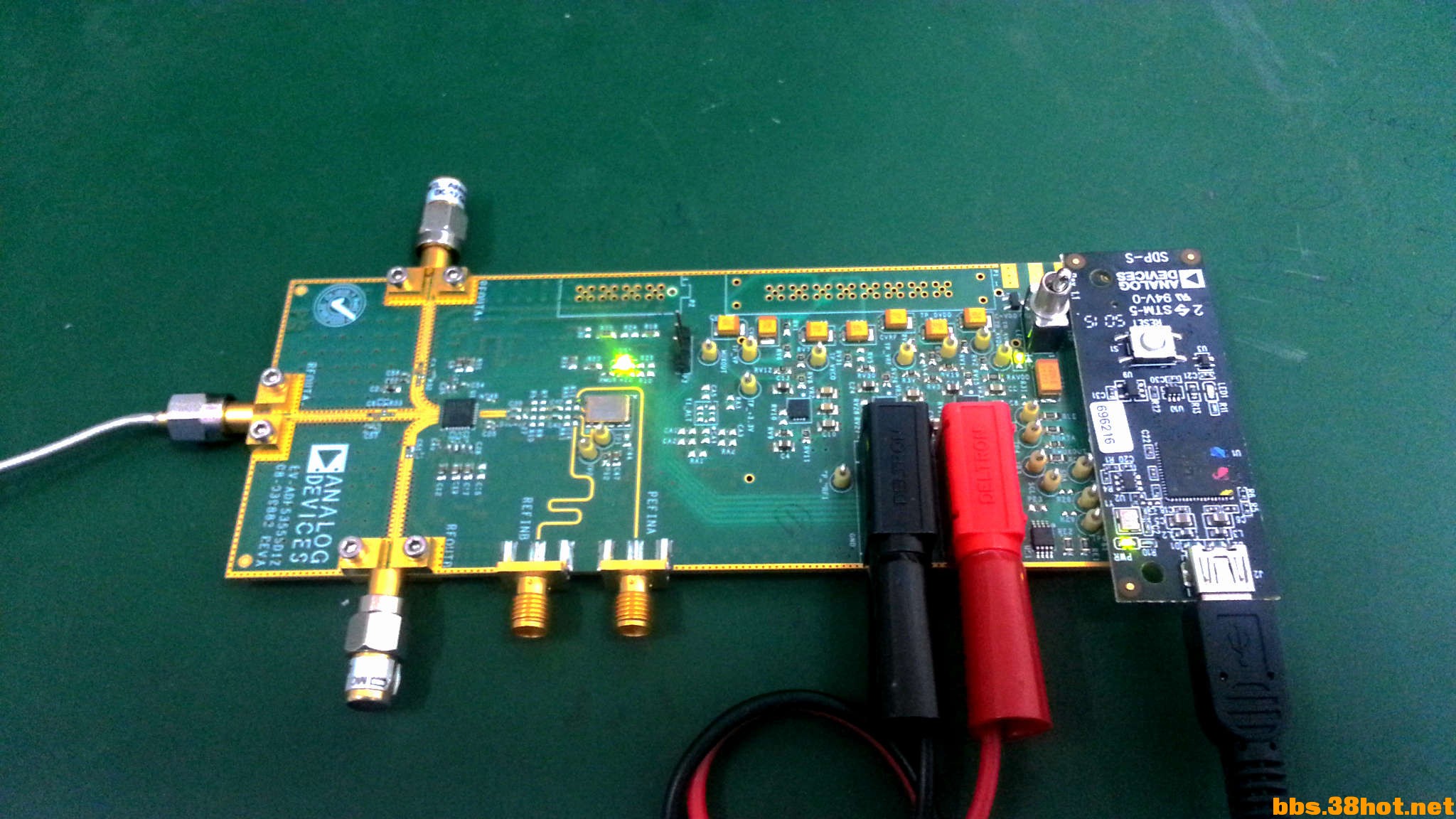

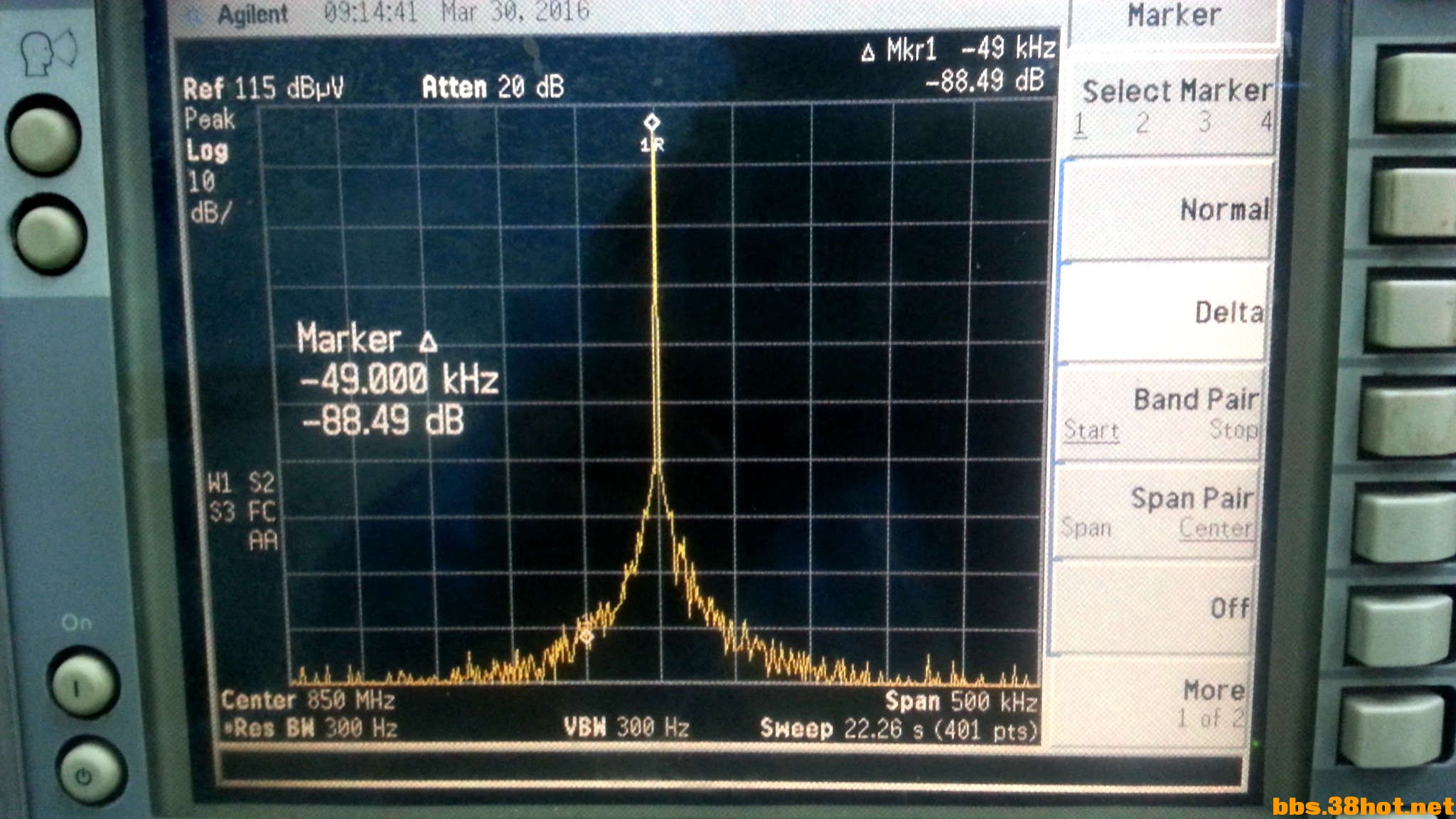

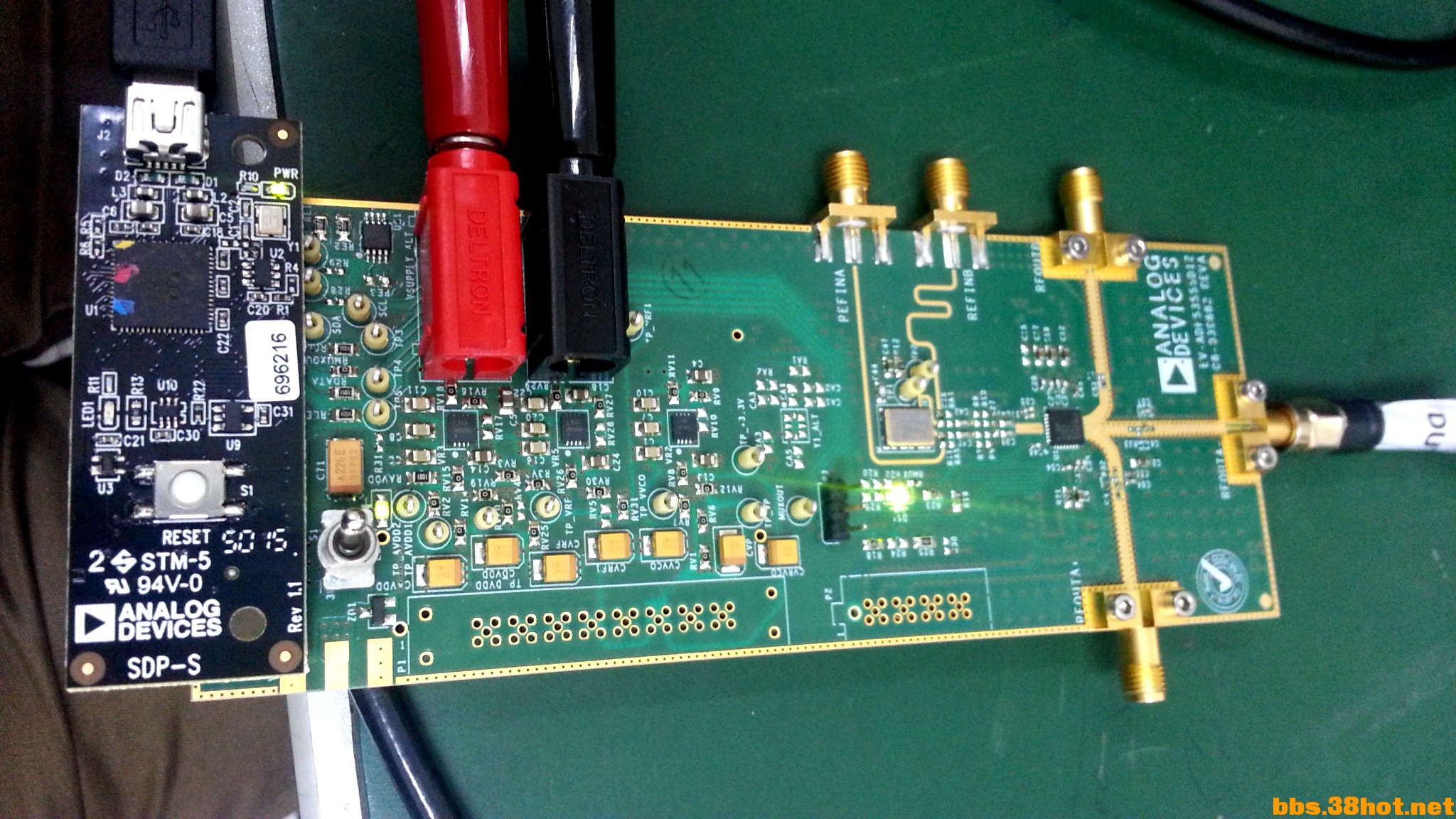

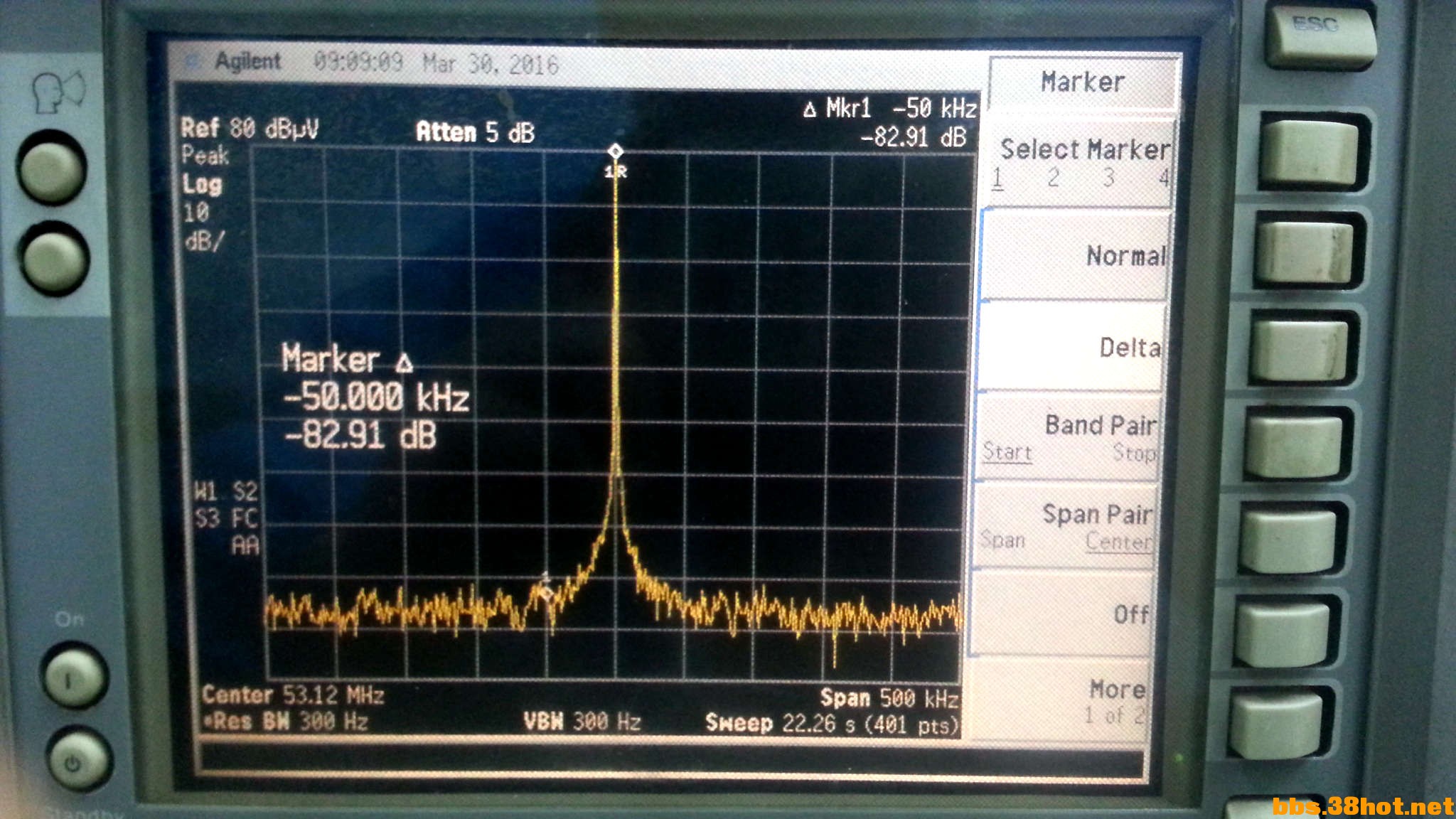

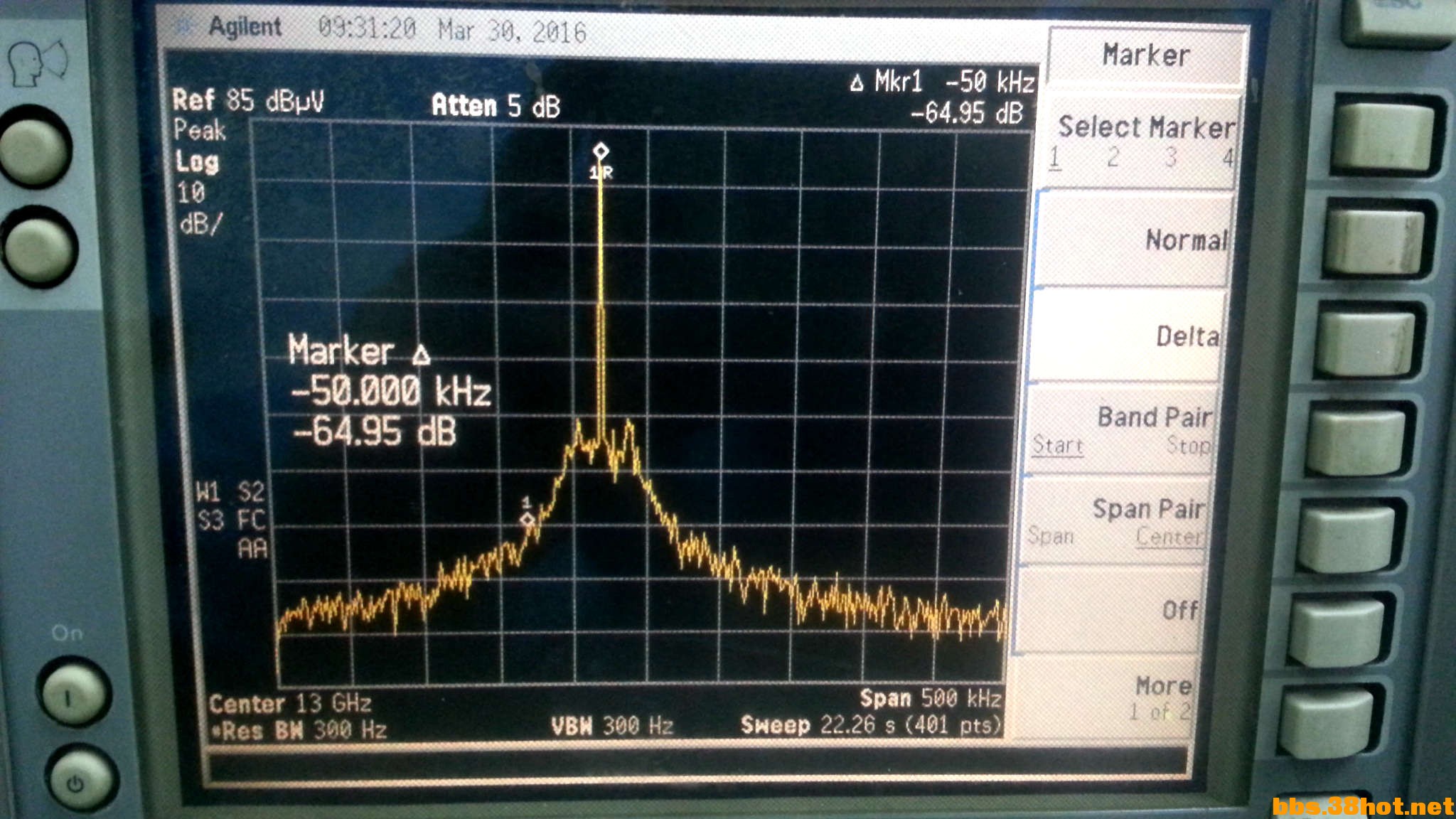

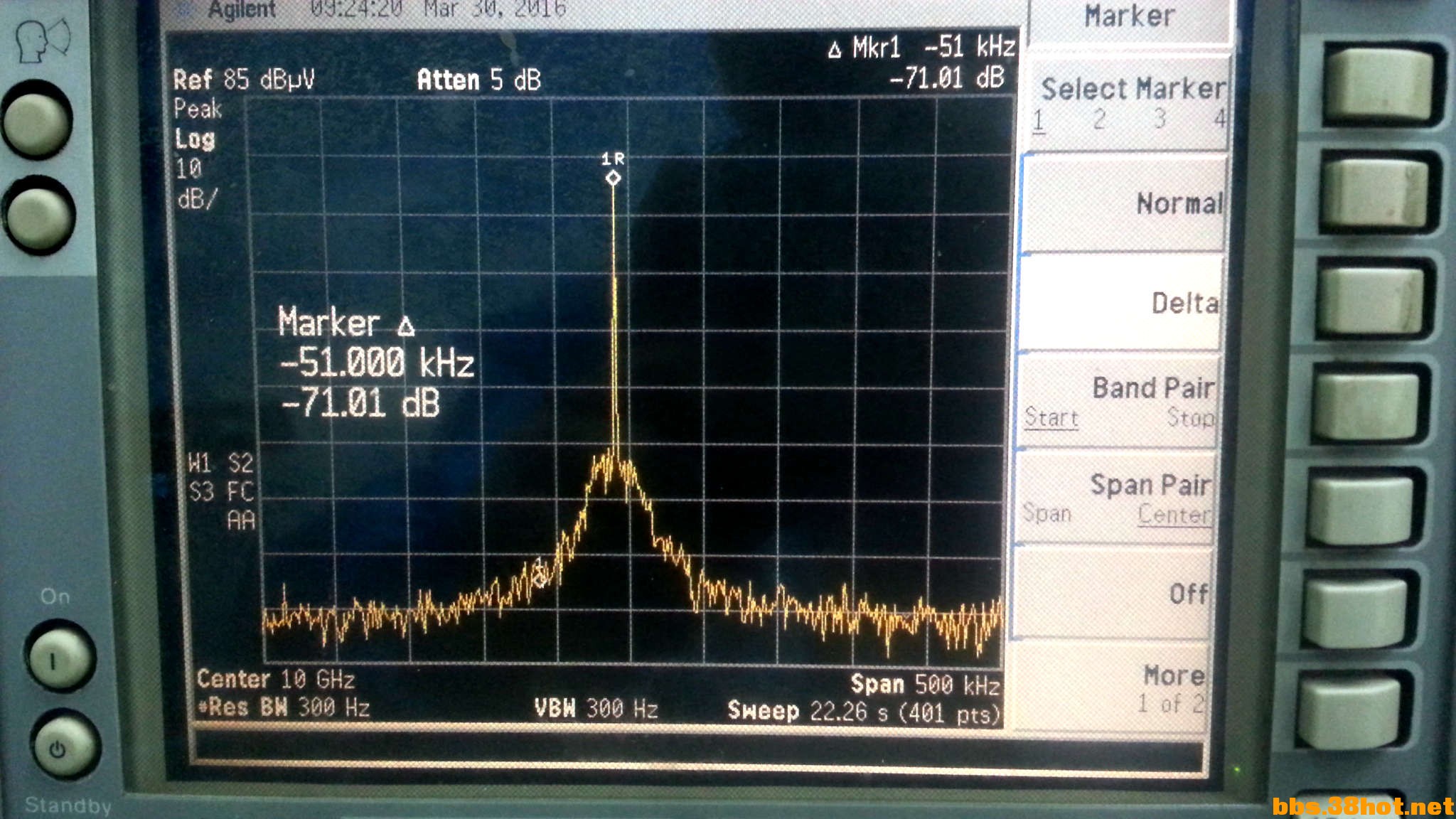

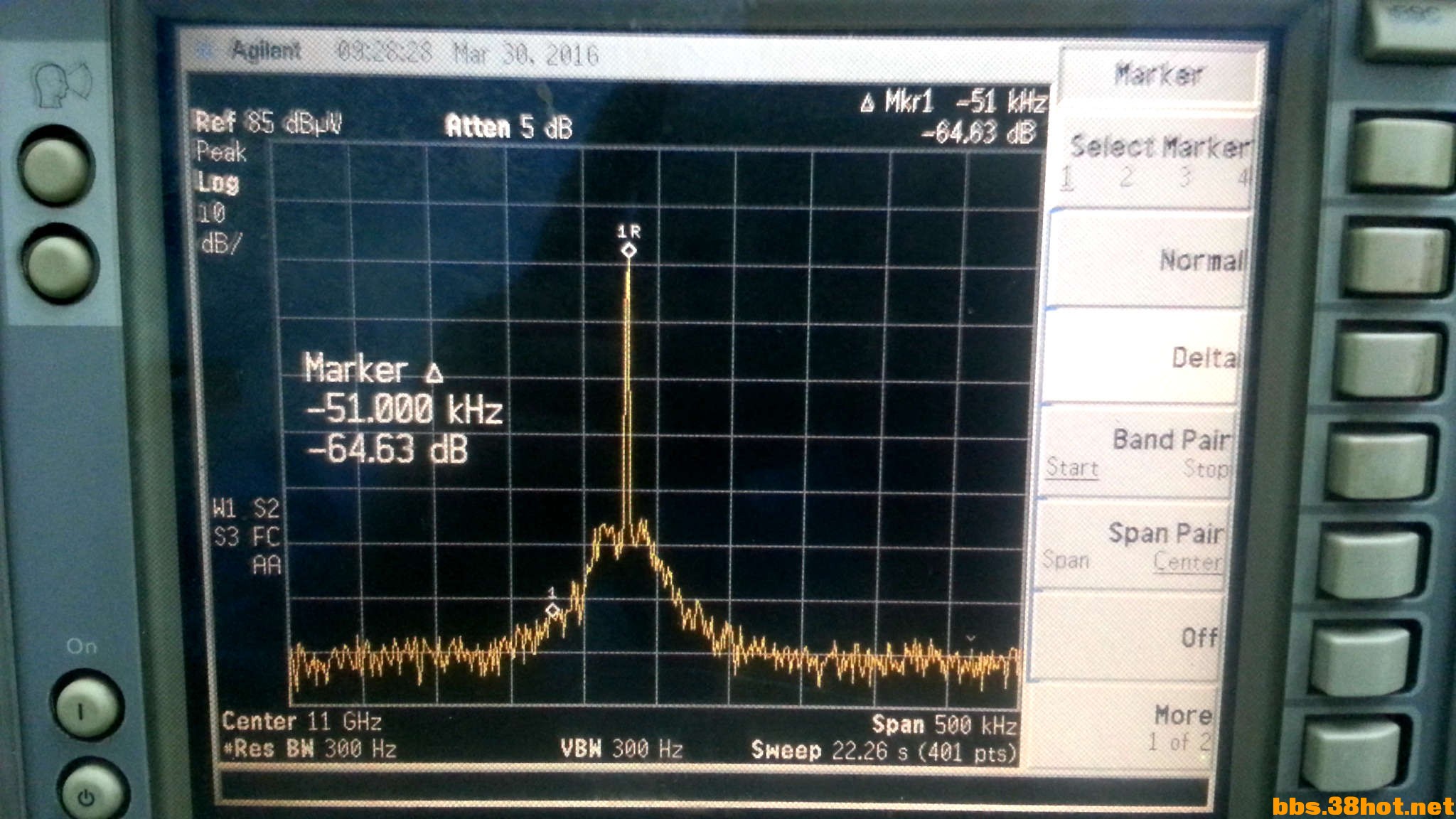

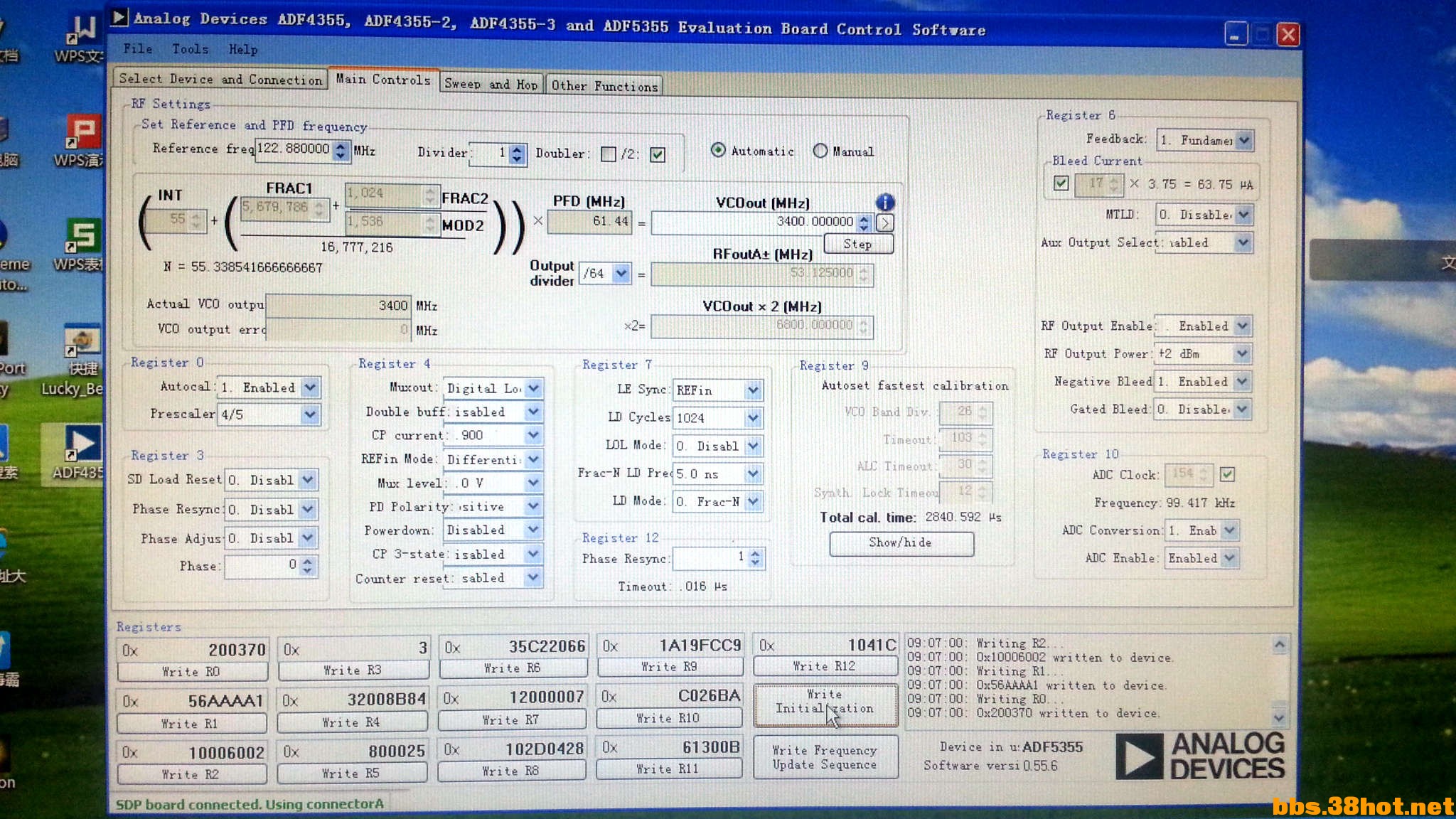

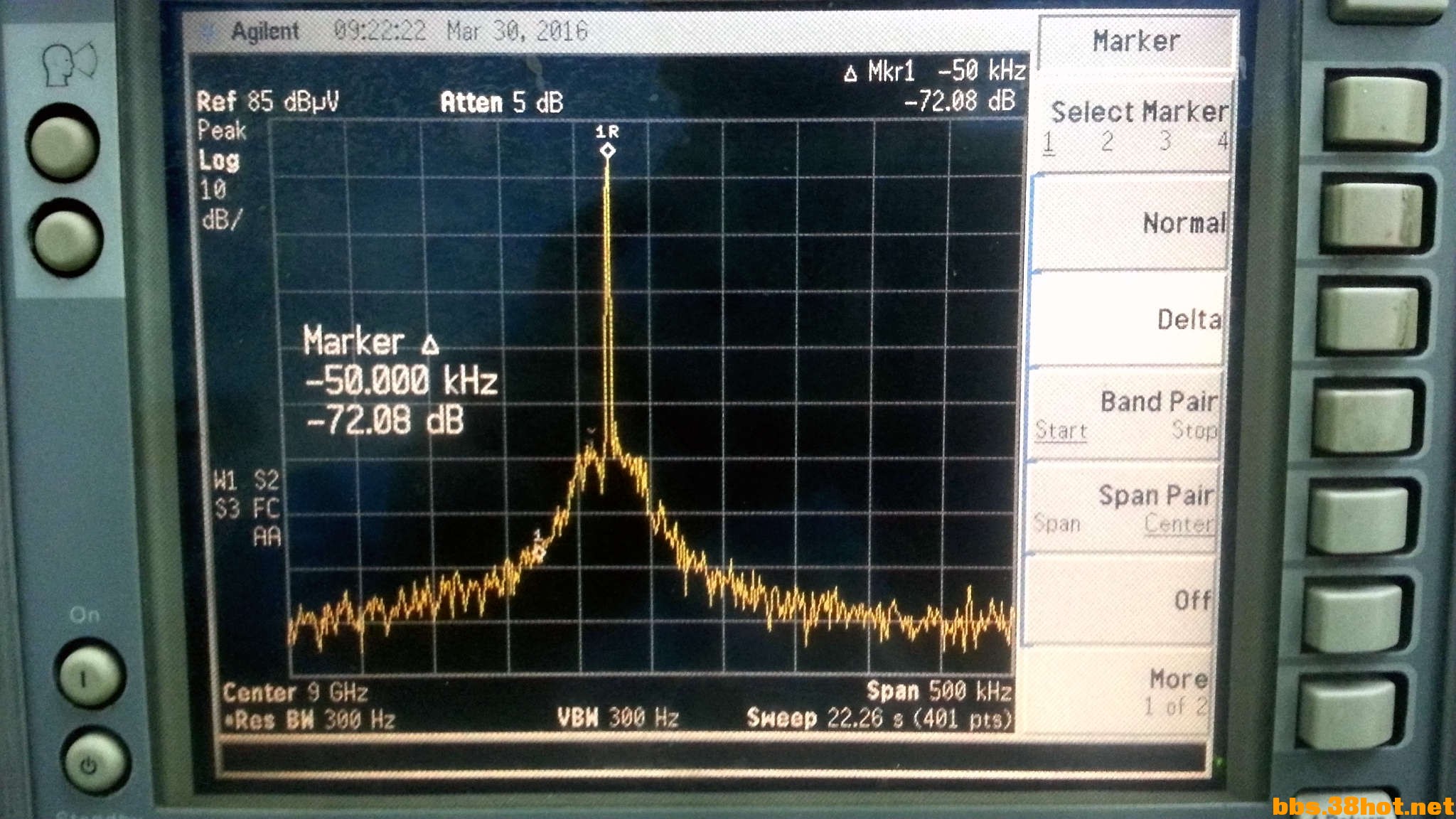

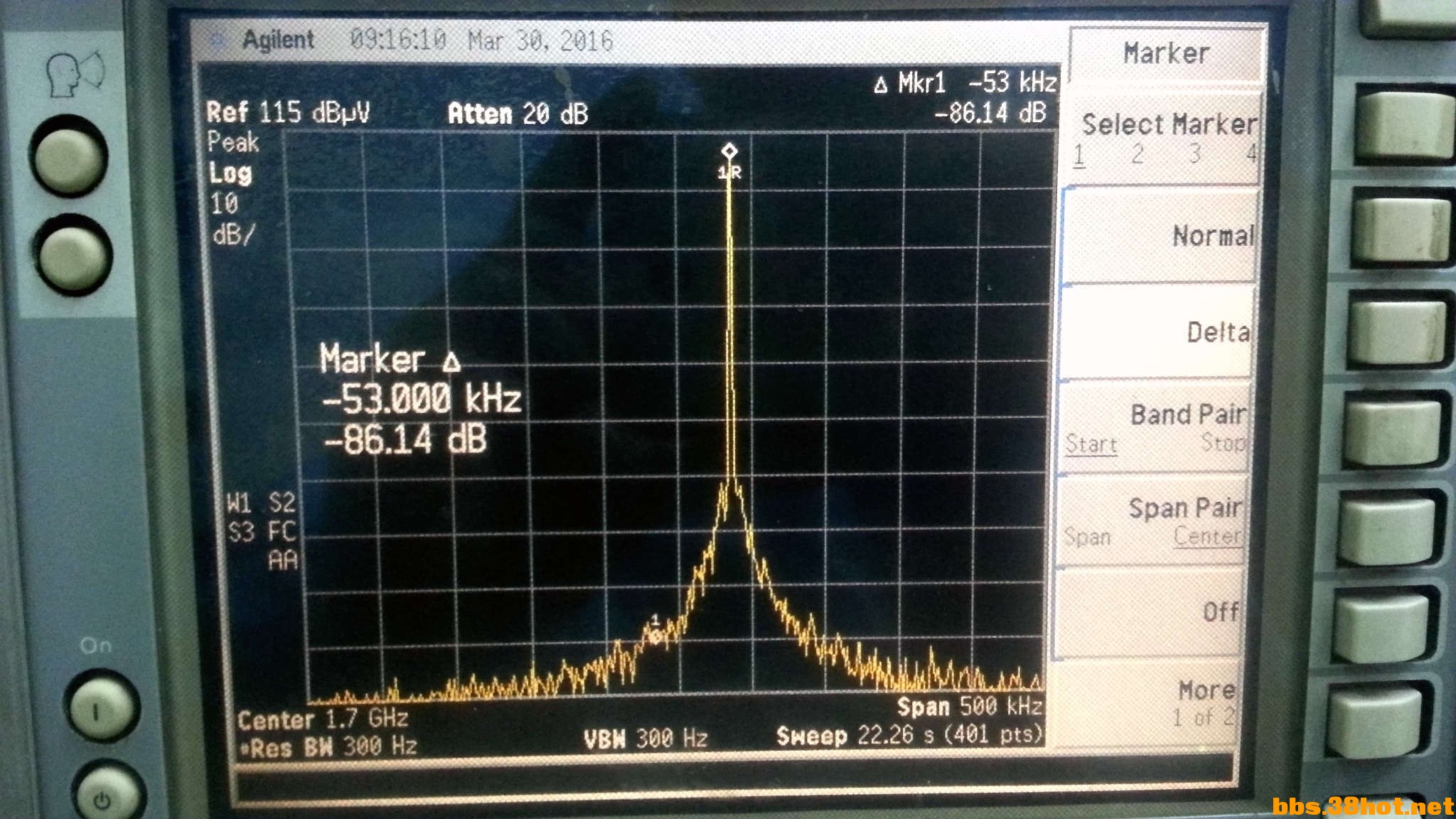

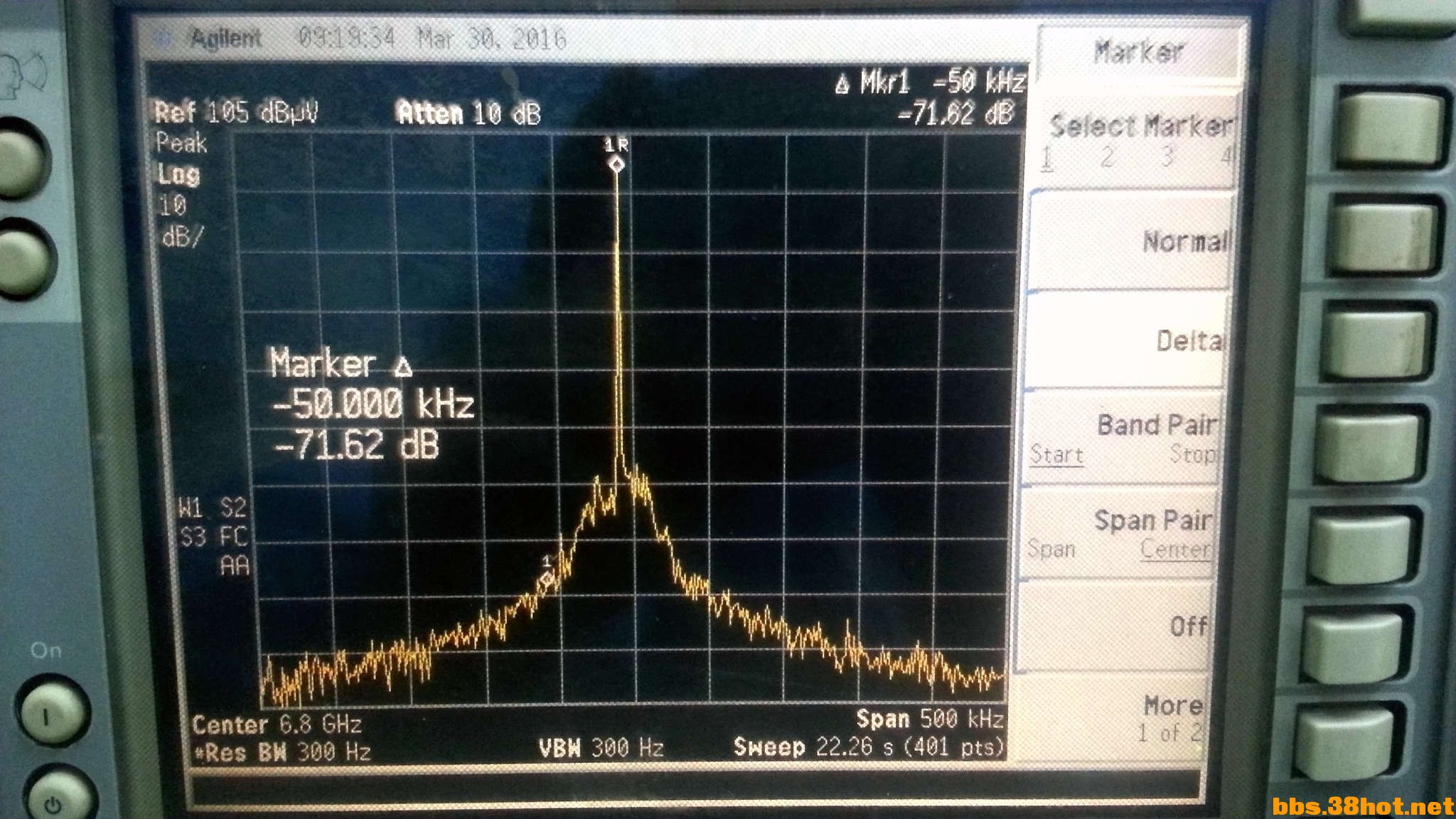

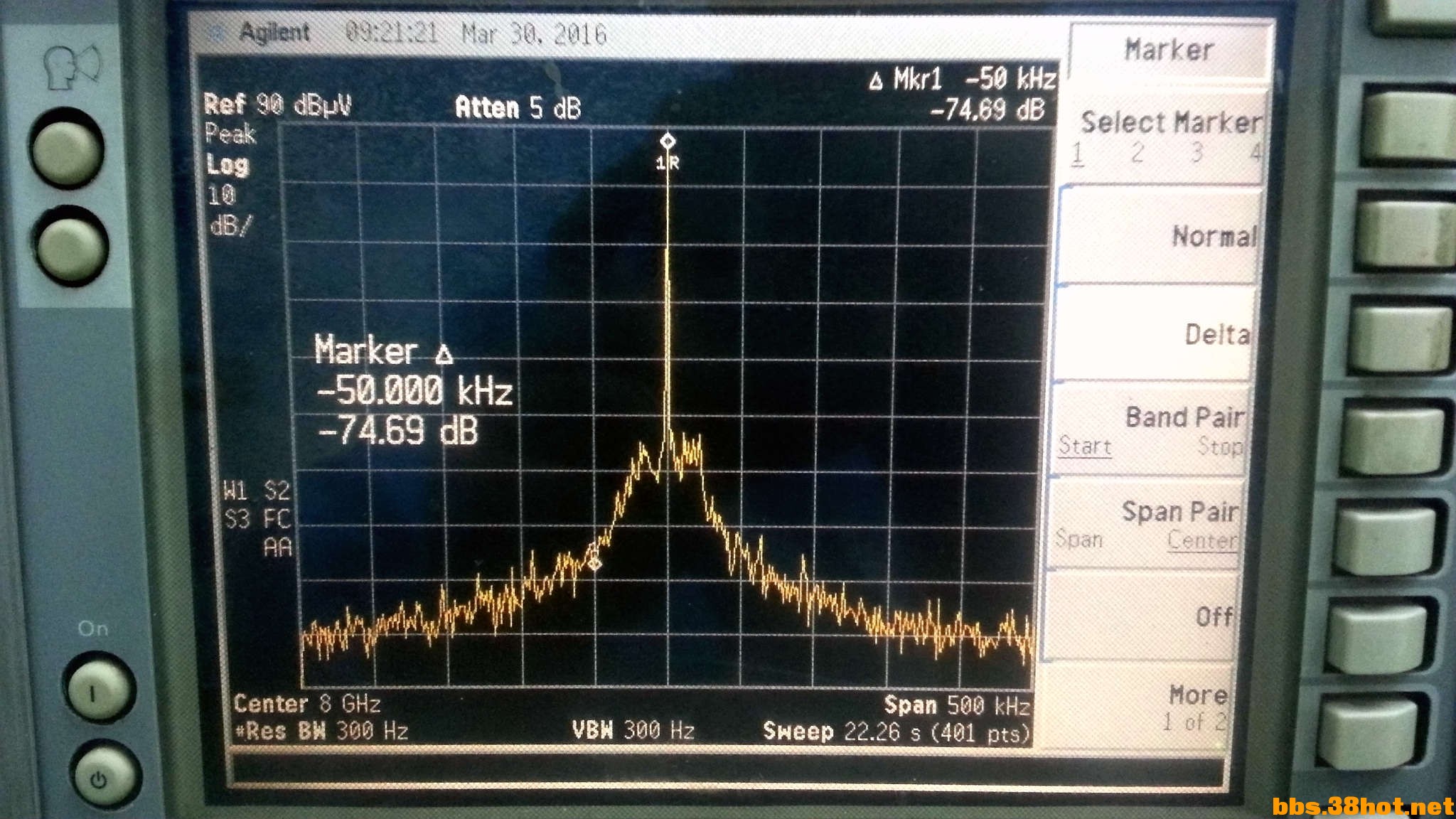

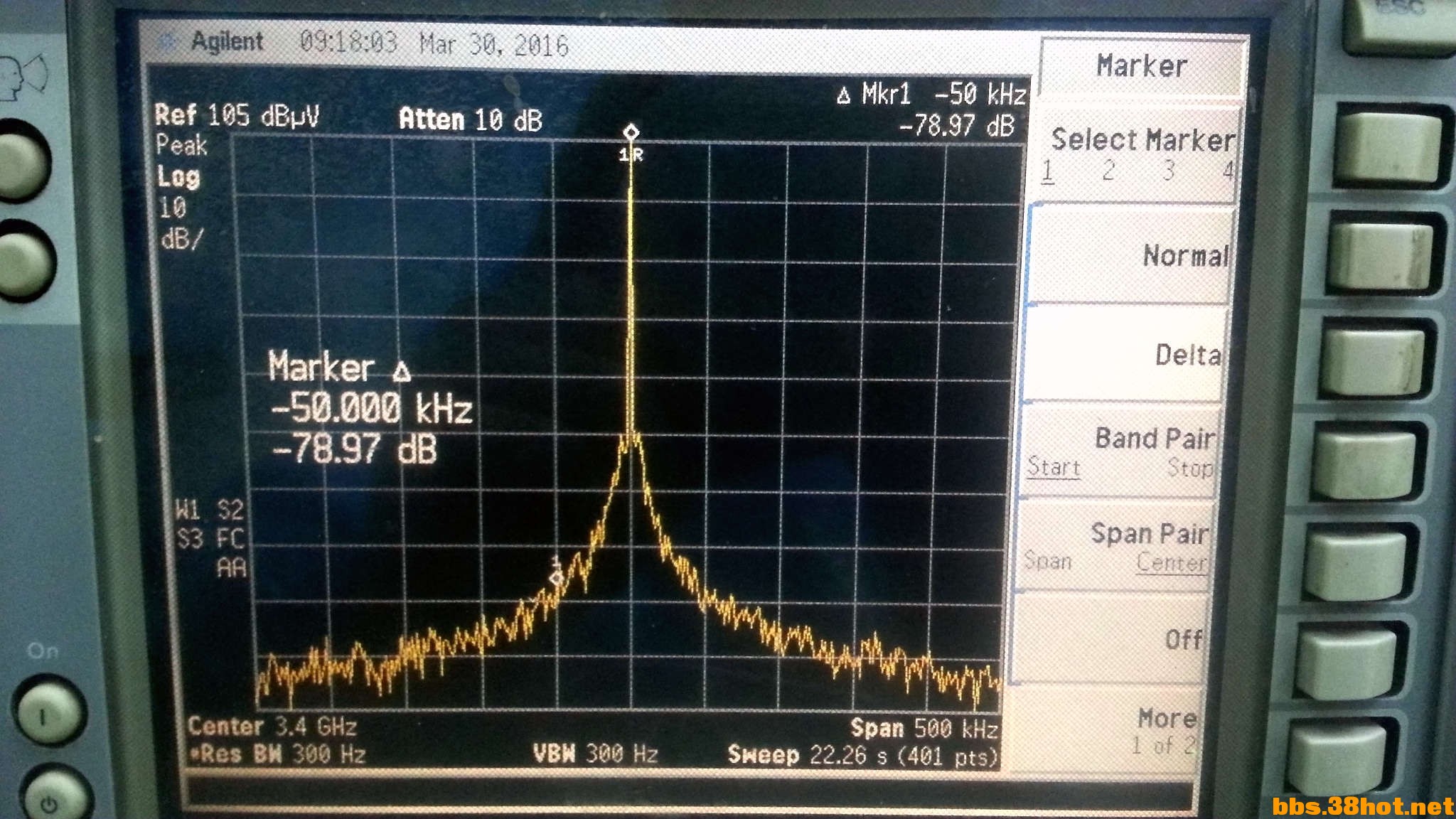

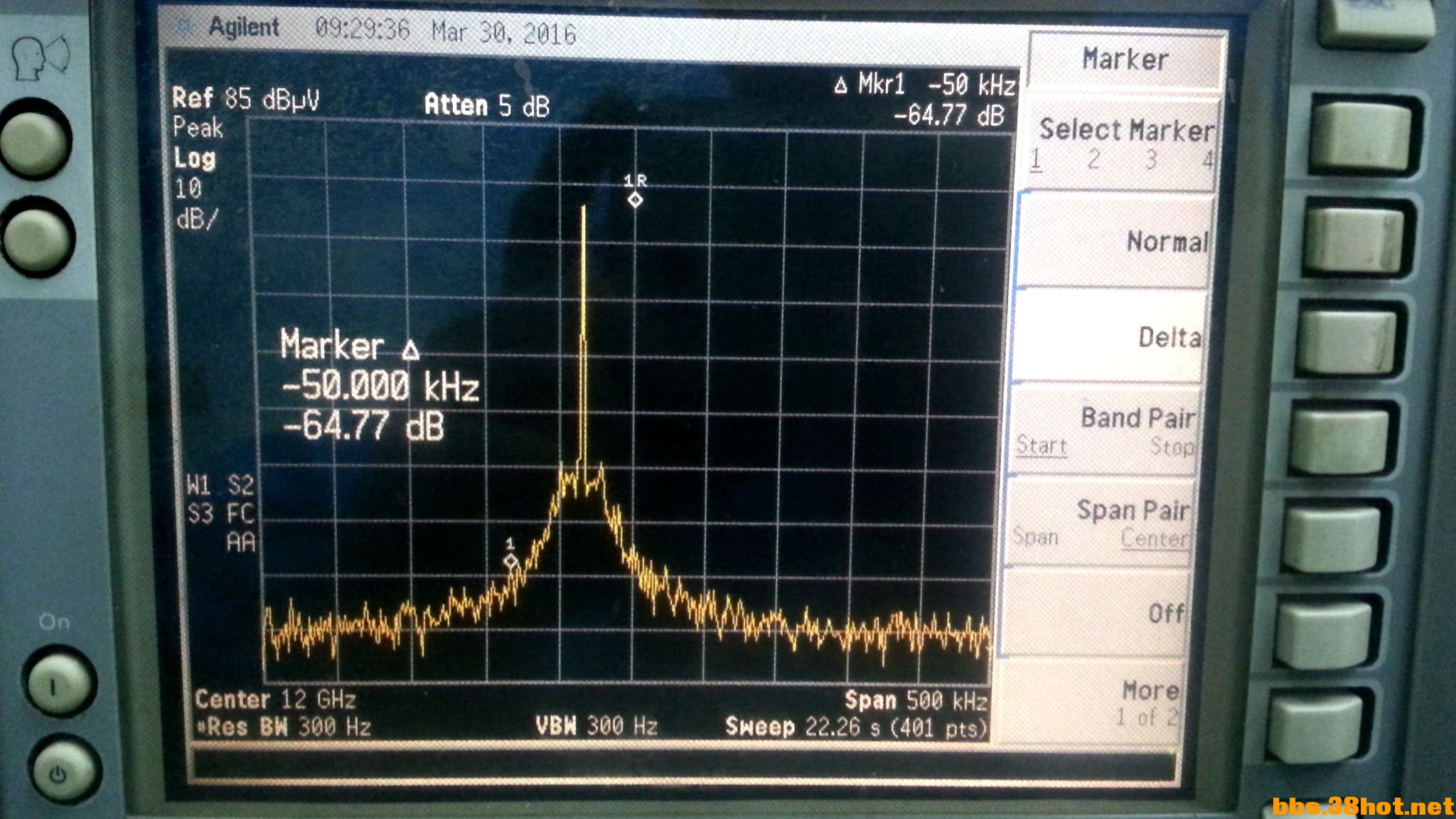

出ADI公司的高频信号源ADF5355 53MHz-13.6GHz, 价格680/只（以前发的是样片价格要低些），需要的联系，由于要新购买芯片到货可能需要些时间。参数及指标性能请参见原帖https://bbs.38hot.net/forum.php?m ... d=152697&extra=。下边的图片是在朋友哪儿接的原厂的EVB测试的结果。

信号源, 高频
更多图片 小图 大图
组图打开中，请稍候......
回复

使用道具 举报

wxbckj
发表于 2016-4-5 00:04:05 | 显示全部楼层
看上去很屌的样子
回复

使用道具 举报

nikankind
发表于 2016-4-5 00:29:52 | 显示全部楼层
牛，膜拜楼主射频设计功力
回复

使用道具 举报

rsd1987
发表于 2016-4-5 04:23:22 38hot手机频道 | 显示全部楼层
平坦度如何
回复

使用道具 举报

hxl_led
发表于 2016-4-5 05:45:36 | 显示全部楼层
标准语: 我要了
回复

使用道具 举报

hxl_led
发表于 2016-4-5 05:47:12 | 显示全部楼层
以发站内信给楼主
回复

使用道具 举报

hxl_led
发表于 2016-4-5 10:05:15 | 显示全部楼层
理解错了,以为是官方出的板子,现退出, 向楼主至歉
回复

使用道具 举报

zhangptp
 楼主| 发表于 2016-4-5 10:20:38 38hot手机频道 | 显示全部楼层
呵呵继续
回复

使用道具 举报

zhangptp
 楼主| 发表于 2016-4-5 10:22:57 38hot手机频道 | 显示全部楼层
rsd1987 发表于 2016-4-5 04:23
平坦度如何

数据手册中有好像是:正负4dB，也和外部匹配相关
回复

使用道具 举报

tian1043
发表于 2016-4-5 11:22:19 38hot手机频道 | 显示全部楼层
和原厂出板一致的话要一台。本来自己也打算做的，但是看过之前样板很不理想
回复

使用道具 举报

zhangptp
 楼主| 发表于 2016-4-5 12:34:22 | 显示全部楼层
tian1043 发表于 2016-4-5 11:22
和原厂出板一致的话要一台。本来自己也打算做的，但是看过之前样板很不理想

高频段的相噪有问题，晶振是用的单端低频的要换成差分的高频的试试。LDO原厂用的很好大概30元X3只PRSS可以到10MHz，这边用的普通的LDO。
回复

使用道具 举报

发表于 2016-4-5 12:53:44 | 显示全部楼层
不错，很专业。
回复

使用道具 举报

rsd1987
发表于 2016-4-5 13:46:19 | 显示全部楼层
zhangptp 发表于 2016-4-5 10:22
数据手册中有好像是:正负4dB，也和外部匹配相关

手册就参考意义不大了 能不能实测下板子
频谱仪峰值保持之后 频率走一遍可以吗

回复

使用道具 举报

zhangptp
 楼主| 发表于 2016-4-5 13:51:09 | 显示全部楼层
rsd1987 发表于 2016-4-5 13:46
手册就参考意义不大了 能不能实测下板子
频谱仪峰值保持之后 频率走一遍可以吗

可以回头在测试下
回复

使用道具 举报

antsym
发表于 2016-4-5 14:21:26 | 显示全部楼层
记号
回复

使用道具 举报

zhangptp
 楼主| 发表于 2016-4-5 19:09:05 38hot手机频道 | 显示全部楼层
继续出
回复

使用道具 举报

zhangptp
 楼主| 发表于 2016-4-6 07:18:11 38hot手机频道 | 显示全部楼层
继续出
回复

使用道具 举报

plazlf
发表于 2016-4-6 09:41:19 38hot手机频道 | 显示全部楼层
span 放宽，看看杂散
回复

使用道具 举报

zhangptp
 楼主| 发表于 2016-4-6 12:26:05 | 显示全部楼层
plazlf 发表于 2016-4-6 09:41
span 放宽，看看杂散

有时间在测测：）
回复

使用道具 举报

zhangptp
 楼主| 发表于 2016-4-6 19:53:49 38hot手机频道 | 显示全部楼层
继续出啦
回复

使用道具 举报

zhangptp
 楼主| 发表于 2016-4-8 08:44:02 | 显示全部楼层
继续顶顶
回复

使用道具 举报

刘海石
发表于 2016-4-8 09:11:56 | 显示全部楼层
玩过ADF4350的人应该晓得，没啥，我估计这就是4350的升级版。哦，，，是4351的升级版。。。内部结构和4351差不多，大同小异。。。寄存器多点。。。帮顶
回复

使用道具 举报

bg7tbl
发表于 2016-4-8 09:44:53 | 显示全部楼层
LS没有看过数据手册吧。硬件都有差别了！
回复

使用道具 举报

gaopeng31
发表于 2016-4-8 10:07:53 38hot手机频道 | 显示全部楼层
板子pcb材质是什么的，这东西跟pcb材质有很大的关系，，，
回复

使用道具 举报

zhangptp
 楼主| 发表于 2016-4-8 12:26:55 | 显示全部楼层
gaopeng31 发表于 2016-4-8 10:07
板子pcb材质是什么的，这东西跟pcb材质有很大的关系，，，

rogers太贵用不起，FR4的
回复

使用道具 举报

tian1043
发表于 2016-4-8 14:51:21 38hot手机频道 | 显示全部楼层
刘海石 发表于 2016-4-8 09:11
玩过ADF4350的人应该晓得，没啥，我估计这就是4350的升级版。哦，，，是4351的升级版。。。内部结构和4351 ...

芯片上说比4351强几个数量级，38位的，步进可以是亚hz,4351好像是khz，但是高频对pcb要求高，不然杂散很严重
回复

使用道具 举报

zhangptp
 楼主| 发表于 2016-4-12 08:44:51 | 显示全部楼层
plazlf 发表于 2016-4-6 09:41
span 放宽，看看杂散

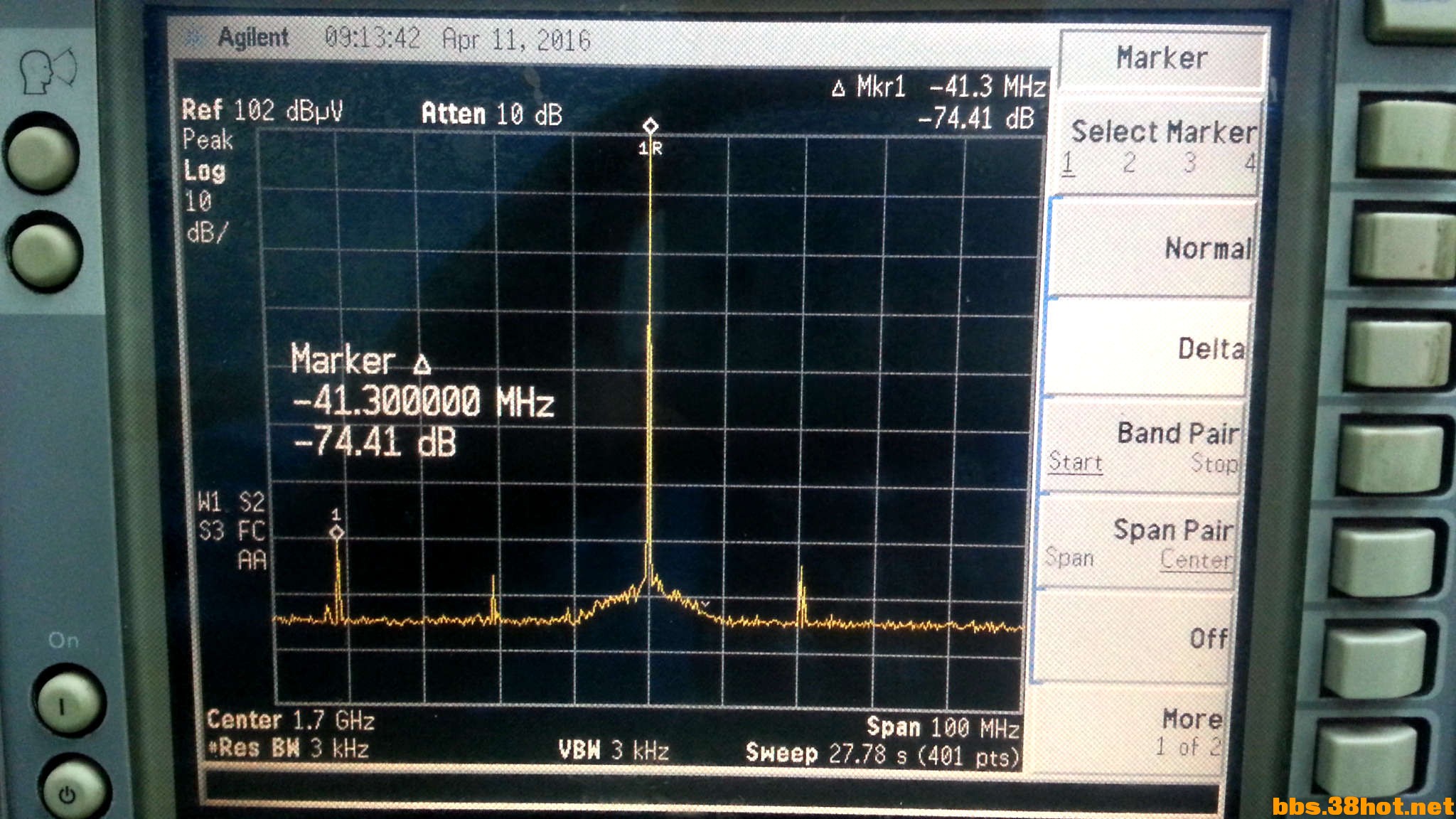

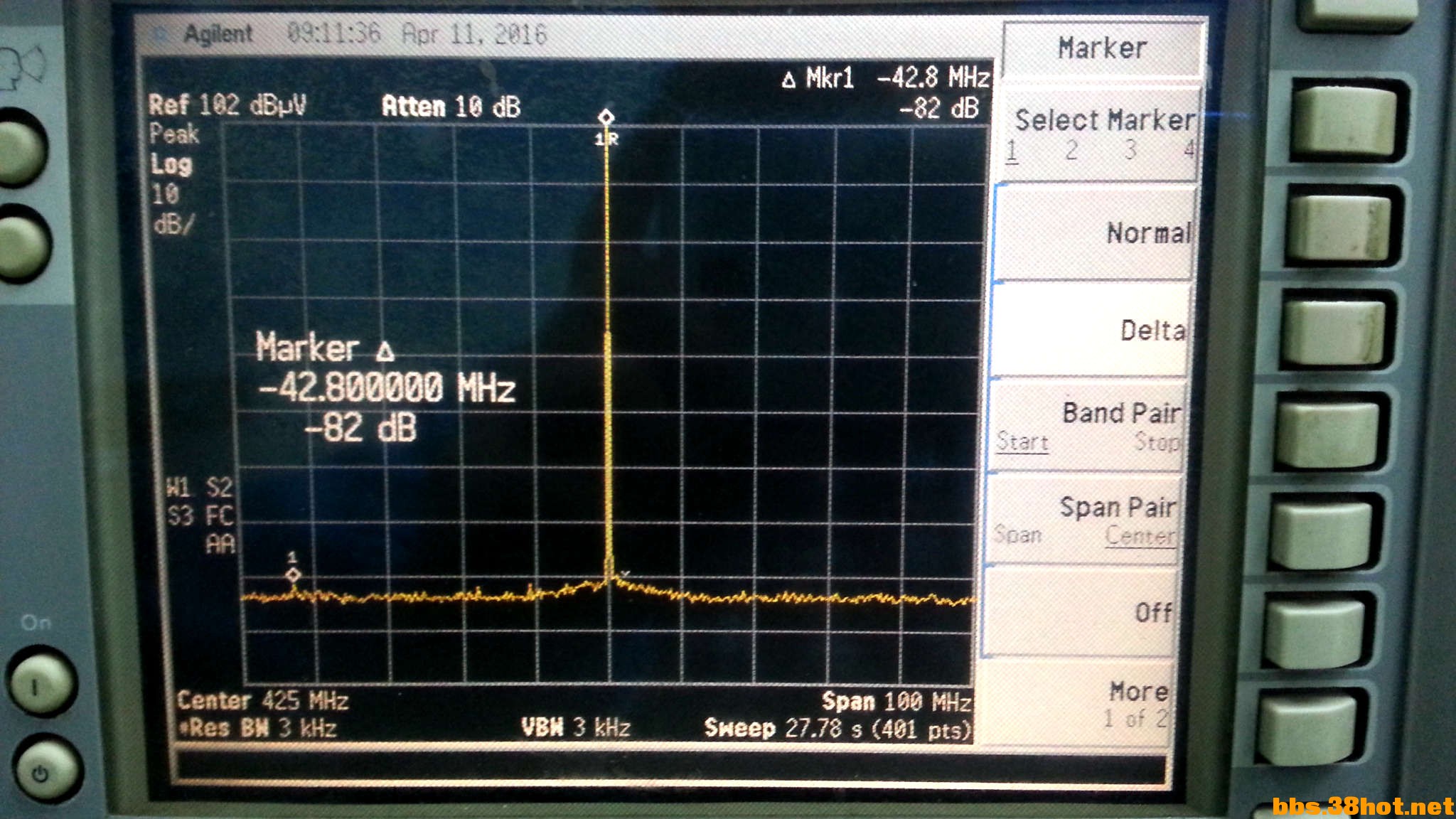

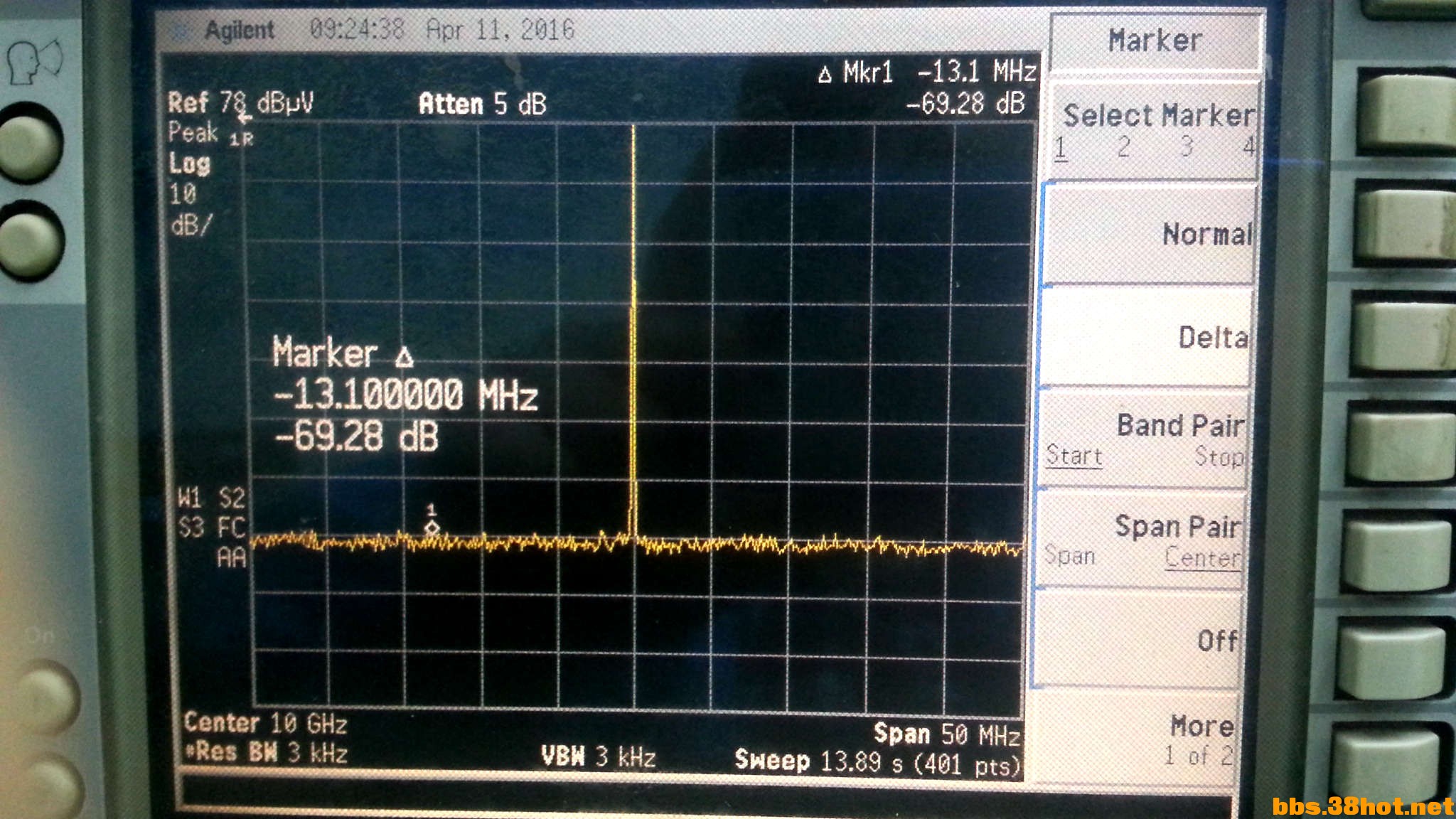

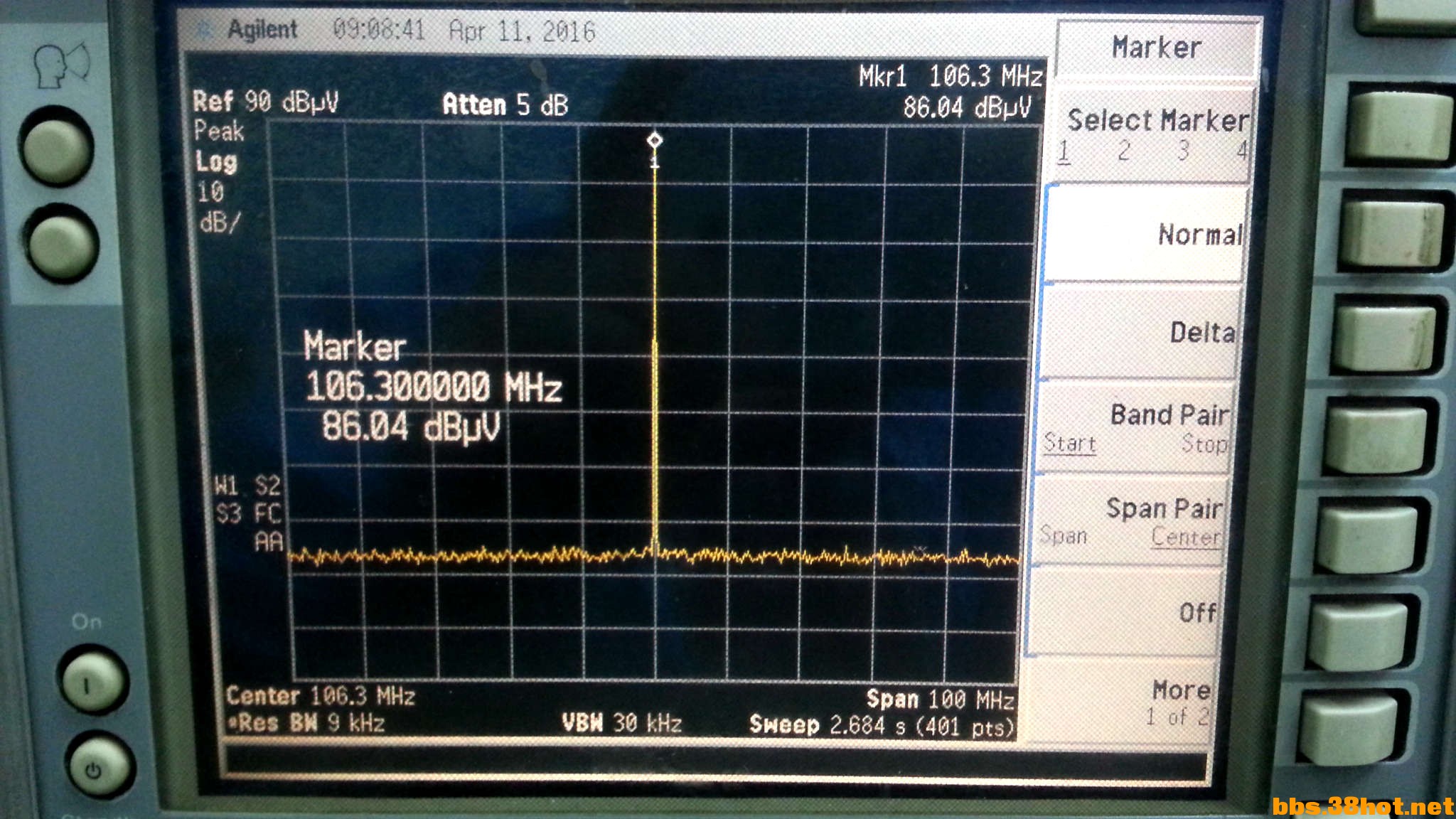

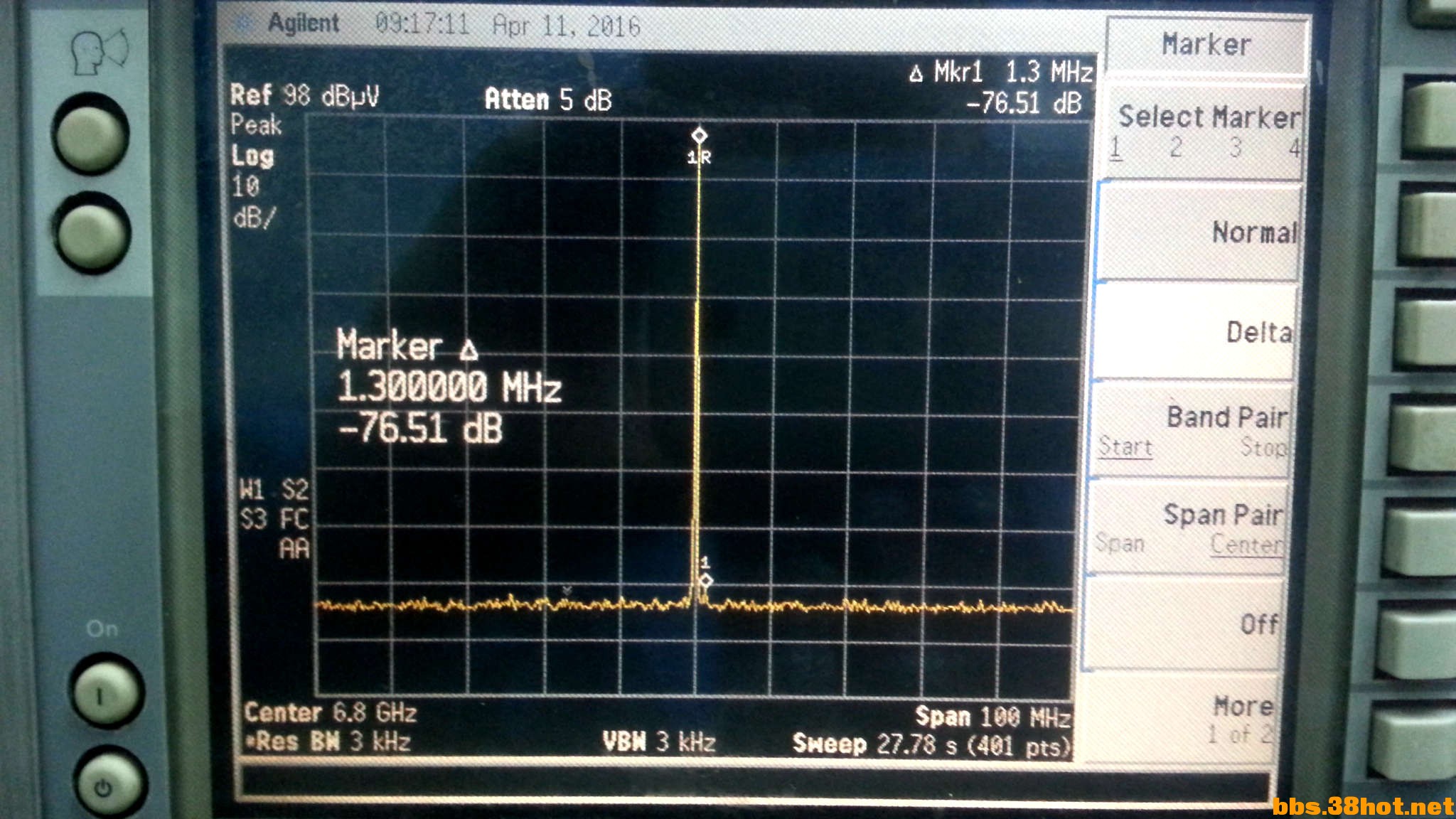

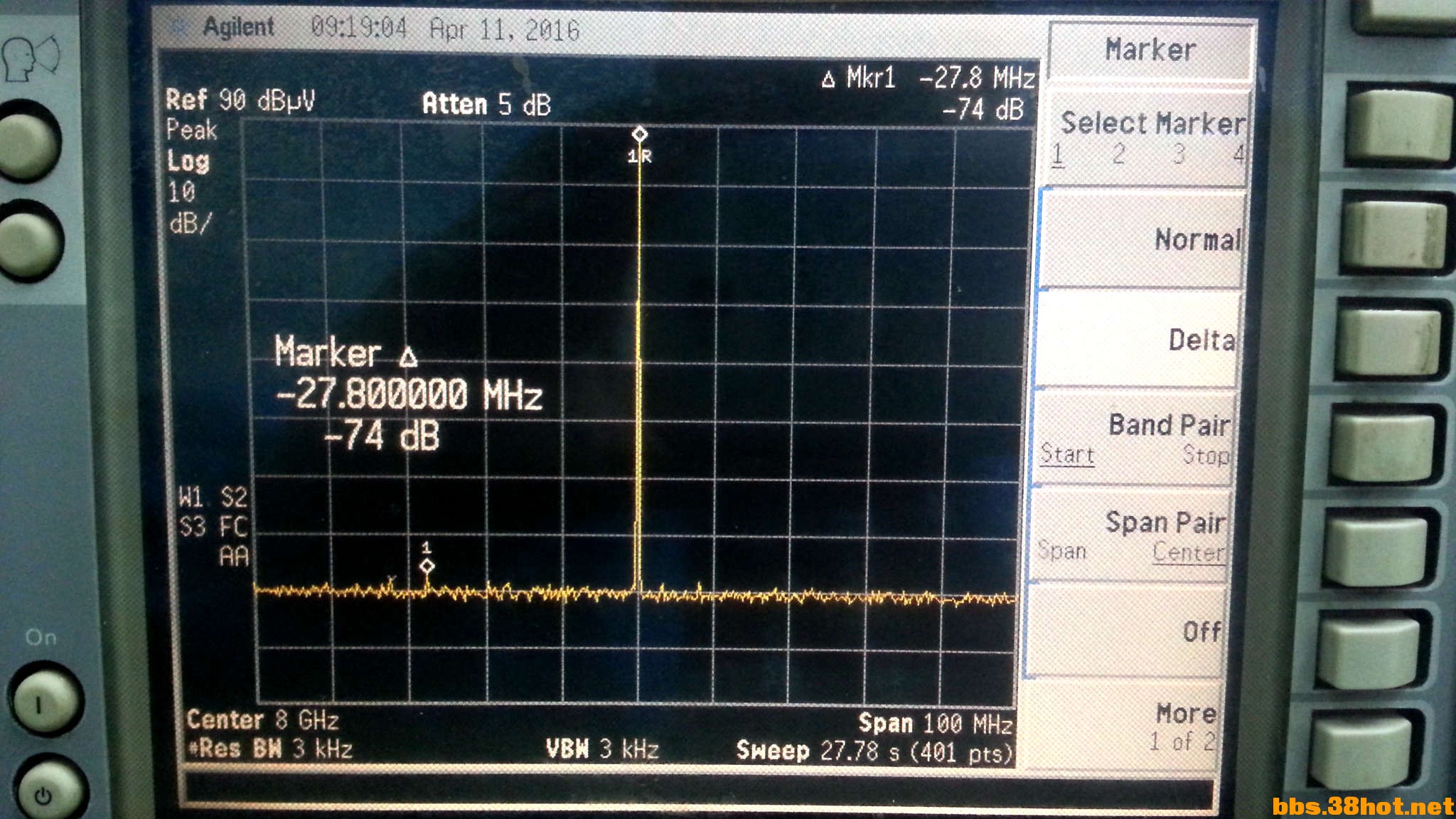

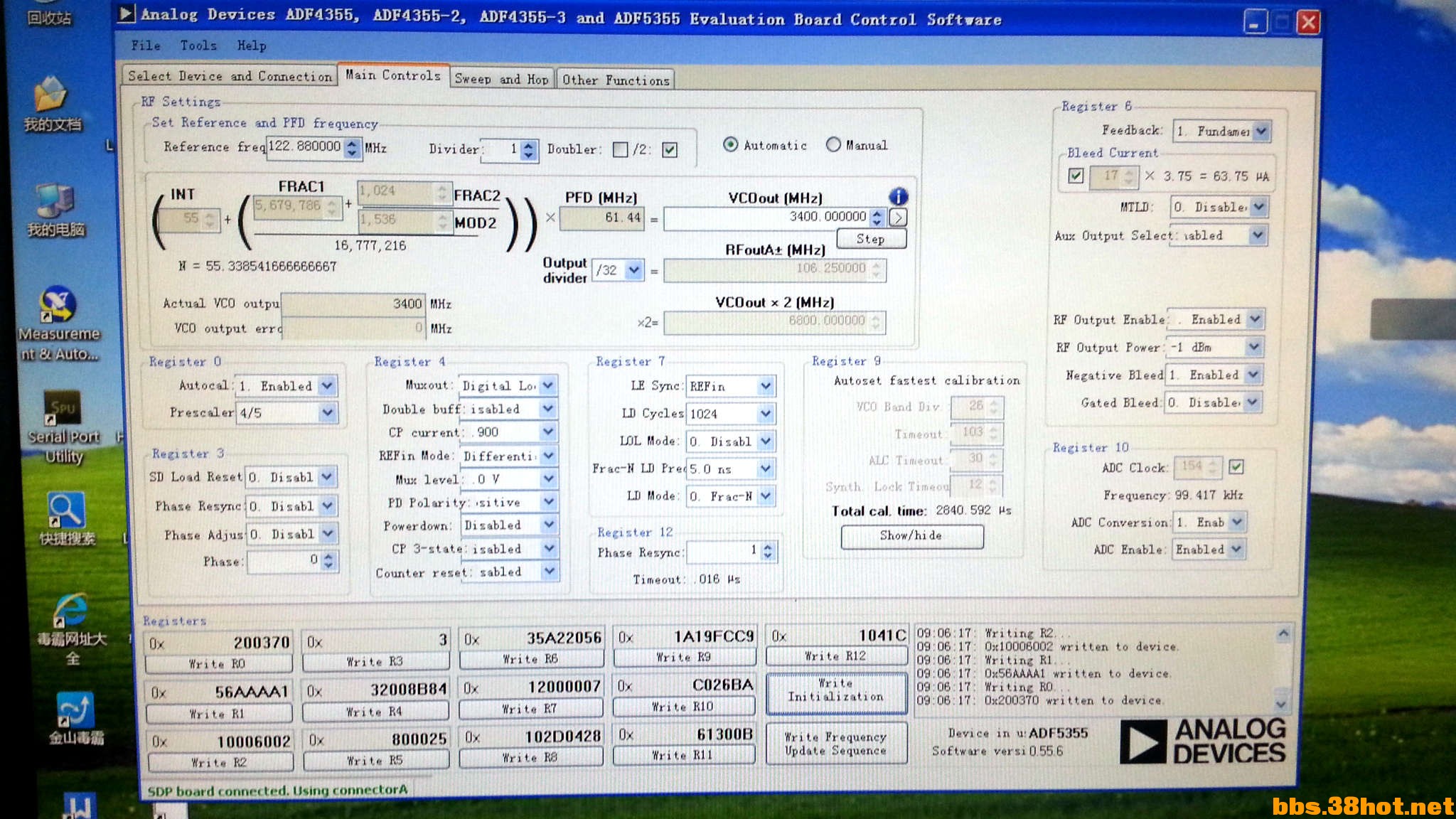

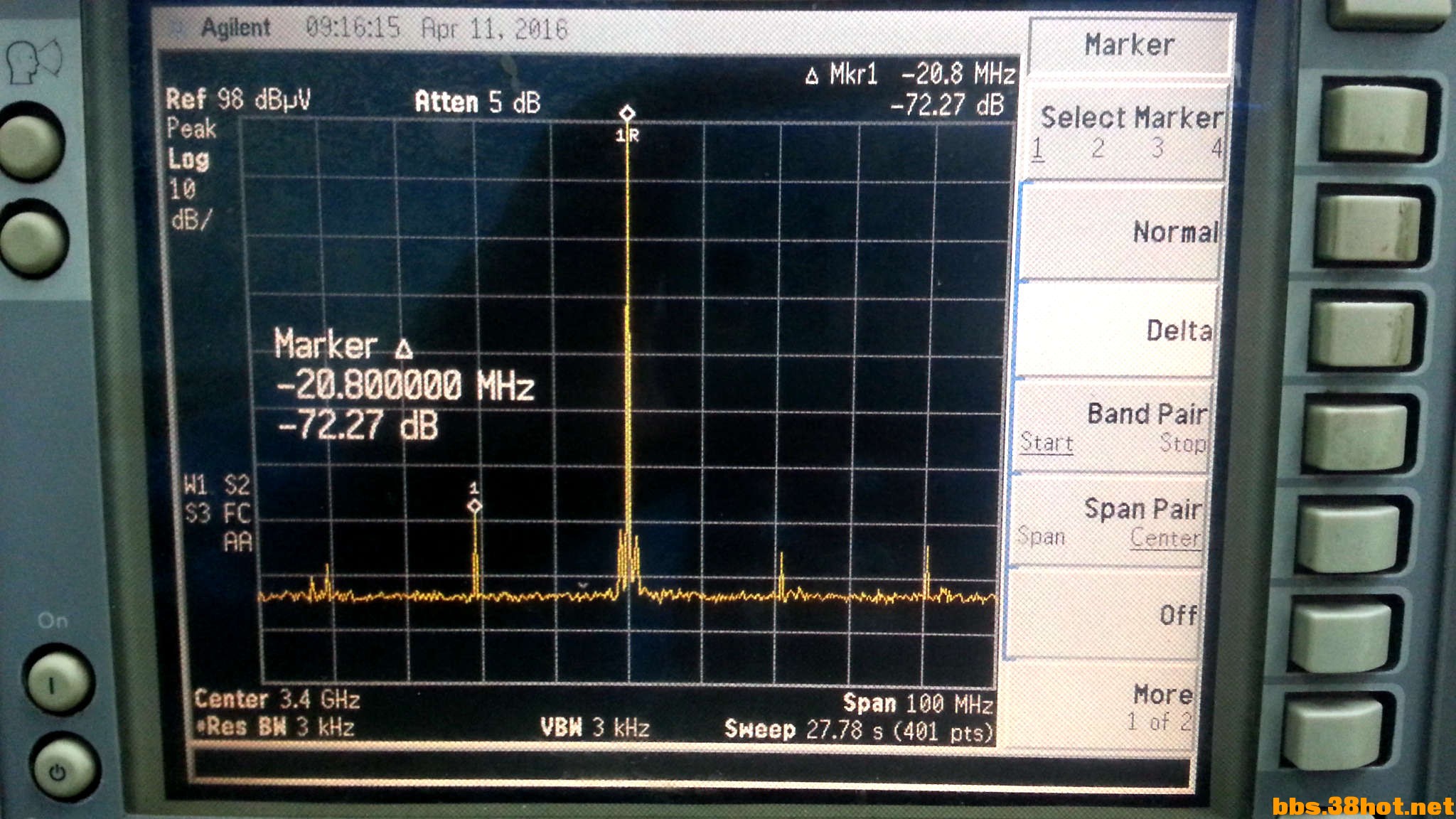

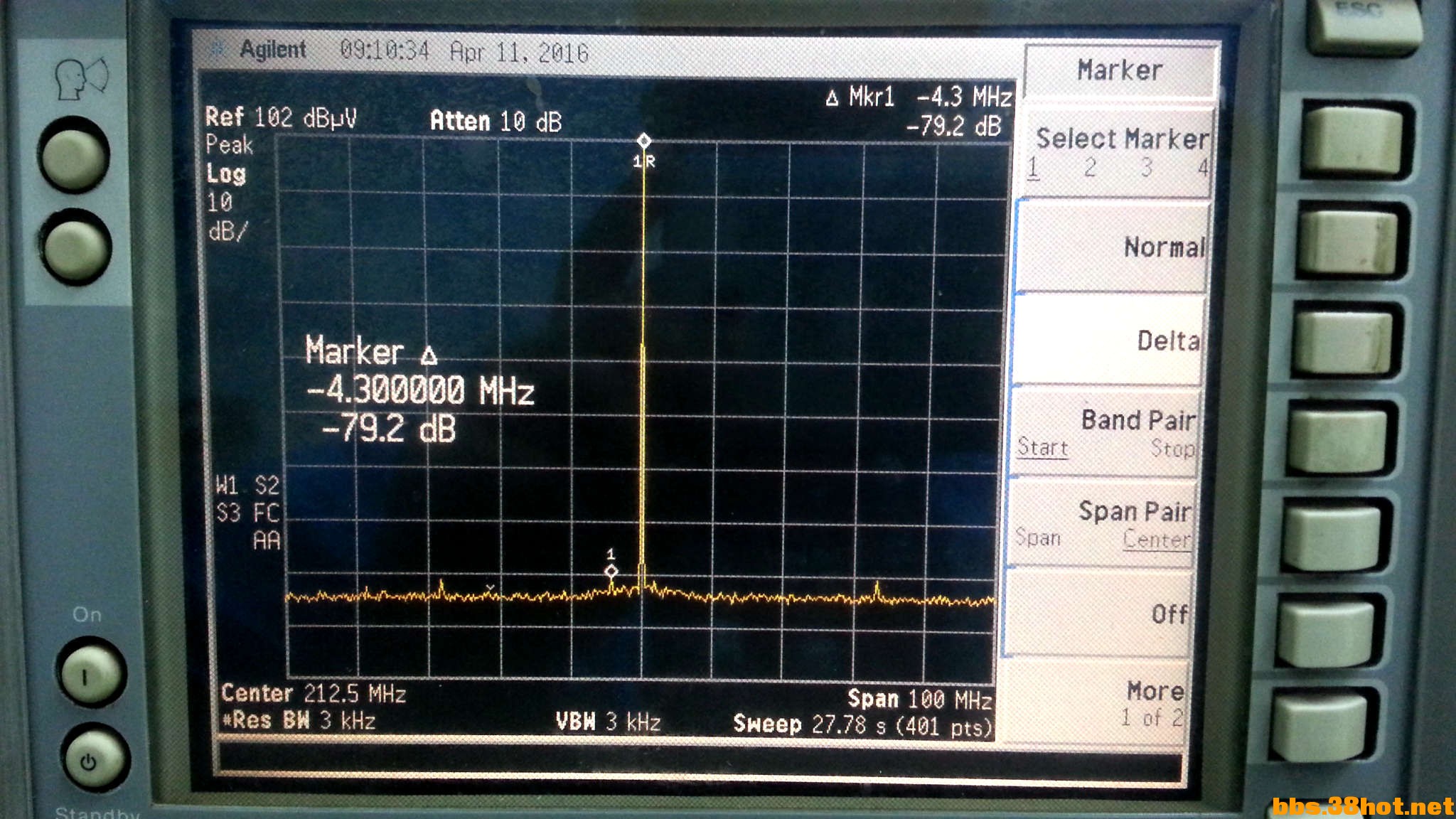

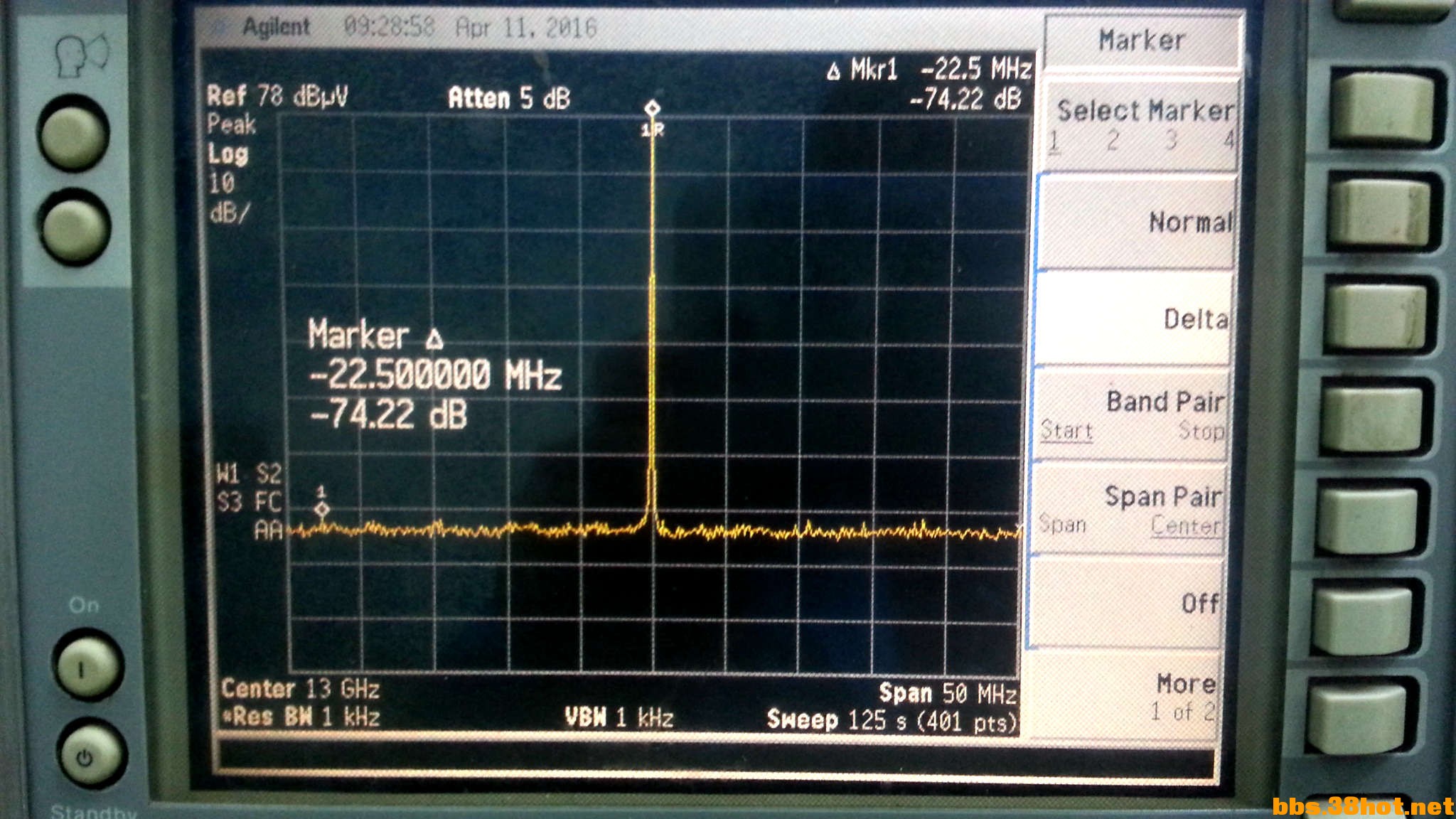

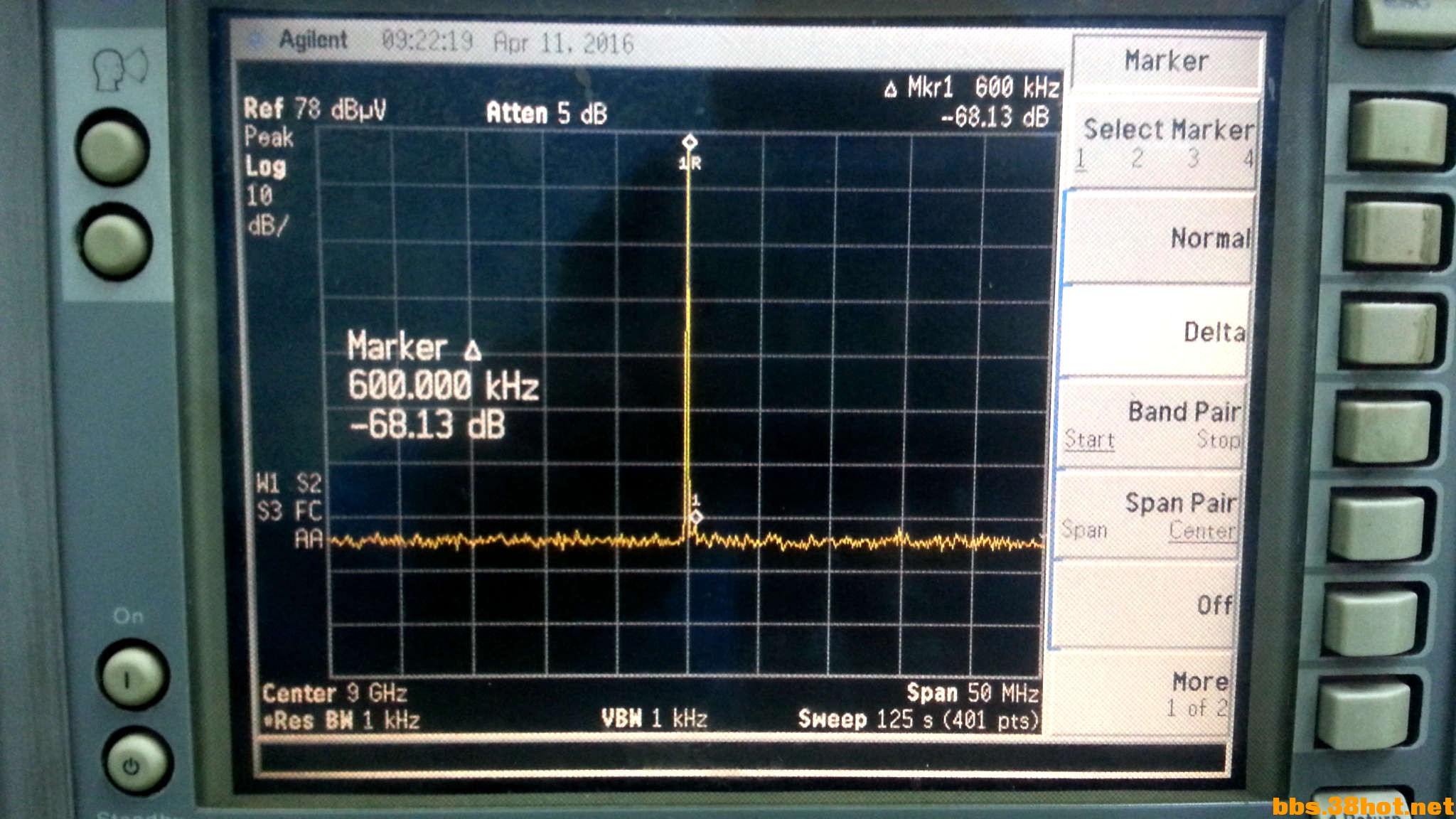

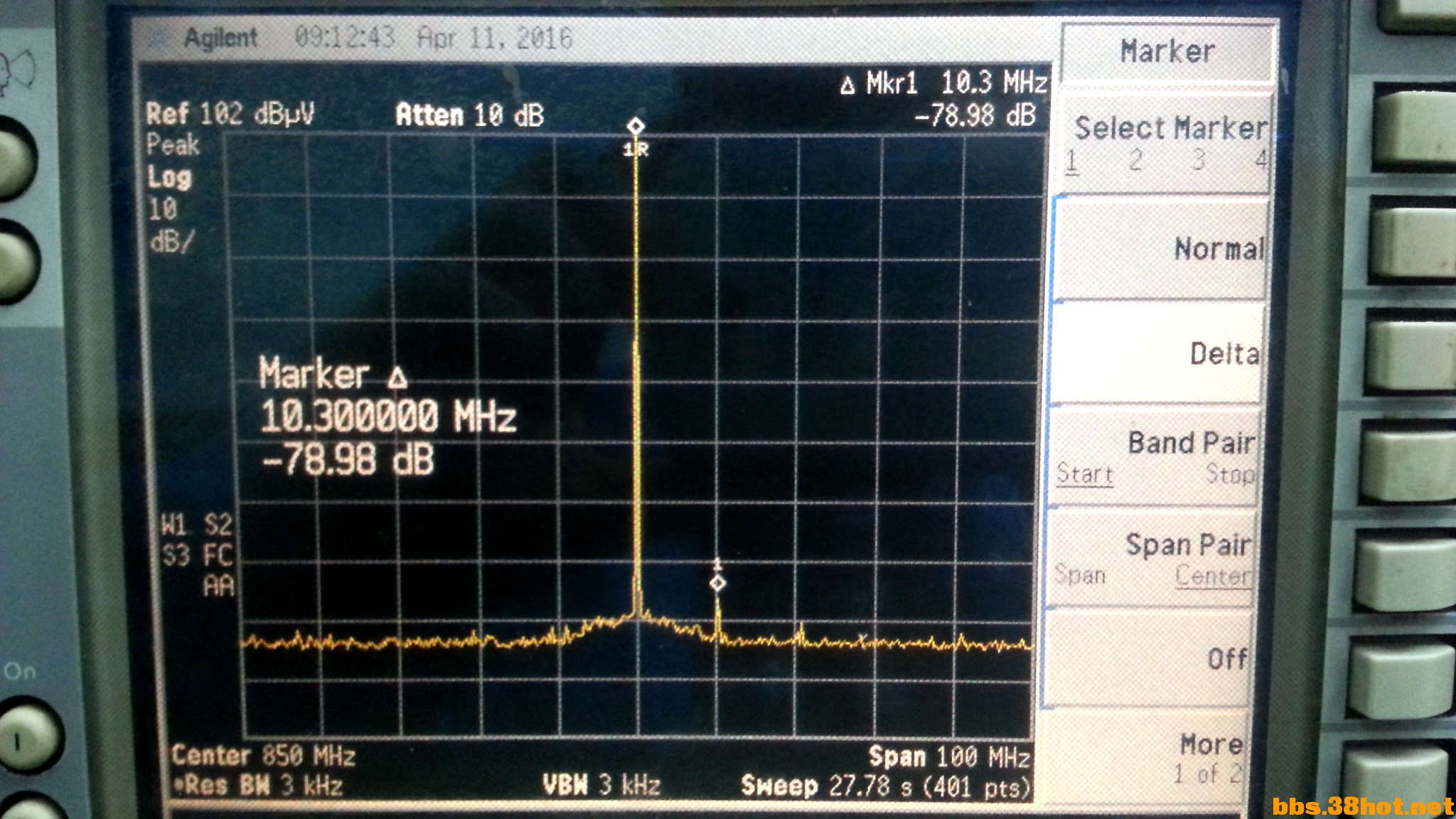

最近朋友要求测试下其他性能在这儿补上。杂散测试。

更多图片 小图 大图
组图打开中，请稍候......
回复

使用道具 举报

zhangptp
 楼主| 发表于 2016-4-12 08:46:33 | 显示全部楼层

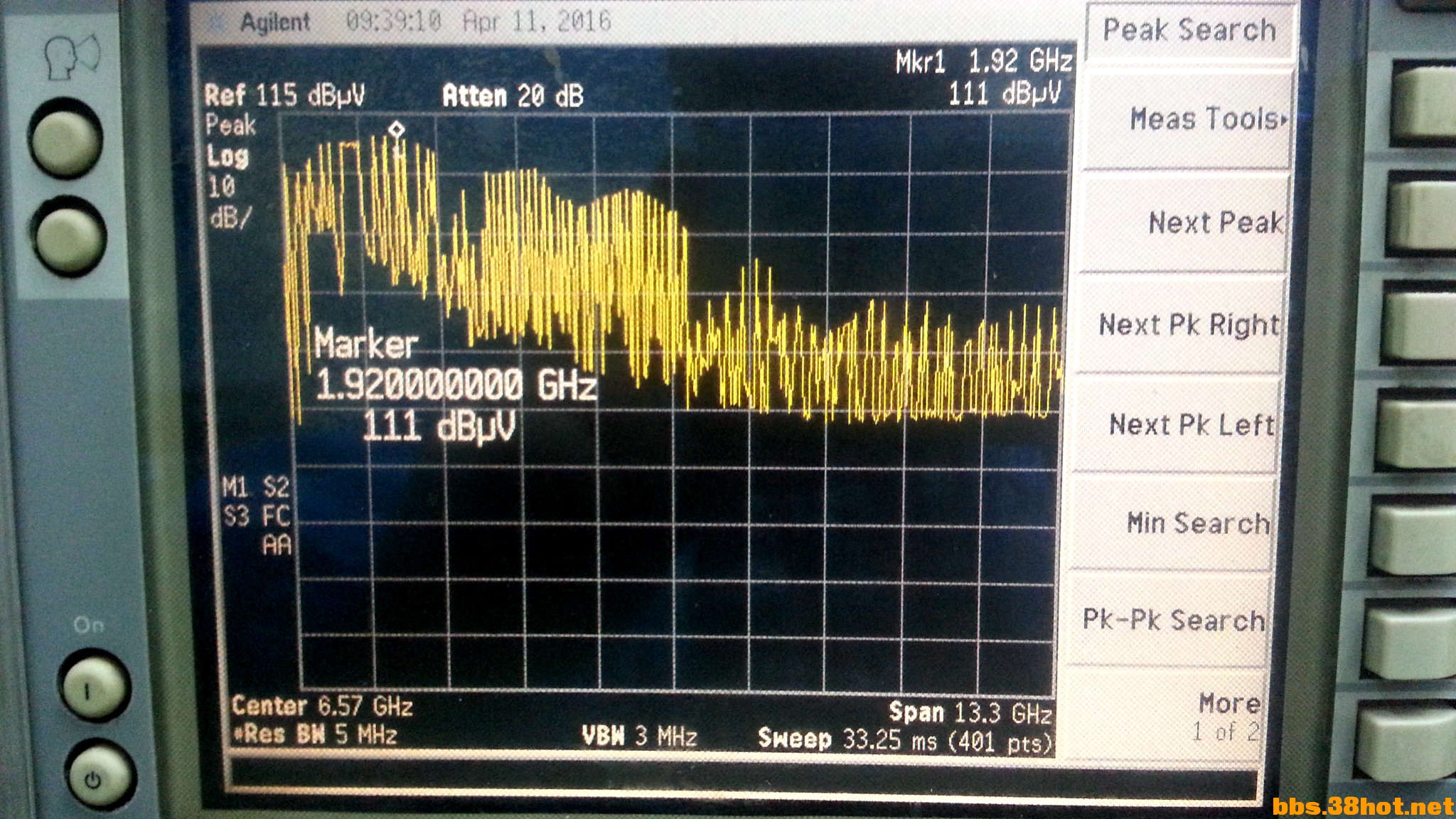

扫频测试结果不好，因为6.8G后是倍频输出的，幅度差不少。
回复

使用道具 举报

zhangptp
 楼主| 发表于 2016-4-12 08:48:05 | 显示全部楼层

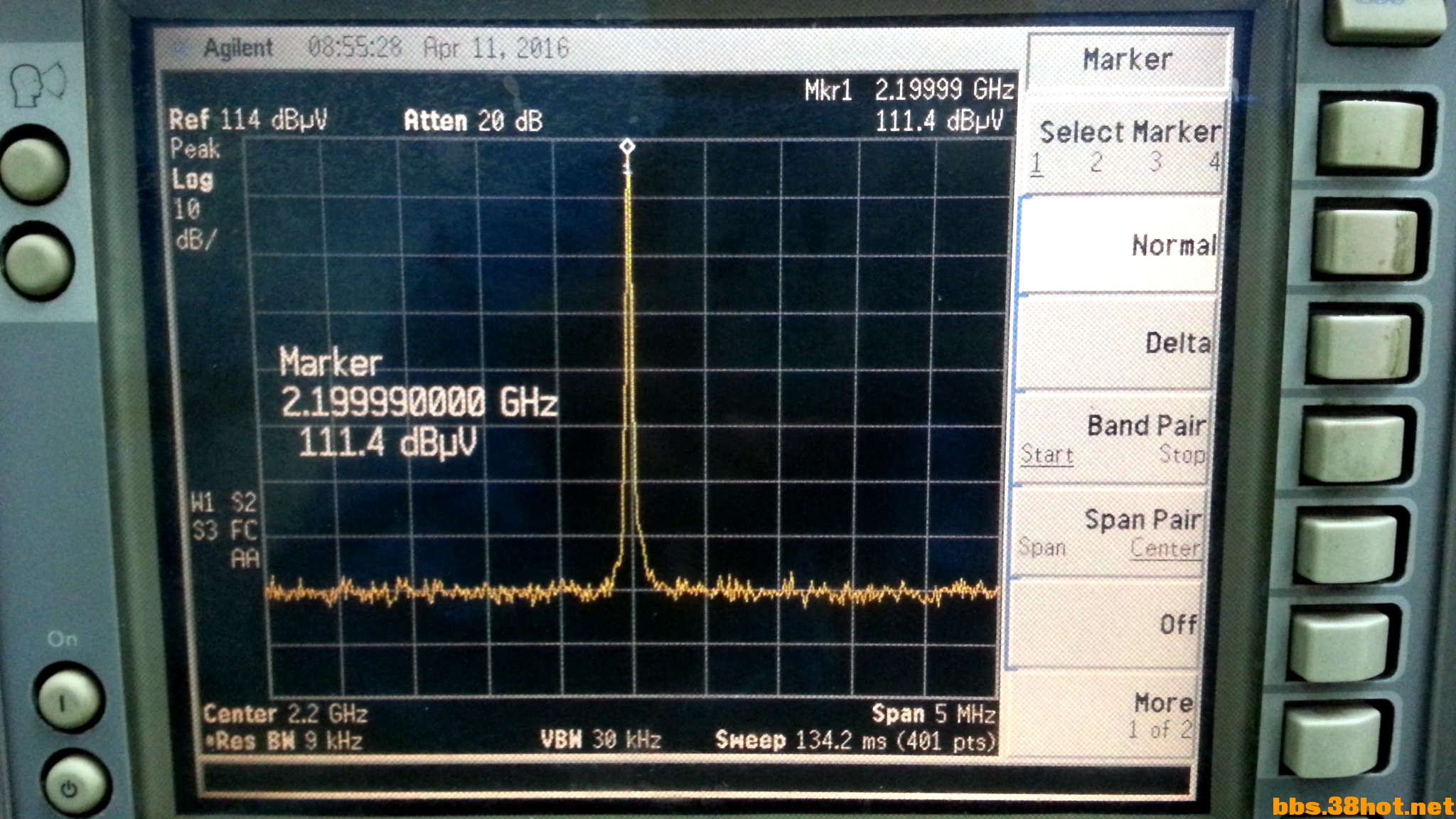

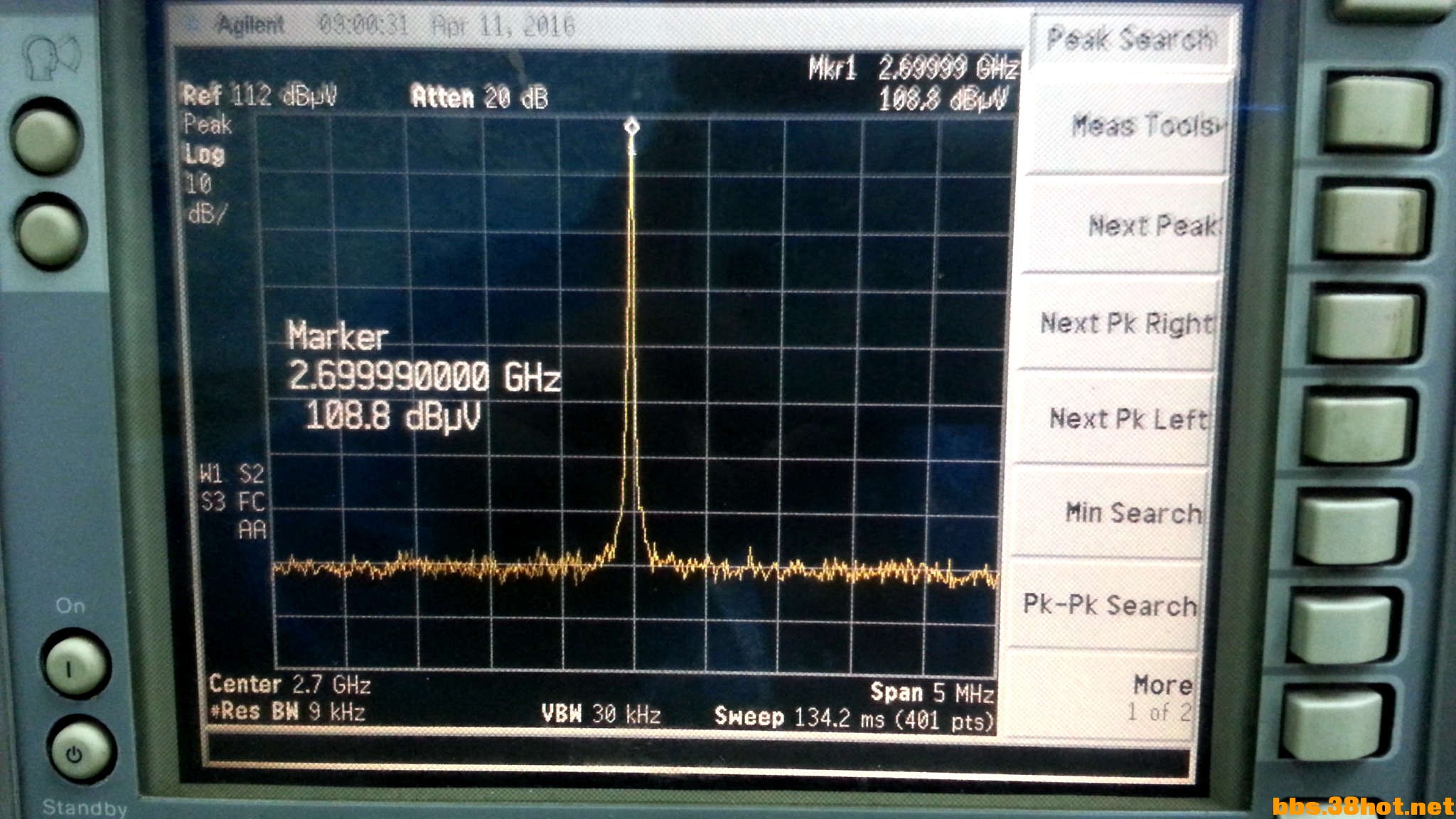

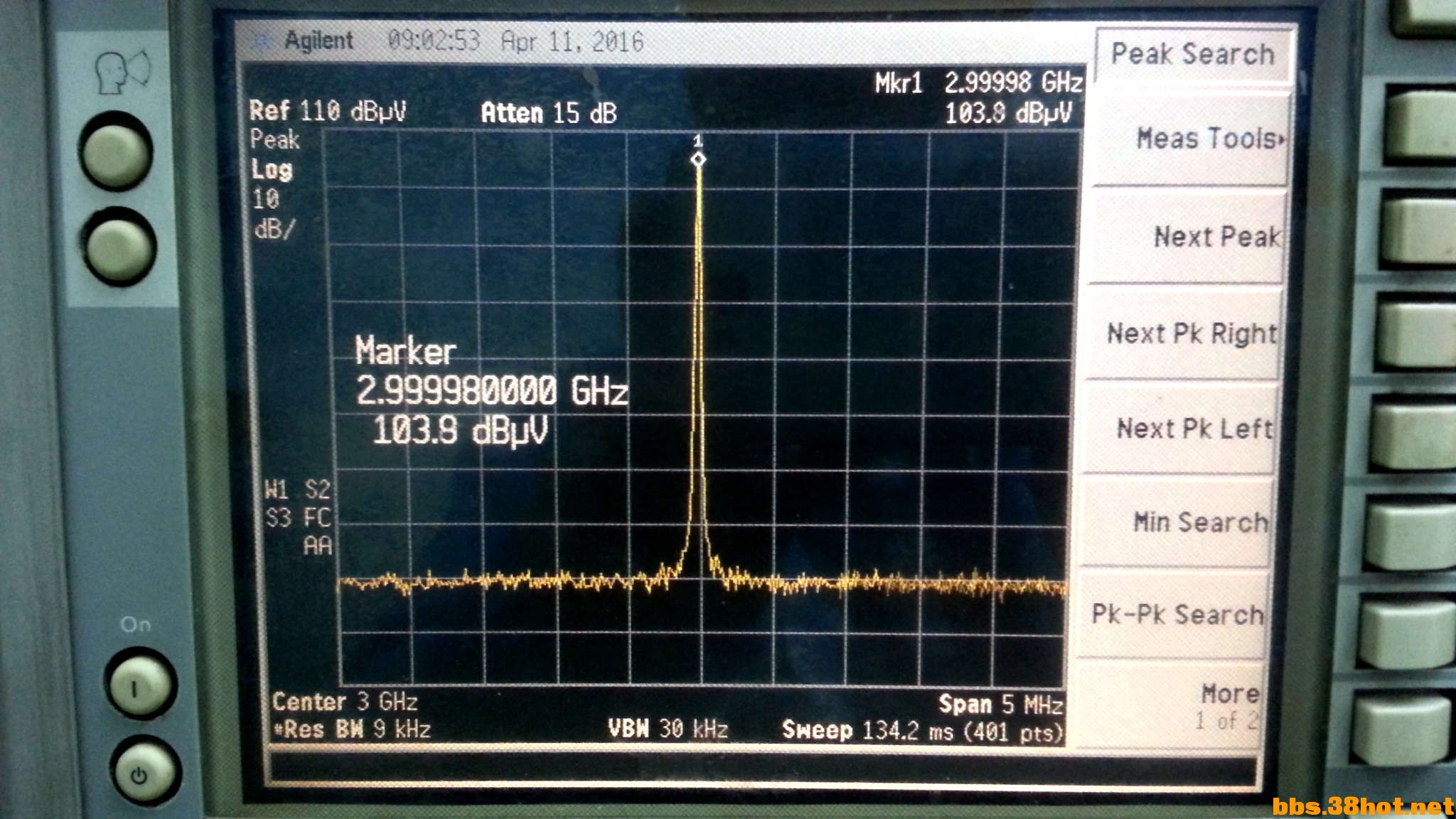

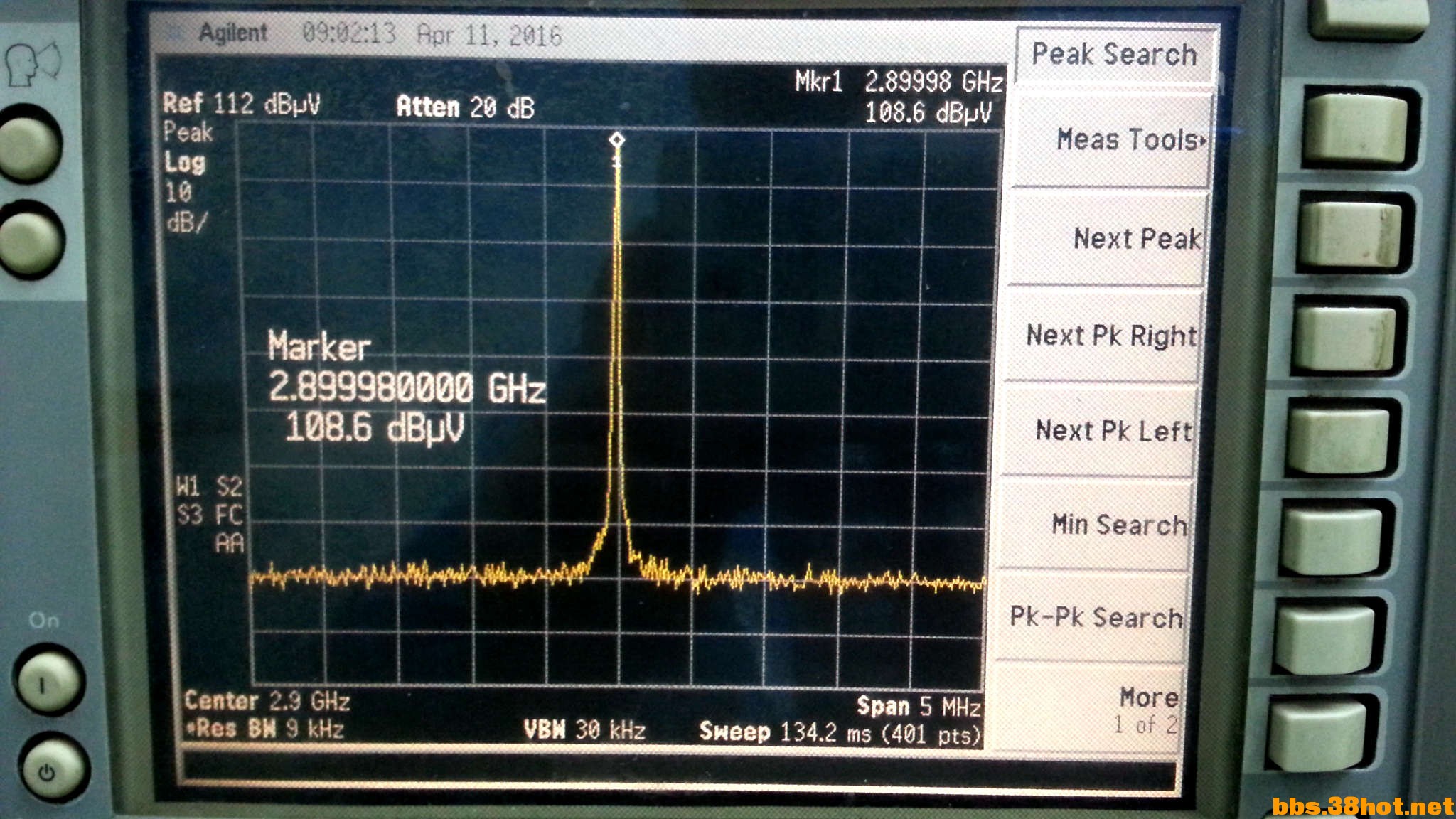

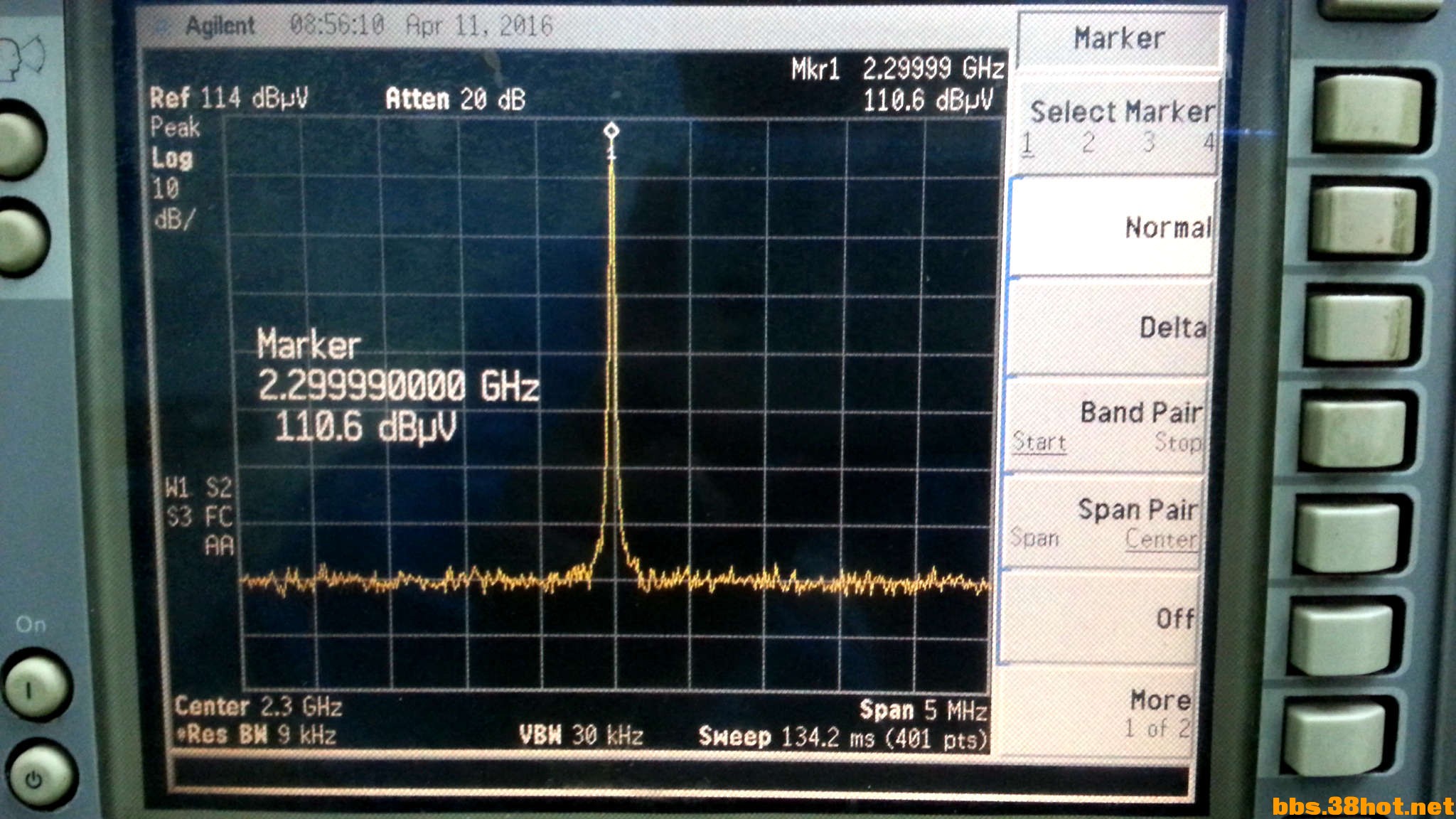

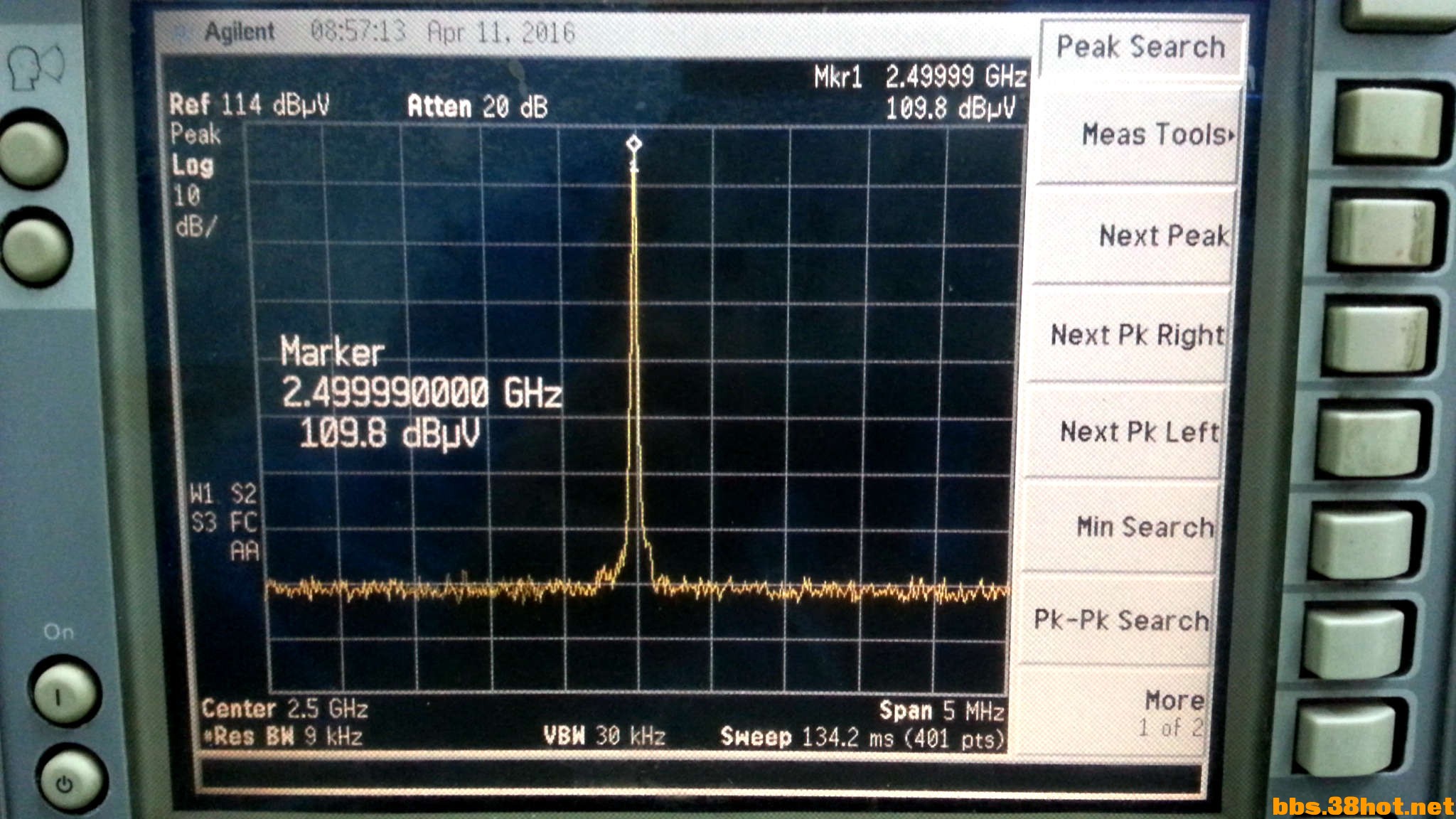

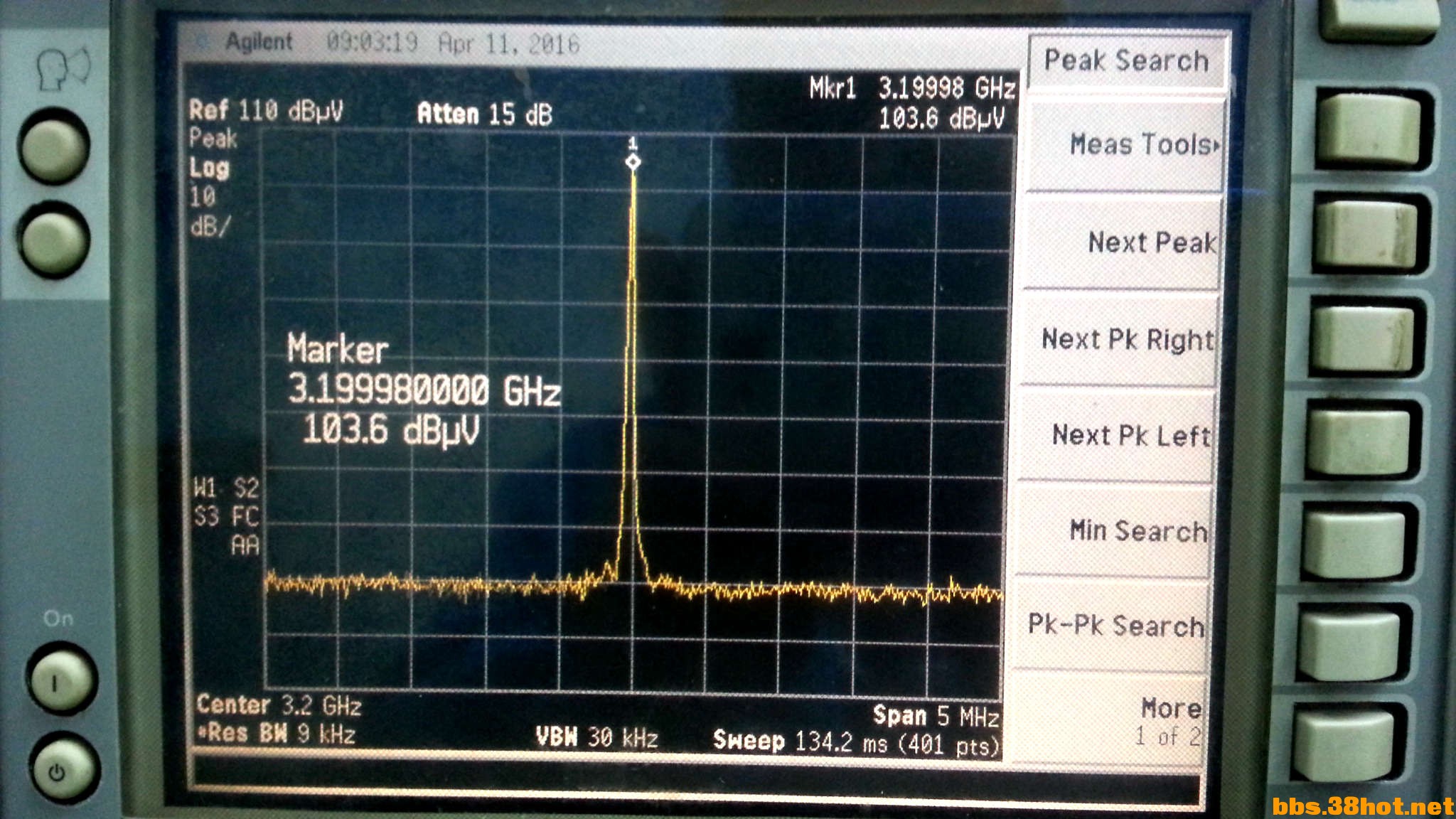

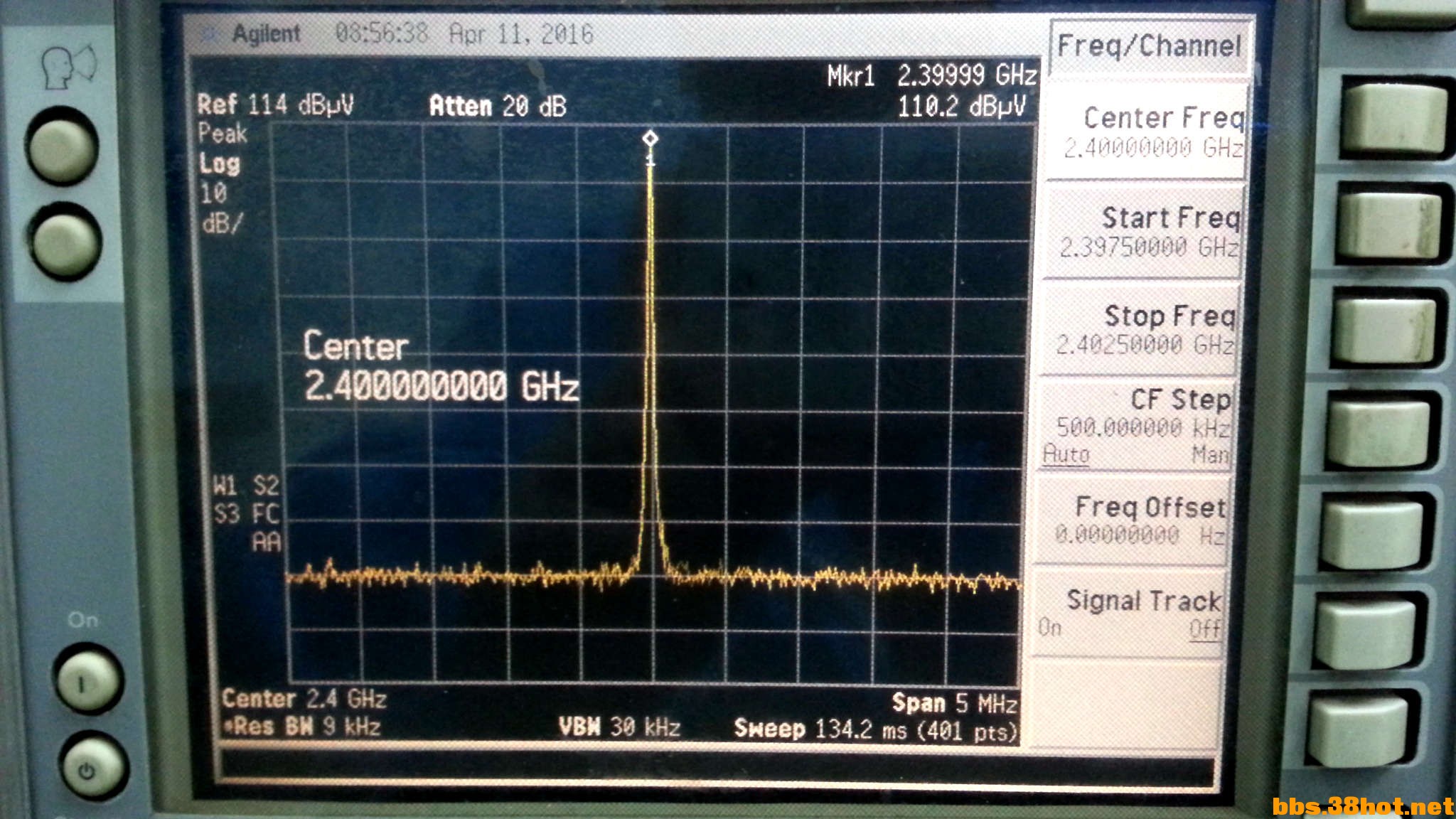

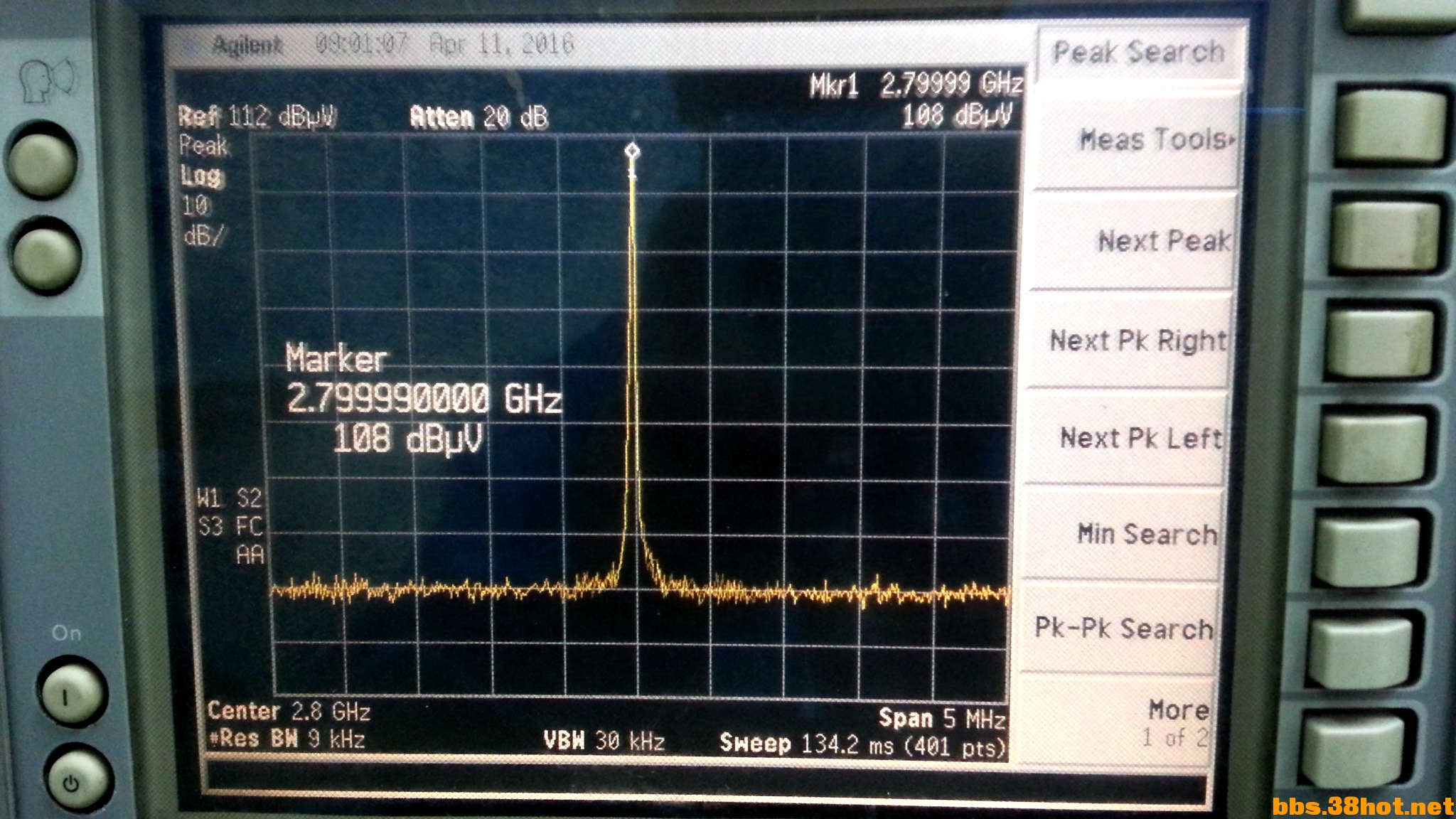

还有bg8up发现2.8G后有电平差异变大。
更多图片 小图 大图
组图打开中，请稍候......
回复

使用道具 举报

zhangptp
 楼主| 发表于 2016-4-12 10:22:16 | 显示全部楼层
继续出啦
回复
