9V15V22V万用表充电电池，专门针对老款指针表优化了。

szapeng · 发表于 2015-8-13 15:50:48

默认升压板是不工作的，收到后要放到表里可以正常工作说明升压板工作了，或者找个1K的电阻做负载来测试升压电压也可以。
这次优化是针对老款指针表，增加了15V22V的电压输出，需要的可以到店里参观http://szapeng.taobao.com

新版成品9V电池淘宝链接：https://item.taobao.com/item.htm?spm=686.1000925.0.0.Pjd6uz&id=521212144436

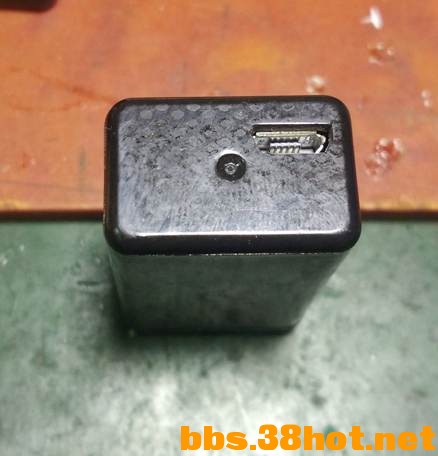

坛友说想要些成品，现在把充电和升压及保护功能集成到一块板子上了。有成品壳子，请大家慢慢看图，还有些坛友担心纹波影响仪表的精度，后面都有测试图来说明一切的，电池容量两次升级，目前9V电池壳能装下最大容量的电池了，3.7V1000毫安时的，也有电池的测试图，请大家放心。成品价格25元一个，到手就可以使用。

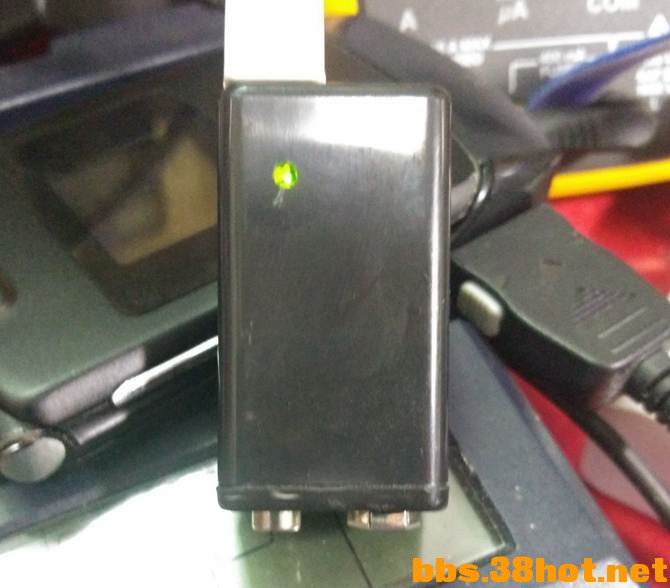

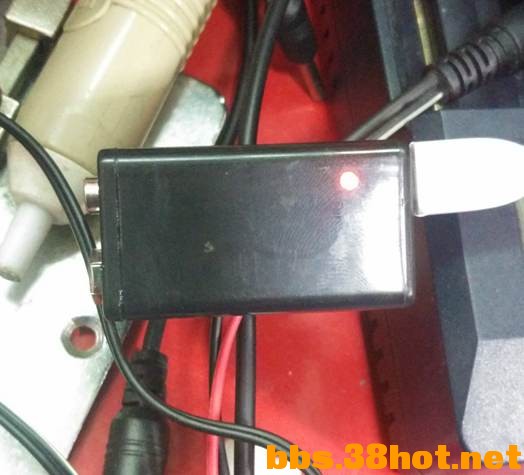

   充电电路：充电部分采用专业的锂电充电IC，充电电流可以通过改变电阻值来改变，本电路默认为250 mA 左右，慢点就慢点吧，对电池有好处。充电时红灯亮，当电池充满时，LED双色转发黄光；本充电电路加入了防反接二极管。
   升压电路：通过专用锂电池升压集成块，自控式升压电路（只有接上负载升压IC才工作，可以减少待机电流，实测为20uA左右，延长锂电池使用寿命），输出9V（分压电阻为1M：470K//200K），三极管BE结消耗掉一部分，理论计算升压输出是9.6V左右。为了减少电路对终端设备的干扰，输出处增加一级LC滤波减小纹波（特别是用在数字万用表）。
   锂电池保护电路：为了能使用不带保护的锂电池，特在PCB上加入了锂电保护IC，3A保护。
   欠压电路：针对本电池在数字万用表使用中，为了能够直观的出现低电压指示。特别增加了欠压电路，由MAX809S 和NPN等组成。电量快没了，通过MAX809S和NPN管使输出电压降至7V以下，此时万用表还可以正常使用，但是会显示电压低的符号，这样就解决了用单锂电或镍氢电池升压型电池的会突然断电的缺点；电池的电量也不会像两节锂电池串联那样当还有不少电量的时候就会显示电池电压低；

liubaiwan · 发表于 2015-8-13 16:09:38

楼主做这个不容易啊，推销也不遗余力，帮顶一个

xueju · 发表于 2015-8-13 16:21:46

东西不错，但价格降下来有点难度吧！

panchunhu · 发表于 2015-8-13 16:44:03

6v、15v、22.5v电路上楼主应该不难解决，关键外壳不好搞。

szapeng · 发表于 2015-8-13 16:52:50

xueju 发表于 2015-8-13 16:21
东西不错，但价格降下来有点难度吧！

是啊！大批量的话还可以降些成本，现在都是人工弄的，所以成本高很多，但是保证质量的。

szapeng · 发表于 2015-8-13 16:54:37

liubaiwan 发表于 2015-8-13 16:09
楼主做这个不容易啊，推销也不遗余力，帮顶一个

谢谢你的支持。

huchao · 发表于 2015-8-13 18:31:41

支持lz 非常好的产品

szapeng · 发表于 2015-8-13 18:36:44

坛友满意我就开心，呵呵。稍后上传一张在9V下面的放电曲线和9V的容量图。

szapeng · 发表于 2015-8-13 18:41:24

panchunhu 发表于 2015-8-13 16:44
6v、15v、22.5v电路上楼主应该不难解决，关键外壳不好搞。

这就要发挥坛友们的DIY精神和想像能力了。
