楼主: hnhuqiong

Keithley 2001 全套资料

[复制链接]
发表于 2015-4-9 15:04:36 | 显示全部楼层
这个不错 好资料
回复

使用道具 举报

发表于 2015-4-10 10:08:12 | 显示全部楼层

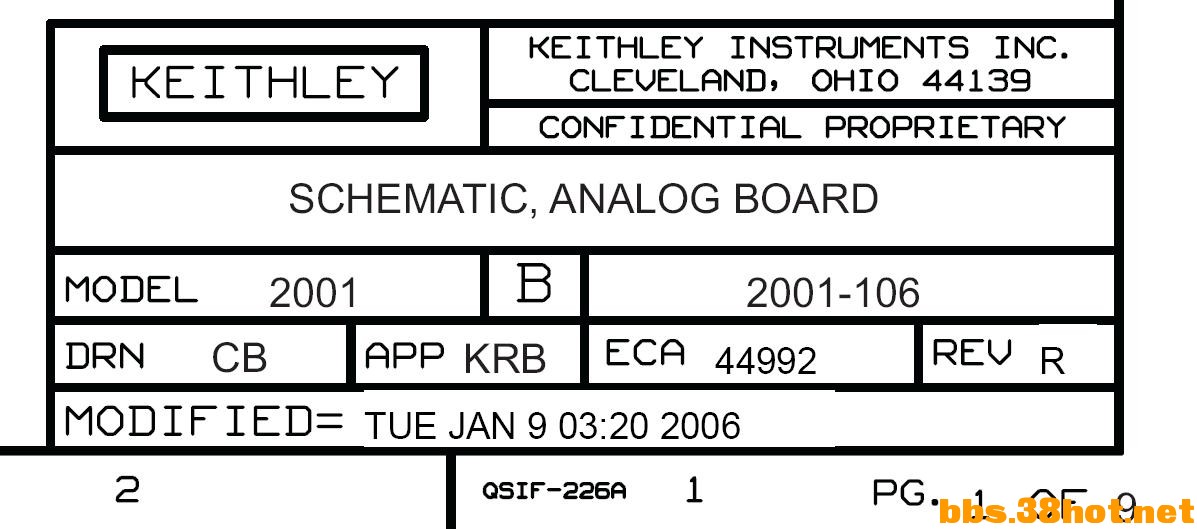

如果没有confidential porprietary或者手绘版上originnal if red标示,并非keithley官方图纸

粗略看了下 有百分之40左右的错误
回复

使用道具 举报

发表于 2015-4-10 12:50:27 | 显示全部楼层
为什么要有阅读权限30阿,下不了阿。
回复

使用道具 举报

 楼主| 发表于 2015-4-10 14:51:43 | 显示全部楼层
本帖最后由 hnhuqiong 于 2015-4-10 15:01 编辑
〆﹏熋訷悪鎩 发表于 2015-4-10 10:08
如果没有confidential porprietary或者手绘版上originnal if red标示,并非keithley官方图纸

粗略看 ...

如果说有错误应该正常,但你说的40%错误有点夸大其词。

因为玩机和改机2001,我逐条线路核对了基准部分,AD部分。图纸和PCB线路基本没有任何误差,不知道你说的40%错误来自什么地方?
有一些元器件的改变,比如基准部分U328图纸标记是AD707,而板上实际是OP177F。
比如U330的LTC1043CN的原理部分原先抄板时候,不明白为什么这样甚至怀疑自己跑线错误,而图纸就是这样,说明图纸和PCB符合的非常好。
AD部分,曾经烧过AD板,整个版我是逐个线路查找,非常熟悉整个AD板,并且另有一台2001到手后,仔细核对过两个AD板,和图纸无差异。

请问,40%的错误在什么地方,真心请教。

再一个,的确不是每一张图纸有你所说的originnal if red,但90%的图纸有整个标志,也希望能够指点一下。
回复

使用道具 举报

发表于 2015-4-10 15:23:03 | 显示全部楼层
hnhuqiong 发表于 2015-4-10 14:51
如果说有错误应该正常,但你说的40%错误有点夸大其词。

因为玩机和改机2001,我逐条线路核对了基准部 ...

模拟板图纸PDF的 第一页和第五页 这两页加起来有12处错误 只是外露guard部分错误
没看到有AD板的图纸 AD板guard更多 更复杂

众所周知 guard是和bootstrap一起联动的

这图纸 是我开始在Keithley时候就用过 A3幅面的纸图 被误会了不止一次 只是销售用来取悦大客户的方式

数字版上的U625不是芯片 是个电路板 正式版图纸是有这部分的







回复

使用道具 举报

发表于 2015-4-13 17:32:55 | 显示全部楼层
让我说点啥啊!感谢!
回复

使用道具 举报

发表于 2015-4-14 10:34:38 | 显示全部楼层
感谢
回复

使用道具 举报

发表于 2015-4-24 11:38:24 | 显示全部楼层
顶一下,楼主在线吗?
回复

使用道具 举报

发表于 2015-4-24 12:12:51 | 显示全部楼层
终于发够帖子,凑够了积分,可以下载了。气喘吁吁中...
回复

使用道具 举报

发表于 2015-4-29 23:12:48 | 显示全部楼层
这个给力
回复

使用道具 举报

发表于 2015-5-25 15:16:47 | 显示全部楼层
利用该资料修好了一台2001,谢谢。
回复

使用道具 举报

发表于 2015-5-30 10:04:22 | 显示全部楼层
好东东,下载了,谢谢,顶一个。
回复

使用道具 举报

发表于 2015-5-30 18:45:12 | 显示全部楼层
поднимем ттему

回复

使用道具 举报

发表于 2015-6-3 11:04:39 | 显示全部楼层
好贴顶起
回复

使用道具 举报

发表于 2015-6-20 20:29:28 | 显示全部楼层
谢谢,下载备用。
回复

使用道具 举报

发表于 2015-6-25 21:17:53 | 显示全部楼层
楼主好人必须顶!
回复

使用道具 举报

发表于 2015-7-3 22:24:57 | 显示全部楼层
学习楼主的无私奉献。
回复

使用道具 举报

发表于 2015-7-4 06:41:42 38hot手机频道 | 显示全部楼层
谢谢楼主
回复

使用道具 举报

发表于 2015-7-13 23:47:38 | 显示全部楼层

dingding
回复

使用道具 举报

发表于 2015-7-17 14:27:25 | 显示全部楼层
十分感谢!!
回复

使用道具 举报

发表于 2015-7-17 15:12:24 38hot手机频道 | 显示全部楼层
有这表的,等于发福利了,楼主辛苦了。
回复

使用道具 举报

发表于 2015-7-18 11:22:01 38hot手机频道 | 显示全部楼层
太厉害了,这也能搞到。
回复

使用道具 举报

发表于 2015-7-18 18:28:38 | 显示全部楼层
有限制,下载不了
回复

使用道具 举报

发表于 2015-7-21 09:42:30 | 显示全部楼层
感谢楼主的资料
回复

使用道具 举报

发表于 2015-7-25 07:59:02 | 显示全部楼层
能放出来就是需要勇气,顶
回复

使用道具 举报

发表于 2015-9-1 13:27:51 | 显示全部楼层
好东西啊,感谢分享
回复

使用道具 举报

发表于 2015-9-1 21:00:14 38hot手机频道 | 显示全部楼层
楼主大公无私!顶你
回复

使用道具 举报

发表于 2015-9-4 09:44:26 | 显示全部楼层
hnhuqiong 发表于 2015-4-10 14:51
如果说有错误应该正常,但你说的40%错误有点夸大其词。

因为玩机和改机2001,我逐条线路核对了基准部 ...

版本不同而己,有U328有AD707也有你说的,这两个版本我都见过
回复

使用道具 举报

发表于 2015-9-4 09:54:00 | 显示全部楼层
〆﹏熋訷悪鎩 发表于 2015-4-10 15:23
模拟板图纸PDF的 第一页和第五页 这两页加起来有12处错误 只是外露guard部分错误
没看到有AD板的图纸 AD ...

U625有的版本是裸露的,有的版本就是一个黑盒,其实就是供电给VFD的,版本不同,印刷板线路也有不同,IC用的也不同!
回复

使用道具 举报

发表于 2015-9-4 10:19:30 | 显示全部楼层
感谢楼主的资料,谢谢
回复

使用道具 举报
