1ppm非线性PWM DAC 测试

  [复制链接]
发表于 2013-6-28 09:56:59 | 显示全部楼层 |阅读模式
本帖最后由 caoshanhui 于 2013-6-28 10:00 编辑

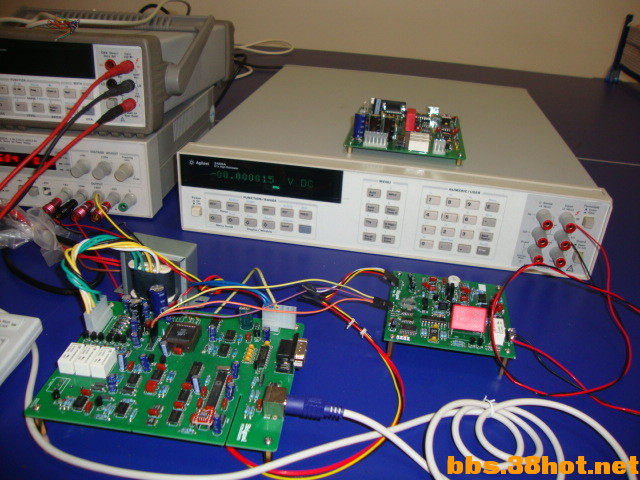

右边那块小方板是PWM DAC.  有不少跳线. 基准是LM299A, 电阻是Vishay RNC90Y

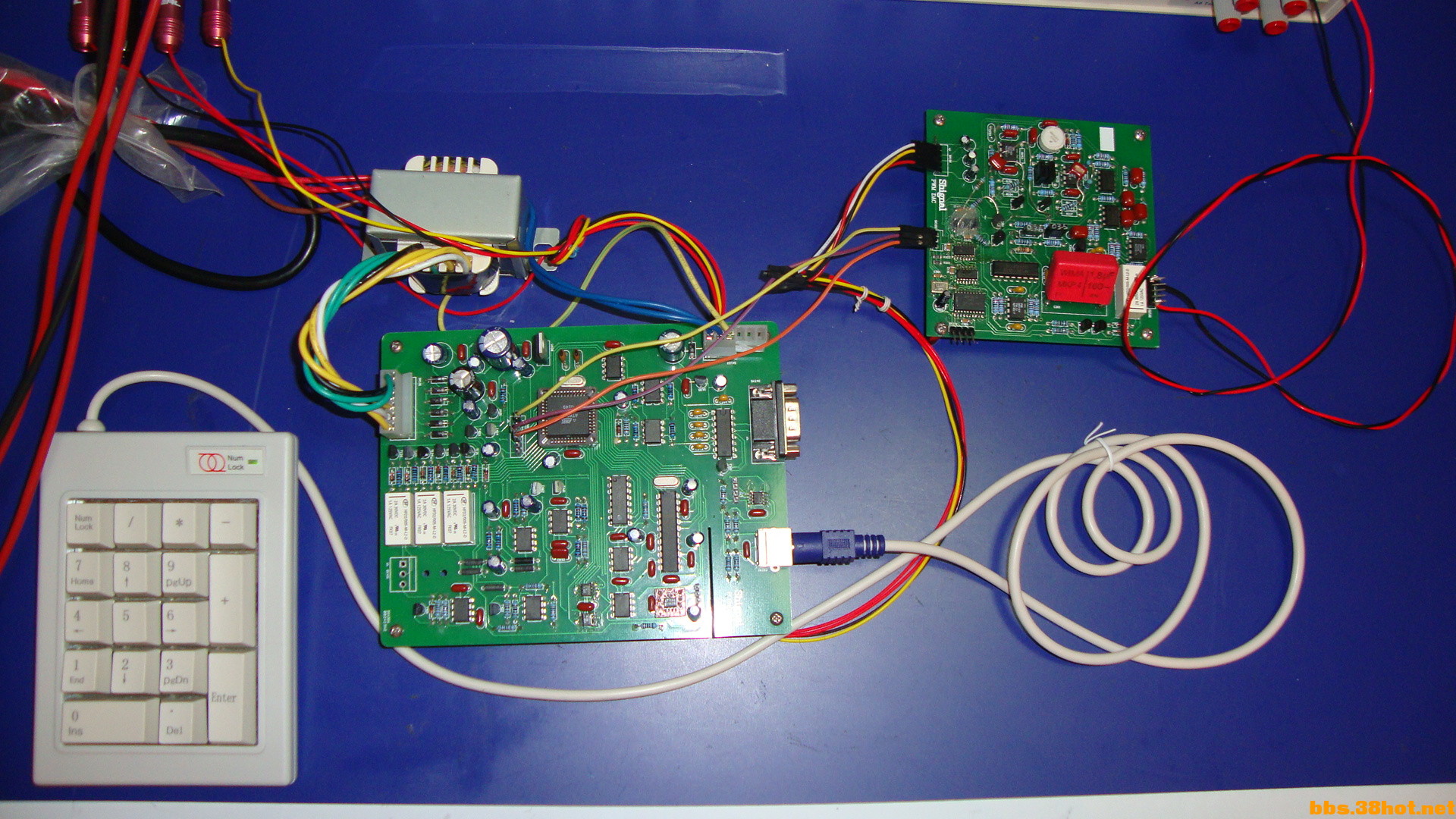

左边那块大板是成品5 1/2 电压电流校准器, 两块板子通过I2C相连.

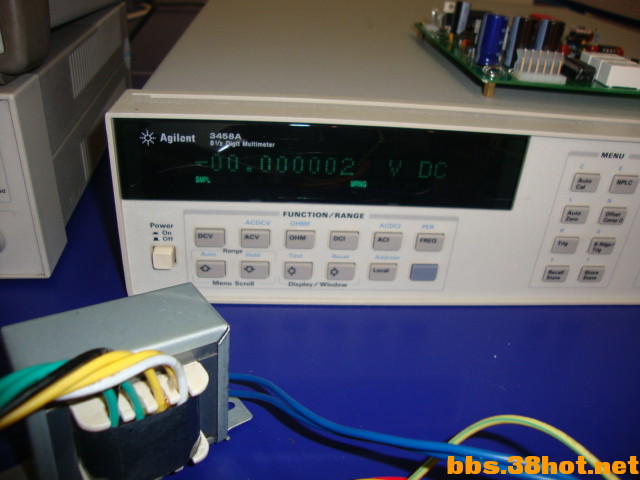

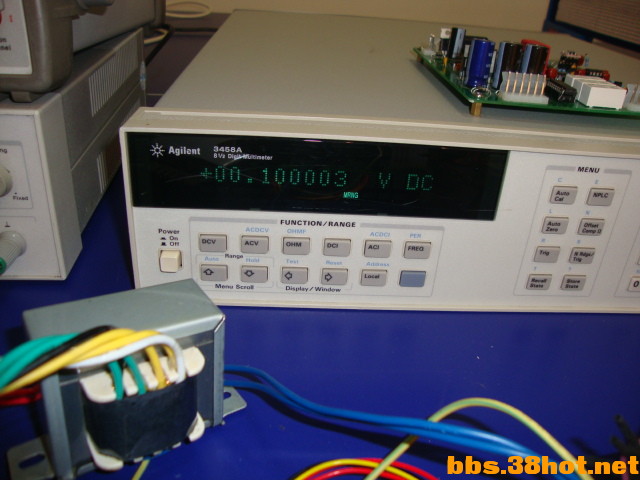

2012年底调试好, 用34401A校准后马上测试, 0 -  +/- 11000.00mV范围偏差 +/- 0.01mV

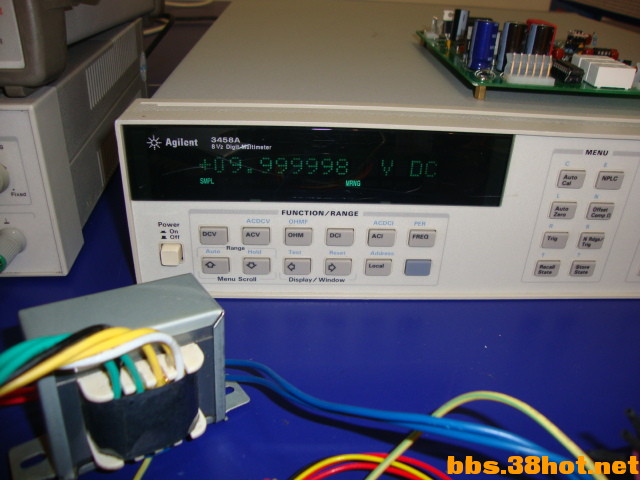

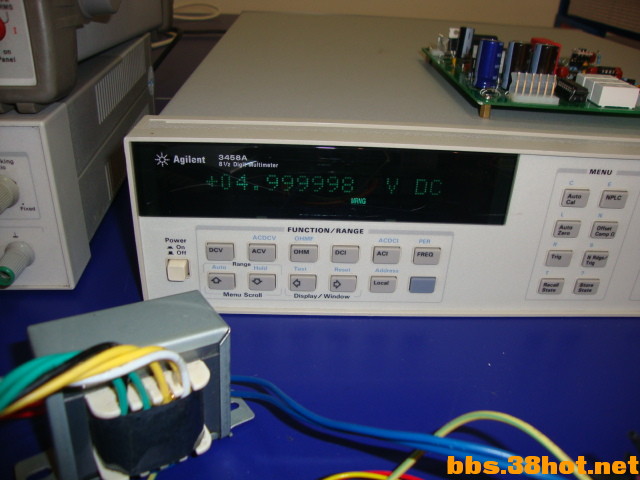

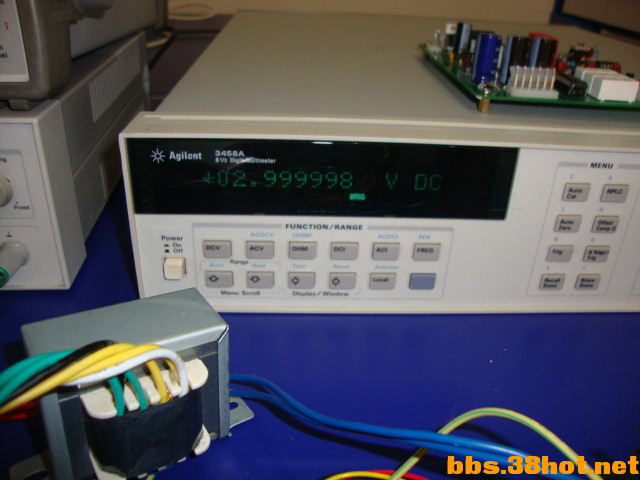

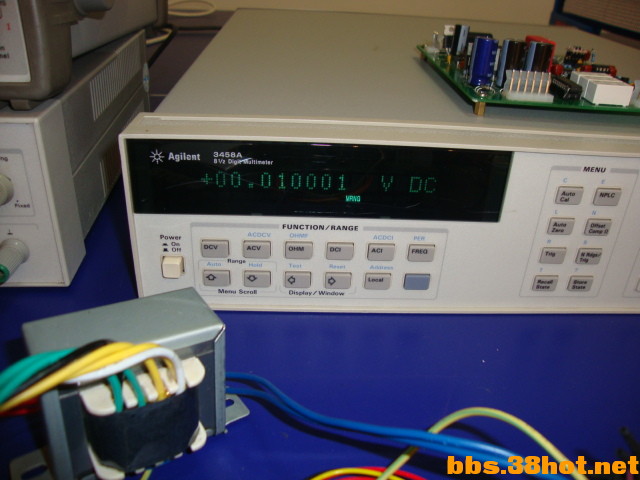

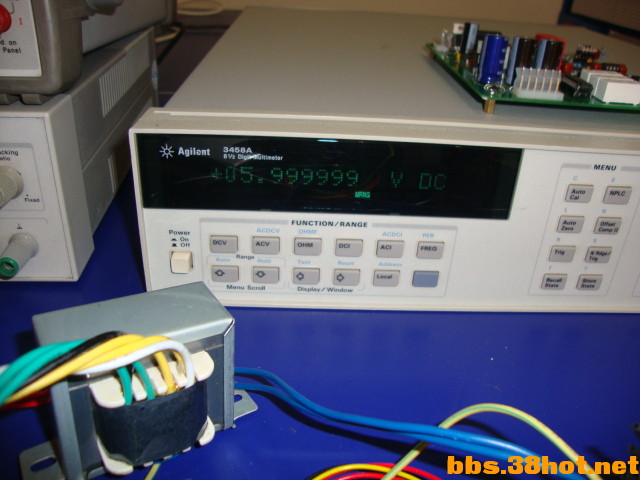

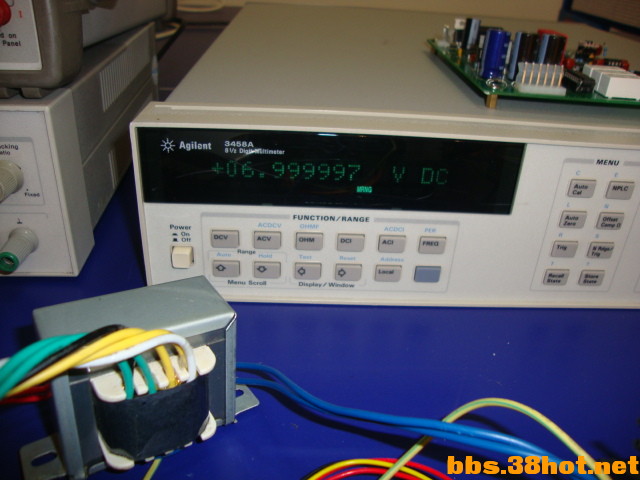

这次从老家把3458A扛过来,  看看这块板子非线性如何.

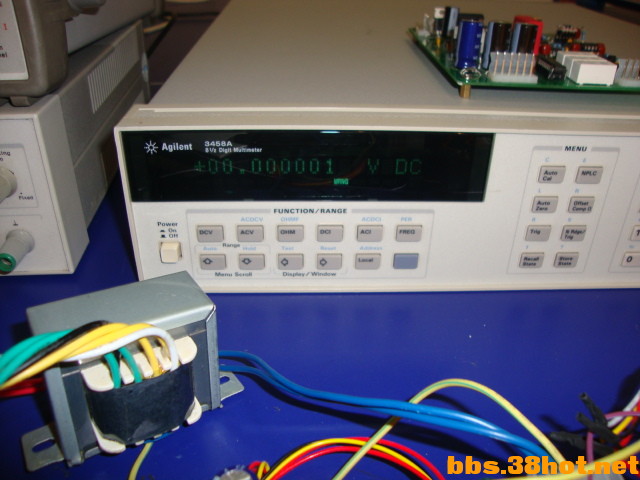

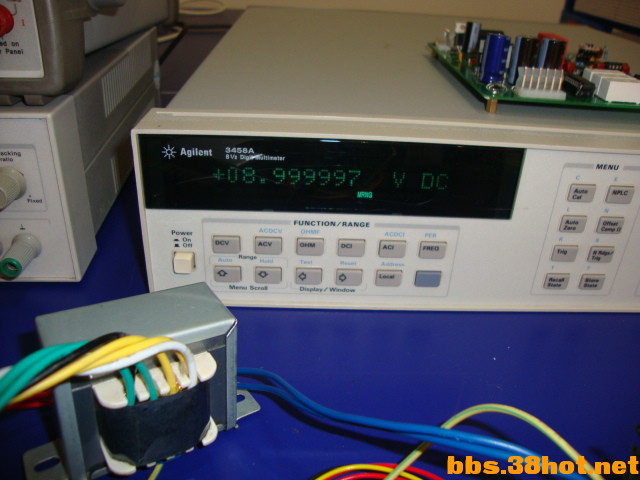

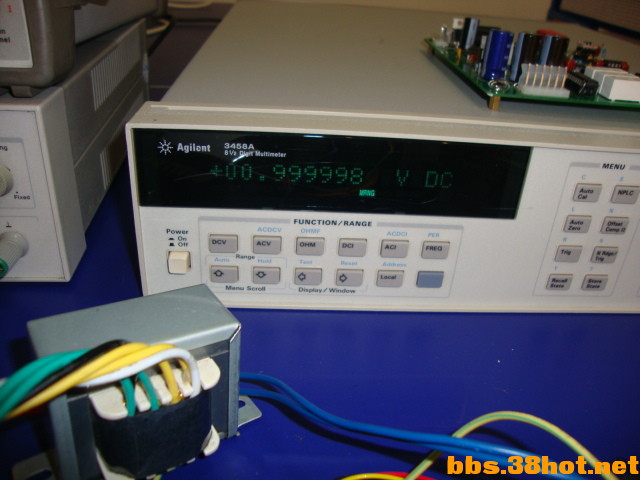

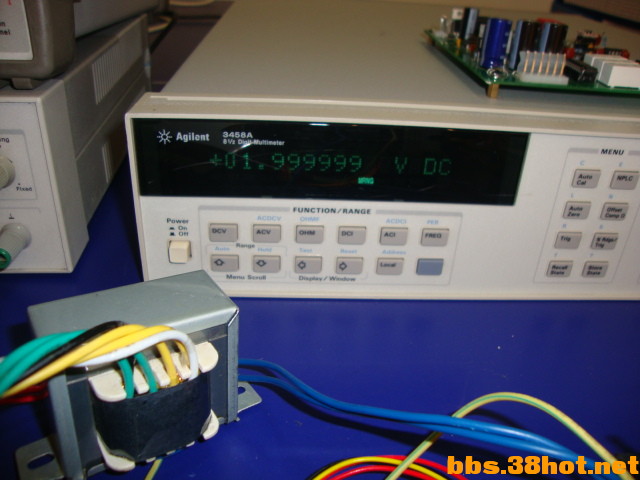

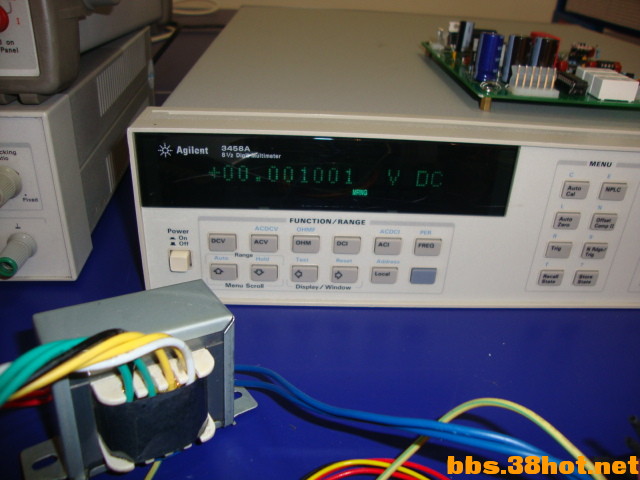

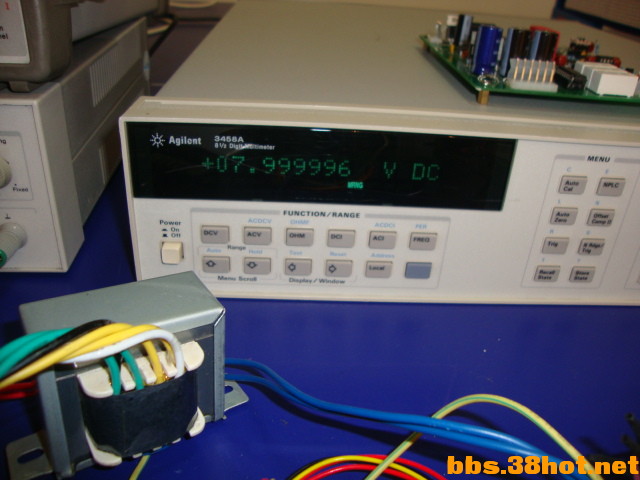

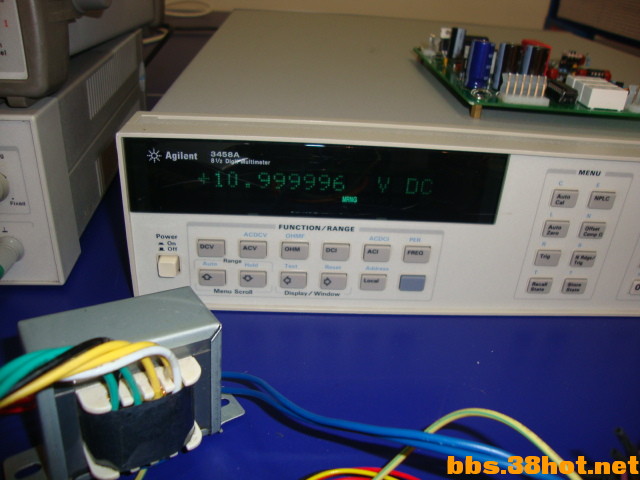

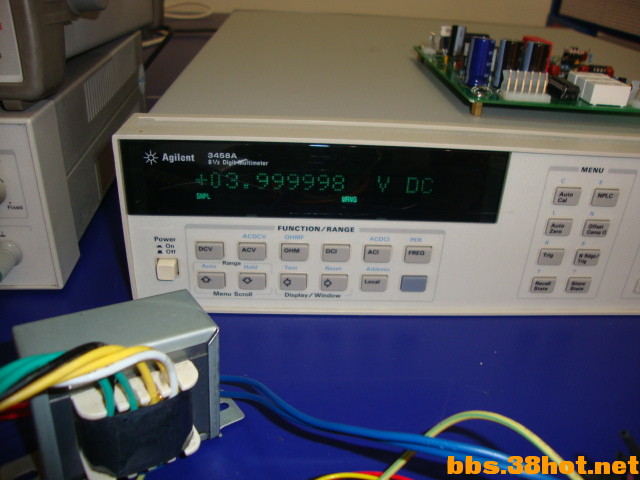

下边的测试是热机10分钟校准后马上测试.



















感谢基准群友38坛友, 尤其是lymex和thy888分享的众多资料.
